Obsah • Prevence a informovanost • Stavební materiály • Protipovodňová ochrana objektů • Variace protipovodňové ochrany • Konstrukční prvky protipovodňové ochrany 2
Prevence a informovanost „Rodinný poplachový plán“ Zásoby – pitná voda, potraviny, náhradní zdroje světla Dostatečně velký úložný prostor – regály, police, … Evakuace → uzavření hlavního uzávěru vody, plynu, elektrického proudu • Nechat odemčené dveře a vrata! • Zprávy o počasí v obecním rozhlase, TV, na internetu • Finanční preventivní opatření – pojistky, úspory • • 3
Stavební materiály • Podlahy • ANO – přírodní kámen (žula, dolomit), umělá kamenina či neglazované dlaždice • MOŽNO – dřevěné podlahy (musí být zdola odvětrávány) • NE – linoleum, přírodní korek • Zdivo, omítka, malba • Speciální hydrofobní omítky, neglazované obkládačky • Malba – vhodné minerální pigmentované barvy, vápno • Okna a dveře • NEJLEPŠÍ – hliník, pozinkovaná ocel • VHODNÉ – plast • NEVHODNÉ – dřevo • Zahrady, dvory • Proti směru toku NE zdi, zídky, ploty, husté keře, … 4
Variace protipovodňové ochrany • Tabulové kryty dveří, oken a ventilací • Vhodné tam, kde nejsou příliš velké rozměry dveří a hrazená výška nepřesáhne 1 m • Hradicí tabule – hliník • Montáž – několik desítek sekund 5 Obr. : Tabulové kryty oken Obr. : Tabulové kryty dveří
Variace protipovodňové ochrany • Hradidlové kryty dveří, oken a vrat • Větší světlost nebo vyšší hrazená výška než u tabulových krytů • Materiál – nerez, hliník • Montáž – několik desítek sekund 6 Obr. : Hradidlové kryty vrat
Variace protipovodňové ochrany • Vodotěsné a protipovodňové dveře, poklopy a uzávěry • Vhodné tam, kde nelze použít tabulové nebo hradidlové uzávěry • Materiál – ocel, hliník • Profilové těsnění Obr. : Vodotěsné dveře hotelu Four Seasons, Praha 7

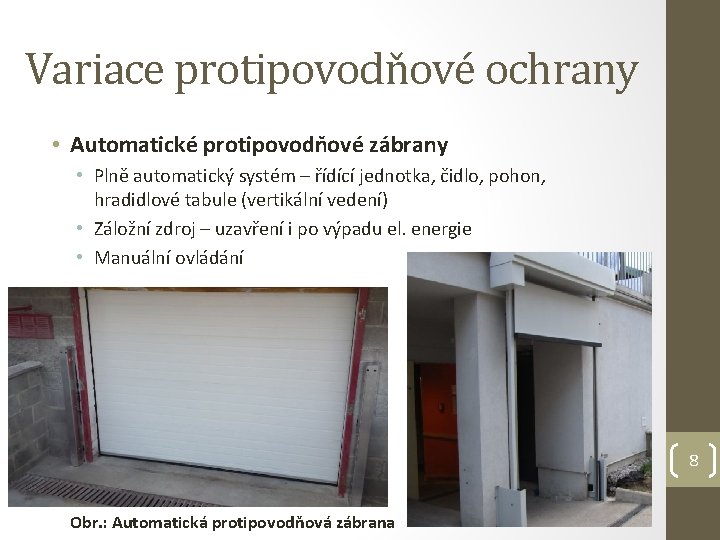

Variace protipovodňové ochrany • Automatické protipovodňové zábrany • Plně automatický systém – řídící jednotka, čidlo, pohon, hradidlové tabule (vertikální vedení) • Záložní zdroj – uzavření i po výpadu el. energie • Manuální ovládání 8 Obr. : Automatická protipovodňová zábrana
Variace protipovodňové ochrany • Zajištění kanalizace a potrubí • Zpětné klapky, koncové klapky • Těsnicí vaky • Uzamykatelné kanalizační poklopy 9 Obr. : HADE koncová klapka Obr. : Uzamykatelný kanalizační poklop
Konstrukční prvky protipovodňové ochrany • Protipovodňové mobilní desky JPZ • • Ochrana do výšky hladiny 60 – 90 cm Materiál – hliníkové profily, do nich vsazeny ocelové plechy Gumové nafukovací těsnění Instalace – 1 stavební otvor cca 1 min 10 Obr. : Mobilní zátaras sklepních dveří

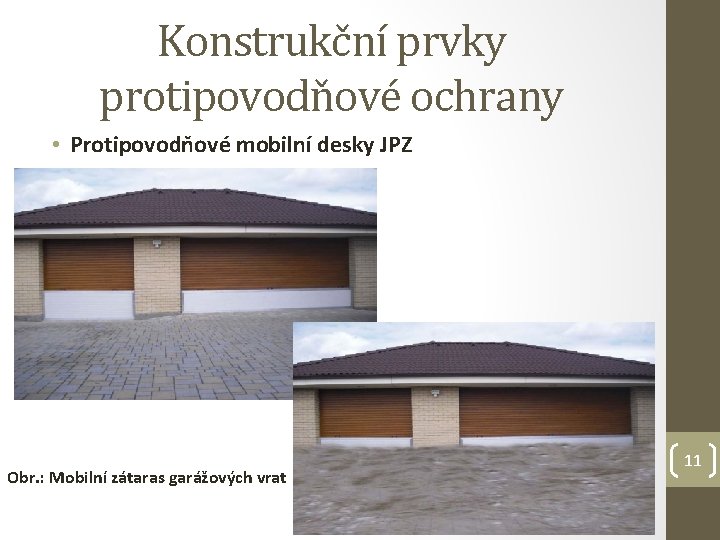

Konstrukční prvky protipovodňové ochrany • Protipovodňové mobilní desky JPZ Obr. : Mobilní zátaras garážových vrat 11
Konstrukční prvky protipovodňové ochrany • Protipovodňové dveře • • • Lze používat jako běžné dveře Ochrana – až do výšky zámku Aktivace ochrany nahuštěním těsnění Vybaveny senzorem vody Automatická aktivace 12 Obr. : Protipovodňové dveře sklepních prostor rodinného domu

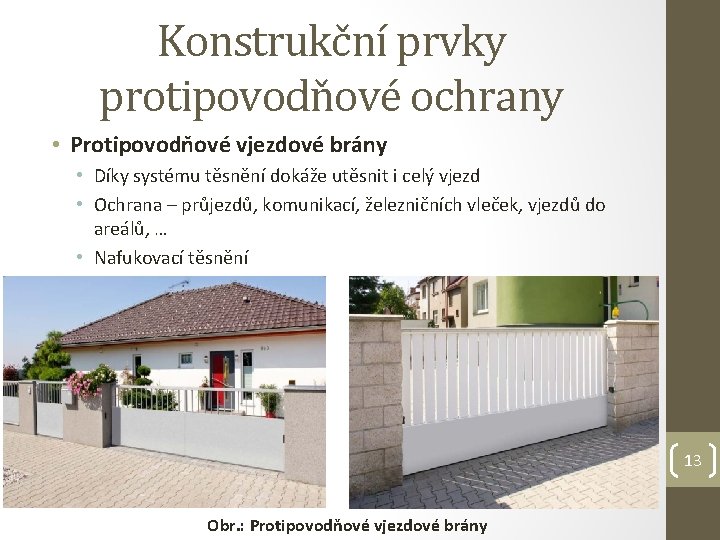

Konstrukční prvky protipovodňové ochrany • Protipovodňové vjezdové brány • Díky systému těsnění dokáže utěsnit i celý vjezd • Ochrana – průjezdů, komunikací, železničních vleček, vjezdů do areálů, … • Nafukovací těsnění 13 Obr. : Protipovodňové vjezdové brány
Konstrukční prvky protipovodňové ochrany • Protipovodňová vrata • Vhodné tam, kde není možné včas vyklidit prostory • Ochrana – výrobních a skladovacích prostor • Jednokřídlová, dvoukřídlová, posuvná, atypická vrata, … 14 Obr. : Protipovodňová vrata
Konstrukční prvky protipovodňové ochrany • Atypické protipovodňové zátarasy • Vhodné tam, kde je vyžadována odolnost proti vodnímu sloupci většímu než 1 m • Ochrana – např. podzemních prostor 15 Obr. : Nestandardní protipovodňová vrata

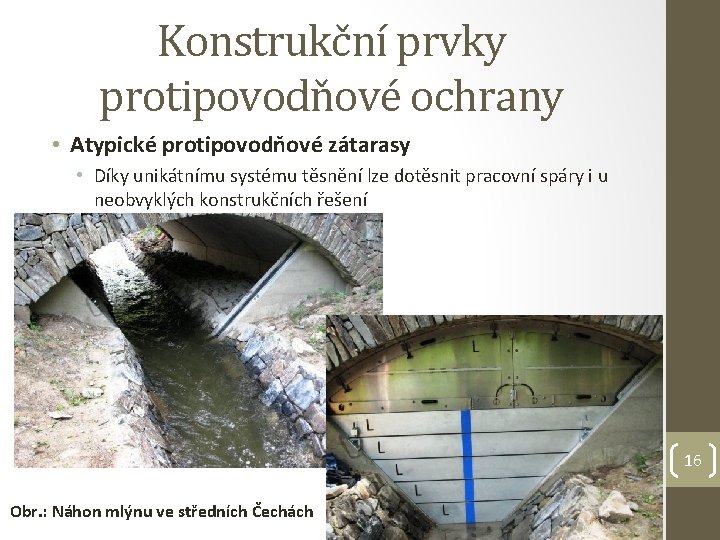

Konstrukční prvky protipovodňové ochrany • Atypické protipovodňové zátarasy • Díky unikátnímu systému těsnění lze dotěsnit pracovní spáry i u neobvyklých konstrukčních řešení 16 Obr. : Náhon mlýnu ve středních Čechách
Konstrukční prvky protipovodňové ochrany • Atypické protipovodňové zátarasy • • Speciální dvoudílný poklop Materiál – ocel, hliník Nafukovací těsnění Instalace – cca 6 min 17 Obr. : Náhon mlýnu ve středních Čechách
