České vysoké učení technické v Praze Fakulta jaderná a fyzikálně inženýrská Katedra jaderných reaktorů Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov Milan Štefánik Školiteľ: Školiteľ-špecialista: Ing. Karel Katovský, Ph. D. Ing. Mitja Majerle, Ph. D.

Obsah prezentácie § Súčasný stav študovanej problematiky § Neutrónové zdroje s deutériovými a berýliovými terčmi § Fúzny program IFMIF § Ciele dizertačnej práce § Experimentálne zariadenie § § Terčové stanice neutrónového zdroja NG-2 na ÚJF AV ČR Výsledky dizertácie § Neutrónové pole zdroja p + D 2 O § Pozadie haly cyklotrónu U-120 M § Neutrónové pole zdroja p + Be § Záver § Využitie výsledkov 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 2

Súčasný stav študovanej problematiky § Stav neutrónových dát v energetickej oblasti nad 20 Me. V § § § Medzinárodný fúzny program IFMIF § § § Zdrojové reakcie p + D 2 O a p + Be na hrubých terčoch Nedostatok dát o neutrónových výťažkoch Rozdiely v tvaroch spektier meraných rôznymi autormi Dáta nad 20 Me. V nutné pre fúziu – QM a spojité spektrá Vplyv neutrónových polí na konštrukčné materiály budúcich fúznych reaktorov Nadväznosť na projekty ITER a DEMO Urýchľovačom riadené neutrónové zdroje NG-2 na ÚJF AV ČR § § Simulácia spektier a aplikácia neutrónového poľa zariadenia IFMIF na izochrónnom cyklotróne U‑ 120 M ÚJF AV ČR Spresnenie spektrálnych charakteristík existujúceho zdroja (p + D 2 O) a vývoj neutrónového poľa nového generátora (p + Be) 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 3

Súčasný stav – zdroje s D-terčom § § Celkovo dohľadané štyri záznamy (mimo ÚJF AV ČR) Merania zo 60. a 70. rokoch minulého storočia Intenzívne zväzky rýchlych neutrónov hlavne pre terapeutické ožarovacie aplikácie Parametre reakcie p + D: Q = -2, 22 Me. V, Eprah = 3, 34 Me. V Obr. 1: Spektrum neutrónov reakcie D(p, n)2 p pre Ep = 45, 5 Me. V (J. D. Margaziotis, Los Angeles) 16. 9. 2021 Obr. 2: Spektrum neutrónov reakcie D(p, n)2 p pre Ep = 50 Me. V (A. S. Clough) Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 4

Súčasný stav – zdroje s Be-terčom § § Neutrónové zdroje postavené väčšinou na zdrojových reakciách d + Be a p + Be Rozpory v tvaroch spektier Koncepcia hrubých terčov s bielym spektrom rýchlych neutrónov Parametre reakcie p + Be: Q = -1, 85 Me. V, Eprah = 2, 06 Me. V Obr. 3: Spektrum neutrónov reakcie p(30)+Be (S. W. Johnsen, Kalifornia) 16. 9. 2021 Obr. 4: Neutrónové spektrá reakcie p+Be (M. A. Lohn, Chalk River) Obr. 5: Neutrónové spektrá reakcie p+Be (H. J. Brede, Braunschweig) Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 5

Súčasný stav – zariadenie IFMIF § § IFMIF - International Fusion Material Irradiation Facility Zdroj s reakciou d(40) + Li a neutrónovým spektrom do 55 Me. V Skompletizovať novú databázu jadrových dát Test komponentov konštrukčných materiálov pre elektráreň DEMO Zväzok deuterónov Zväzok neutrónov Tekuté lítium Komory so vzorkami Obr. 7: Schéma usporiadania terča a ožarovacích komôr zariadenia IFMIF Obr. 6: Schéma Medzinárodného zariadenia pre ožarovanie fúznych materiálov IFMIF 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 6

Osnova § Súčasný stav študovanej problematiky § Neutrónové zdroje s deutériovými a berýliovými terčmi § Fúzny program IFMIF a FAFNIR § Ciele dizertačnej práce § Experimentálne zariadenie § § Terčové stanice neutrónového zdroja NG-2 na ÚJF AV ČR Výsledky dizertácie § Neutrónové pole zdroja p + D 2 O § Pozadie haly cyklotrónu U-120 M § Neutrónové pole zdroja p + Be § Záver § Využitie výsledkov 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 7

Ciele dizertačnej práce 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 8

Osnova § Súčasný stav študovanej problematiky § Neutrónové zdroje s deutériovými a berýliovými terčmi § Fúzny program IFMIF a FAFNIR § Ciele dizertačnej práce § Experimentálne zariadenie § § Terčové stanice neutrónového zdroja NG-2 na ÚJF AV ČR Výsledky dizertácie § Neutrónové pole zdroja p + D 2 O § Pozadie haly cyklotrónu U-120 M § Neutrónové pole zdroja p + Be § Záver § Využitie výsledkov 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 9

Experimentálne zariadenie § Výskumné ústavy v Řeži pri Prahe § Ústav jadrovej fyziky AV ČR, v. v. i. 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 10

Experimentálne zariadenie – zdroj NG 2 § § Terčové stanice pri cyklotróne U-120 M ÚJF AV ČR Vyvinuté a prevádzkované na OJR ÚJF AV ČR Zväzky protónov: Ep = 20 – 37 Me. V a Ip = 15 μA Zameraný na IFMIF, meranie a validáciu jadrových dát Obr. 10: Neutrónový zdroj s premenlivou energiou a spojitým spektrom z reakcie p+Be Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 11 Obr. 8: Neutrónový zdroj so spojitým spektrom zo zdrojovej reakcie p+D 2 O 16. 9. 2021 Obr. 9: Kvázi-monoenergetický zdroj s reakciou p+7 Li(C)

Osnova § Súčasný stav študovanej problematiky § Neutrónové zdroje s deutériovými a berýliovými terčmi § Fúzny program IFMIF a FAFNIR § Ciele dizertačnej práce § Experimentálne zariadenie § § Terčové stanice neutrónového zdroja NG-2 na ÚJF AV ČR Výsledky dizertácie § Neutrónové pole zdroja p + D 2 O § Pozadie haly cyklotrónu U-120 M § Neutrónové pole zdroja p + Be § Záver § Využitie výsledkov 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 12

Výsledky – pole zdroja p(37) + D 2 O § Neutrónový zdroj NG-2 bol vyvinutý pre programy ADTT a IFMIF § § Spektrum určované aktivačnou metódou a kódom SAND-II § § D 2 O terčová stanica a izochrónny cyklotrón U-120 M Aktivačné materiály: Al, Au, In, Nb, Ti, Fe, Ni, Y, Lu a Co Spektrum pôvodne publikované v roku 2008 § Neskôr zistený nefyzikálny priebeh v oblasti spektra pod 5 Me. V – potreba spresniť Obr. 11: Spektrum reakcie p + D 2 O zdroja NG-2 publikované v roku 2008 16. 9. 2021 Obr. 12: Bočný rez hlavou D 2 O-terčovej stanice v MCNPX modeli Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 13

Výsledky – pole zdroja p(37) + D 2 O § § Postupne vybudovaný nový MCNPX model ožarovacej sústavy Opätovná rekonštrukcia neutrónového poľa v 2 pozíciách od terča § § § 3 mm a 156 mm v prázdnej geometrii 25 reakcií s energetickými prahmi do 24 Me. V Overenie vysokoenergetickej a spresnenie nízkoenergetickej časti spektra Obr. 14: Neutrónové pole v lineárnej škále Obr. 13: Neutrónové pole generátora NG-2 so zdrojovou reakciou p(37) + D 2 O 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 14

Výsledky – pole zdroja p(37) + D 2 O § § Nástroj SAND-II, knižnice EAF, MCNPX apriórne spektrum Rozsah neutrónového spektra zdroja p(37) + D 2 O do 34 Me. V Stredná energia spektra 14 Me. V Presnosť rekonštrukcie sledovaná cez pomery C/E Obr. 15: Porovnanie pôvodného a nového spektra 16. 9. 2021 Obr. 16: Pomery C/E pre zrekonštruované spektrá reakcie p(37) + D 2 O Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 15

Výsledky – pole zdroja p(37) + D 2 O Obr. 17: Pomery spektier a reakčných rýchlostí pre dve ožarovacie pozície 16. 9. 2021 Obr. 18: Pomery spektier a reakčných rýchlostí pre dve ožarovacie pozície v log. škále Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 16

Výsledky – pozadie cyklotrónovej haly Obr. 19: Schéma geometrického usporiadania experimentu pre meranie pozadia cyklotrónovej haly 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 17

Výsledky – pozadie cyklotrónovej haly Obr. 20: Rozdelenie fluencie neutrónov z pozadia haly Obr. 22: Pomery C/E pre pozíciu č. 1 a č. 3 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 18

Výsledky – pole zdroja p(35) + Be Obr. 23: Be-terčová stanica s držiakom vzoriek 16. 9. 2021 Obr. 24: Schéma modelu ožarovacej sústavy s Be-terčom Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 19

Výsledky – pole zdroja p(35) + Be Obr. 25: Nové neutrónové pole zdroja p(35)+Be 16. 9. 2021 Obr. 26: Detail nízkoenergetickej časti spektra NG-2 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 20

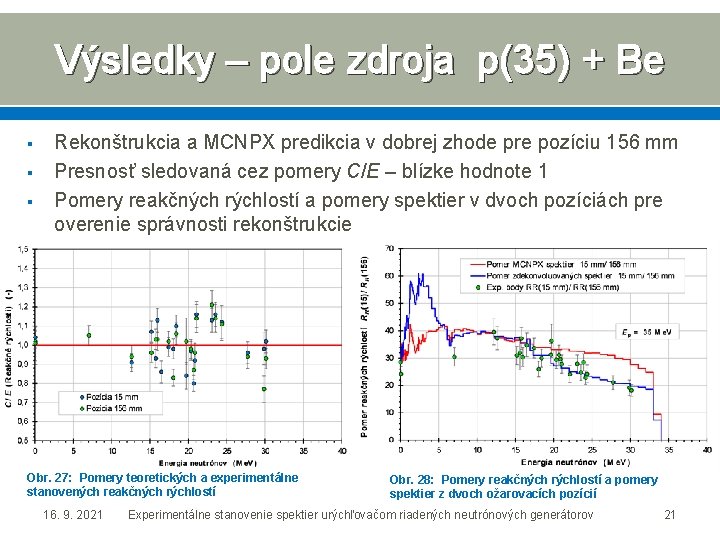

Výsledky – pole zdroja p(35) + Be § § § Rekonštrukcia a MCNPX predikcia v dobrej zhode pre pozíciu 156 mm Presnosť sledovaná cez pomery C/E – blízke hodnote 1 Pomery reakčných rýchlostí a pomery spektier v dvoch pozíciách pre overenie správnosti rekonštrukcie Obr. 27: Pomery teoretických a experimentálne stanovených reakčných rýchlostí 16. 9. 2021 Obr. 28: Pomery reakčných rýchlostí a pomery spektier z dvoch ožarovacích pozícií Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 21

Výsledky – pole zdroja p(35) + Be § Nové prevádzkové skúsenosti z experimentu § § § Vplyv intenzívneho zväzku protónov na teleso terča Vznik útvaru pripomínajúceho natavený povrch Erózia a vznik nánosov na strane aktívne chladenej liehom Obr. 29: Vplyv 35 Me. V protónov na zadnú stranu Be-terča 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 22

Osnova § Súčasný stav študovanej problematiky § Neutrónové zdroje s deutériovými a berýliovými terčmi § Fúzny program IFMIF a FAFNIR § Ciele dizertačnej práce § Experimentálne zariadenie § § Terčové stanice neutrónového zdroja NG-2 na ÚJF AV ČR Výsledky dizertácie § Neutrónové pole zdroja p + D 2 O § Pozadie haly cyklotrónu U-120 M § Neutrónové pole zdroja p + Be § Záver § Využitie výsledkov 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 23

Záver § Spektrometria neutrónového poľa zdroja p(37) + D 2 O § Spresnenie nízkoenergetickej časti (pod 5 Me. V) a potvrdenie vysokoenergetickej časti spektra § Verifikované neutrónové spektrá pre dve pozície – 3 mm a 156 mm § Význam výsledkov: § Využitie zdroja NG-2 v programoch integrálnej validácie účinných prierezov § Experimentálna simulácia hlavnej energetickej časti spektra IFMIF § Testy radiačnej odolnosti elektroniky (napr. radiačný monitorovací systém pre ATLAS CERN) § Štúdium málo známej zdrojovej reakcie p + D 2 O § Neutrónové pozadie cyklotrónovej haly § Spektrum neutrónov pochádzajúcich od biologického tienenia mimo os priameho zväzku popísané analytickou funkciou 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 24

Záver § Spektrometria neutrónového poľa zdroja p(35) + Be § Vyvinuté nové neutrónové pole § Znalosť neutrónových spektier pre dve pozície – 15 mm a 156 mm § Získal sa nový intenzívny zdroj rýchlych neutrónov § Nové prevádzkové skúsenosti pre budované pracovisko TR-24 § Možnosť náhrady zdroja p + D 2 O zdrojom p + Be § Význam výsledkov (podobne ako v prípade p + D 2 O): § Meranie a spresňovanie polí generátora NG-2 je aktuálnou témou vzhľadom na zapojenie zdroja do programov integrálnej validácie neutrónových dát pre jadrové a termojadrové technológie § Výstupy: 9 publikácií s IF - z toho 4 ako hlavný autor 8 ďalších publikácií v SCOPUS/Wo. S - z toho 4 ako hlavný autor 17 prezentácií na konferenciách a workshopoch 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 25

Zoznam publikácií Publikácie v odborných časopisoch s impakt faktorom 1. M. Štefánik, P. Bém, M. Götz, K. Katovský, M. Majerle, J. Novák, and E. Šimečková: Neutron Spectrum Determination of the p(35 Me. V)-Be Source Reaction by the Dosimetry Foils Method (NUCLEAR DATA SHEETS (2014), ISSN 0090 -3752) Impakt faktor: 3, 353 2. M. Štefánik, P. Bém, M. Götz, K. Katovský, M. Majerle, J. Novák, and E. Šimečková: High-Flux White Neutron Source Based on p(35)-Be Reactions for Activation Experi-ments at NPI (RADIATION PHYSICS AND CHEMISTRY (2014), ISSN 0969 -806 X) Impakt faktor: 1, 189 3. M. Štefánik, K. Katovský, M. Vinš, J. Šoltés, and L. Závorka: Neutron Field for Acti-vation Experiments in Horizontal Channel of Training Reactor VR-1 (RADIATION PHYSICS AND CHEMISTRY (2014), ISSN 0969 -806 X) Impakt faktor: 1, 189 4. M. Majerle, P. Bem, U. Fischer, M. Honusek, J. Novak, S. Simakov, E. Simeckova, M. Stefanik: Fast Neutron Laboratory of the NPI Rez: Quality Assurance of Neutron Fields from p+Li/C Target (NUCLEAR DATA SHEETS (2014), ISSN 0090 -3752) Impakt faktor: 3, 353, rok: 2013 5. D. Ekendahl, V. Bečková, V. Zdychová, B. Bulánek, Z. Prouza, M. Štefánik: Accidental neutron dosimetry with human hair (RADIATION PHYSICS AND CHEMISTRY (2014), ISSN 0969 -806 X) Impakt faktor: 1, 189, rok: 2013 6. M. Avrigeanu, V. Avrigeanu, P. Bém, U. Fischer, M. Honusek, A. J. Koning, J. Mrázek, E. Šimečková, M. Štefánik, L. Závorka: Low-energy deuteron-induced reactions on 93 Nb (PHYSICAL REVIEW C, Roč 88 (2013), 014612, 14 pages, ISSN 0556 -2813) Impakt faktor: 3, 881, rok: 2013 7. M. Štefánik, K. Katovský: Project of New Irradiation System on Horizontal Channel of Training Reactor VR-1 (JOURNAL OF THE KOREAN PHYSICAL SOCIETY, Roč. 59, č. 2 (2011), ISSN 0374 -4884) Impakt faktor: 0, 478, rok: 2010 8. E. Šimečková, P. Bém, M. Honusek, M. Štefánik, U. Fischer, S. P. Simakov, R. A. Forrest, A. J. Koning, J. -C. Sublet, M. Avrigeanu, F. L. Roman, V. Avrigeanu: Low and medium deuteron-induced reactions on 63, 65 Cu nuclei (PHYSICAL REVIEW C, Roč. 84 (2011), 014605/1– 014605/12, ISSN 0556 -2813) Impakt faktor: 3, 416, rok: 2010 9. J. Novák, P. Bém, M. Götz, M. Honusek, E. Šimečková, M. Štefánik, U. Fischer and S. P. Simakov: Spectral flux of the p-7 Li(C) quasi-monoenergetic neutron source measured by proton-recoil telescope (JOURNAL OF THE KOREAN PHYSICAL SOCIETY, Roč. 59, 2 (2011), s. 1577– 1580, stanovenie ISSN 0374 -4884) Impakt faktor: 0, 478, rok: 2010 16. 9. č. 2021 Experimentálne spektier urýchľovačom riadených neutrónových generátorov 26

Zoznam publikácií Ďalšie publikácie s SCI indexom v databázach SCOPUS a Wo. S 1. M. Štefánik, P. Bém, M Götz, M. Honusek, K. Katovský, M. Majerle, J. Novák, E. Šimečková, F. Veselý: Accelerator driven p(37)D 2 O fast neutron source at NPI Řež (PROCEEDINGS OF THE 2014 15 TH INTERNATIONAL SCIENTIFIC CONFERENCE ON ELECTRIC POWER ENGINEERING, Brno (2014), ISBN: 978 -1 -4799 -3806 -3) 2. G. -F. Dalla Betta, M. Boscardin, S. Carturan, . . . , M. Štefánik, J. Vacík et al. : Hybrid detectors of neutrons based on 3 D silicon sensors with Poly. Siloxane converter (60 TH IEEE NUCLEAR SCIENCE SYMPOSIUM AND MEDICAL IMAGING CONFERENCE (2013), ISSN 10957863, ISBN 978 -147990534 -8) 3. P. Chudoba, S. Kilim, V. Wagner, J. Vrzalova, O. Svoboda, M. Majerle, M. Stefanik, M. Suchopar, A. Kugler, M. Bielewicz, E. Strugalska-Gola, M. Szuta, D. Hervas, T. Herman, B. Geier: Measurement of cross-sections of yttrium (n, xn) threshold reactions by means of gamma spectroscopy (PHYSICS PROCEDIA 59 (2014), ISSN 1875 -3892) 4. M. Štefánik, P. Bém, K. Katovský: The p-D 2 O Generator Neutron Spectrum Determi-nation by Multi-foil Activation Method (TRANSACTIONS OF ANS (2012), ISSN 0003 -018 X) 5. M. Štefánik, P. Bém, M. Honusek, K. Katovský, M. Majerle, J. Novák, and E. Šimečková: Experimental determination of Neutron Room Background at the NPI Cyclotron U-120 M (PROCEEDINGS OF THE 13 TH INTERNATIONAL SCIENTIFIC CONFERENCE ELECTRIC POWER ENGINEERING 2012, Vol. 2 (2012), ISBN 978 -80 -214 -4514 -7) 6. M. Štefánik, K. Katovský, M. Miletić, J. Šoltés, M. Vinš, and L. Závorka: Amount of Substance Determination by Neutron Activation Analysis at the CTU Training Reactor VR-1 (PROCEEDINGS OF THE 13 TH INTERNATIONAL SCIENTIFIC CONFERENCE ELECTRIC POWER ENGINEERING 2012, Vol. 2 (2012), ISBN 978 -80 -214 -4514 -7) 7. E. Šimečková, P. Bém, M. Götz, M. Honusek, J. Mrázek, J. Novák, M. Štefánik, L. Závorka, M. Avrigeanu, V. Avrigeanu: 65 Cu(d, p)66 Cu excitation function at deuteron energies up to 20 Me. V (EFNUDAT – MEASUREMENTS AND MODELS OF NUCLEAR RE-ACTIONS, EPJ WEB OF CONFERENCES, Volume 8, 07002 (2010) ISSN 2100 -014 X, ISBN 978 -2 -7598 -585 -3) 8. J. Novák, P. Bém, U. Fischer, M. Götz, M. Honusek, S. P. Simakov, E. Šimečková, M. Štefánik: Spectral flux of the p-7 Li(C) Q-M neutron source measured by proton recoil telescope (EFNUDAT – MEASUREMENTS AND MODELS OF NUCLEAR REACTIONS, EPJ WEB OF CONFERENCES, Volume 8, 07002 (2010) ISSN 2100 -014 X, ISBN 978 -2 -7598 -585 -3) 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 27

Zoznam vystúpení na konferenciách Päť najvýznamnejších vystúpení na konferenciách § Neutron Spectrum Determination of the p(35 Me. V)-Be Source Reaction by the Dosimetry Foils Method, INTERNATIONAL NUCLEAR DATA CONFERENCE FOR SCIENCE AND TECHNOLOGY ND 2013, New York (2013) § High-Power p(35)-Be White Neutron Source for Activation Experiments at NPI, 1 ST INTERNATIONAL CONFERENCE ON DOSIMETRY AND ITS APPLICATIONS, Prague (2013) § Experimental validation of IRDFF cross-sections in quasi-monoenergetic neutron fluxes in 20 – 35 Me. V energy range, FIRST RESEARCH COORDINATION MEETING ON TESTING AND IMPROVING THE INTERNATIONAL REACTOR DOSIMETRY AND FUSION FILE (IRDFF), International Atomic Energy Agency (IAEA), Vienna (2013) § The p-D 2 O Generator Neutron Spectrum Determination by Multi-foil Activation Method, ANNUAL MEENTING OF AMERICAN NUCLEAR SOCIETY, Chicago (2012) § Project of New Irradiation System on Horizontal Channel of Training Reactor VR-1, INTERNATIONAL CONFERENCE ON NUCLEAR DATA FOR SCIENCE AND TECHNOLOGY ND 2010, Jeju Island, Republic of Korea (2010) 16. 9. 2021 Experimentálne stanovenie spektier urýchľovačom riadených neutrónových generátorov 28
