Česká republika: Vodní nádrže Hospodářský zeměpis Centrum pro virtuální a moderní metody a formy vzdělávání na Obchodní akademii T. G. Masaryka, Kostelec nad Orlicí

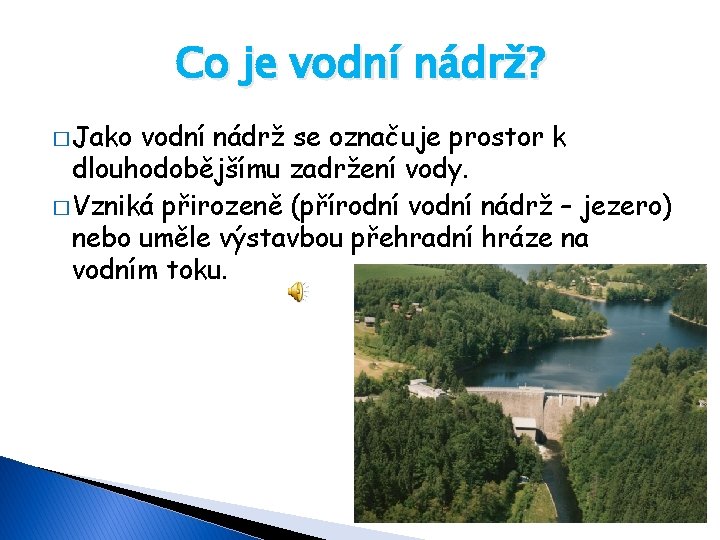

Co je vodní nádrž? � Jako vodní nádrž se označuje prostor k dlouhodobějšímu zadržení vody. � Vzniká přirozeně (přírodní vodní nádrž – jezero) nebo uměle výstavbou přehradní hráze na vodním toku.

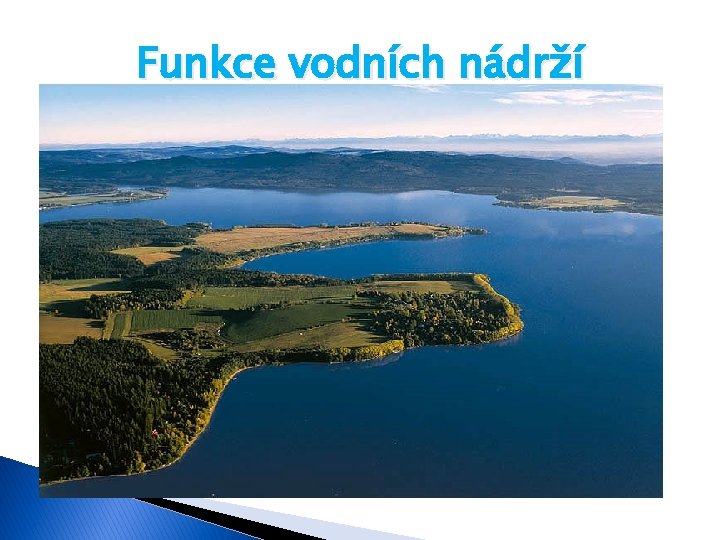

Funkce vodních nádrží � zásobní funkce – zdroj vody pro různé účely: 1) pitná voda (vodárenské nádrže) 2) závlahová 3) technologická 4) protipožární � ochrana před povodňovými průtoky � zdroj elektrické energie z vodních elektráren � dopravní – vzdutí nádrže a nadlepšené průtoky níže po toku přispívají ke splavnění � nadlepšování průtoků – zadrženou vodu je možno v sušších období vypouštět a zachovávat tak níže po toku minimální průtokekreační a rybolovná � Rekreační a rybolovná

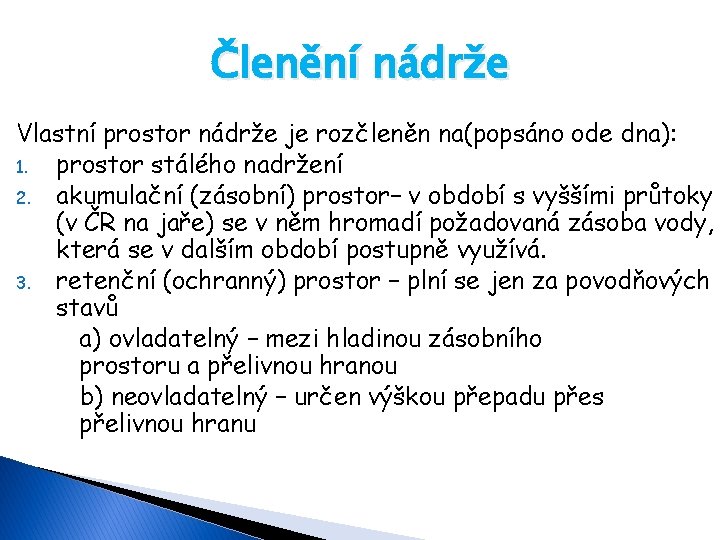

Členění nádrže Vlastní prostor nádrže je rozčleněn na(popsáno ode dna): 1. prostor stálého nadržení 2. akumulační (zásobní) prostor– v období s vyššími průtoky (v ČR na jaře) se v něm hromadí požadovaná zásoba vody, která se v dalším období postupně využívá. 3. retenční (ochranný) prostor – plní se jen za povodňových stavů a) ovladatelný – mezi hladinou zásobního prostoru a přelivnou hranou b) neovladatelný – určen výškou přepadu přes přelivnou hranu

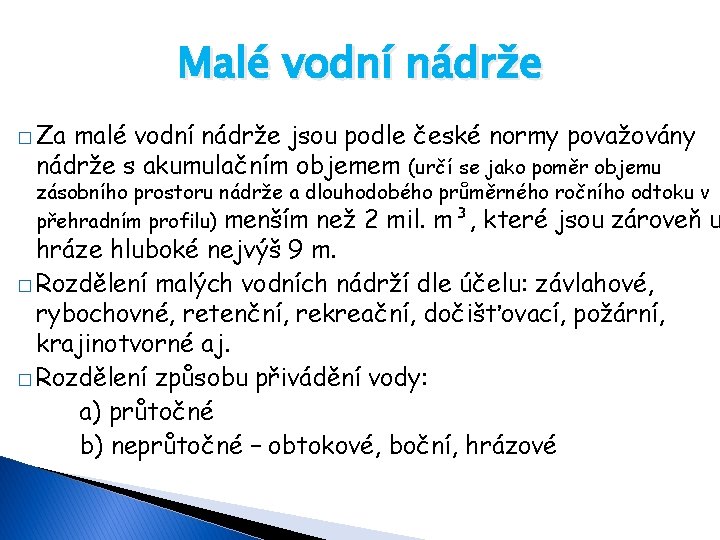

Malé vodní nádrže � Za malé vodní nádrže jsou podle české normy považovány nádrže s akumulačním objemem (určí se jako poměr objemu zásobního prostoru nádrže a dlouhodobého průměrného ročního odtoku v přehradním profilu) menším než 2 mil. m³, které jsou zároveň u hráze hluboké nejvýš 9 m. � Rozdělení malých vodních nádrží dle účelu: závlahové, rybochovné, retenční, rekreační, dočišťovací, požární, krajinotvorné aj. � Rozdělení způsobu přivádění vody: a) průtočné b) neprůtočné – obtokové, boční, hrázové

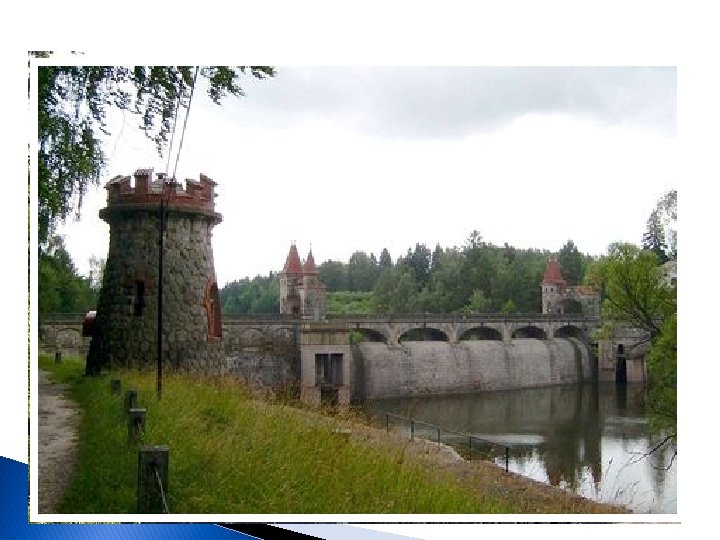

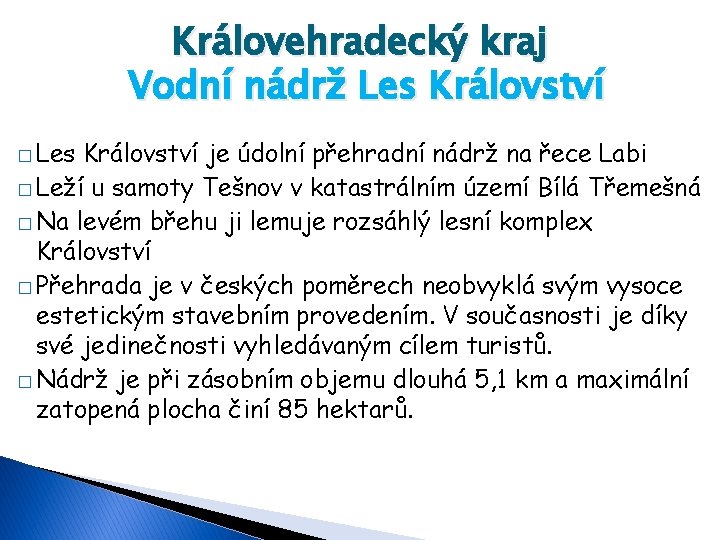

Královehradecký kraj Vodní nádrž Les Království � Les Království je údolní přehradní nádrž na řece Labi � Leží u samoty Tešnov v katastrálním území Bílá Třemešná � Na levém břehu ji lemuje rozsáhlý lesní komplex Království � Přehrada je v českých poměrech neobvyklá svým vysoce estetickým stavebním provedením. V současnosti je díky své jedinečnosti vyhledávaným cílem turistů. � Nádrž je při zásobním objemu dlouhá 5, 1 km a maximální zatopená plocha činí 85 hektarů.

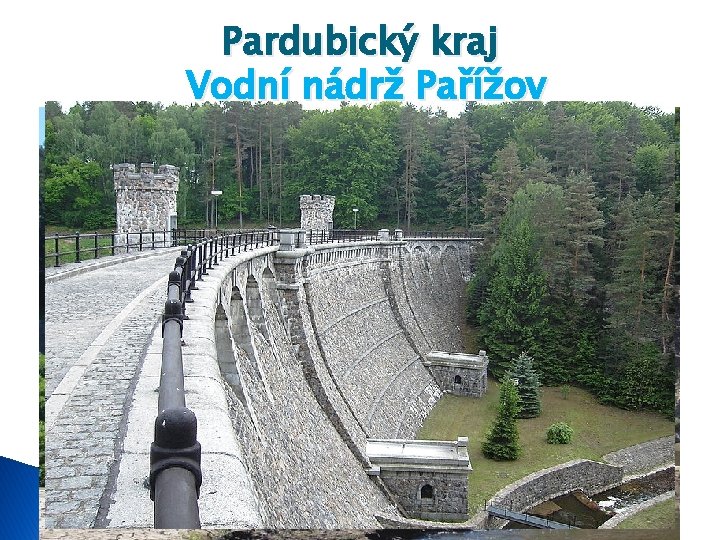

� Vodní Pardubický kraj Vodní nádrž Pařížov je gravitační přehrada na řece Doubravě. � Přehradu stavělo na 500 dělníků v letech 1910 1913. Rok předtím byla postavena obtoková štola a jez, vybudované pro ochranu vlastní výstavby hráze. � Hráz je technickou památkou. Je postavena z lomového kamene. Má tvar základního statického trojúhelníku se skloněným návodním lícem. � V roce 1992 bylo rozhodnuto o zřízení malé vodní elektrárny. Do obou výpustí jsou osazeny Bankiho turbíny.

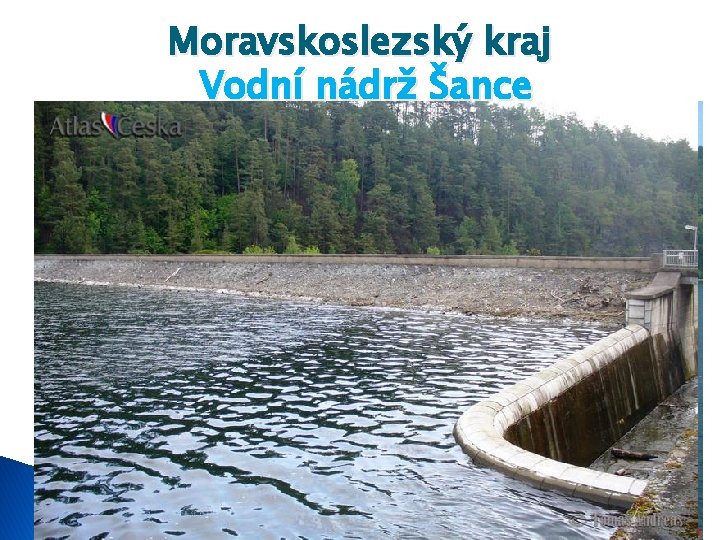

Moravskoslezský kraj Vodní nádrž Šance Rozloha - 335 -337 ha Délka - 7, 6 km Objem - 61, 8 milionu m³ Povodí - 146, 4 km² � Vodní nádrž Šance je údolní přehradní nádrž na horním toku řeky Ostravice, vybudovaná v letech 1964 - 1969. � Při stavbě přehrady byla mimo jiné zatopena centrální část obce Staré Hamry a zrušena železniční trať v úseku Ostravice-Bílá � Hlavním účelem přehrady: shromažďování zásob pro výrobu pitné vody v úpravně Nová Ves ve Frýdlantu nad Ostravicí. � Nádrž proto podléhá hygienické ochraně a koupání i jiné rekreační aktivity jsou v ní zakázány. Důležitým vedlejším využitím je regulace průtoku a ochrana před povodněmi.

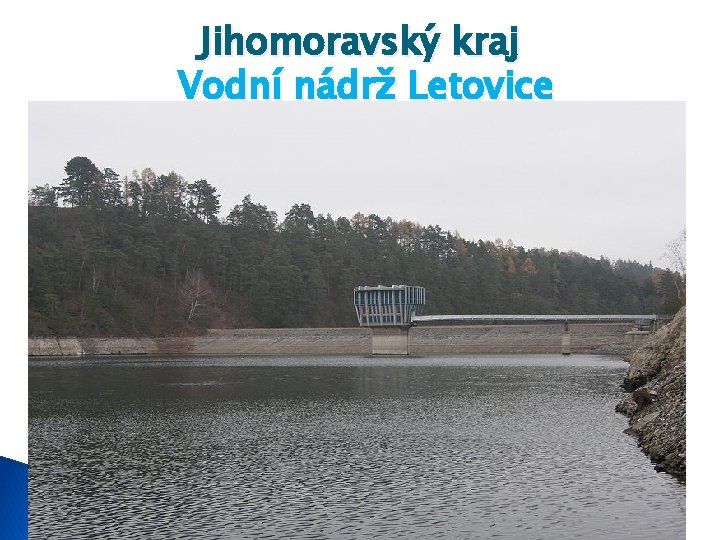

Jihomoravský kraj Vodní nádrž Letovice Délka - 4, 7 km Největší šířka - 397 m Největší hloubka cca 27 m Zatopená plocha: 104, 6 ha � Údolní nádrž Letovice na říčce Křetínka byla vybudována v letech 1972 - 1976, do plného provozu předána v roce 1978. Hlavním posláním tohoto vodního díla je vyrovnávání toku řeky Svitavy. � Dále je přehrada využívána pro rekreaci, rybolov a vodní sporty. Rekreaci zajišťuje středisko Svitavice, vodní sporty Jachetní oddíl TJ Sokol Letovice.

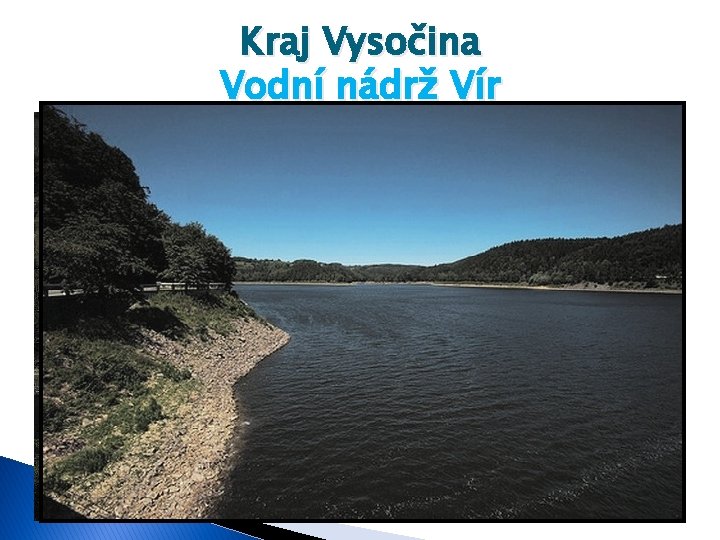

Kraj Vysočina Vodní nádrž Vír Délka - 9, 3 km Max. hloubka - 65, 6 m � Vodní nádrž Vír byla postavena na řece Svratce a skládá se ze dvou částí. Větší část se nachází nad obcí Vír proti proudu řeky, druhá část (menší) je pak zhruba dva kilometry od první částí. � Jako u většiny nádrží byla postavena jako ochrana proti povodním na řece Svratce, dále pak jako vodárenský odběr pro Vírský vodovod a vodovody Bystřice nad Pernštejnem a Žďár nad Sázavou.

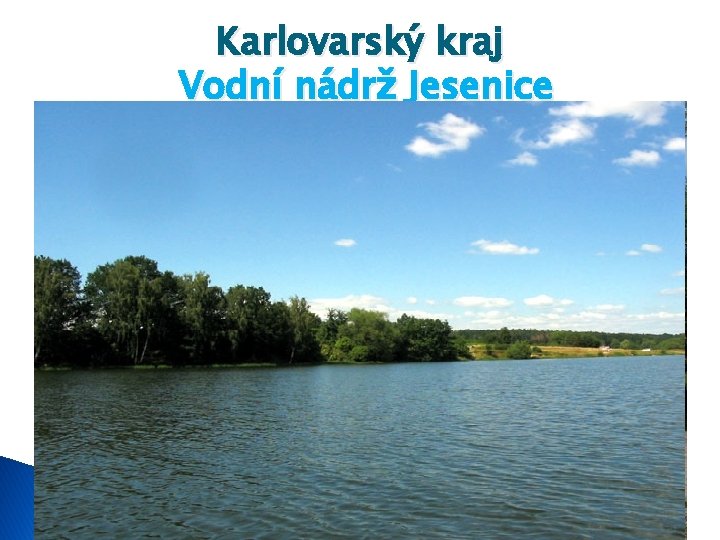

Karlovarský kraj Vodní nádrž Jesenice Rozloha - 7, 6 km² Délka - 12 km Objem - 52. 750. 000 m³ Max. hloubka - max. 18 m � Vodní nádrž Jesenice je přehrada ležící cca 7 kilometrů jihovýchodně od Chebu na řece Odravě � Jesenice začala být budována v roce 1957. Dokončena byla v roce 1961. � Hráz nádrže je přímá, sypaná zemní se šikmou jílovou těsnící vrstvou na návodní straně � Celková zatopená plocha nádrže činí 760 ha o objemu 60, 150 mil. m³.

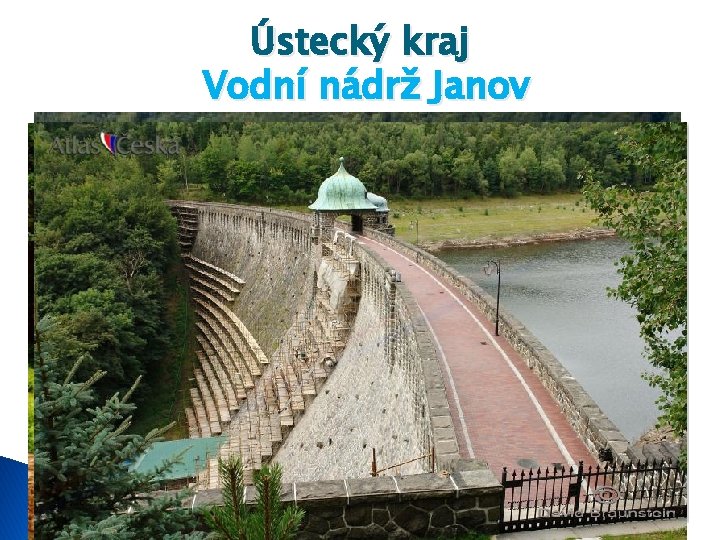

� Vodní Ústecký kraj Vodní nádrž Janov se nachází asi 3, 5 km severozápadně od Litvínova. � Nádrž byl vybudována v letech 1911 -1914 radou města Mostu. Jejím účelem byla ochrana před povodněmi pod hrází a hlavně jako akumulace vody pro zásobení severočeské hnědouhelné oblasti pitnou vodou. � Hráz je tížná, zděná z lomového kamene, dlouhá 225 m a vysoká max. 45, 45 m nad terénem. Ovladatelný objem nádrže je 1, 599 mil. m³ při zatopené ploše 10, 08 ha.

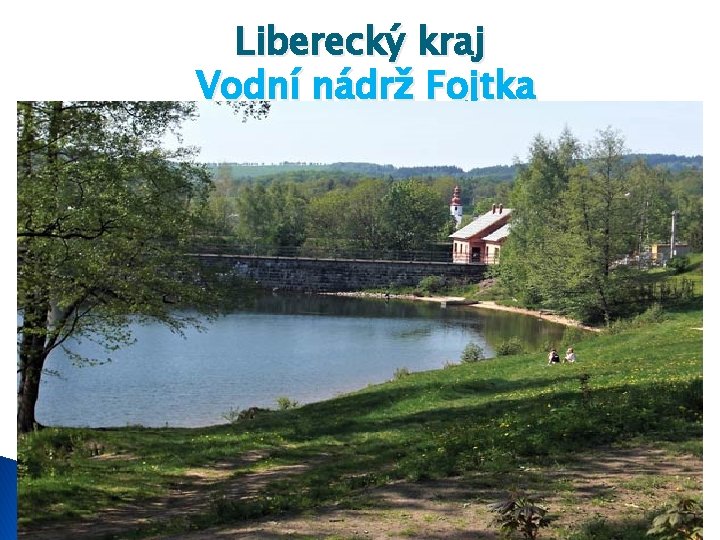

Liberecký kraj Vodní nádrž Fojtka Rozloha - 7 ha Prům. hloubka - 10 m � Vodní nádrž Fojtka (někdy nazývána Fojtecká přehrada nebo Mníšecká přehrada) je přehradní nádrž na potoce Fojtka v obci Mníšek, postavená v letech 1904 až 1906. � Zděná hráz je 11 m vysoká a 146 m dlouhá. � Celá nádrž má rozlohu 7 hektarů s průměrnou hloubkou okolo 10 m. � Přehrada slouží i jako koupaliště. Na březích je mnoho místa pro slunění i pro hraní her. Hojně se zde vyskytují lososovité ryby.

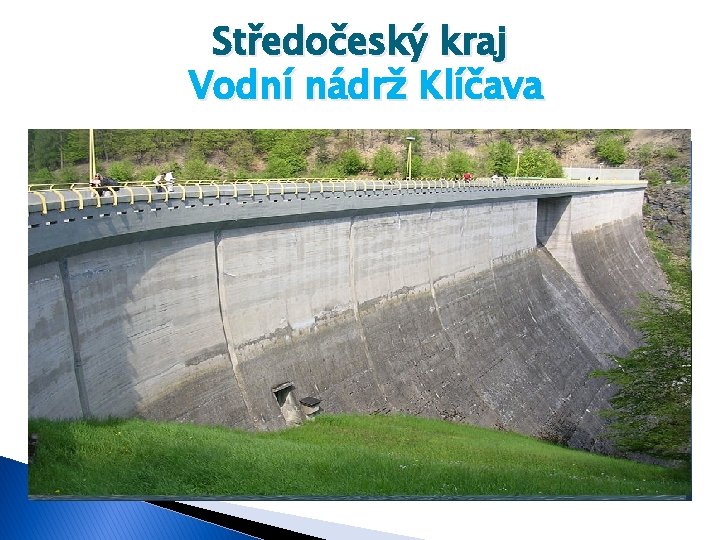

Středočeský kraj Vodní nádrž Klíčava � Klíčavská přehrada stojí v údolí potoka Klíčavy v lesích nedaleko Křivoklátu. � Byla budována v letech 1949 -1955. � Slouží k zásobování pitnou vodou kladenskou oblast. � Hráz nádrže je batonová, přímá, gravitační. Délka je 175, 9 m a výška nad základy 50, 2 m. � Zatopená plocha nádrže je 64, 16 ha při kótě 293, 7 což je ochranný ovladatelný prostor.

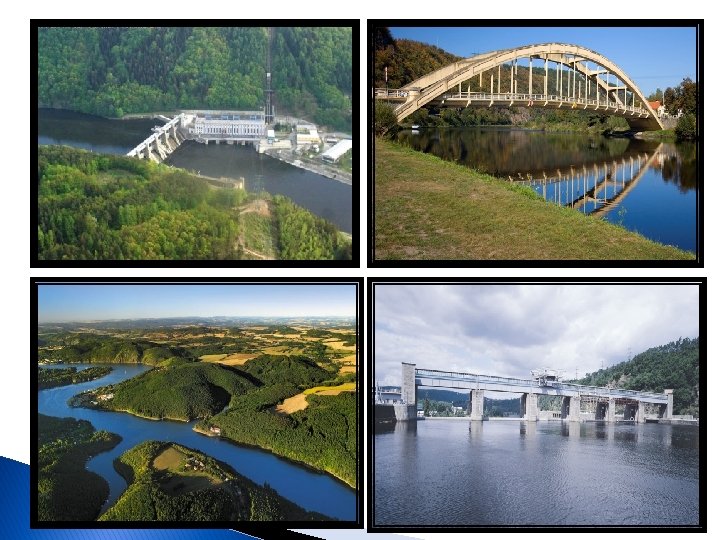

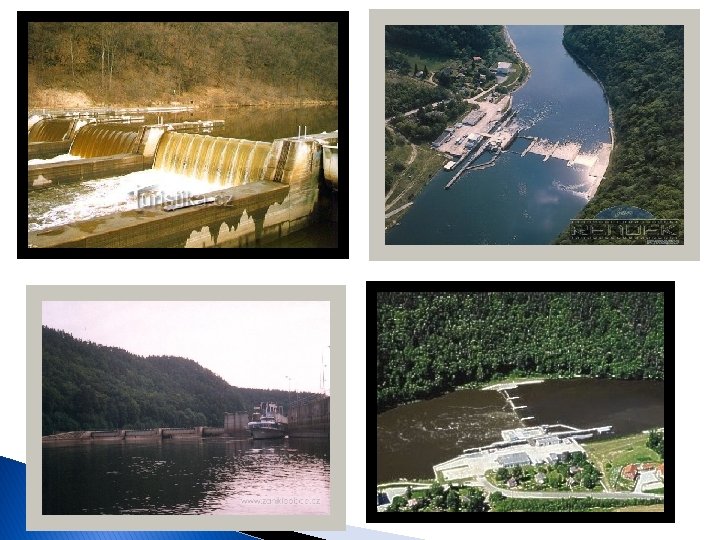

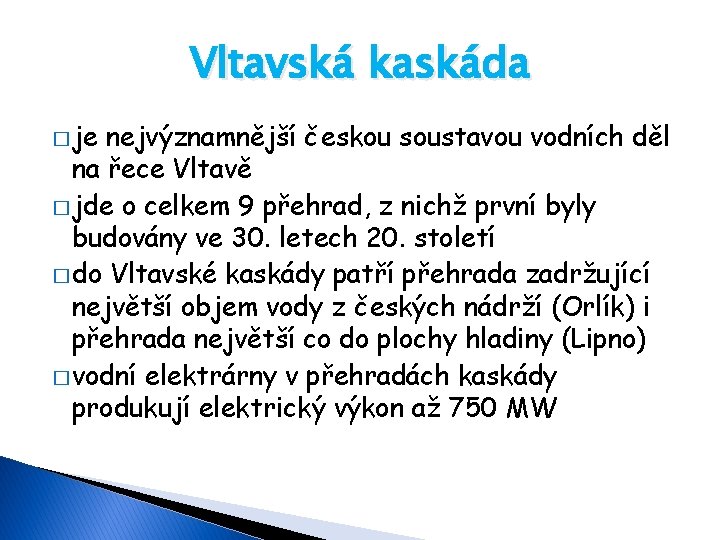

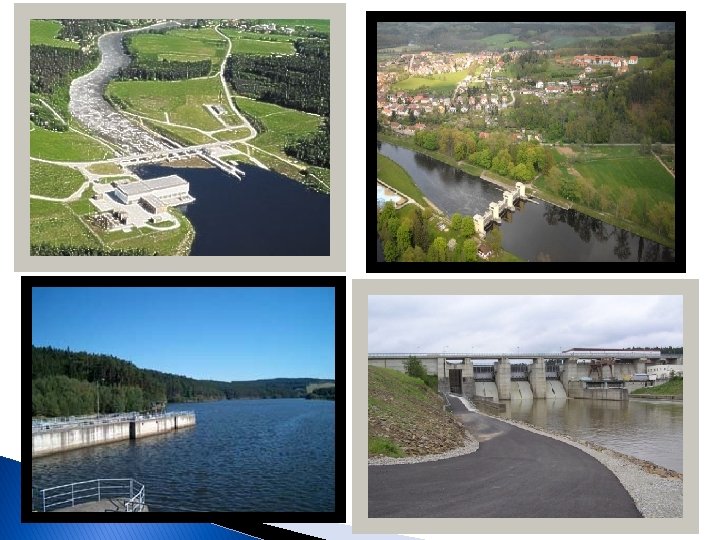

Vltavská kaskáda � je nejvýznamnější českou soustavou vodních děl na řece Vltavě � jde o celkem 9 přehrad, z nichž první byly budovány ve 30. letech 20. století � do Vltavské kaskády patří přehrada zadržující největší objem vody z českých nádrží (Orlík) i přehrada největší co do plochy hladiny (Lipno) � vodní elektrárny v přehradách kaskády produkují elektrický výkon až 750 MW

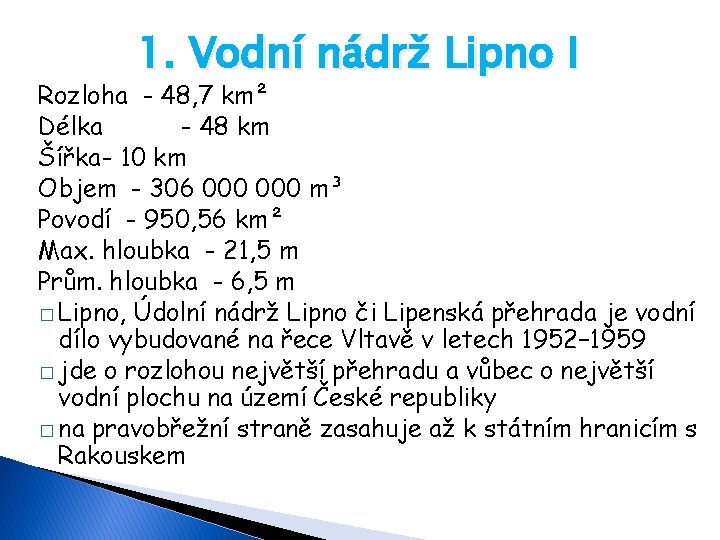

1. Vodní nádrž Lipno I Rozloha - 48, 7 km² Délka - 48 km Šířka- 10 km Objem - 306 000 m³ Povodí - 950, 56 km² Max. hloubka - 21, 5 m Prům. hloubka - 6, 5 m � Lipno, Údolní nádrž Lipno či Lipenská přehrada je vodní dílo vybudované na řece Vltavě v letech 1952– 1959 � jde o rozlohou největší přehradu a vůbec o největší vodní plochu na území České republiky � na pravobřežní straně zasahuje až k státním hranicím s Rakouskem

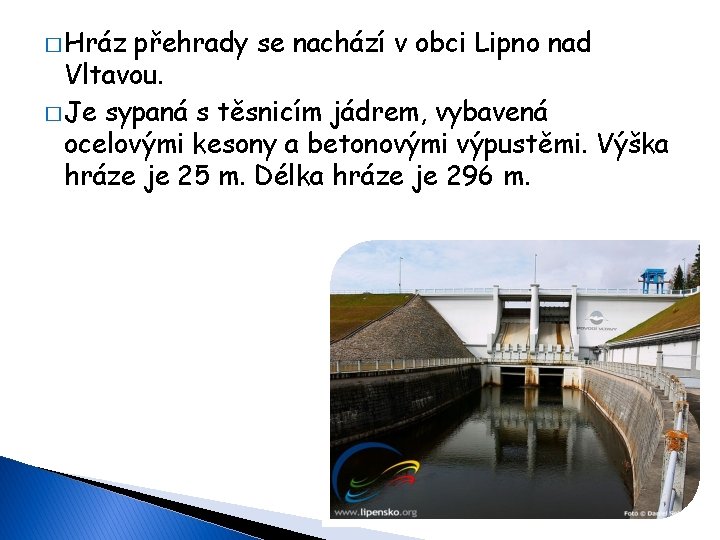

� Hráz přehrady se nachází v obci Lipno nad Vltavou. � Je sypaná s těsnicím jádrem, vybavená ocelovými kesony a betonovými výpustěmi. Výška hráze je 25 m. Délka hráze je 296 m.

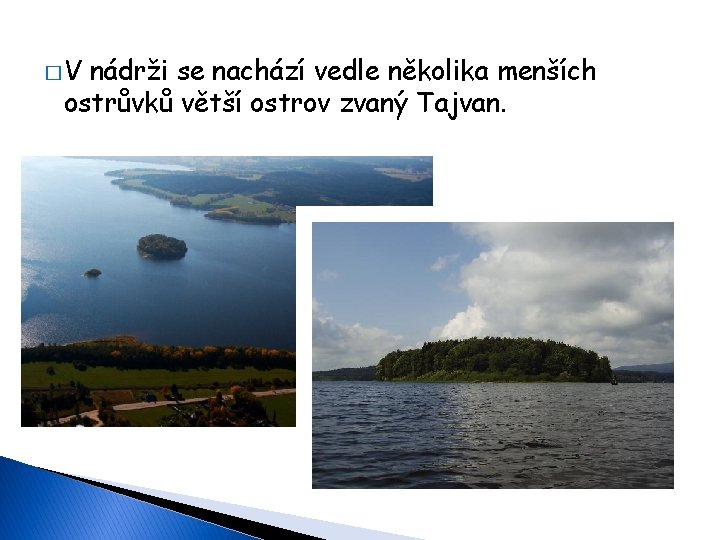

�V nádrži se nachází vedle několika menších ostrůvků větší ostrov zvaný Tajvan.

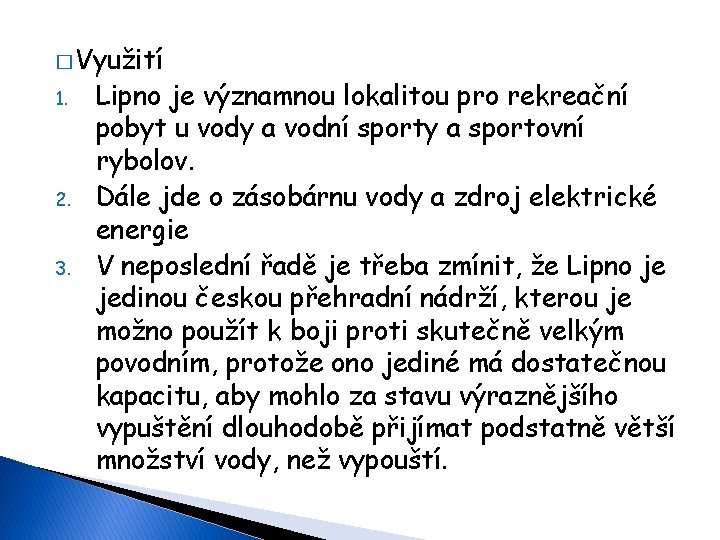

� Využití 1. 2. 3. Lipno je významnou lokalitou pro rekreační pobyt u vody a vodní sporty a sportovní rybolov. Dále jde o zásobárnu vody a zdroj elektrické energie V neposlední řadě je třeba zmínit, že Lipno je jedinou českou přehradní nádrží, kterou je možno použít k boji proti skutečně velkým povodním, protože ono jediné má dostatečnou kapacitu, aby mohlo za stavu výraznějšího vypuštění dlouhodobě přijímat podstatně větší množství vody, než vypouští.

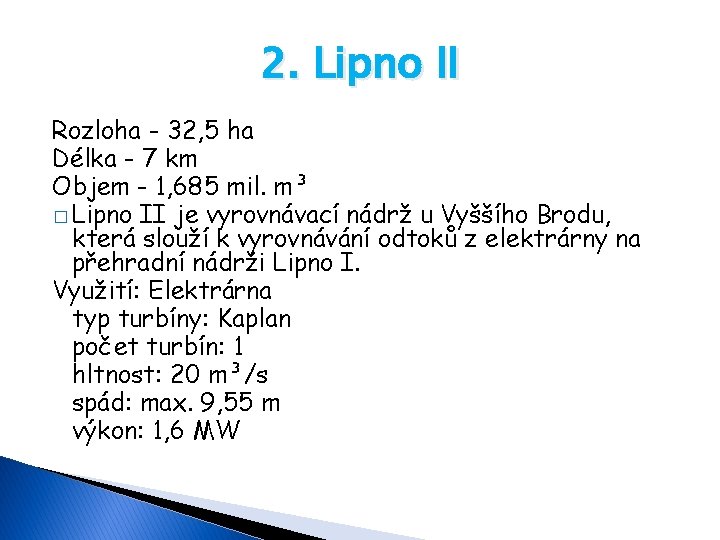

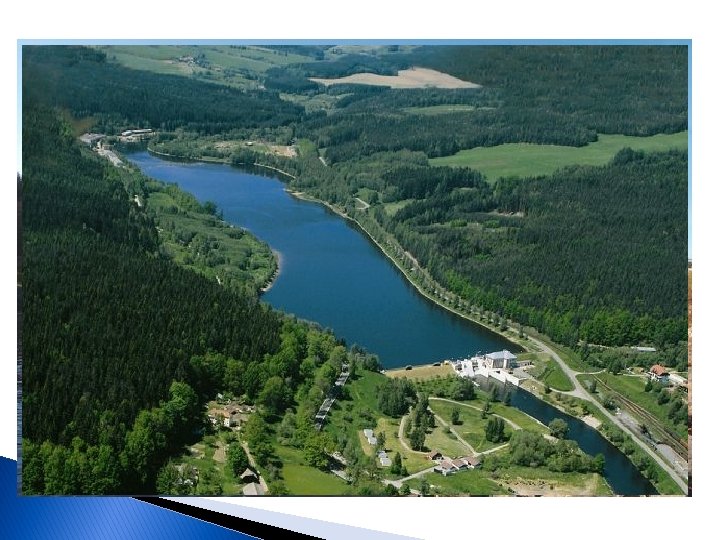

2. Lipno II Rozloha - 32, 5 ha Délka - 7 km Objem - 1, 685 mil. m³ � Lipno II je vyrovnávací nádrž u Vyššího Brodu, která slouží k vyrovnávání odtoků z elektrárny na přehradní nádrži Lipno I. Využití: Elektrárna typ turbíny: Kaplan počet turbín: 1 hltnost: 20 m³/s spád: max. 9, 55 m výkon: 1, 6 MW

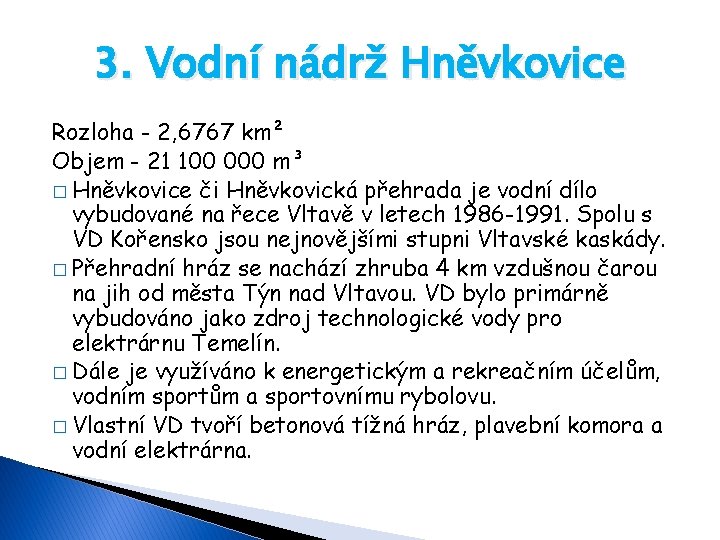

3. Vodní nádrž Hněvkovice Rozloha - 2, 6767 km² Objem - 21 100 000 m³ � Hněvkovice či Hněvkovická přehrada je vodní dílo vybudované na řece Vltavě v letech 1986 -1991. Spolu s VD Kořensko jsou nejnovějšími stupni Vltavské kaskády. � Přehradní hráz se nachází zhruba 4 km vzdušnou čarou na jih od města Týn nad Vltavou. VD bylo primárně vybudováno jako zdroj technologické vody pro elektrárnu Temelín. � Dále je využíváno k energetickým a rekreačním účelům, vodním sportům a sportovnímu rybolovu. � Vlastní VD tvoří betonová tížná hráz, plavební komora a vodní elektrárna.

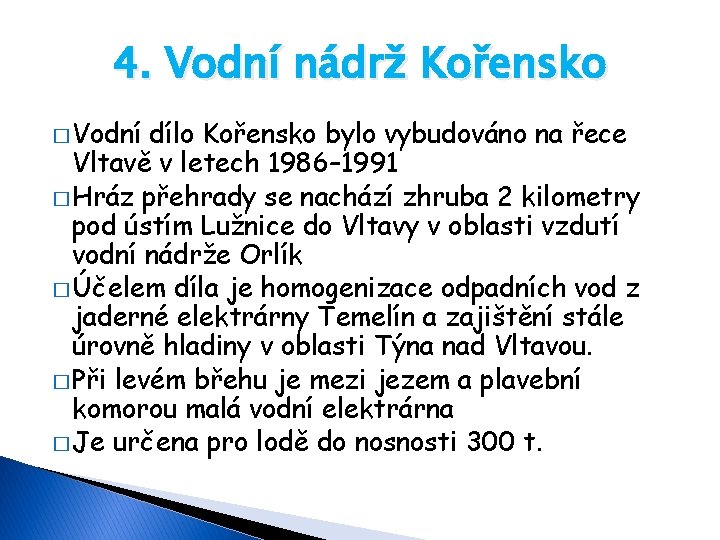

4. Vodní nádrž Kořensko � Vodní dílo Kořensko bylo vybudováno na řece Vltavě v letech 1986– 1991 � Hráz přehrady se nachází zhruba 2 kilometry pod ústím Lužnice do Vltavy v oblasti vzdutí vodní nádrže Orlík � Účelem díla je homogenizace odpadních vod z jaderné elektrárny Temelín a zajištění stále úrovně hladiny v oblasti Týna nad Vltavou. � Při levém břehu je mezi jezem a plavební komorou malá vodní elektrárna � Je určena pro lodě do nosnosti 300 t.

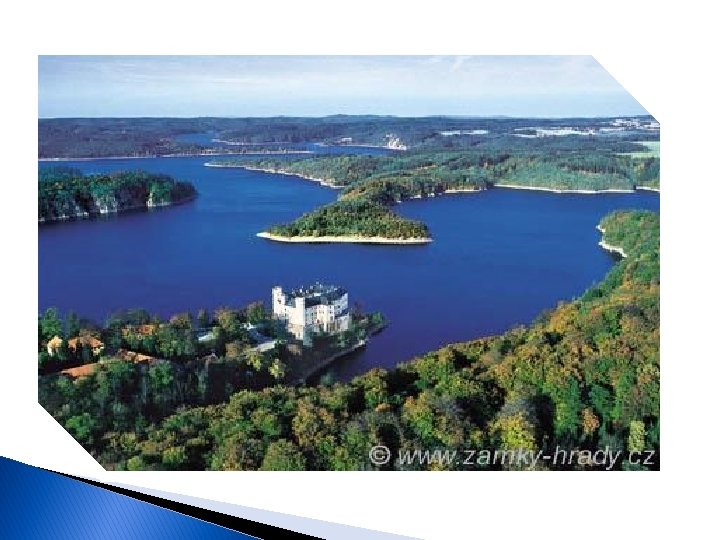

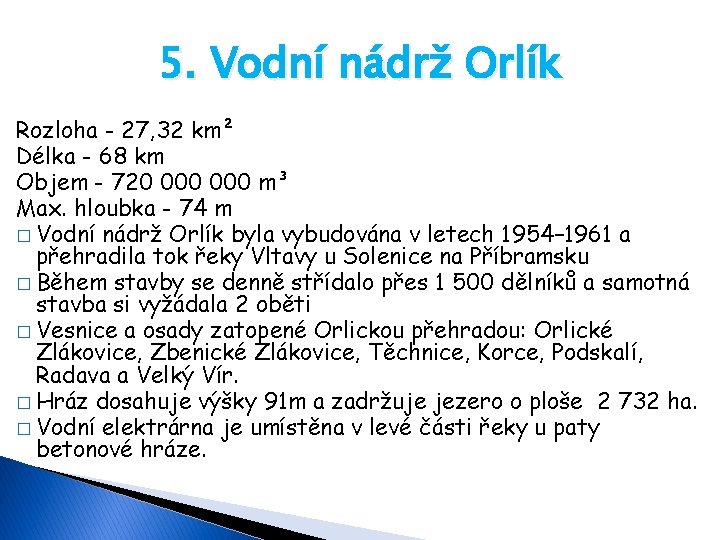

5. Vodní nádrž Orlík Rozloha - 27, 32 km² Délka - 68 km Objem - 720 000 m³ Max. hloubka - 74 m � Vodní nádrž Orlík byla vybudována v letech 1954– 1961 a přehradila tok řeky Vltavy u Solenice na Příbramsku � Během stavby se denně střídalo přes 1 500 dělníků a samotná stavba si vyžádala 2 oběti � Vesnice a osady zatopené Orlickou přehradou: Orlické Zlákovice, Zbenické Zlákovice, Těchnice, Korce, Podskalí, Radava a Velký Vír. � Hráz dosahuje výšky 91 m a zadržuje jezero o ploše 2 732 ha. � Vodní elektrárna je umístěna v levé části řeky u paty betonové hráze.

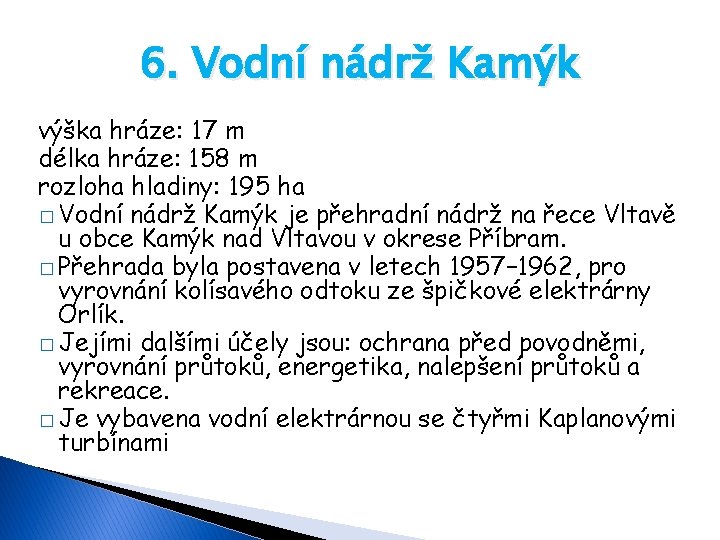

6. Vodní nádrž Kamýk výška hráze: 17 m délka hráze: 158 m rozloha hladiny: 195 ha � Vodní nádrž Kamýk je přehradní nádrž na řece Vltavě u obce Kamýk nad Vltavou v okrese Příbram. � Přehrada byla postavena v letech 1957– 1962, pro vyrovnání kolísavého odtoku ze špičkové elektrárny Orlík. � Jejími dalšími účely jsou: ochrana před povodněmi, vyrovnání průtoků, energetika, nalepšení průtoků a rekreace. � Je vybavena vodní elektrárnou se čtyřmi Kaplanovými turbínami

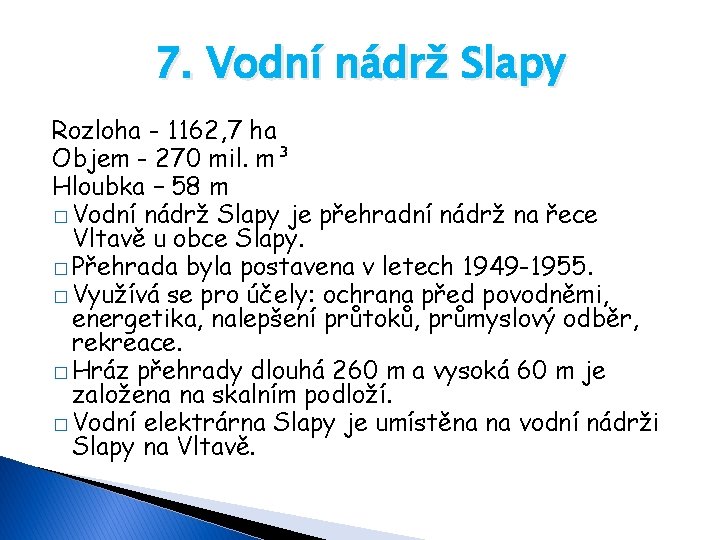

7. Vodní nádrž Slapy Rozloha - 1162, 7 ha Objem - 270 mil. m³ Hloubka – 58 m � Vodní nádrž Slapy je přehradní nádrž na řece Vltavě u obce Slapy. � Přehrada byla postavena v letech 1949 -1955. � Využívá se pro účely: ochrana před povodněmi, energetika, nalepšení průtoků, průmyslový odběr, rekreace. � Hráz přehrady dlouhá 260 m a vysoká 60 m je založena na skalním podloží. � Vodní elektrárna Slapy je umístěna na vodní nádrži Slapy na Vltavě.

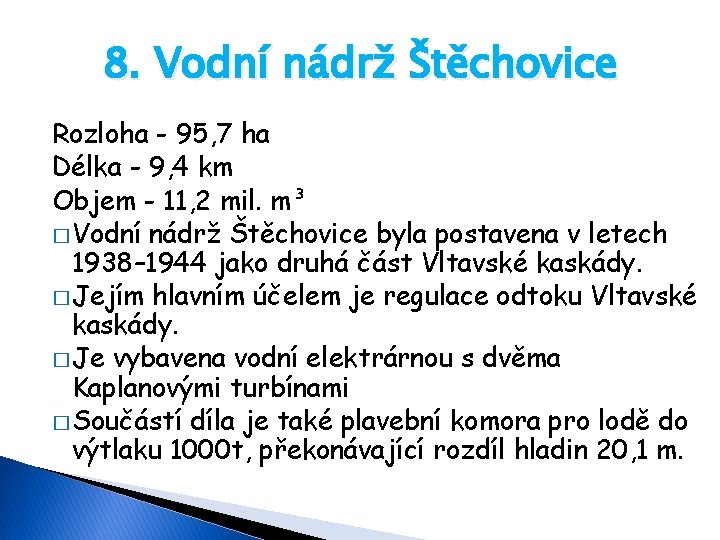

8. Vodní nádrž Štěchovice Rozloha - 95, 7 ha Délka - 9, 4 km Objem - 11, 2 mil. m³ � Vodní nádrž Štěchovice byla postavena v letech 1938– 1944 jako druhá část Vltavské kaskády. � Jejím hlavním účelem je regulace odtoku Vltavské kaskády. � Je vybavena vodní elektrárnou s dvěma Kaplanovými turbínami � Součástí díla je také plavební komora pro lodě do výtlaku 1000 t, překonávající rozdíl hladin 20, 1 m.

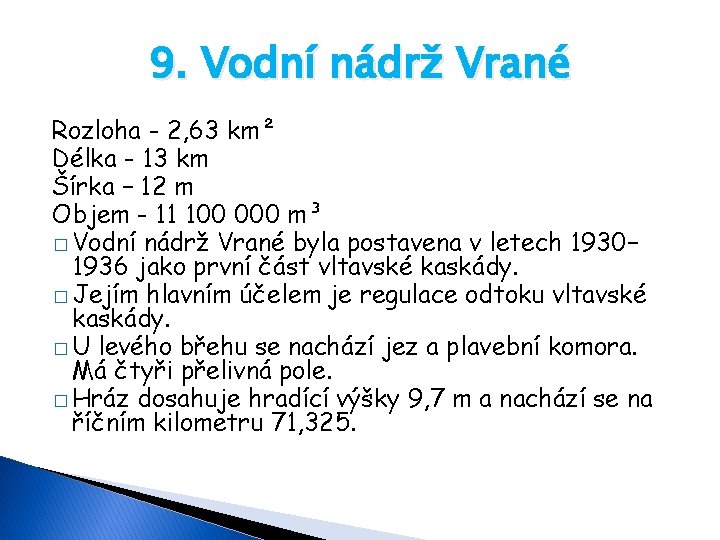

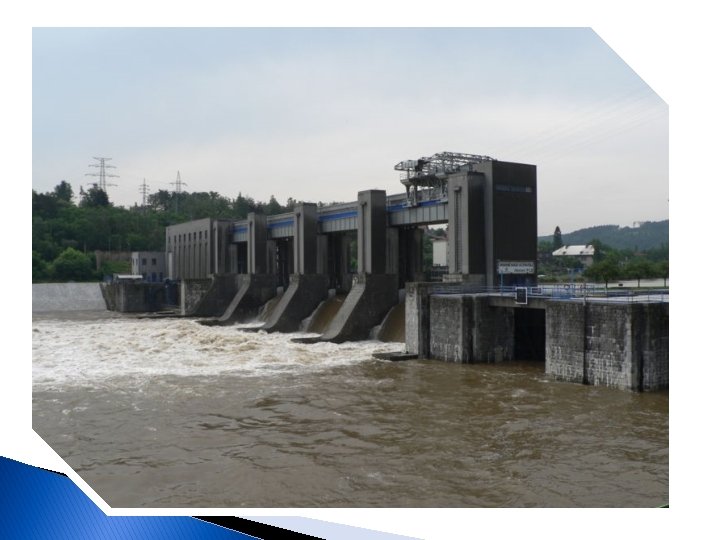

9. Vodní nádrž Vrané Rozloha - 2, 63 km² Délka - 13 km Šírka – 12 m Objem - 11 100 000 m³ � Vodní nádrž Vrané byla postavena v letech 1930– 1936 jako první část vltavské kaskády. � Jejím hlavním účelem je regulace odtoku vltavské kaskády. � U levého břehu se nachází jez a plavební komora. Má čtyři přelivná pole. � Hráz dosahuje hradící výšky 9, 7 m a nachází se na říčním kilometru 71, 325.

Nej. . nejobjemnější nejhlubší Dalešice Orlík 716, 56 - max. hloubka m³ 85, 5 m největší Lipno I. 4870 hamil.

Zdroje wikipedia. cz google. cz zempl. wz. cz atlasceska. cz
