ESFUERZO Por Ing Luis L Lopez Taborda Componentes

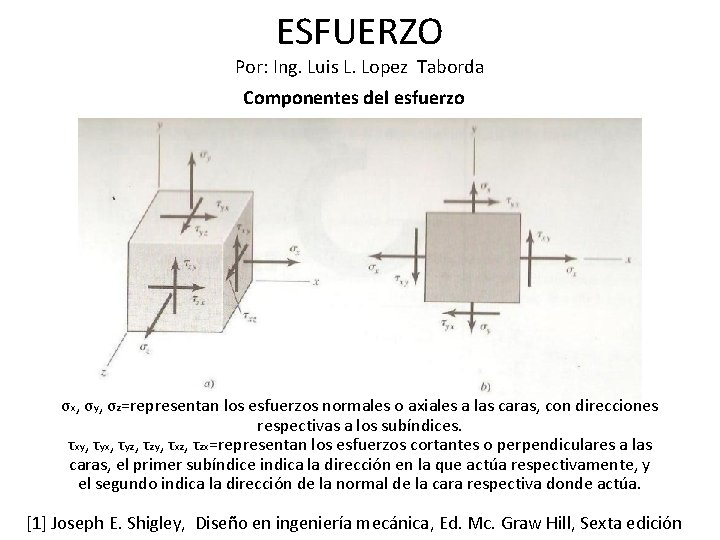

ESFUERZO Por: Ing. Luis L. Lopez Taborda Componentes del esfuerzo σx, σy, σz=representan los esfuerzos normales o axiales a las caras, con direcciones respectivas a los subíndices. τxy, τyx, τyz, τzy, τxz, τzx=representan los esfuerzos cortantes o perpendiculares a las caras, el primer subíndice indica la dirección en la que actúa respectivamente, y el segundo indica la dirección de la normal de la cara respectiva donde actúa. [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Círculos de Mohr Esfuerzo normal y cortante sección ángulo φ ángulo esfuerzo normal máximo ángulo esfuerzo cortante máximo [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición

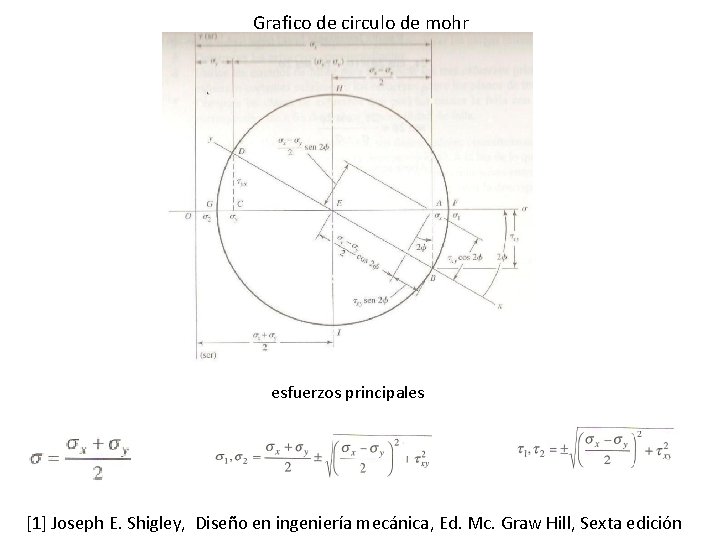

Grafico de circulo de mohr esfuerzos principales [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición

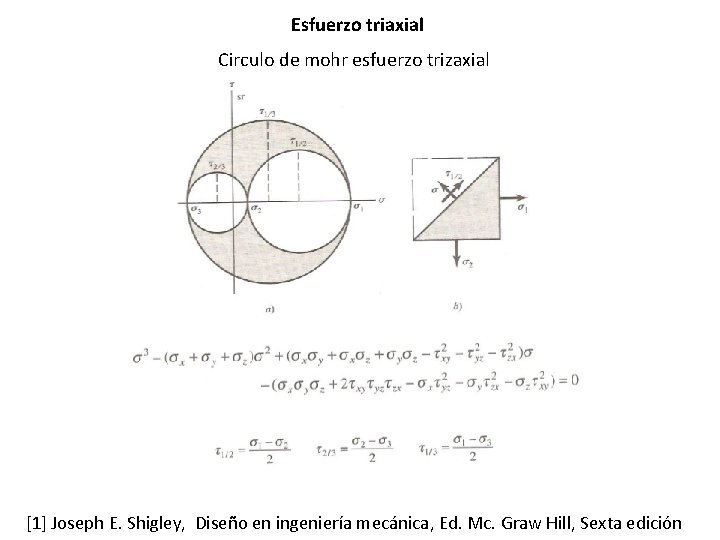

Esfuerzo triaxial Circulo de mohr esfuerzo trizaxial [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Esfuerzo octaédrico [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Esfuerzos uniformemente distribuidos Deformación elástica [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Relaciones esfuerzo deformación [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Esfuerzo cortante y momento flexionante en vigas Donde V=fuerza cortante interna, M=momento flector interno, q=-w=fuerza distribuida externa [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Esfuerzos normal σ por momento flexionante M (I momento de área) [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Vigas de sección asimétrica [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Esfuerzos cortantes en vigas V =fuerza cortante interna Q=primer momento de área [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición

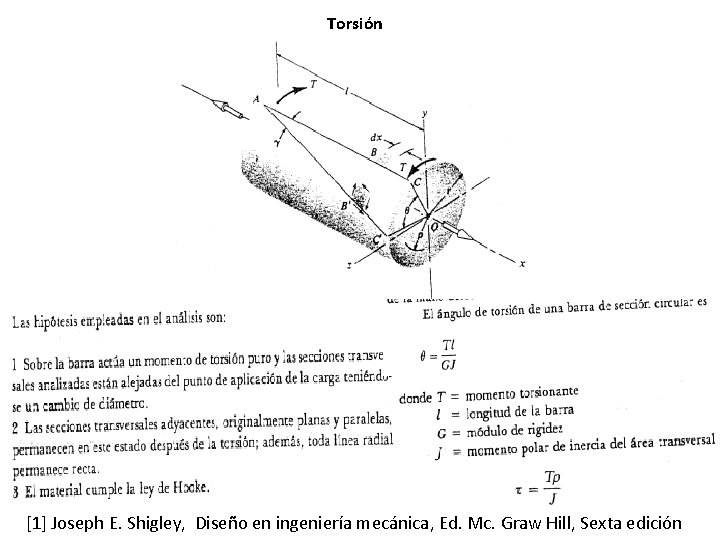

Torsión [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición

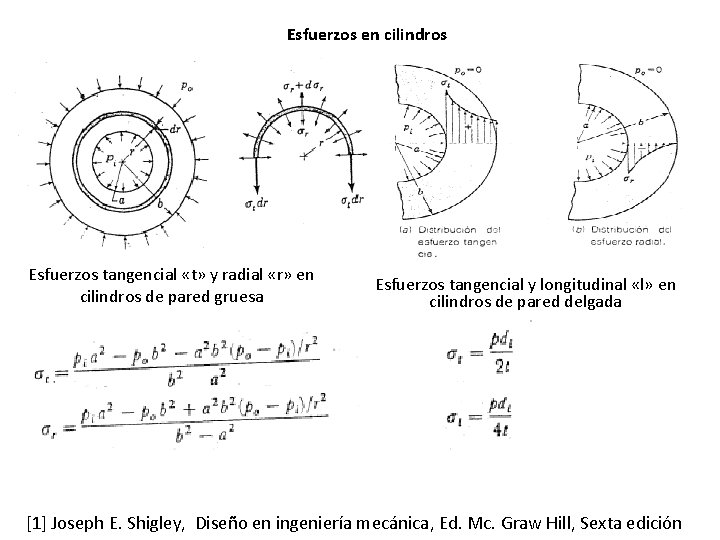

Esfuerzos en cilindros Esfuerzos tangencial «t» y radial «r» en cilindros de pared gruesa Esfuerzos tangencial y longitudinal «l» en cilindros de pared delgada [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Ajustes a presión y por contracción Esfuerzos y deformaciones térmicos [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Elementos curvos en flexión [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
esfera Esfuerzos de contactos de hertz cilindro [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición

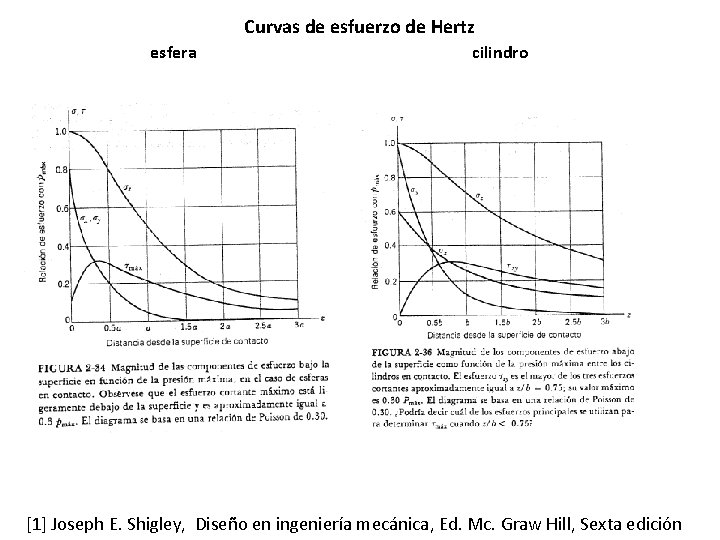

Curvas de esfuerzo de Hertz esfera cilindro [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
Referencias [1] Joseph E. Shigley, Diseño en ingeniería mecánica, Ed. Mc. Graw Hill, Sexta edición
