ESÔFAGO E ESTÔMAGO

DR. ANDRÉ SPENZIERI C. DE MENDONÇA MÉDICO RADIOLOGISTA MEMBRO TITULAR DO CBR www. spenzieri. com. br

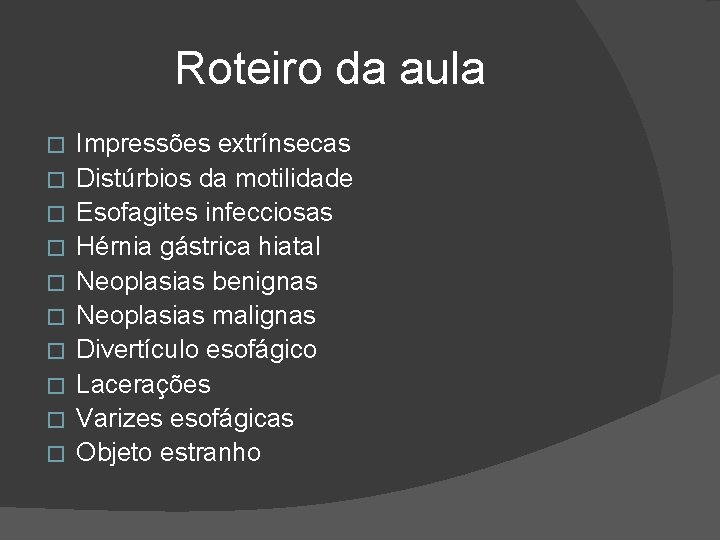

Roteiro da aula � � � � � Impressões extrínsecas Distúrbios da motilidade Esofagites infecciosas Hérnia gástrica hiatal Neoplasias benignas Neoplasias malignas Divertículo esofágico Lacerações Varizes esofágicas Objeto estranho

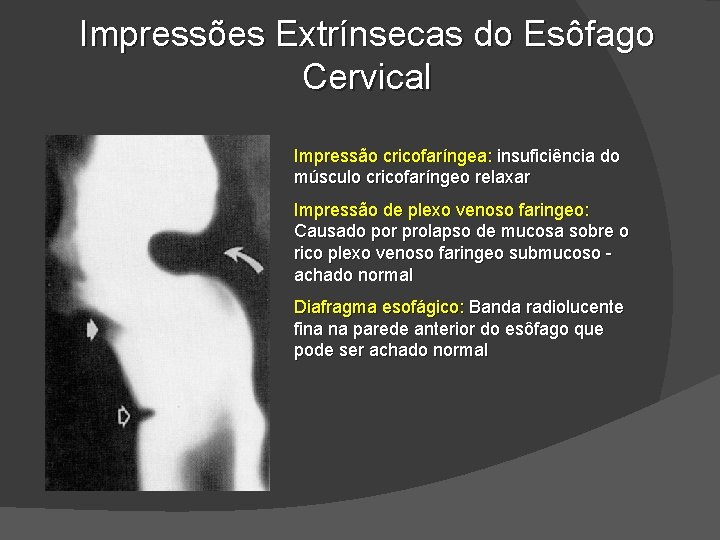

Impressões Extrínsecas do Esôfago Cervical Impressão cricofaríngea: insuficiência do músculo cricofaríngeo relaxar Impressão de plexo venoso faringeo: Causado por prolapso de mucosa sobre o rico plexo venoso faringeo submucoso achado normal Diafragma esofágico: Banda radiolucente fina na parede anterior do esôfago que pode ser achado normal

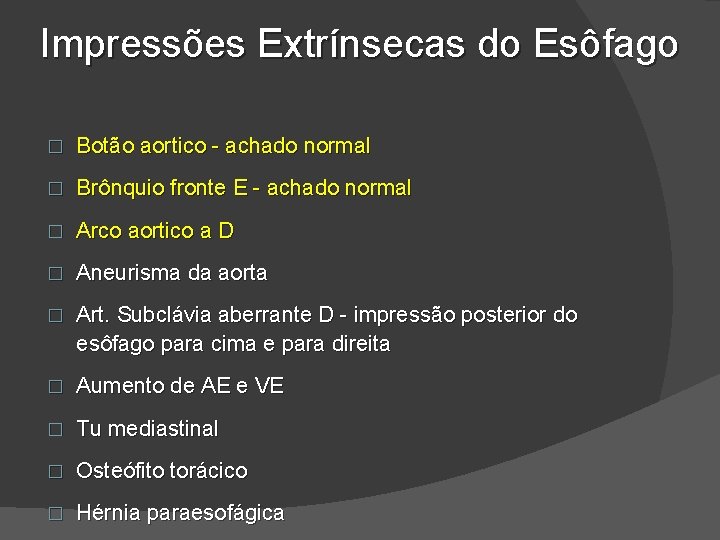

Impressões Extrínsecas do Esôfago � Botão aortico - achado normal � Brônquio fronte E - achado normal � Arco aortico a D � Aneurisma da aorta � Art. Subclávia aberrante D - impressão posterior do esôfago para cima e para direita � Aumento de AE e VE � Tu mediastinal � Osteófito torácico � Hérnia paraesofágica

Impressão esofágica normal pela aorta e pelo brônquio fonte E

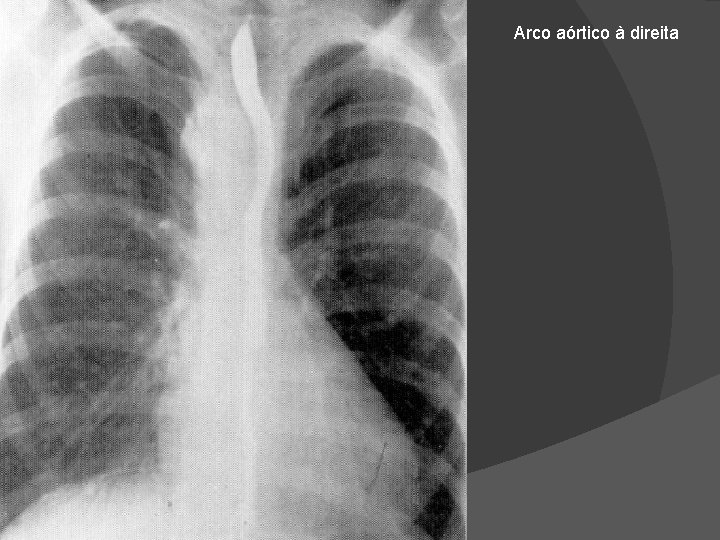

Arco aórtico à direita

Artéria direita subclávia aberrante � Variação anatômica vascular torácica mais comum � Raramente causa sintomas

Artéria direita subclávia aberrante Impressão posterior do esôfago que corre para cima e para a D Artéria subclávia a D aberrante surge do arco aórtico e cruza o mediastino atrás do esôfago

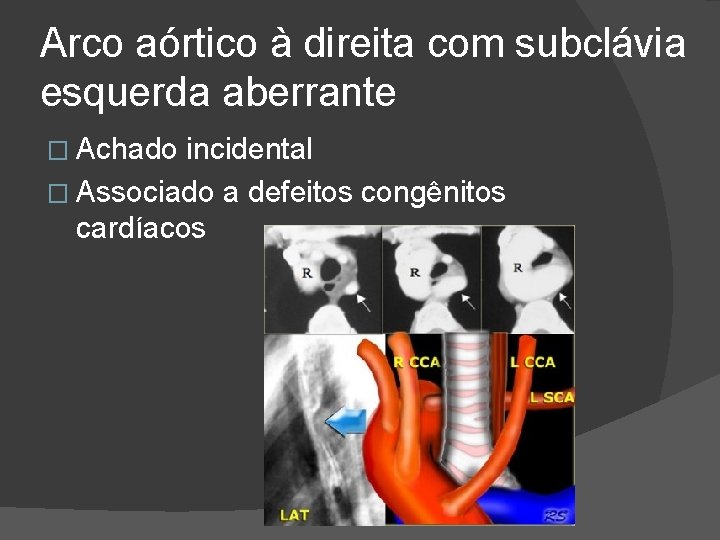

Arco aórtico à direita com subclávia esquerda aberrante � Achado incidental � Associado a defeitos congênitos cardíacos

Arco aórtico duplo � Obstrução aspiração de vias aéreas, disfagia,

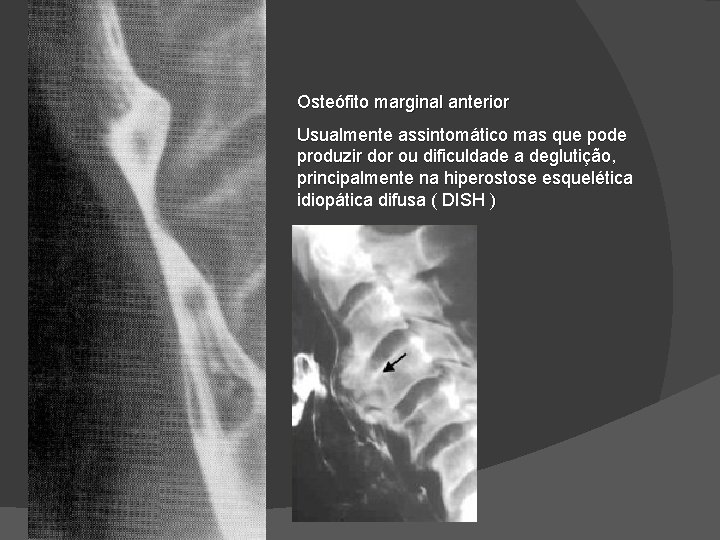

Osteófito marginal anterior Usualmente assintomático mas que pode produzir dor ou dificuldade a deglutição, principalmente na hiperostose esquelética idiopática difusa ( DISH )

Deslocamento esofágico causado pelo aumento da glândula tireóide.

Restos de mucosa gástrica ectópica produzindo persistente estreitamento em anel do esôfago Condição congênita quase sempre assintomática

Anel esofágico inferior

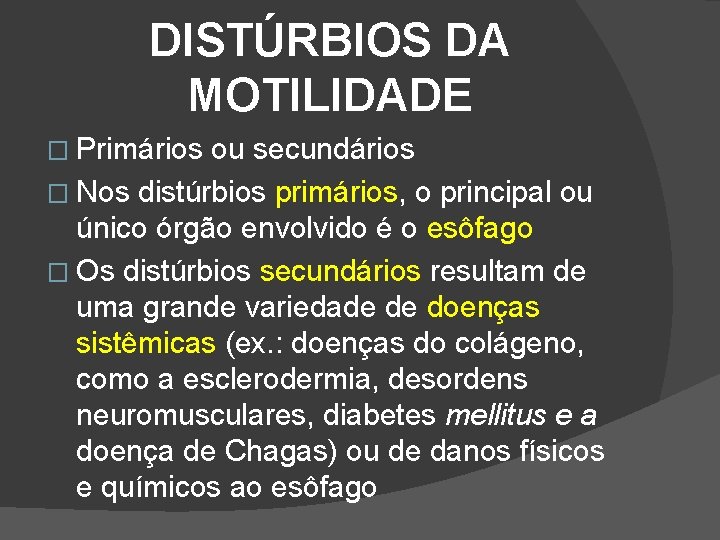

DISTÚRBIOS DA MOTILIDADE � Primários ou secundários � Nos distúrbios primários, o principal ou único órgão envolvido é o esôfago � Os distúrbios secundários resultam de uma grande variedade de doenças sistêmicas (ex. : doenças do colágeno, como a esclerodermia, desordens neuromusculares, diabetes mellitus e a doença de Chagas) ou de danos físicos e químicos ao esôfago

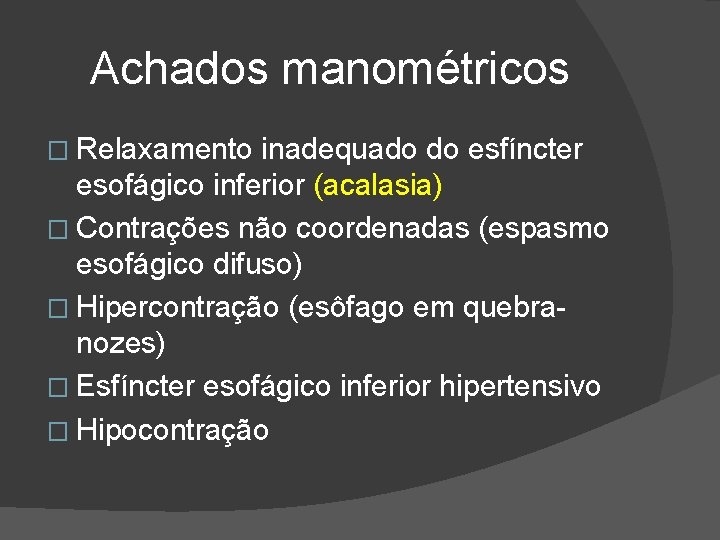

Achados manométricos � Relaxamento inadequado do esfíncter esofágico inferior (acalasia) � Contrações não coordenadas (espasmo esofágico difuso) � Hipercontração (esôfago em quebranozes) � Esfíncter esofágico inferior hipertensivo � Hipocontração

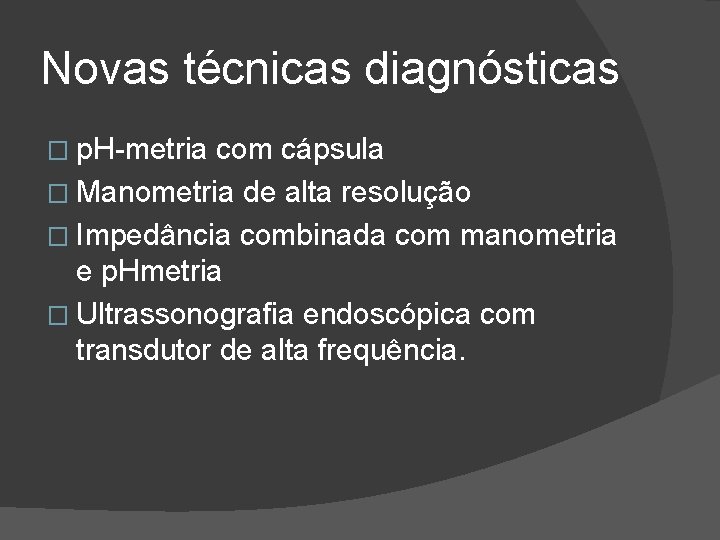

Novas técnicas diagnósticas � p. H-metria com cápsula � Manometria de alta resolução � Impedância combinada com manometria e p. Hmetria � Ultrassonografia endoscópica com transdutor de alta frequência.

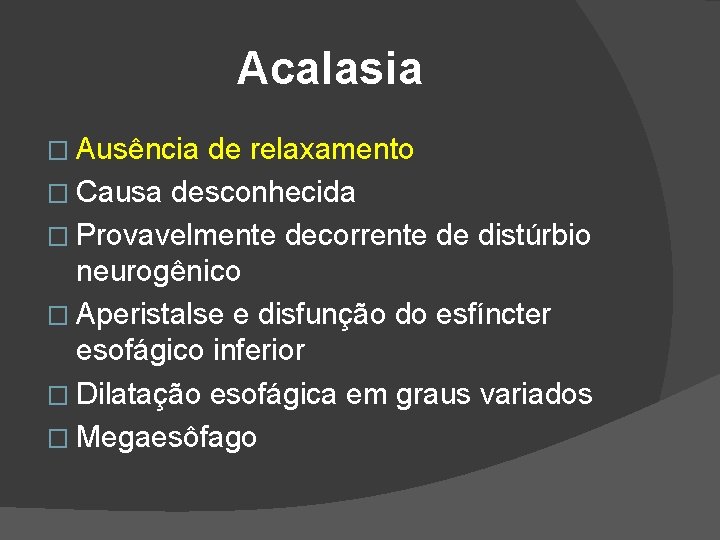

Acalasia � Ausência de relaxamento � Causa desconhecida � Provavelmente decorrente de distúrbio neurogênico � Aperistalse e disfunção do esfíncter esofágico inferior � Dilatação esofágica em graus variados � Megaesôfago

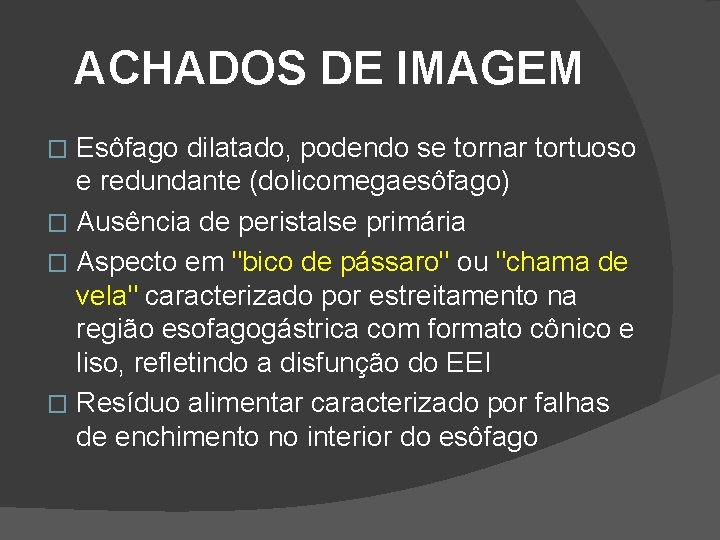

ACHADOS DE IMAGEM Esôfago dilatado, podendo se tornar tortuoso e redundante (dolicomegaesôfago) � Ausência de peristalse primária � Aspecto em "bico de pássaro" ou "chama de vela" caracterizado por estreitamento na região esofagogástrica com formato cônico e liso, refletindo a disfunção do EEI � Resíduo alimentar caracterizado por falhas de enchimento no interior do esôfago �

Acalasia da cárdia Estreitamento da junção esofago-gástrica e dilatação do esôfago a montante, aspecto denominado em "bico de pássaro"

Acalasia da cárdia Incompleto ralaxamento do esfíncter esofágico inferior

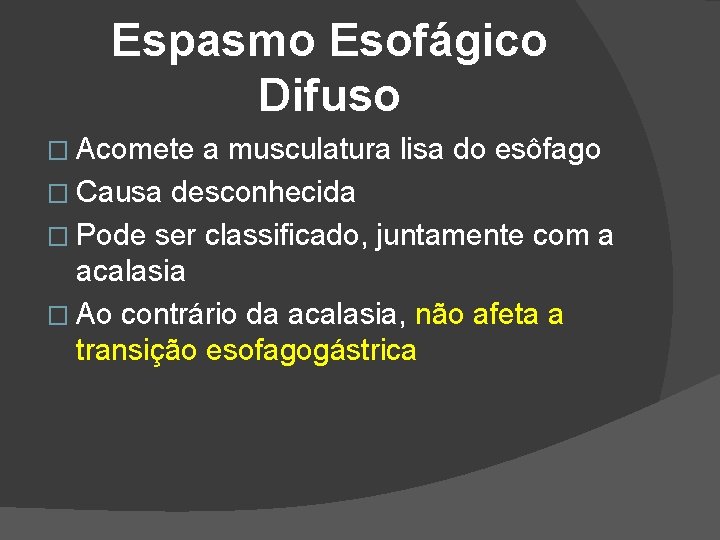

Espasmo Esofágico Difuso � Acomete a musculatura lisa do esôfago � Causa desconhecida � Pode ser classificado, juntamente com a acalasia � Ao contrário da acalasia, não afeta a transição esofagogástrica

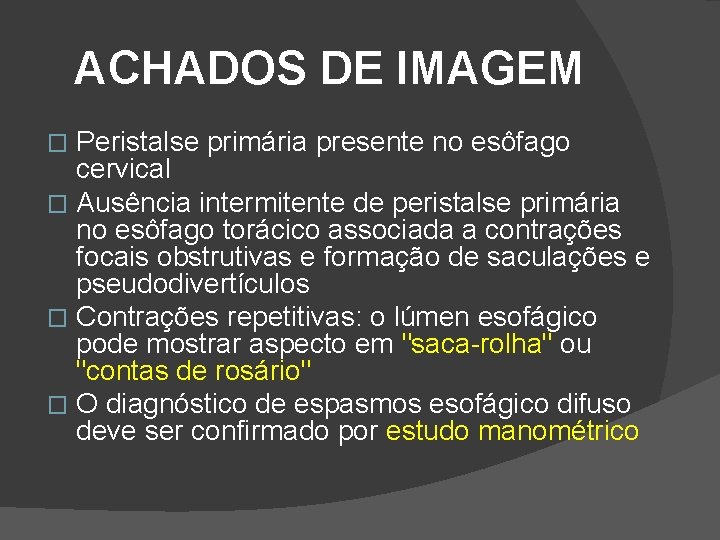

ACHADOS DE IMAGEM Peristalse primária presente no esôfago cervical � Ausência intermitente de peristalse primária no esôfago torácico associada a contrações focais obstrutivas e formação de saculações e pseudodivertículos � Contrações repetitivas: o lúmen esofágico pode mostrar aspecto em "saca-rolha" ou "contas de rosário" � O diagnóstico de espasmos esofágico difuso deve ser confirmado por estudo manométrico �

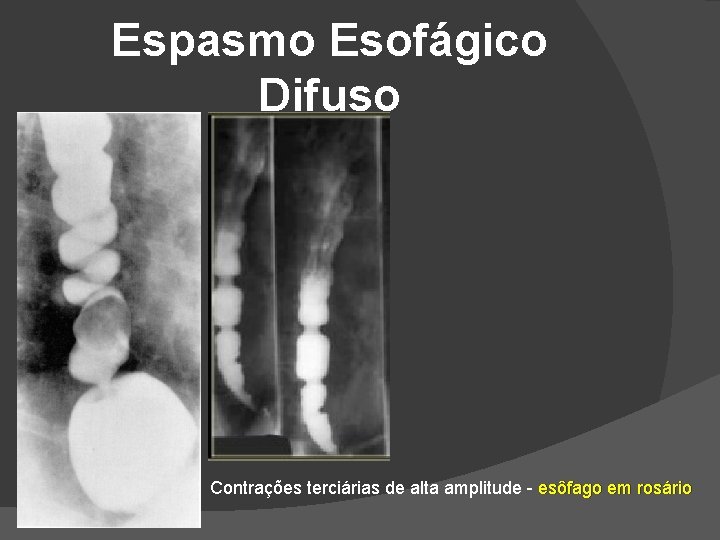

Espasmo Esofágico Difuso Contrações terciárias de alta amplitude - esôfago em rosário

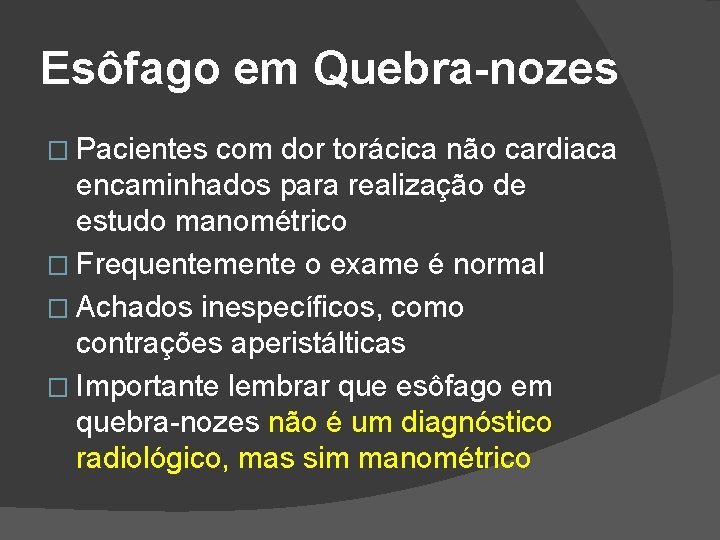

Esôfago em Quebra-nozes � Pacientes com dor torácica não cardiaca encaminhados para realização de estudo manométrico � Frequentemente o exame é normal � Achados inespecíficos, como contrações aperistálticas � Importante lembrar que esôfago em quebra-nozes não é um diagnóstico radiológico, mas sim manométrico

Esôfago em Ouebra-nozes Ondas peristálticas terciárias por discinesia esofágica em paciente idoso. Este aspecto pode também ser denominado esôfago em "quebra-nozes".

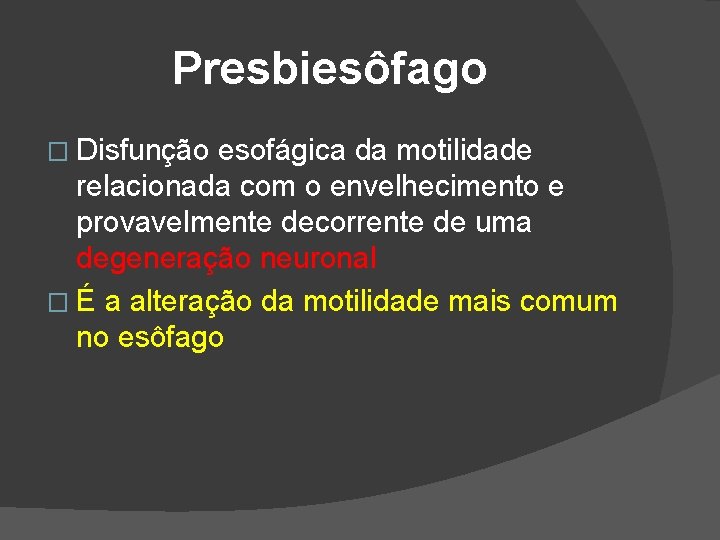

Presbiesôfago � Disfunção esofágica da motilidade relacionada com o envelhecimento e provavelmente decorrente de uma degeneração neuronal � É a alteração da motilidade mais comum no esôfago

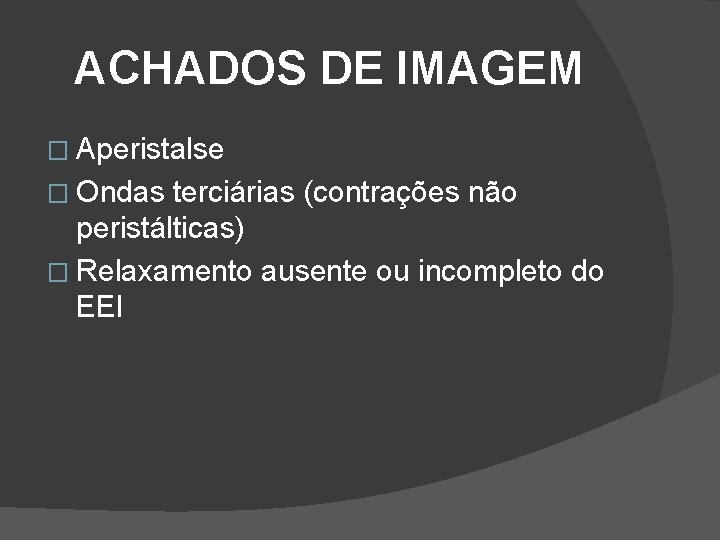

ACHADOS DE IMAGEM � Aperistalse � Ondas terciárias (contrações não peristálticas) � Relaxamento ausente ou incompleto do EEI

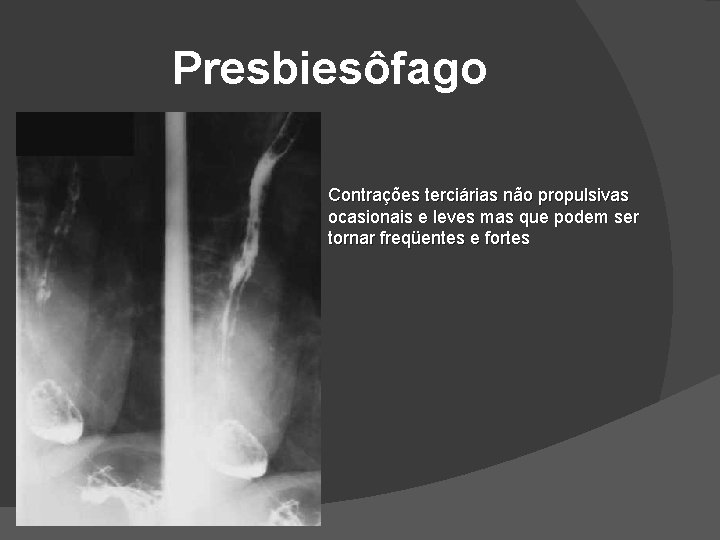

Presbiesôfago Contrações terciárias não propulsivas ocasionais e leves mas que podem ser tornar freqüentes e fortes

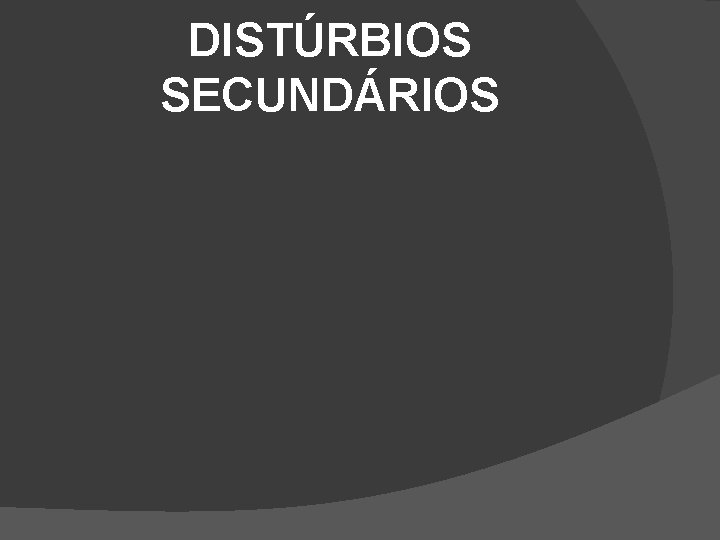

DISTÚRBIOS SECUNDÁRIOS

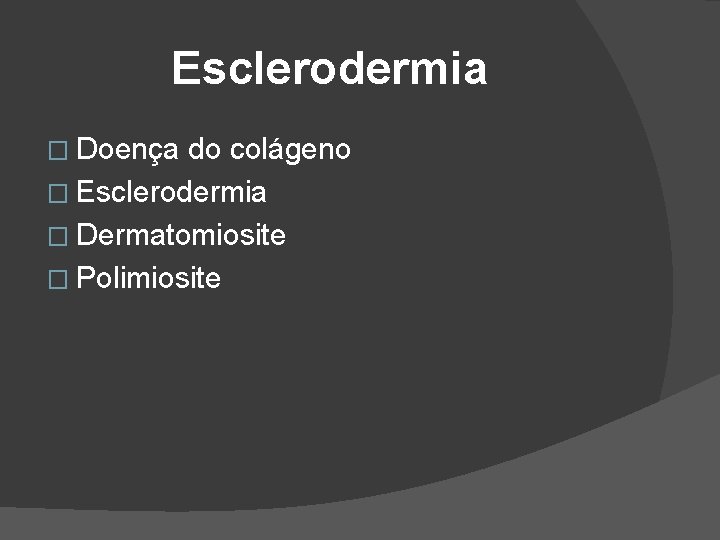

Esclerodermia � Doença do colágeno � Esclerodermia � Dermatomiosite � Polimiosite

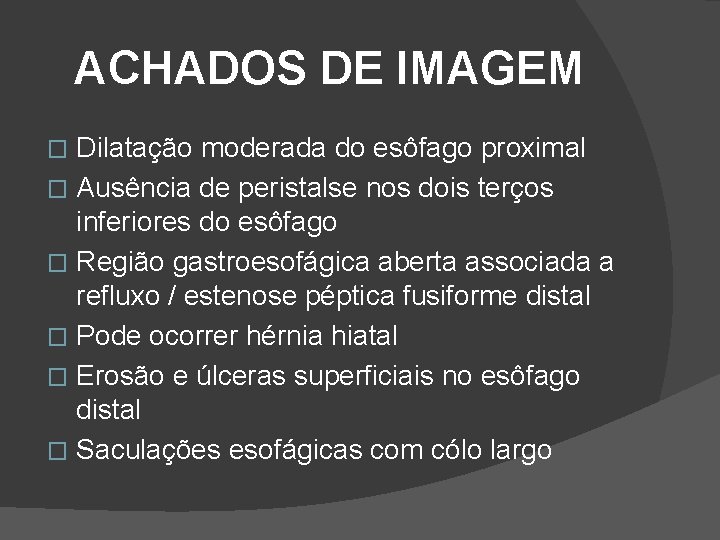

ACHADOS DE IMAGEM Dilatação moderada do esôfago proximal � Ausência de peristalse nos dois terços inferiores do esôfago � Região gastroesofágica aberta associada a refluxo / estenose péptica fusiforme distal � Pode ocorrer hérnia hiatal � Erosão e úlceras superficiais no esôfago distal � Saculações esofágicas com cólo largo �

Esclerodermia Moderada dilatação do esôfago, ausência de estenose na junção gastroesofágica e espessamento do relevo da mucosa.

Esclerodermia Dilatação esofágica com retardo de esvaziamento. Atrofia da musculatura lisa substituída por fibrose

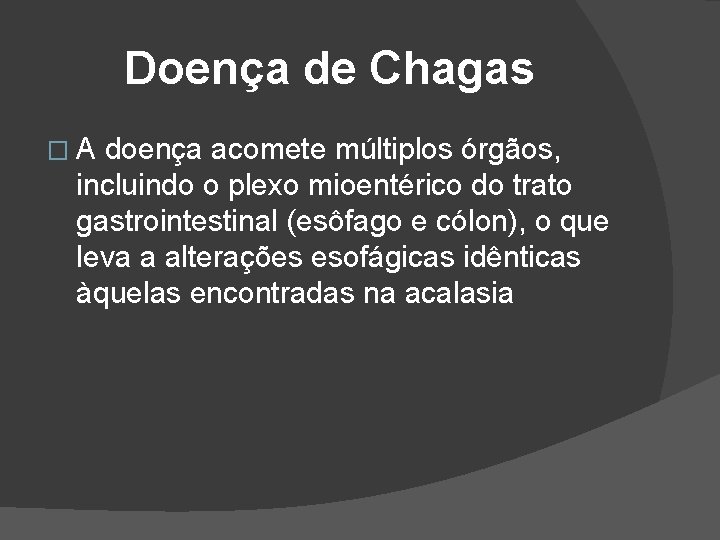

Doença de Chagas �A doença acomete múltiplos órgãos, incluindo o plexo mioentérico do trato gastrointestinal (esôfago e cólon), o que leva a alterações esofágicas idênticas àquelas encontradas na acalasia

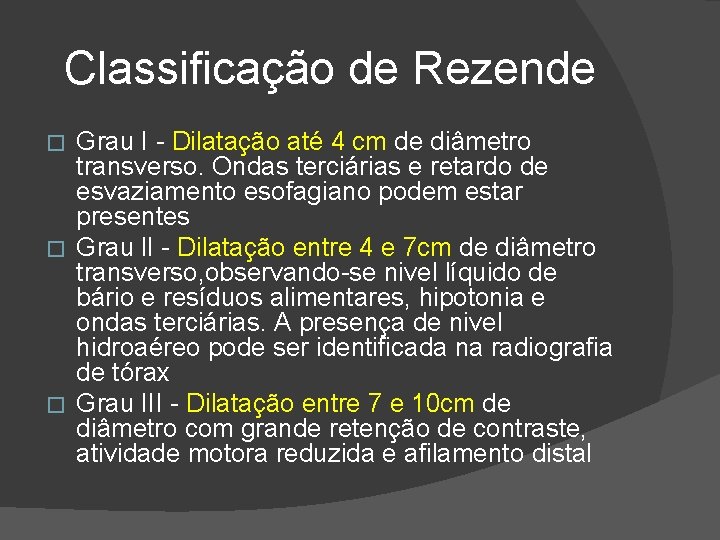

Classificação de Rezende Grau I - Dilatação até 4 cm de diâmetro transverso. Ondas terciárias e retardo de esvaziamento esofagiano podem estar presentes � Grau l. I - Dilatação entre 4 e 7 cm de diâmetro transverso, observando-se nivel líquido de bário e resíduos alimentares, hipotonia e ondas terciárias. A presença de nivel hidroaéreo pode ser identificada na radiografia de tórax � Grau III - Dilatação entre 7 e 10 cm de diâmetro com grande retenção de contraste, atividade motora reduzida e afilamento distal �

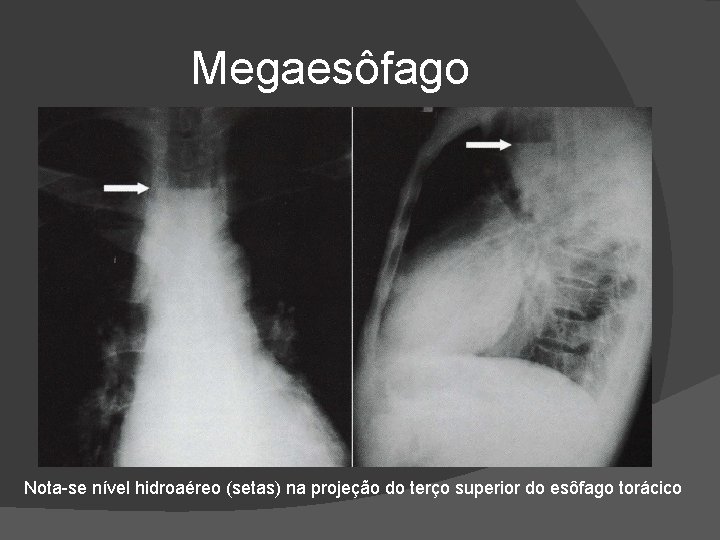

Megaesôfago Nota-se nível hidroaéreo (setas) na projeção do terço superior do esôfago torácico

Megaesôfago Acentuada dilatação do esôfago, com restos alimentares, retardo no esvaziamento, retenção do contraste, afilamento distal e ondas terciárias(dolicoesôfago)

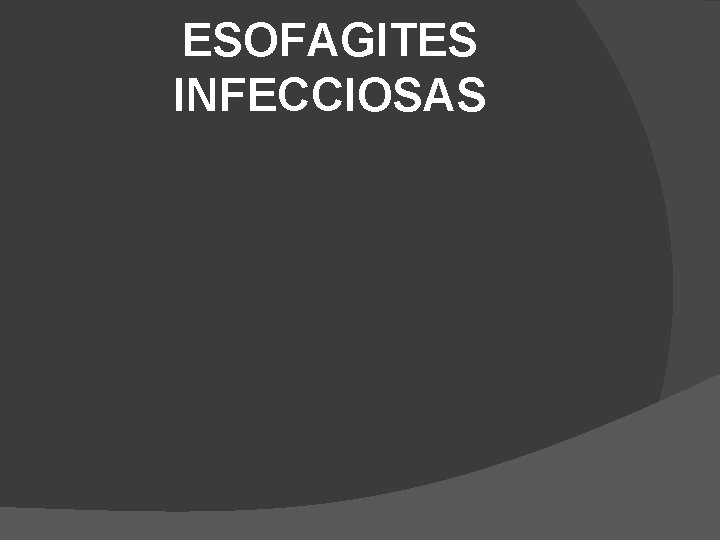

ESOFAGITES INFECCIOSAS

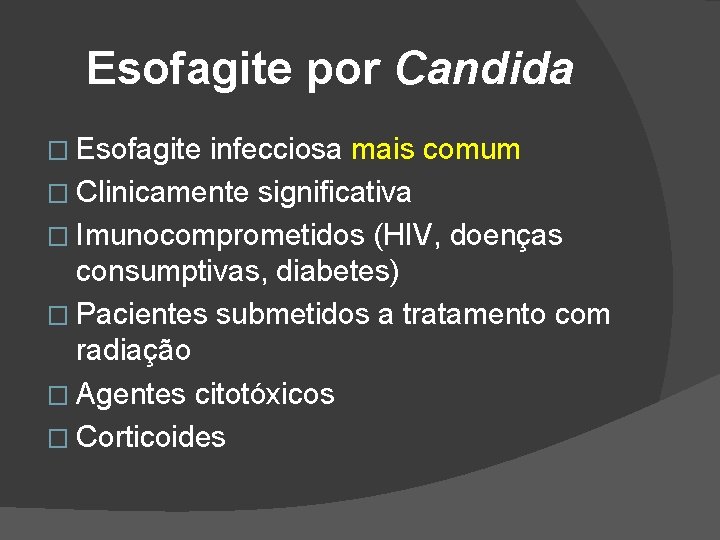

Esofagite por Candida � Esofagite infecciosa mais comum � Clinicamente significativa � Imunocomprometidos (HIV, doenças consumptivas, diabetes) � Pacientes submetidos a tratamento com radiação � Agentes citotóxicos � Corticoides

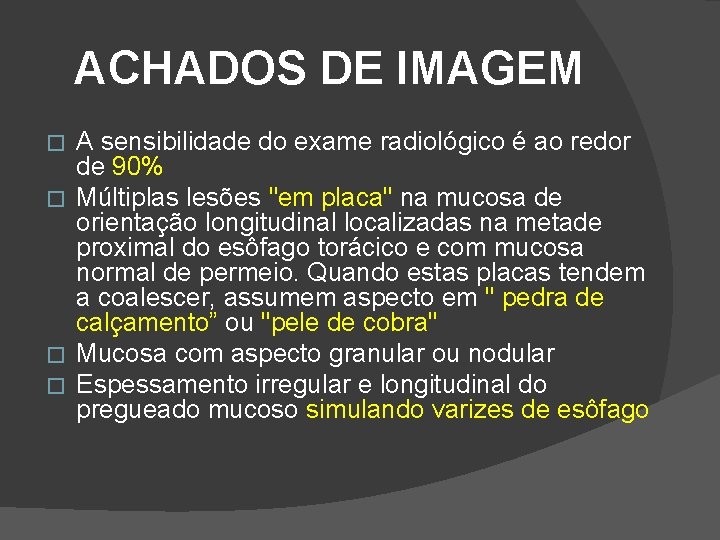

ACHADOS DE IMAGEM A sensibilidade do exame radiológico é ao redor de 90% � Múltiplas lesões "em placa" na mucosa de orientação longitudinal localizadas na metade proximal do esôfago torácico e com mucosa normal de permeio. Quando estas placas tendem a coalescer, assumem aspecto em " pedra de calçamento” ou "pele de cobra" � Mucosa com aspecto granular ou nodular � Espessamento irregular e longitudinal do pregueado mucoso simulando varizes de esôfago �

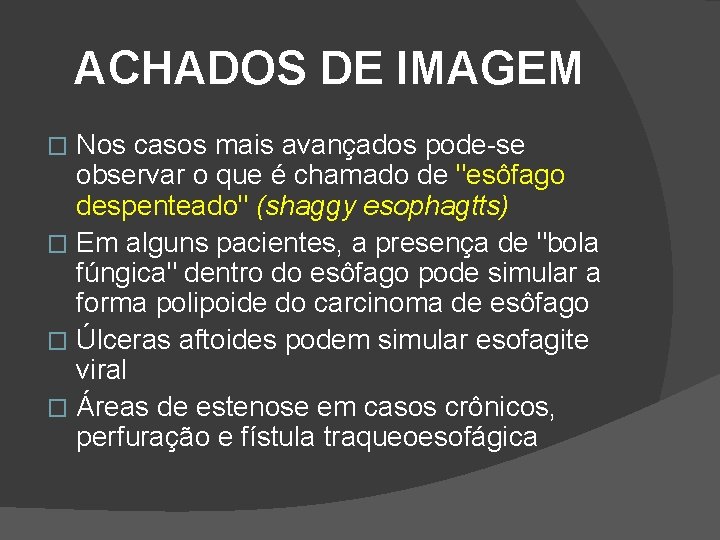

ACHADOS DE IMAGEM Nos casos mais avançados pode-se observar o que é chamado de "esôfago despenteado" (shaggy esophagtts) � Em alguns pacientes, a presença de "bola fúngica" dentro do esôfago pode simular a forma polipoide do carcinoma de esôfago � Úlceras aftoides podem simular esofagite viral � Áreas de estenose em casos crônicos, perfuração e fístula traqueoesofágica �

Esofagite por Candida Aperistalse e dilatação esofágica com micro ulcerações difusa

Pseudodiverticulose intramural do esôfago - os pseudodiverticulos são ductos de glândulas submucosas dilatadas - Candidiase falha de enchimento placa longitudinais

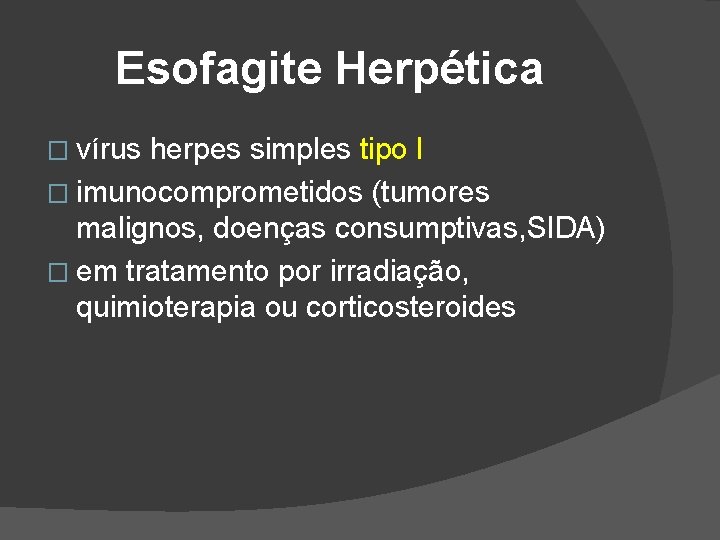

Esofagite Herpética � vírus herpes simples tipo I � imunocomprometidos (tumores malignos, doenças consumptivas, SIDA) � em tratamento por irradiação, quimioterapia ou corticosteroides

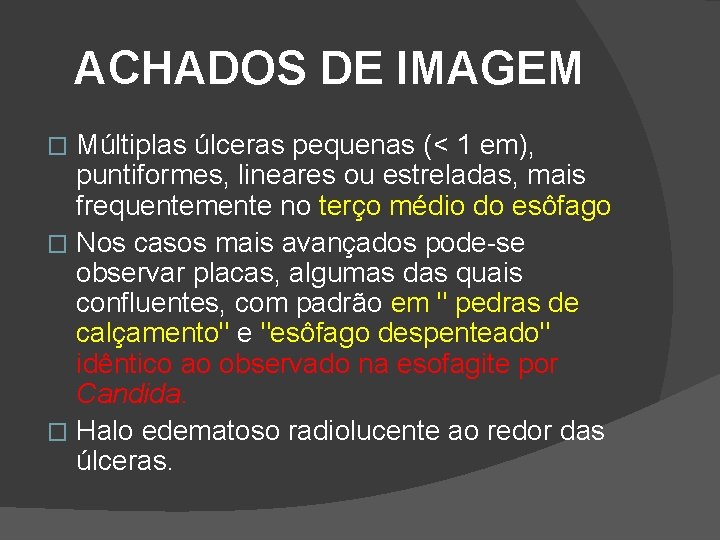

ACHADOS DE IMAGEM Múltiplas úlceras pequenas (< 1 em), puntiformes, lineares ou estreladas, mais frequentemente no terço médio do esôfago � Nos casos mais avançados pode-se observar placas, algumas das quais confluentes, com padrão em " pedras de calçamento" e "esôfago despenteado" idêntico ao observado na esofagite por Candida. � Halo edematoso radiolucente ao redor das úlceras. �

Esofagite por herpes simples - micro ulceras puntiformes e lineares. Ocorre em pacientes imunodeprimidos

Monilíase Aspecto de "esôfago despenteado", decorrente de múltiplas úlceras e placas pseudomembranosas.

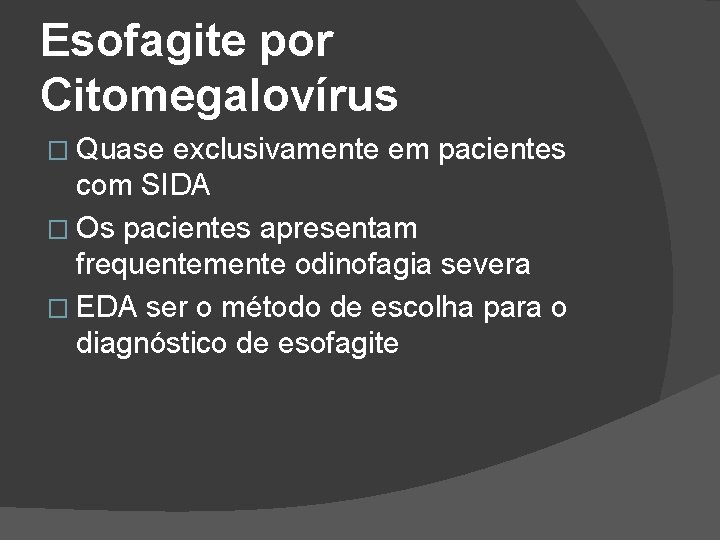

Esofagite por Citomegalovírus � Quase exclusivamente em pacientes com SIDA � Os pacientes apresentam frequentemente odinofagia severa � EDA ser o método de escolha para o diagnóstico de esofagite

Esofagite de refluxo Estenose do esôfago distal e espessamento do seu relevo mucoso

Esofagite por HIV

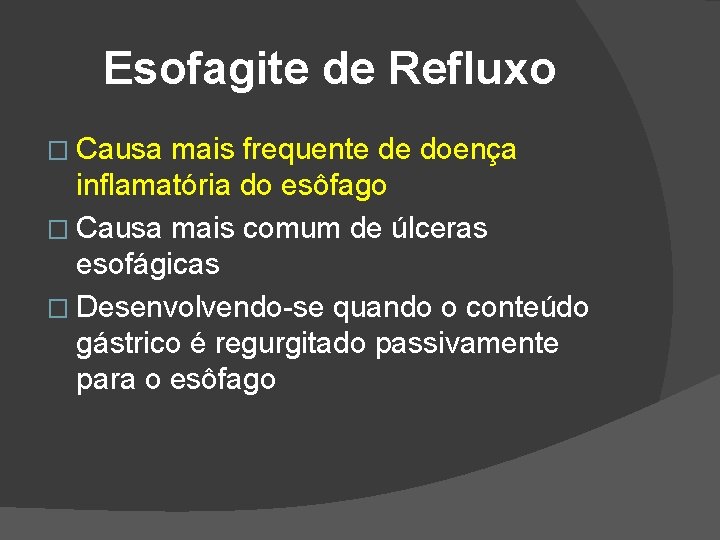

Esofagite de Refluxo � Causa mais frequente de doença inflamatória do esôfago � Causa mais comum de úlceras esofágicas � Desenvolvendo-se quando o conteúdo gástrico é regurgitado passivamente para o esôfago

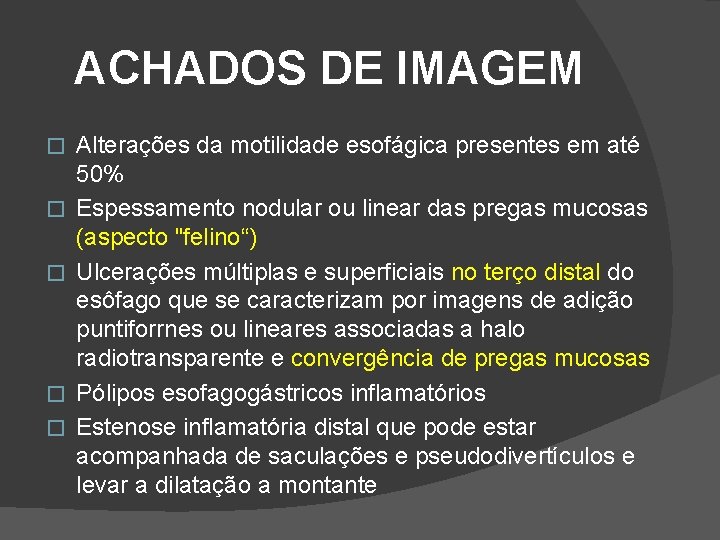

ACHADOS DE IMAGEM � � � Alterações da motilidade esofágica presentes em até 50% Espessamento nodular ou linear das pregas mucosas (aspecto "felino“) Ulcerações múltiplas e superficiais no terço distal do esôfago que se caracterizam por imagens de adição puntiforrnes ou lineares associadas a halo radiotransparente e convergência de pregas mucosas Pólipos esofagogástricos inflamatórios Estenose inflamatória distal que pode estar acompanhada de saculações e pseudodivertículos e levar a dilatação a montante

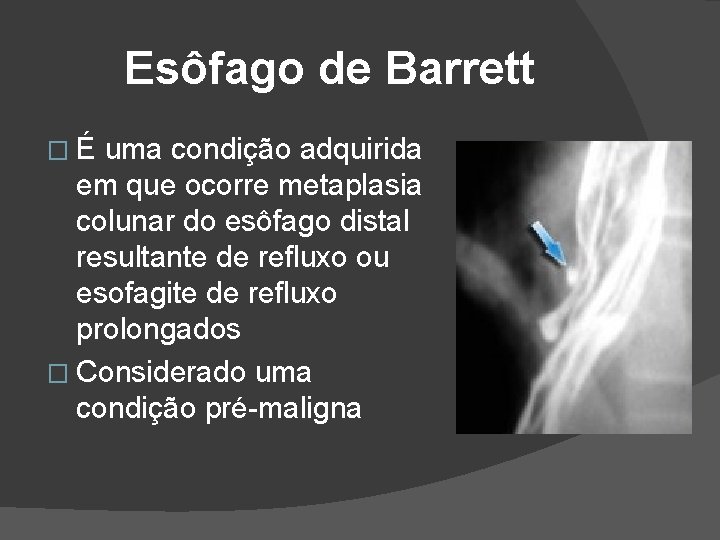

Esôfago de Barrett �É uma condição adquirida em que ocorre metaplasia colunar do esôfago distal resultante de refluxo ou esofagite de refluxo prolongados � Considerado uma condição pré-maligna

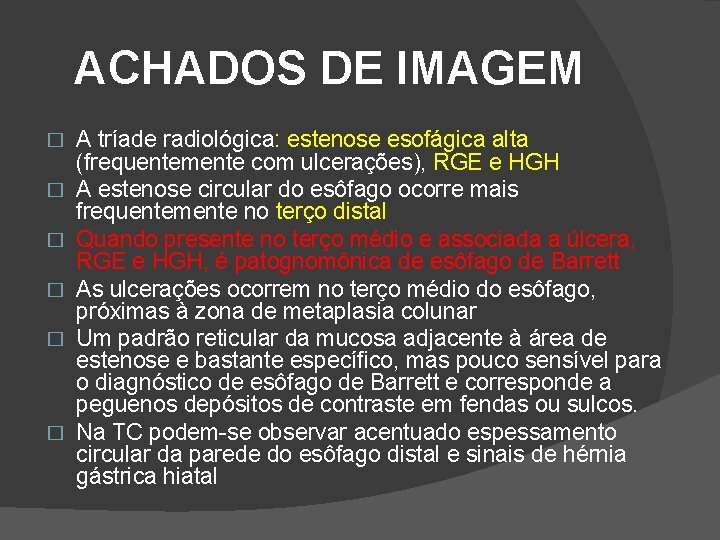

ACHADOS DE IMAGEM � � � A tríade radiológica: estenose esofágica alta (frequentemente com ulcerações), RGE e HGH A estenose circular do esôfago ocorre mais frequentemente no terço distal Quando presente no terço médio e associada a úlcera, RGE e HGH, é patognomônica de esôfago de Barrett As ulcerações ocorrem no terço médio do esôfago, próximas à zona de metaplasia colunar Um padrão reticular da mucosa adjacente à área de estenose e bastante específico, mas pouco sensível para o diagnóstico de esôfago de Barrett e corresponde a peguenos depósitos de contraste em fendas ou sulcos. Na TC podem-se observar acentuado espessamento circular da parede do esôfago distal e sinais de hérnia gástrica hiatal

Esôfago de Barrett Acentuado espessamento da parede e da mucosa do esôfago distal

Esôfago de Barrett

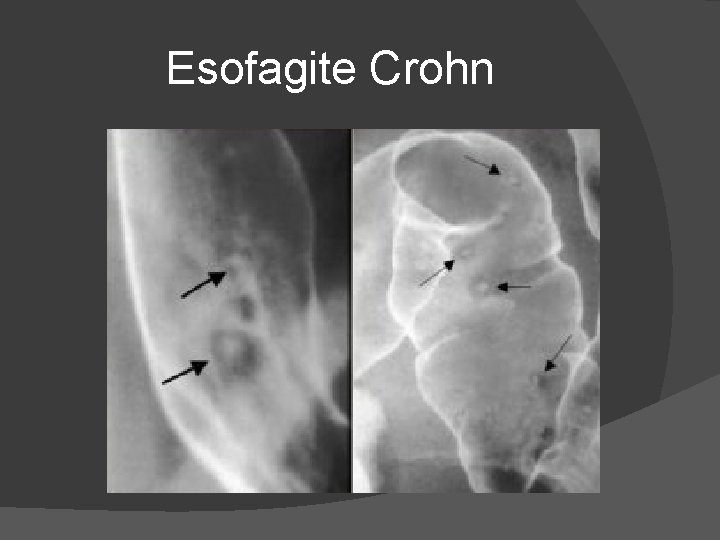

Esofagite Crohn

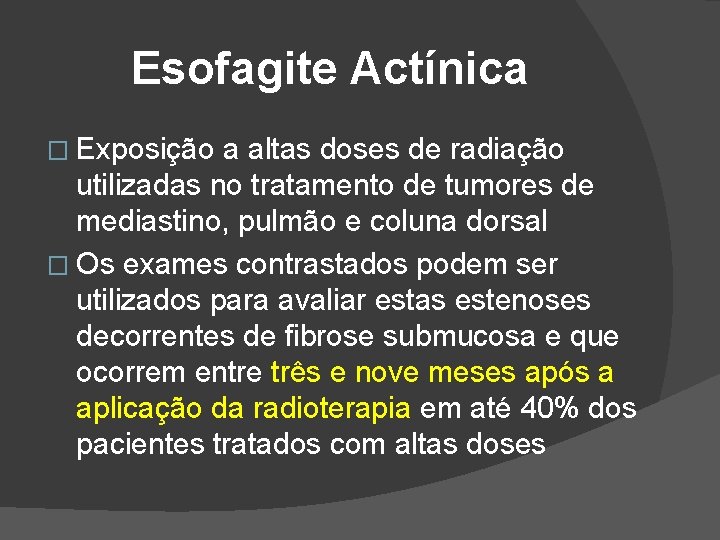

Esofagite Actínica � Exposição a altas doses de radiação utilizadas no tratamento de tumores de mediastino, pulmão e coluna dorsal � Os exames contrastados podem ser utilizados para avaliar estas estenoses decorrentes de fibrose submucosa e que ocorrem entre três e nove meses após a aplicação da radioterapia em até 40% dos pacientes tratados com altas doses

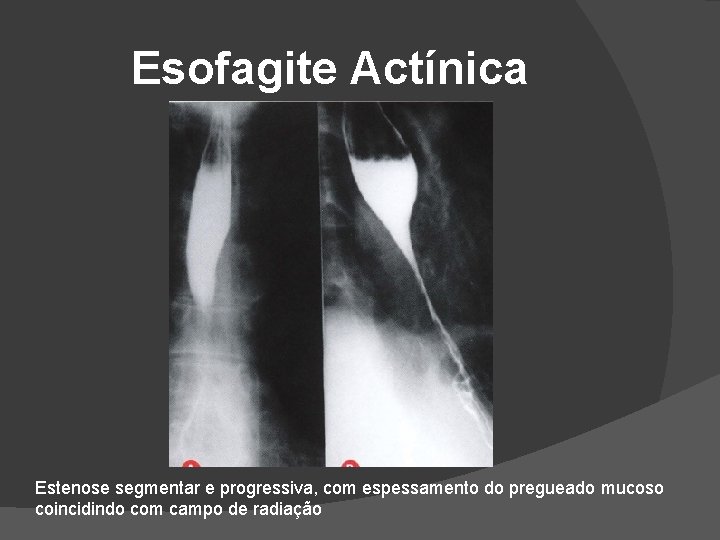

Esofagite Actínica Estenose segmentar e progressiva, com espessamento do pregueado mucoso coincidindo com campo de radiação

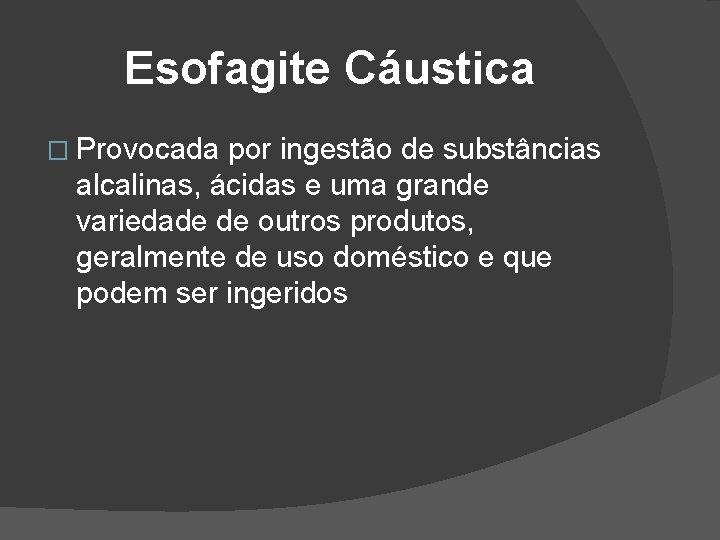

Esofagite Cáustica � Provocada por ingestão de substâncias alcalinas, ácidas e uma grande variedade de outros produtos, geralmente de uso doméstico e que podem ser ingeridos

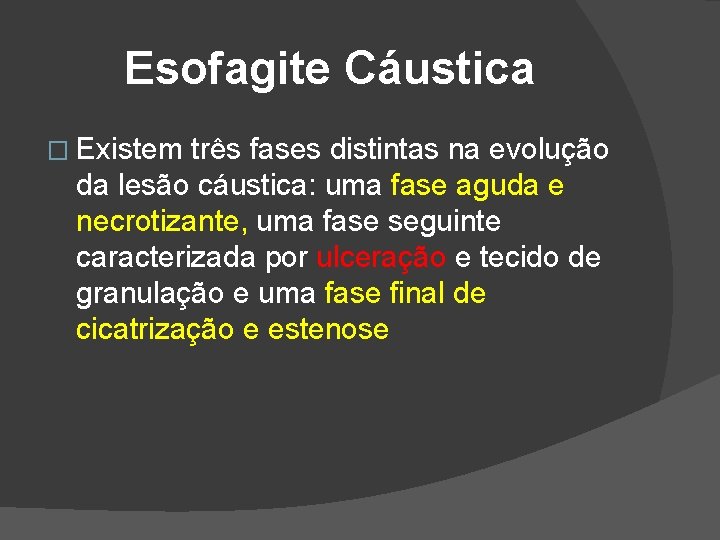

Esofagite Cáustica � Existem três fases distintas na evolução da lesão cáustica: uma fase aguda e necrotizante, uma fase seguinte caracterizada por ulceração e tecido de granulação e uma fase final de cicatrização e estenose

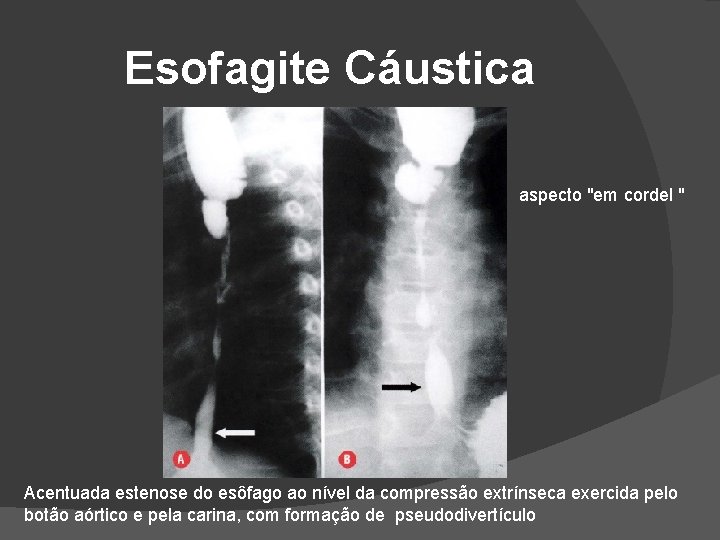

Esofagite Cáustica aspecto "em cordel " Acentuada estenose do esôfago ao nível da compressão extrínseca exercida pelo botão aórtico e pela carina, com formação de pseudodivertículo

Esofagite Cáustica Em terço médio e distai do esôfago observa-se redução progressiva do calibre, com contornos irregulares e pregueado mucosa espessado. Nota-se dilatação a montante e dificuldade no esvaziamento.

Esofagite por ingestão de soda cáustica com ulceração e dilatação esofágica 8 dias após a ingestão do produto Três meses após acentuada estenose cáustica do esôfago

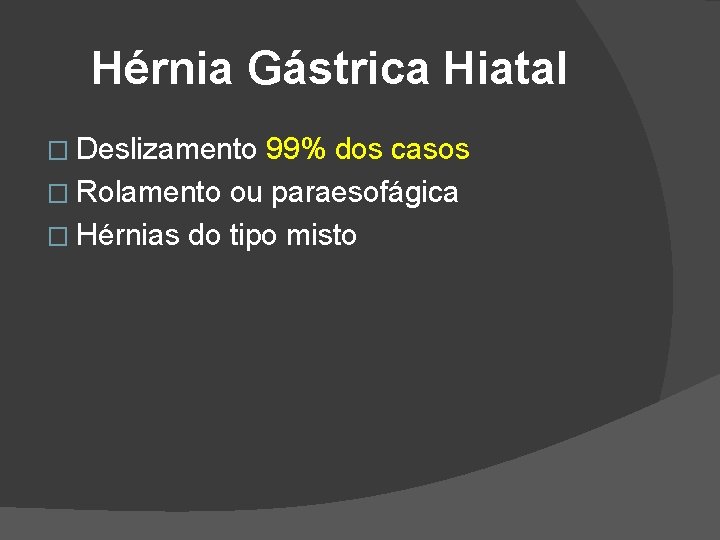

Hérnia Gástrica Hiatal � Deslizamento 99% dos casos � Rolamento ou paraesofágica � Hérnias do tipo misto

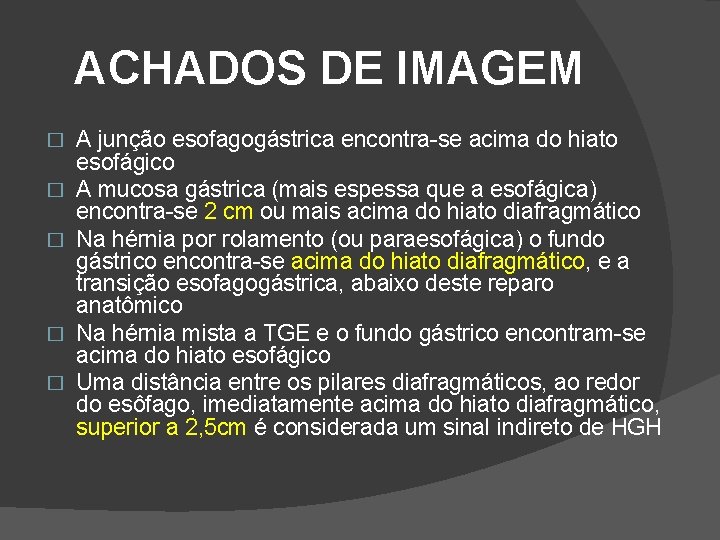

ACHADOS DE IMAGEM � � � A junção esofagogástrica encontra-se acima do hiato esofágico A mucosa gástrica (mais espessa que a esofágica) encontra-se 2 cm ou mais acima do hiato diafragmático Na hérnia por rolamento (ou paraesofágica) o fundo gástrico encontra-se acima do hiato diafragmático, e a transição esofagogástrica, abaixo deste reparo anatômico Na hérnia mista a TGE e o fundo gástrico encontram-se acima do hiato esofágico Uma distância entre os pilares diafragmáticos, ao redor do esôfago, imediatamente acima do hiato diafragmático, superior a 2, 5 cm é considerada um sinal indireto de HGH

Hérnia gástrica hiatal por deslizamento

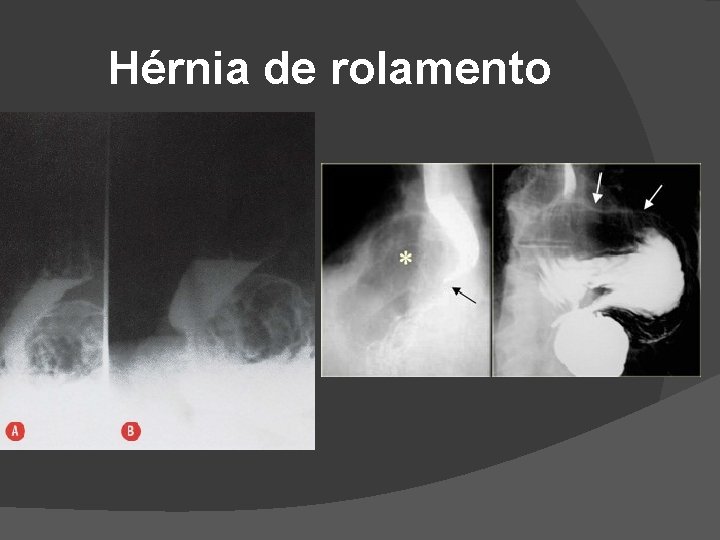

Hérnia de rolamento

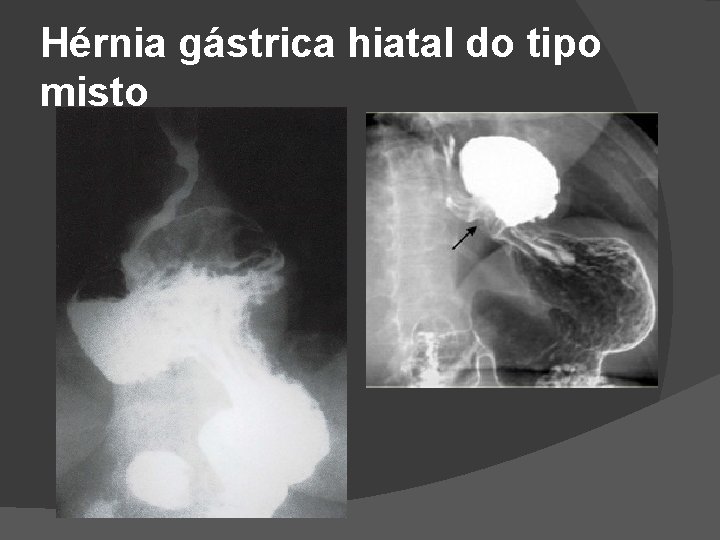

Hérnia gástrica hiatal do tipo misto

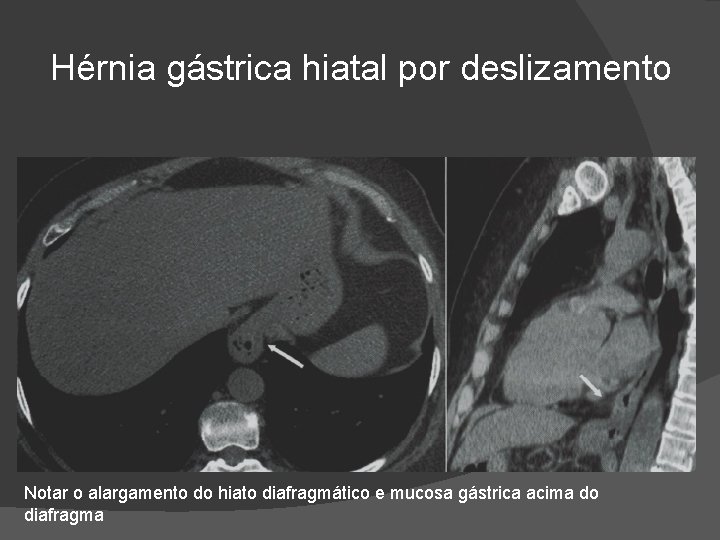

Hérnia gástrica hiatal por deslizamento Notar o alargamento do hiato diafragmático e mucosa gástrica acima do diafragma

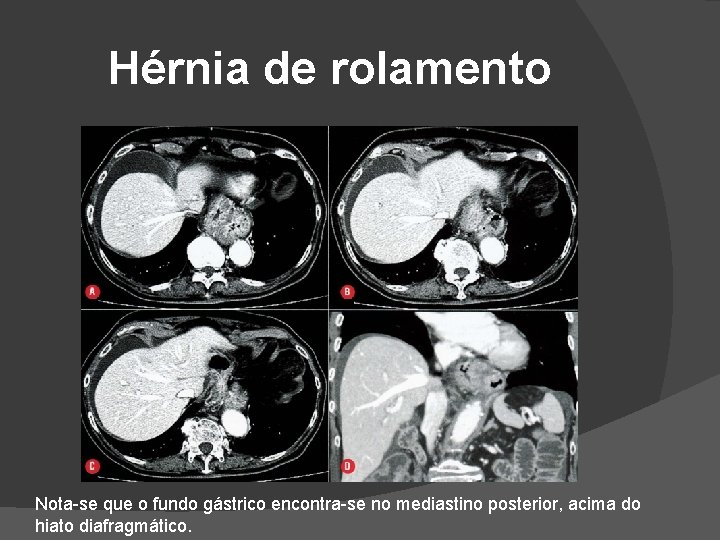

Hérnia de rolamento Nota-se que o fundo gástrico encontra-se no mediastino posterior, acima do hiato diafragmático.

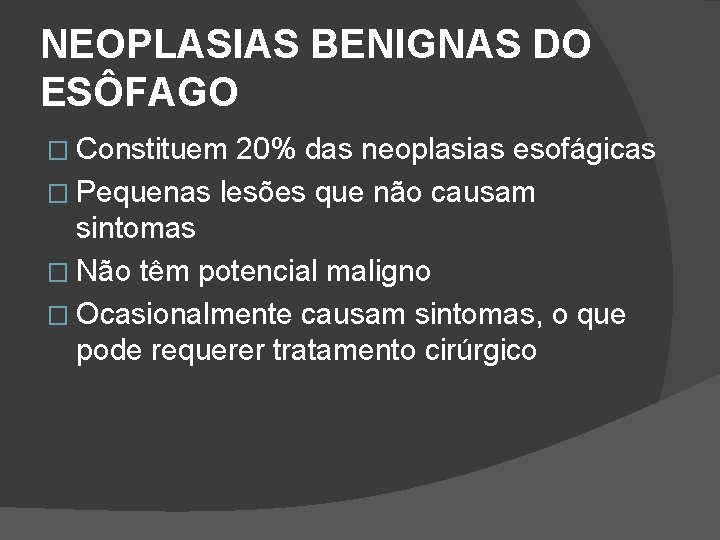

NEOPLASIAS BENIGNAS DO ESÔFAGO � Constituem 20% das neoplasias esofágicas � Pequenas lesões que não causam sintomas � Não têm potencial maligno � Ocasionalmente causam sintomas, o que pode requerer tratamento cirúrgico

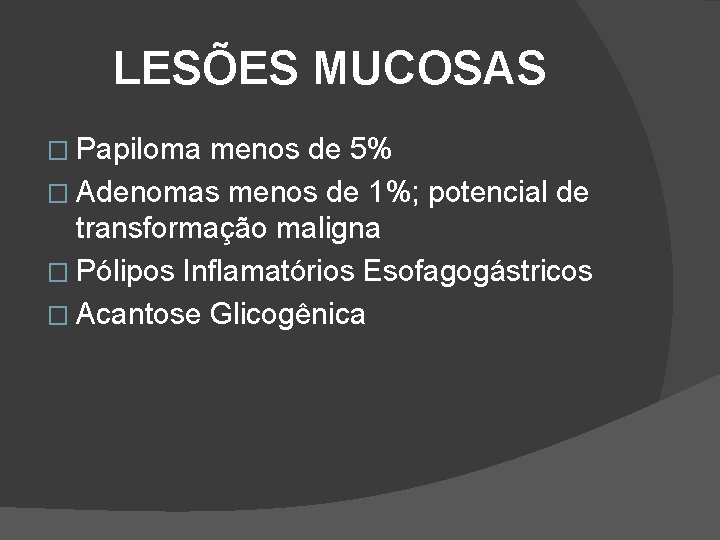

LESÕES MUCOSAS � Papiloma menos de 5% � Adenomas menos de 1%; potencial de transformação maligna � Pólipos Inflamatórios Esofagogástricos � Acantose Glicogênica

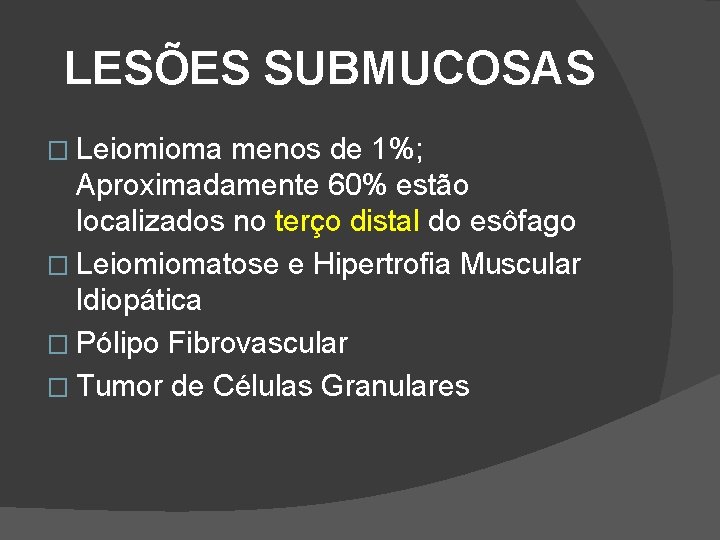

LESÕES SUBMUCOSAS � Leiomioma menos de 1%; Aproximadamente 60% estão localizados no terço distal do esôfago � Leiomiomatose e Hipertrofia Muscular ldiopática � Pólipo Fibrovascular � Tumor de Células Granulares

Leiomioma esofágico Pode ser assintomático. Raramente ulcera sangra ou sofre transformação maligna. Pode conter calcificações amorfas

Pólipo fibro vascular Raro mas é o 2° mais comum TU esofágico benigno

Pólipo esôfago gástrico inflamatório. Falha de enchimento polipóide no esôfago em continuidade com a prega gástrica espessada. Ocorre na evolução de esofagite crônica.

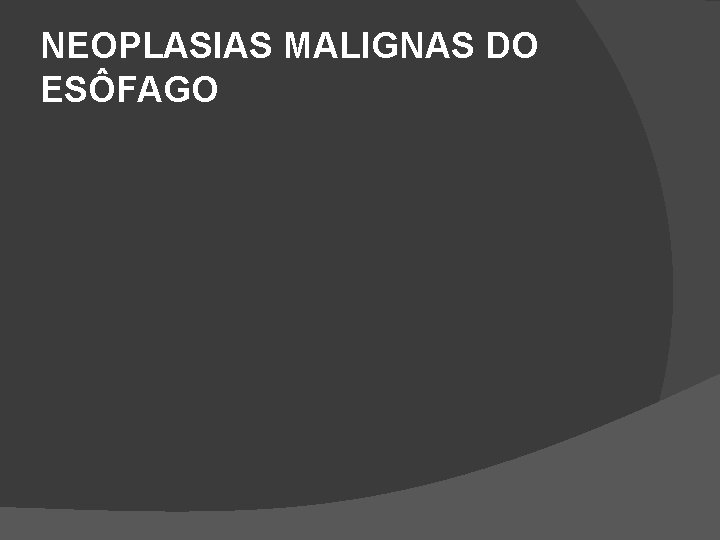

NEOPLASIAS MALIGNAS DO ESÔFAGO

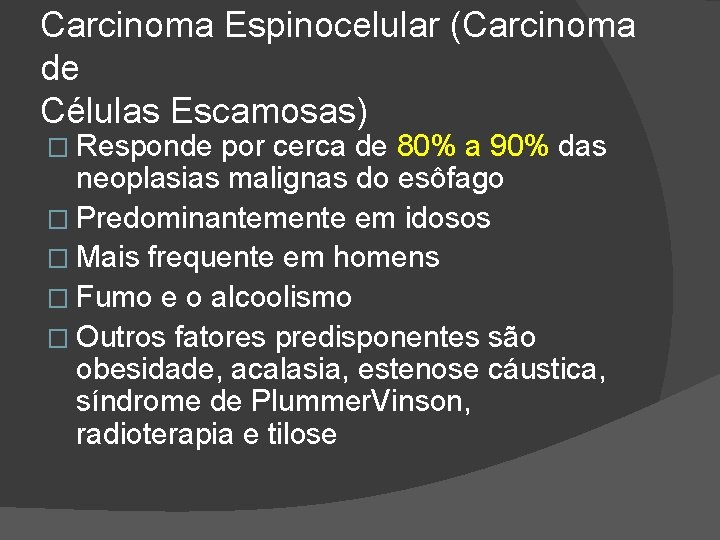

Carcinoma Espinocelular (Carcinoma de Células Escamosas) � Responde por cerca de 80% a 90% das neoplasias malignas do esôfago � Predominantemente em idosos � Mais frequente em homens � Fumo e o alcoolismo � Outros fatores predisponentes são obesidade, acalasia, estenose cáustica, síndrome de Plummer. Vinson, radioterapia e tilose

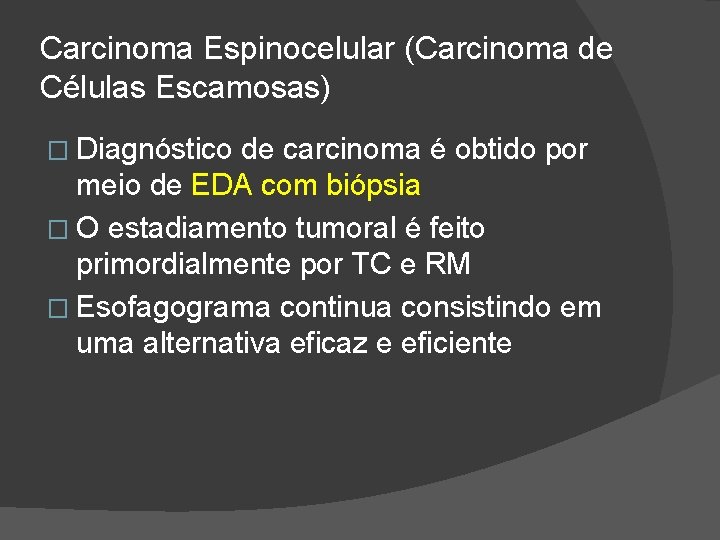

Carcinoma Espinocelular (Carcinoma de Células Escamosas) � Diagnóstico de carcinoma é obtido por meio de EDA com biópsia � O estadiamento tumoral é feito primordialmente por TC e RM � Esofagograma continua consistindo em uma alternativa eficaz e eficiente

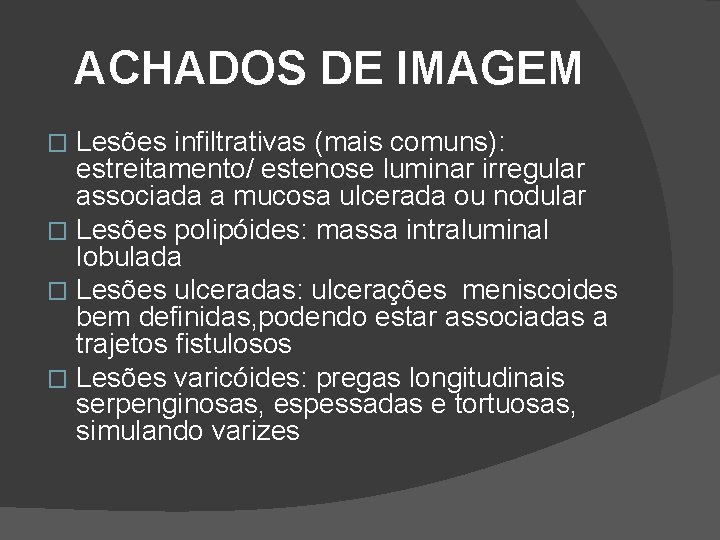

ACHADOS DE IMAGEM Lesões infiltrativas (mais comuns): estreitamento/ estenose luminar irregular associada a mucosa ulcerada ou nodular � Lesões polipóides: massa intraluminal lobulada � Lesões ulceradas: ulcerações meniscoides bem definidas, podendo estar associadas a trajetos fistulosos � Lesões varicóides: pregas longitudinais serpenginosas, espessadas e tortuosas, simulando varizes �

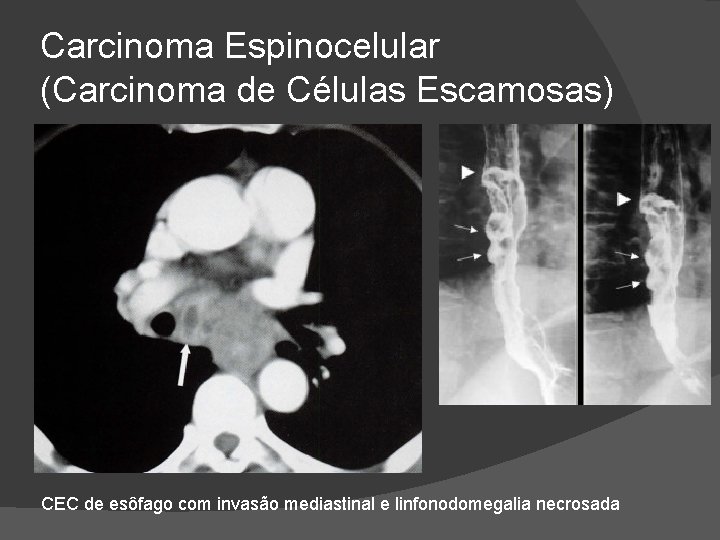

Carcinoma Espinocelular (Carcinoma de Células Escamosas) CEC de esôfago com invasão mediastinal e linfonodomegalia necrosada

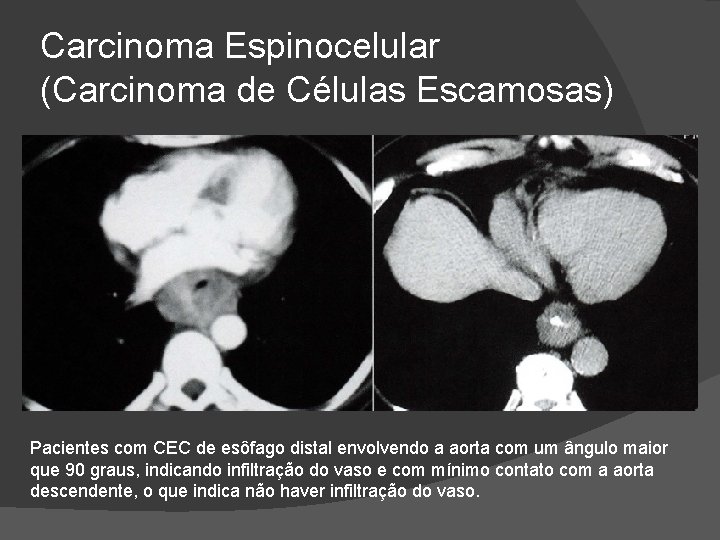

Carcinoma Espinocelular (Carcinoma de Células Escamosas) Pacientes com CEC de esôfago distal envolvendo a aorta com um ângulo maior que 90 graus, indicando infiltração do vaso e com mínimo contato com a aorta descendente, o que indica não haver infiltração do vaso.

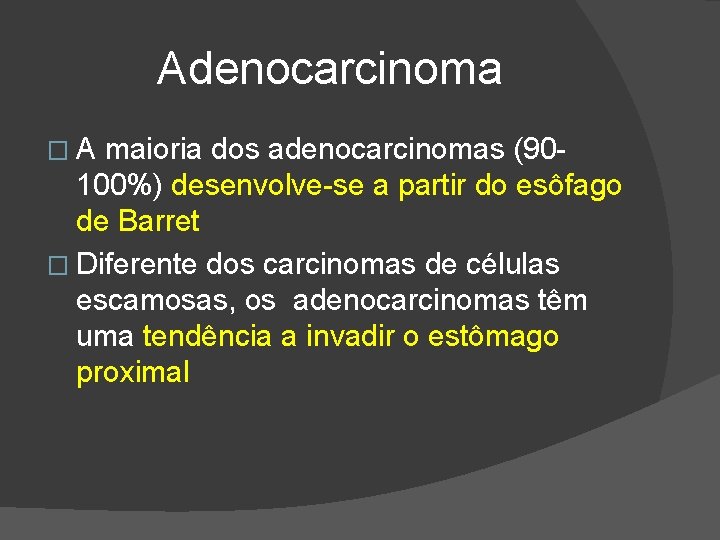

Adenocarcinoma �A maioria dos adenocarcinomas (90100%) desenvolve-se a partir do esôfago de Barret � Diferente dos carcinomas de células escamosas, os adenocarcinomas têm uma tendência a invadir o estômago proximal

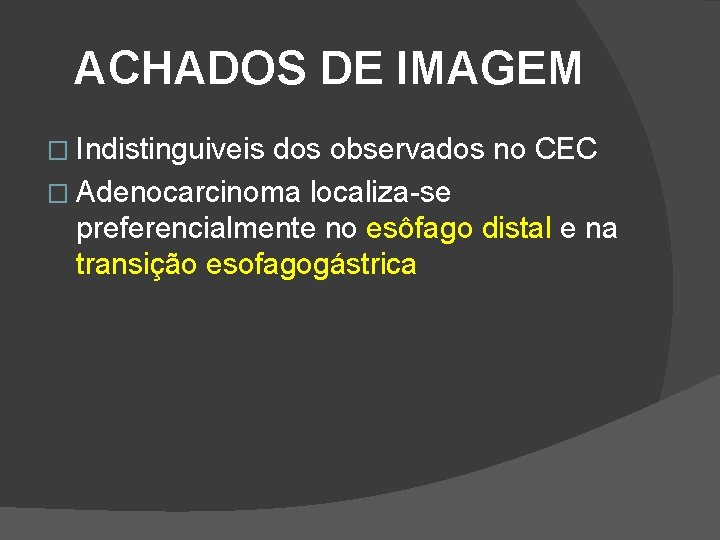

ACHADOS DE IMAGEM � Indistinguiveis dos observados no CEC � Adenocarcinoma localiza-se preferencialmente no esôfago distal e na transição esofagogástrica

Adenocarcinoma

Adenocarcinoma

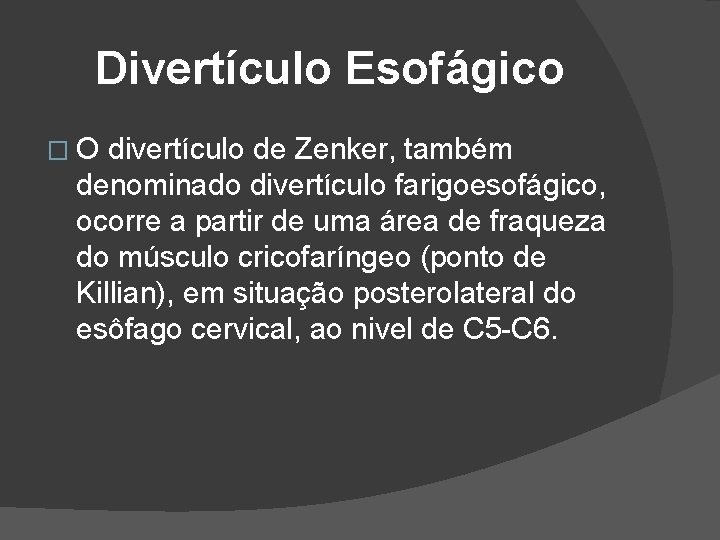

Divertículo Esofágico �O divertículo de Zenker, também denominado divertículo farigoesofágico, ocorre a partir de uma área de fraqueza do músculo cricofaríngeo (ponto de Killian), em situação posterolateral do esôfago cervical, ao nivel de C 5 -C 6.

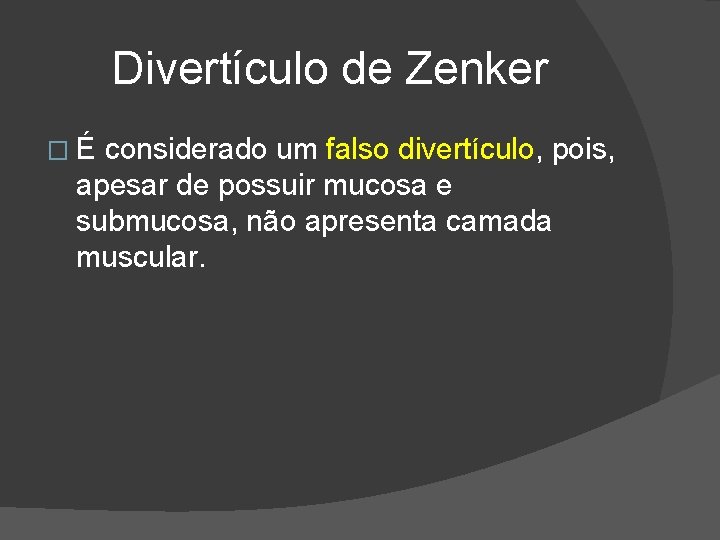

Divertículo de Zenker �É considerado um falso divertículo, pois, apesar de possuir mucosa e submucosa, não apresenta camada muscular.

Diverticulo de Zenker - divertículo de pulsão relacionado com fragilidade do músculo crico faringeo Pode causar disfagia ou obstrução esofágica.

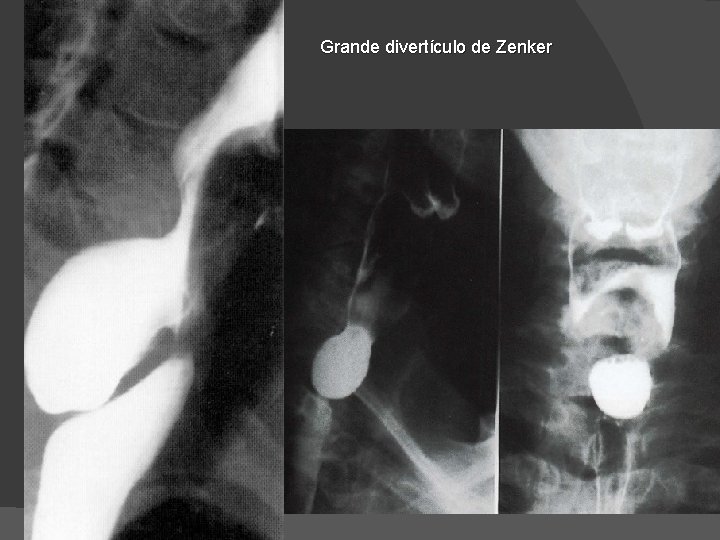

Grande divertículo de Zenker

Diverticulo de tração vertical

Diverticulo de tração torácica Fibrose cicatricial após linfadenite mediastinal. Geralmente há lifonodo calcificado adjacente

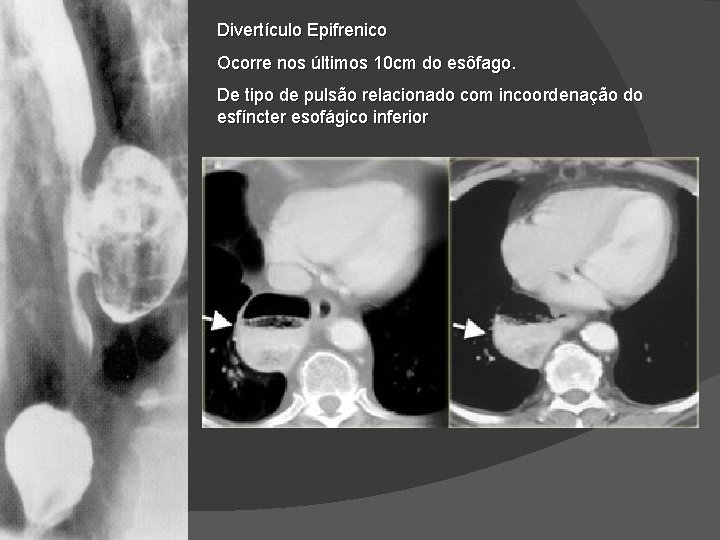

Divertículo Epifrenico Ocorre nos últimos 10 cm do esôfago. De tipo de pulsão relacionado com incoordenação do esfíncter esofágico inferior

Pseudo diverticulose esofágica intramural - dutos dilatados de glândulas submucosas. Candidiase é a causa mais comum.

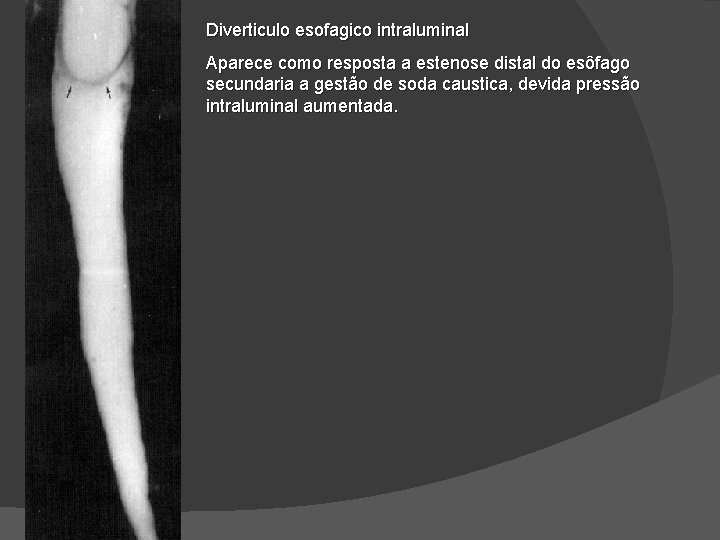

Diverticulo esofagico intraluminal Aparece como resposta a estenose distal do esôfago secundaria a gestão de soda caustica, devida pressão intraluminal aumentada.

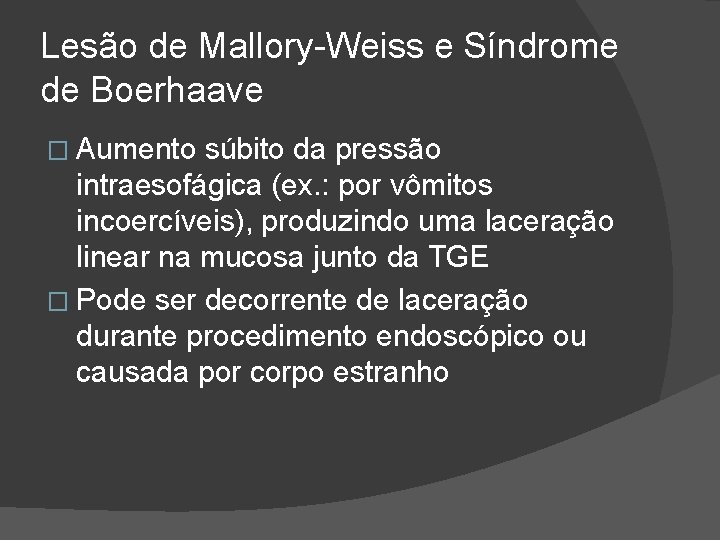

Lesão de Mallory-Weiss e Síndrome de Boerhaave � Aumento súbito da pressão intraesofágica (ex. : por vômitos incoercíveis), produzindo uma laceração linear na mucosa junto da TGE � Pode ser decorrente de laceração durante procedimento endoscópico ou causada por corpo estranho

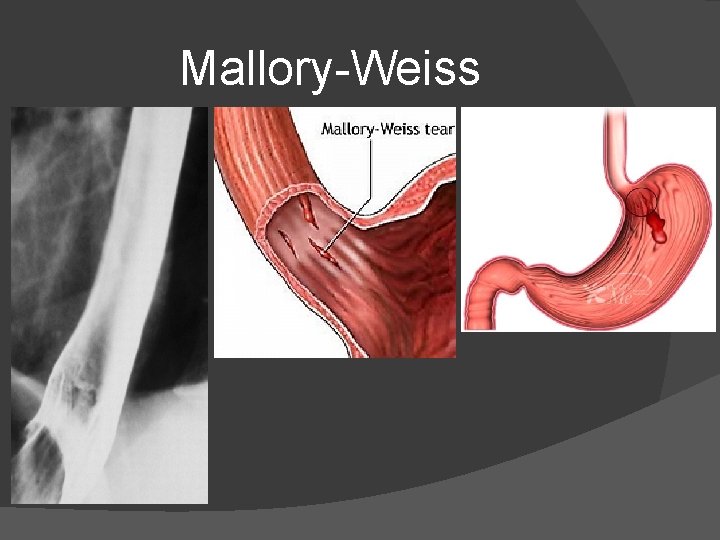

Mallory-Weiss

Síndrome de Boerhaave

Síndrome de Boerhaave

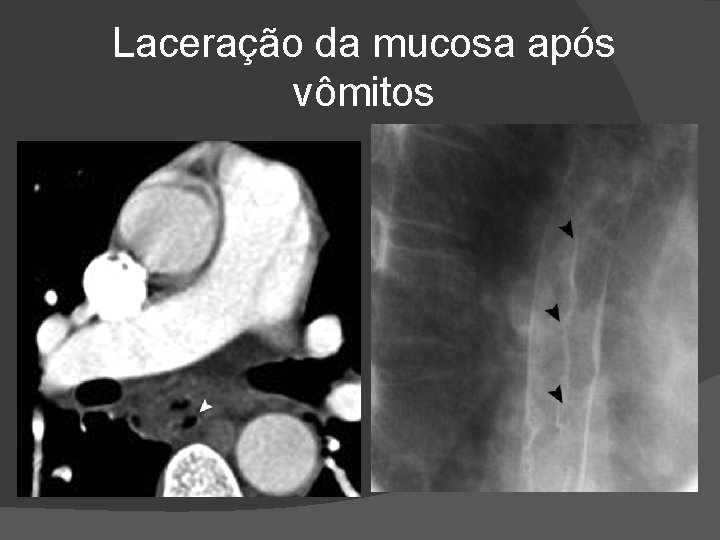

Laceração da mucosa após vômitos

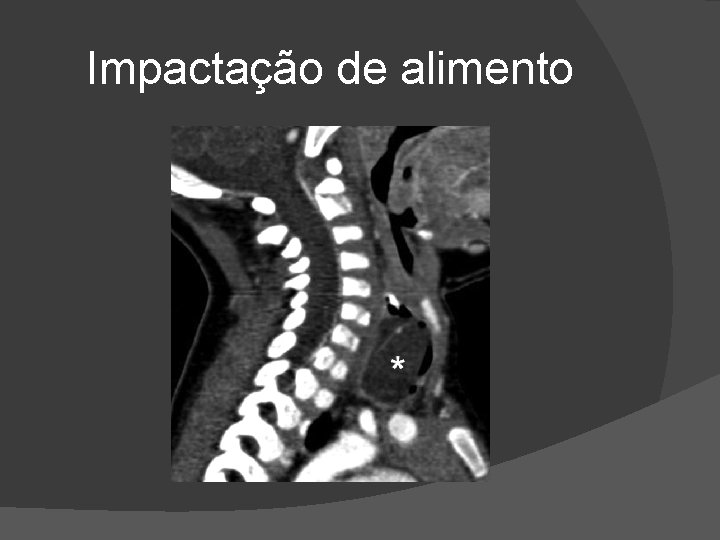

Impactação de alimento

Impactação de alimento

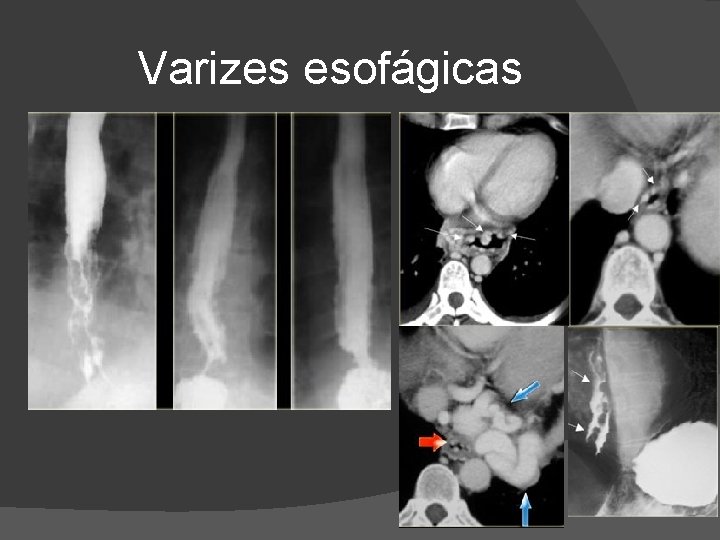

Varizes esofágicas

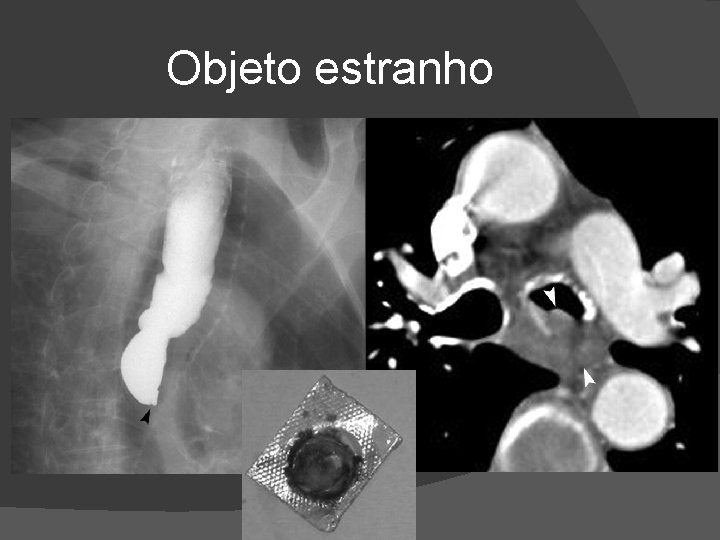

Objeto estranho

Objeto estranho
