Esercizio Sistema Trifase IR IS IT IN Determinare

Esercizio: Sistema Trifase IR IS IT IN Determinare : 1. Le correnti di fase 2. La corrente sul neutro

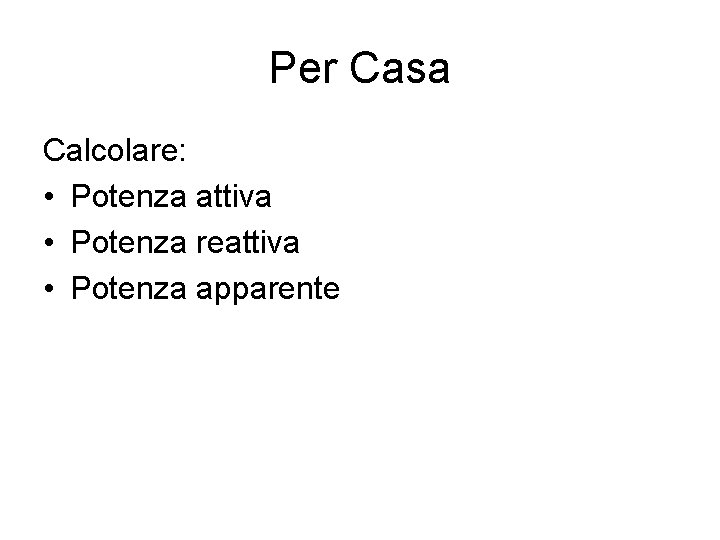

Per Casa Calcolare: • Potenza attiva • Potenza reattiva • Potenza apparente

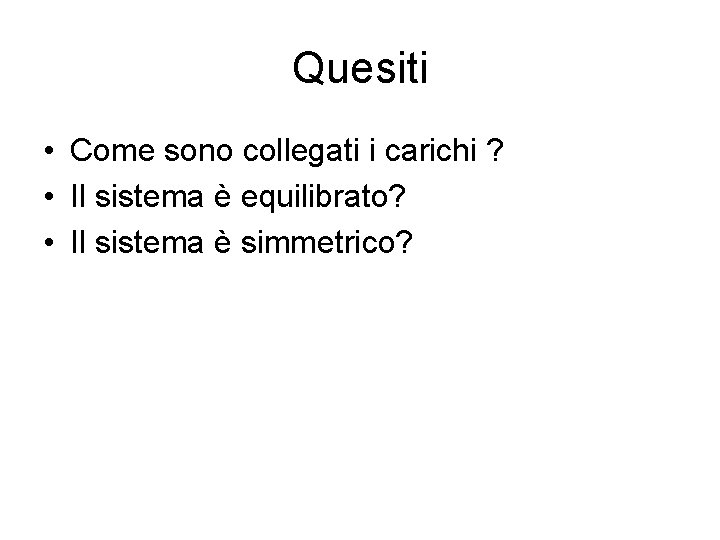

Quesiti • Come sono collegati i carichi ? • Il sistema è equilibrato? • Il sistema è simmetrico?

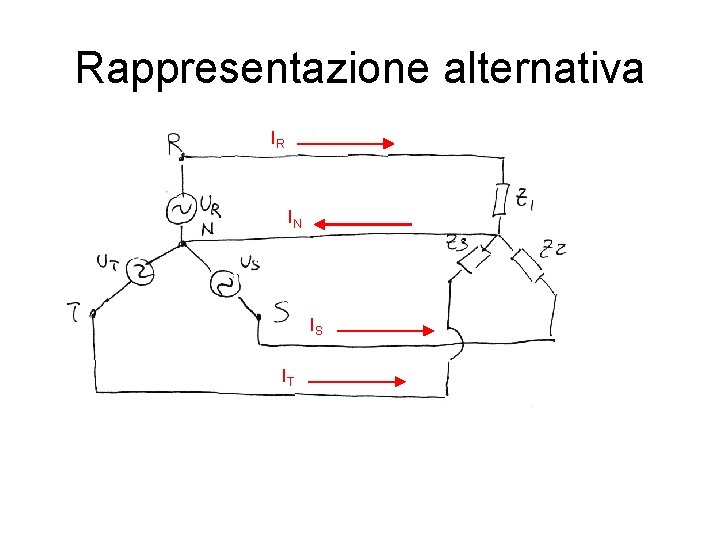

Rappresentazione alternativa IR IN IS IT

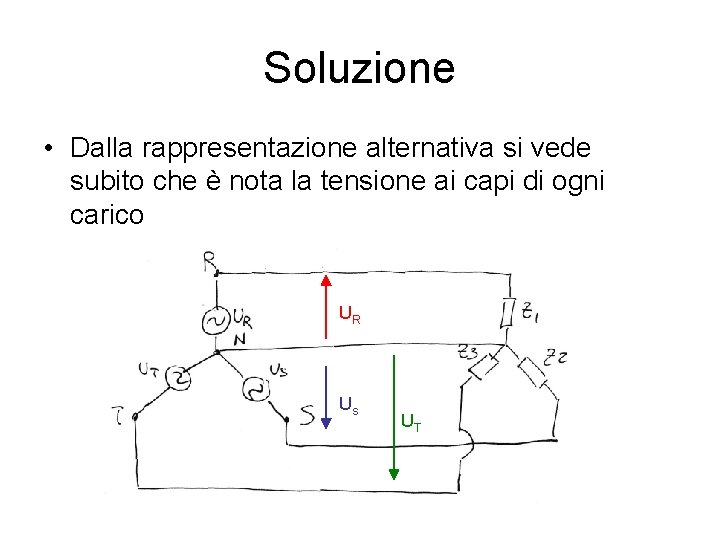

Soluzione • Dalla rappresentazione alternativa si vede subito che è nota la tensione ai capi di ogni carico UR Us UT

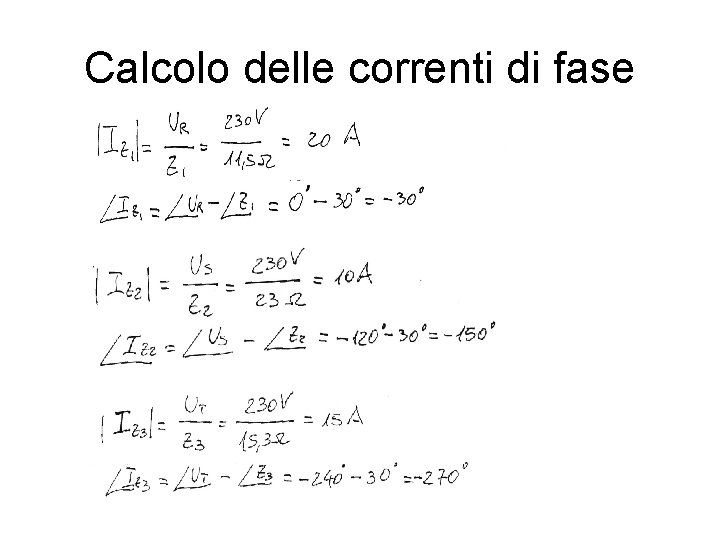

Calcolo delle correnti di fase

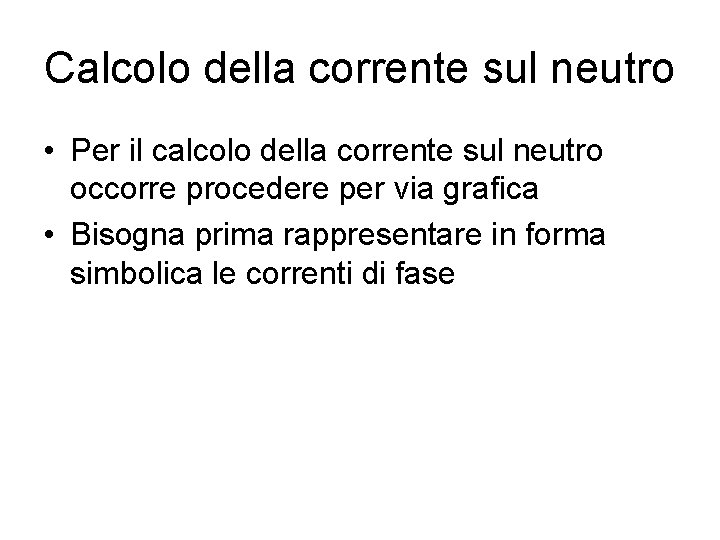

Calcolo della corrente sul neutro • Per il calcolo della corrente sul neutro occorre procedere per via grafica • Bisogna prima rappresentare in forma simbolica le correnti di fase

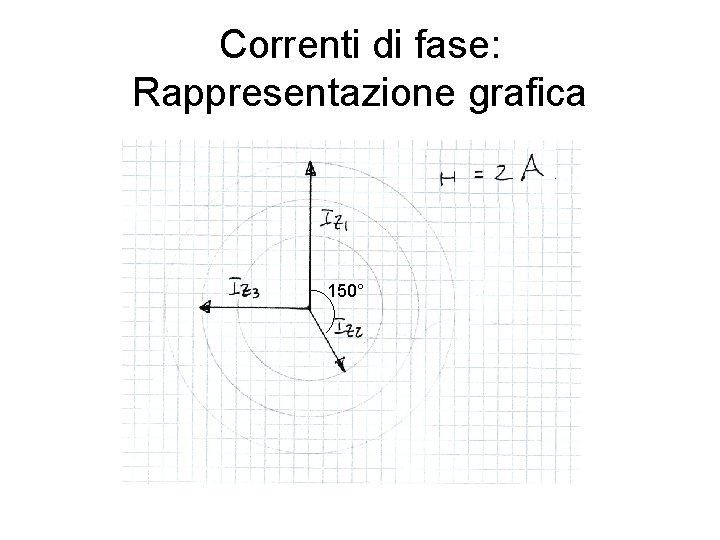

Correnti di fase: Rappresentazione grafica 150°

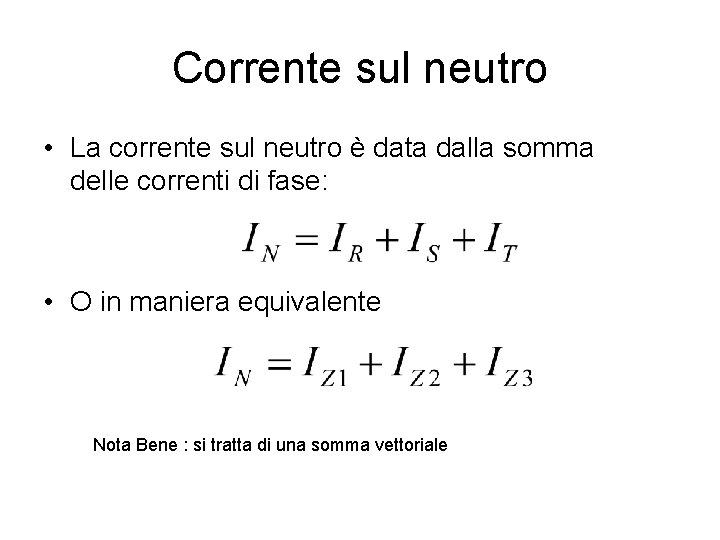

Corrente sul neutro • La corrente sul neutro è data dalla somma delle correnti di fase: • O in maniera equivalente Nota Bene : si tratta di una somma vettoriale

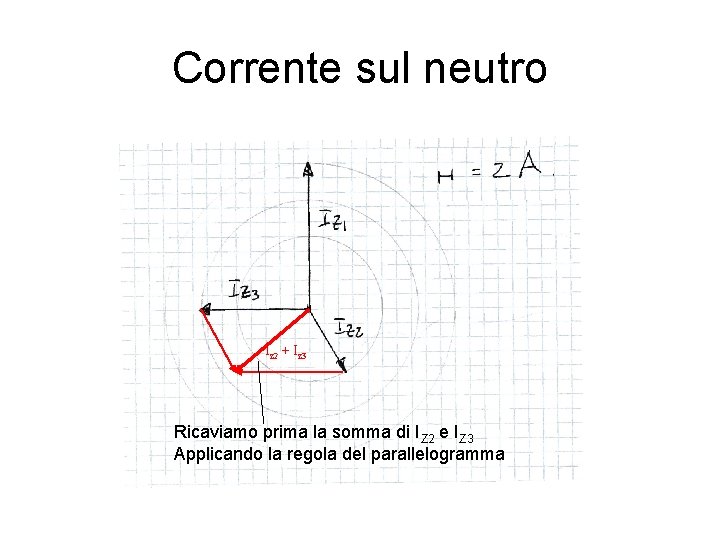

Corrente sul neutro Iz 2 + Iz 3 Ricaviamo prima la somma di IZ 2 e IZ 3 Applicando la regola del parallelogramma

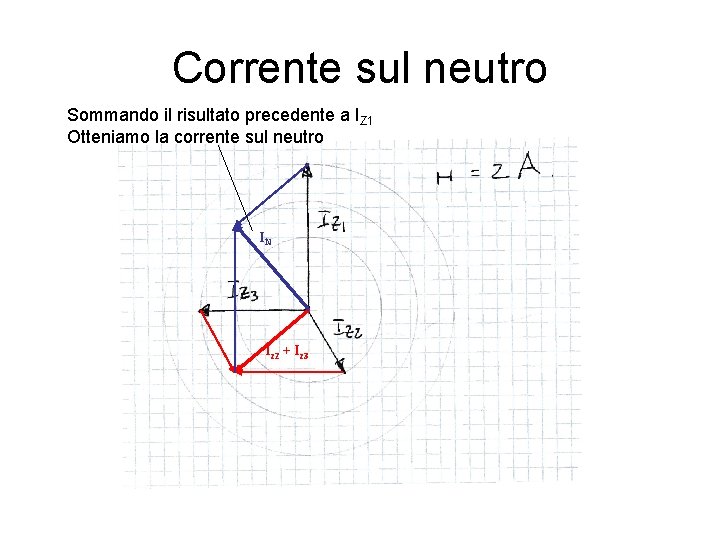

Corrente sul neutro Sommando il risultato precedente a IZ 1 Otteniamo la corrente sul neutro IN Iz 2 + Iz 3

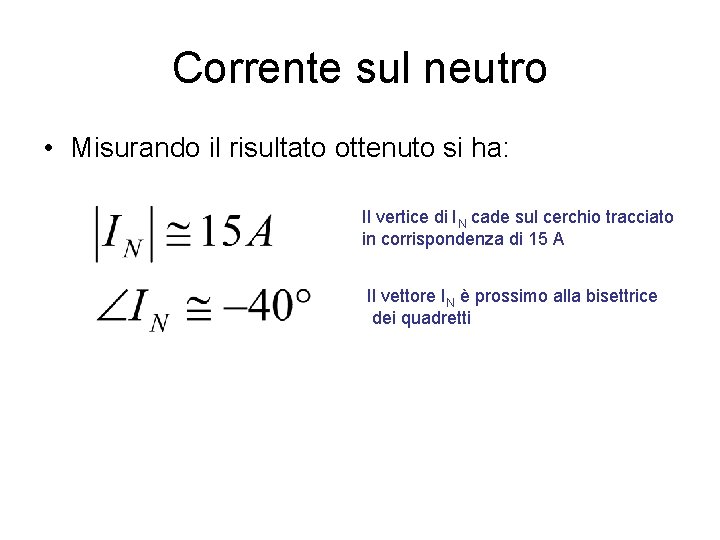

Corrente sul neutro • Misurando il risultato ottenuto si ha: Il vertice di IN cade sul cerchio tracciato in corrispondenza di 15 A Il vettore IN è prossimo alla bisettrice dei quadretti
