esercizio Internal Internal Internal Disponibile nelle dispense Internal

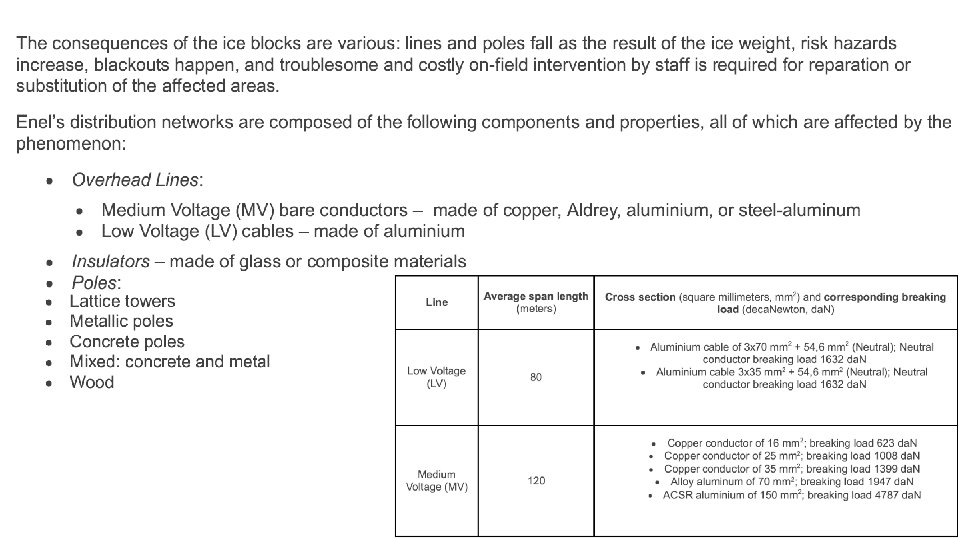

• esercizio Internal
Internal
Internal
Disponibile nelle dispense Internal
Internal
Internal
Come risolvo un problema ? • Comprensione del problema (9 finestre + risorse disponibili) • Definizione della soluzione ideale (Ideal Final Result) • Modellazione del problema (analisi funzionale) • Identificazione della contraddizione e/o del target Matrice TRIZ 40 principi inventivi Trimming Su-Field + 76 soluzioni Database degli effetti • Scelta della soluzione • Implementazione Internal
Risorse disponibili: • Traliccio • Supporto isolante • Cavo • Freddo + umiditá ghiaccio • Vento • Gravitá • Tensione / corrente Internal
Super-system System Micro-system Rete elettrica in funzione, ambiente freddo e umido Cavo in normale funzionamento Corrente e tensione all’interno del cavo di materiale alluminio / rame. Past Rete elettrica in funzione, ambiente freddo e umido Cavo umido e formazione del ghiaccio Cavo appesantito dal ghiaccio. Continua la formazione del ghiaccio Corrente e tensione all’interno del cavo di materiale alluminio / rame. Superficie esterna del cavo bagnata. Now Corrente e tensione all’interno del cavo di materiale alluminio / rame. Cavo allungato / deformato. Superficie esterna del cavo ghiacciata. Future Rete elettrica interrotta, ambiente freddo e umido Cavo spezzato a terra con ghiaccio Corrente e tensione all’interno del cavo di materiale alluminio / rame. Time Internal
Ideal Final Result La Potenza elettrica deve essere garantita in qualsiasi condizione meteo. Idealitá trasmissione Potenza elettrica senza cavi Internal
Sole Gravitá Il vento puó essere dannoso se troppo forte (fenomeno del galloping) oppure utile / trascurabile Modifica posizione Cavo Vento Modifica posizione Mantiene posizione Guida Aumenta temperatura Supporto isolante Tensione Interrompe Corrente Li possiamo considerare insieme Bagna Mantiene posizione Bagna Traliccio Object Mantiene posizione Bagna Diminuisce temperatura Freddo Super System Product Terreno Umiditá Diminuisce temperatura Li consideriamo insieme trascurabile sufficient Insufficient Harmful Excessive Internal
Corrente Aumenta temperatura Manicotto con sale Cavo Guida Interrompe Tensione Vento Modifica posizione Mantiene posizione Modifica posizione Ven Mantiene posizione Supporto isolante Ghiaccio Aumenta peso Mantiene posizione Cavo Modifica posizione Aumenta peso Mantiene posizione Guida Traliccio Aumenta temperatura Interrompe Tensione Supporto isolante Corrente Aumenta peso Ghiaccio Object Lavoro su queste due funzioni, prioritá alla funzione dannosa Super System Mantiene posizione Product Semplifico ulteriormente Traliccio Insufficient Mantiene posizione Terreno Harmful Gravitá Excessive Sole Internal
Gravitá Trovo soluzioni: • Posso modificare il ghiaccio? • Posso modificare il cavo? • Posso inserire un oggetto esterno? Fgrav Aumenta peso Ghiaccio Cavo Ghiaccio localizzato + vento “controllato” Ecc… Contatto elettrico con cavo deformato + Correnti parassite Fthermal Corrente Trovo soluzioni: • Posso modificare la corrente? • Posso modificare il cavo? • Posso inserire un oggetto esterno? Aumenta temperatura Cavo Ecc… Internal

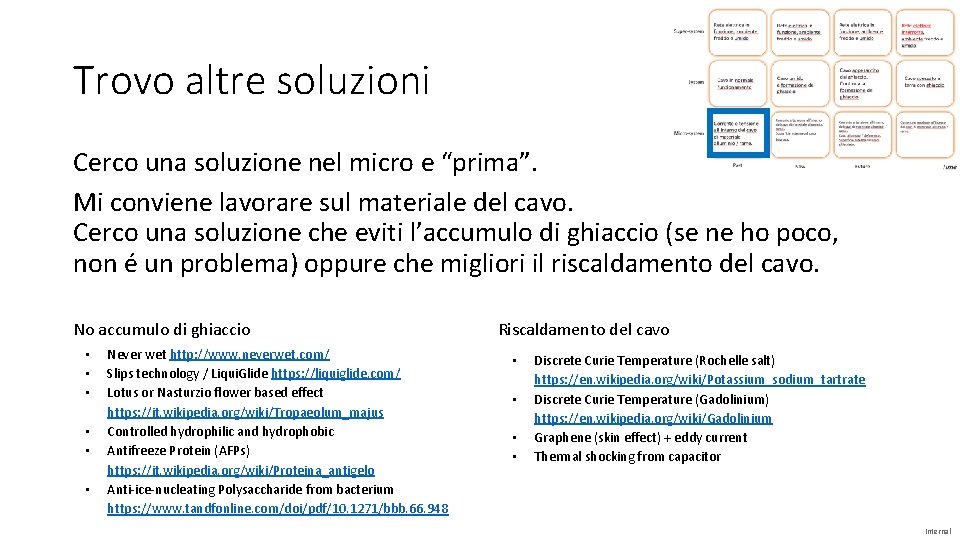

Trovo altre soluzioni Cerco una soluzione nel micro e “prima”. Mi conviene lavorare sul materiale del cavo. Cerco una soluzione che eviti l’accumulo di ghiaccio (se ne ho poco, non é un problema) oppure che migliori il riscaldamento del cavo. No accumulo di ghiaccio • • • Never wet http: //www. neverwet. com/ Slips technology / Liqui. Glide https: //liquiglide. com/ Lotus or Nasturzio flower based effect https: //it. wikipedia. org/wiki/Tropaeolum_majus Controlled hydrophilic and hydrophobic Antifreeze Protein (AFPs) https: //it. wikipedia. org/wiki/Proteina_antigelo Anti-ice-nucleating Polysaccharide from bacterium https: //www. tandfonline. com/doi/pdf/10. 1271/bbb. 66. 948 Riscaldamento del cavo • • Discrete Curie Temperature (Rochelle salt) https: //en. wikipedia. org/wiki/Potassium_sodium_tartrate Discrete Curie Temperature (Gadolinium) https: //en. wikipedia. org/wiki/Gadolinium Graphene (skin effect) + eddy current Thermal shocking from capacitor Internal
Selezione della soluzione • Valutazione della maturitá della soluzione proposta mediante Technology Readiness Level (TRL), scale 1 -9. https: //en. wikipedia. org/wiki/Technology_readiness_level • Verifica dei requisiti di progetto: • • • Efficacy Cost effectiveness Flexibility Robustness Easy installation, operation, maintenance Internal
