Esercitazione sul calcolo delle prestazioni acustiche passive degli edifici Progetto di 19 abitazioni in Località Candeglia (Pistoia) Cooper Casa, Pistoia Arch. Simone Secchi

Scelta dal campione per la verifica Indice di valutazione del potere fonoisolante apparente Æpartizioni tra alloggi con scarse prestazioni acustiche Æpartizioni tra alloggi con discontinuità Æpartizioni tra alloggi con strutture laterali leggere Indice di valutazione dell’isolamento acustico di facciata Æelementi di facciata con scarse prestazioni acustiche Æfacciate con presenza di molti elementi a scarso isolamento Æfacciate con grande superficie finestrata Indice di valutazione del livello di rumore impattivo Æsolai con scarse prestazioni acustiche Æsolai con strutture laterali leggere

prospetto

piano seminterrato

Piano terra D 2 m, n. T, w 40 d. B

piano primo R’w 50 d. B

h = 1, 5 m line a di vista dell a so rgen te sorgente sonora (centro corsia più distante) Sezione

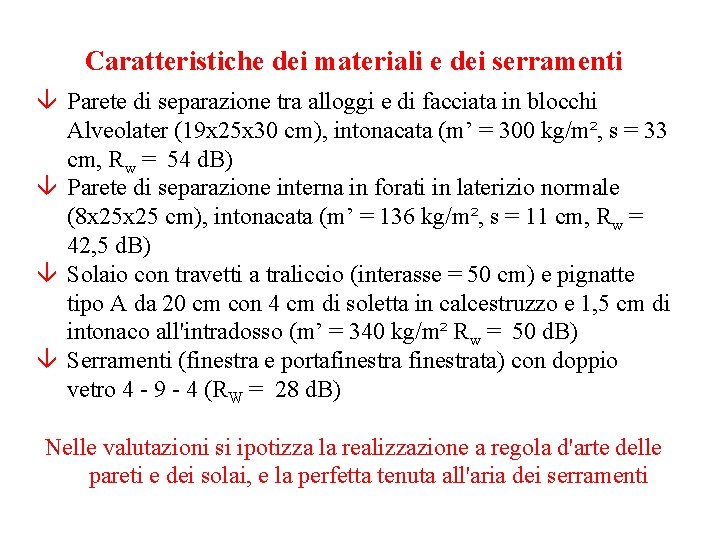

Caratteristiche dei materiali e dei serramenti â Parete di separazione tra alloggi e di facciata in blocchi Alveolater (19 x 25 x 30 cm), intonacata (m’ = 300 kg/m², s = 33 cm, Rw = 54 d. B) â Parete di separazione interna in forati in laterizio normale (8 x 25 cm), intonacata (m’ = 136 kg/m², s = 11 cm, Rw = 42, 5 d. B) â Solaio con travetti a traliccio (interasse = 50 cm) e pignatte tipo A da 20 cm con 4 cm di soletta in calcestruzzo e 1, 5 cm di intonaco all'intradosso (m’ = 340 kg/m² Rw = 50 d. B) â Serramenti (finestra e portafinestrata) con doppio vetro 4 - 9 - 4 (RW = 28 d. B) Nelle valutazioni si ipotizza la realizzazione a regola d'arte delle pareti e dei solai, e la perfetta tenuta all'aria dei serramenti

Calcolo dell’isolamento acustico di facciata R’ = Potere fonoisolante apparente di facciata (d. B) Lfs = Differenza di livello per forma della facciata (d. B) V = Volume dell'ambiente ricevente (80, 5 m 3) T 0 = Tempo d riverberazione di riferimento (0, 5 s) S = Superficie della facciata vista dall'interno (24, 5 m 2)

Calcolo del potere fonoisolante apparente di facciata Si trascura il termine relativo ai piccoli elementi di facciata (assenti) Inoltre si ha: Rmuratura = Potere fonoisolante della muratura (54 d. B) Smuratura = Superficie della muratura (17, 7 m 2) Rfinestra = Potere fonoisolante delle finestre (28 d. B) Sfinestre 1, 2 = Superficie delle finestre (5, 5 e 1, 3 m 2) S = Superficie della facciata (24, 5 m 2) K = Correzione per trasmissione laterale di facciata (2 d. B)

Calcolo della differenza di livello per forma della facciata

Calcolo dell’isolamento acustico di facciata

Verifica dell’isolamento acustico di facciata (riepilogo) Dati geometrici dell’ambiente interno V = 80. 5 m 3 Sfacc = 24. 5 m² Dati della facciata Superficie (m²) muratura 17. 7 finestra 1 5. 5 finestra 2 1. 3 globale 24. 5 Differenza per forma della facciata Contributo della trasmissione laterale D 2 m, n. T, w = 34 < 40 (d. B) Rw 54 28 28 34 0 0 (NON verificato)

Calcolo semplificato del potere fonoisolante apparente R'w = Rw - CL Rw = Indice di valutazione del potere fonoisolante della partizione (54 d. B) CL = contributo della trasmissione sonora laterale (d. B)

Calcolo semplificato della trasmissione sonora laterale (CL) Calcolo della massa superficiale media delle strutture laterale Parete di separazione tra alloggi: m’ = 300 kg/m² Parete di facciata: m’ = 300 kg/m² Tramezzo interno: m’ = 136 kg/m² Solai + massetto e pavimentazione: m’ = 340 + 100 = 440 kg/m²

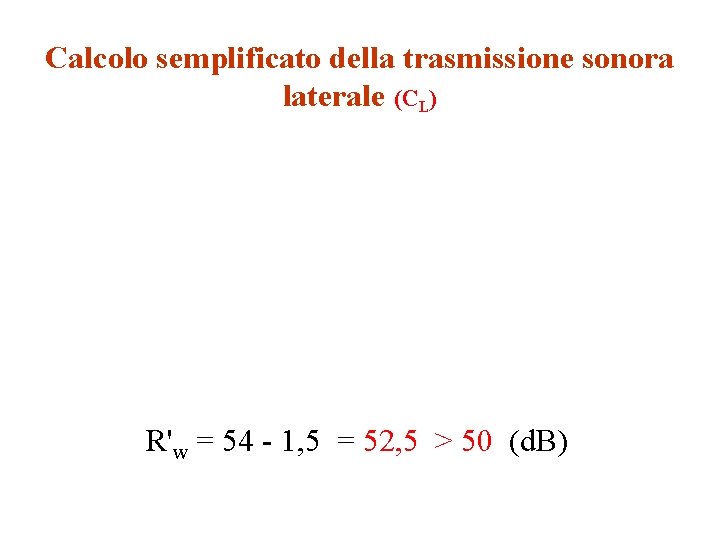

Calcolo semplificato della trasmissione sonora laterale (CL) R'w = 54 - 1, 5 = 52, 5 > 50 (d. B)
