Escuela Técnica Superior de Ingeniería de Edificación Actuación Acústica en el Centro de Arte Contemporáneo Modalidad: Científico Técnico Autor: Miguel Ángel Fernández Martínez Director PFG: Amadeo Pascual Galan Ignacio Guillen Guillamón

Índice Proyecto · Introducción · Aislamiento acústico · Acondicionamiento acústico · Instalaciones · Bibliografía Exposición · Descripción del edificio · Premisas de partida · Aislamiento acústico · Acondicionamiento acústico · Instalaciones · Conclusiones · Normativa de aplicación

Descripción del edificio n n Emplazado en la Plaza de la Mercé (Valencia) Compuesto por: ¨ ¨ ¨ planta sótano (taller, almacenes, recinto de instalaciones, vestuarios) planta baja (sala de conferencias, cafetería, tienda, almacén, aseo) 1ª planta (2 salas de exposiciones, sala multimedia, aseo) 2ª planta (2 salas de exposiciones, dirección, secretaría, aseo) 3ª planta (sala de exposición exterior, recinto de instalaciones, almacén, aseo)

Premisas de partida n n El diseño del edificio no variará, estableciéndose alguna modificación puntual que no afecte al estado inicial de la fachada, estructura o distribución interior. La actuación se limitara a: la ejecución de trasdosados ¨ disposición de suelos flotantes ¨ aplicación de revestimientos ¨ Plano emplazamiento

Aislamiento acústico n n El edificio proyectado tiene un uso cultural y constituye una única unidad de uso Zonificación Ejemplo zonificación planta baja

Aislamiento acústico n Fachada: ¨ ¨ n El punto crítico del aislamiento de las fachadas siempre lo constituye el hueco. Se ha elegido un vidrio laminar para el acristalamiento de la fachada formado por dos o más laminas de vidrio unidas entre si por un plástico. Cálculo aislamiento acústico entre recintos interiores n Mediante la opción simplificada: ¨ ¨ Es una solución valida y cumple las exigencias prestacionales del DB-HR. Proporciona soluciones efectivas pero sobredimensionadas.

Aislamiento acústico n Cubierta invertida resuelta con pavimento flotante

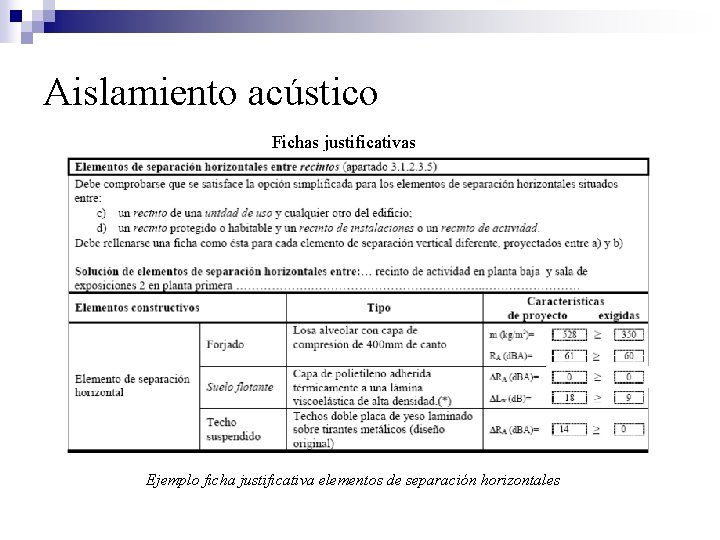

Aislamiento acústico Fichas justificativas Ejemplo ficha justificativa elementos de separación horizontales

Acondicionamiento acústico n Estudio de la sala de conferencias ¨ Estudio del eco Ponente y espectador A LIt = 50, 08 d. B tr 2 = 98, 18 ms>50 ms (eco) Ponente y espectador B LIt = 43, 96 d. B tr 2 = 61, 26 ms>50 ms (eco) Ponente y espectador C LIt = 40, 27 d. B No hay eco Esquema situación fuentes planta

Acondicionamiento acústico ¨ Cálculo tiempo de reverberación Superficies α A(s·α) Materiales Método Sabine: Suelo Tr = (0, 162·V) Tr = (0, 162· 1178, 14)/447, 96 = Techos = 0, 43 s 280, 51 0, 43 120, 62 Alfombra de fieltro (12 mm) 280, 51 0, 80 224, 41 Cielorraso placas metálicas perforadas 7% Paredes 207, 74 0, 27 56, 09 Alfombra sobre pared (10 mm) Puertas 39, 78 0, 08 3, 18 Madera Vidrieras 47, 46 0, 03 1, 42 Ventanal vidrios gruesos Asientos 140, 80 0, 30 42, 24 Butaca tapizada de terciopelo Método Eyring-Norris: Tr = 0, 161·V/-S·ln(1 -α) α = 447, 96/996, 82 = 0, 4494 Tr = 0, 32 s 996, 82 447, 96

Acondicionamiento acústico ¨ Comprobación de la idoneidad del tiempo de reverberación obtenido b) Sala de conferencias ≤ 0, 46 s Tiempo de reverberación óptimo según “LL. Beranek”

Detalle D-D´

Instalaciones n Iluminación El empotramiento de luminarias, rejillas de aire acondicionado, etc. ; constituyen puentes acústicos que disminuyen el aislamiento del techo y que, puede llegar hasta casi anularlo. ¨ Soluciones estudiadas: ¨ Luminarias sobre rieles

Instalaciones Cajón en falso techo para empotrar luminarias

Instalaciones n Instalaciones de climatización Pantallas acústicas en azoteas Encapsulado Solución adoptada cuando la atenuación deseada sea superior a 15 d. B

Conclusiones n n n El aislamiento a ruido aéreo se solventaba con el diseño propuesto inicialmente. Se han elegidos acristalamientos compuestos por vidrios que excedan las exigencias establecidas en la norma. Para solucionar el problema producido por el ruido de impacto entre recintos se han dispuesto suelos flotantes. Los materiales elegidos para acondicionar los recintos que componen el edificio ofrecen tiempos de reverberación óptimos. Se han contemplado una serie de recomendaciones referidas a las luminarias para que no afecten a las propiedades acústicas de los falsos techos. Se han propuesto soluciones para minimizar el impacto acústico producido por los sistemas de climatización situados en la azotea.

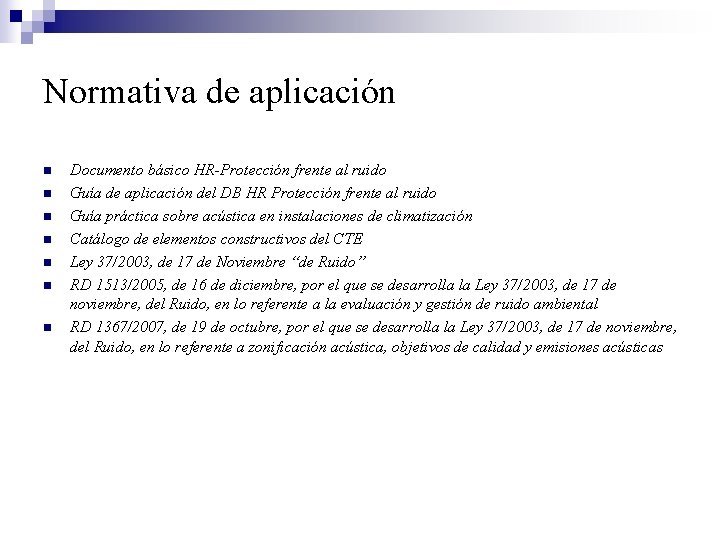

Normativa de aplicación n n n Documento básico HR-Protección frente al ruido Guía de aplicación del DB HR Protección frente al ruido Guía práctica sobre acústica en instalaciones de climatización Catálogo de elementos constructivos del CTE Ley 37/2003, de 17 de Noviembre “de Ruido” RD 1513/2005, de 16 de diciembre, por el que se desarrolla la Ley 37/2003, de 17 de noviembre, del Ruido, en lo referente a la evaluación y gestión de ruido ambiental RD 1367/2007, de 19 de octubre, por el que se desarrolla la Ley 37/2003, de 17 de noviembre, del Ruido, en lo referente a zonificación acústica, objetivos de calidad y emisiones acústicas
