ESCUELA POLITÉCNICA DEL EJÉRCITO MAESTRÍA EN SISTEMAS DE GESTIÓN AMBIENTAL PLAN DE MANEJO DE DESECHOS SÓLIDOS Y RESIDUOS TÓXICOS Y PELIGROSOS DEL BLOQUE 7, EN LA PROVINCIA DE ORELLANA AUTOR: FERNANDO HERRERA TUTOR: ING. FABIO VILLALBA Ms. C. 14 de Julio de 2012

Justificación e importancia Incrementar la producción de petróleo de 27000 a 45000 barriles por día. El ingreso de 2 Taladros de Perforación y dos taladros de reacondicionamiento en el Bloque. La construcción de facilidades para manejar la producción incremental de petróleo. La construcción de un oleoducto de 12” con una distancia de 35 Km para transportar el petróleo. Todas estas actividades llevan consigo una serie de requerimientos tanto de infraestructura como de logística. Siendo uno de los principales el manejo adecuado de los desechos.

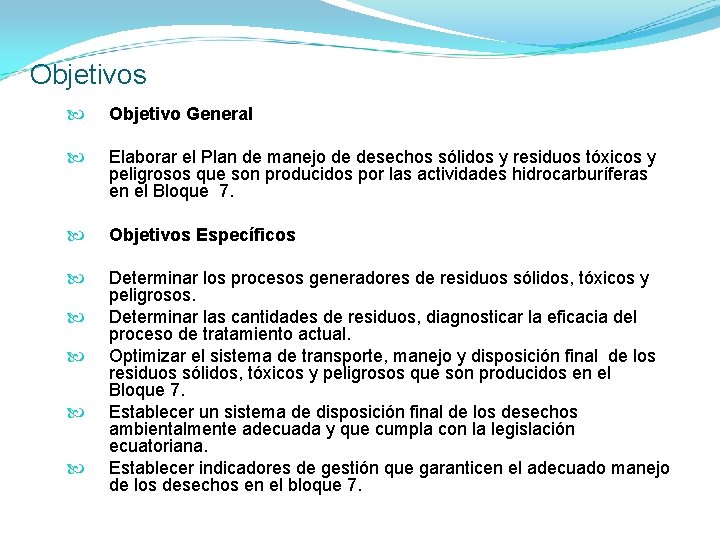

Objetivos Objetivo General Elaborar el Plan de manejo de desechos sólidos y residuos tóxicos y peligrosos que son producidos por las actividades hidrocarburíferas en el Bloque 7. Objetivos Específicos Determinar los procesos generadores de residuos sólidos, tóxicos y peligrosos. Determinar las cantidades de residuos, diagnosticar la eficacia del proceso de tratamiento actual. Optimizar el sistema de transporte, manejo y disposición final de los residuos sólidos, tóxicos y peligrosos que son producidos en el Bloque 7. Establecer un sistema de disposición final de los desechos ambientalmente adecuada y que cumpla con la legislación ecuatoriana. Establecer indicadores de gestión que garanticen el adecuado manejo de los desechos en el bloque 7.

CAPÍTULO I Desde que se descubrió el primer pozo de petróleo en el Ecuador el 5 de Noviembre de 1911 en la península de Santa Elena y el 15 de Noviembre de 1967 se perfora el primer pozo petrolero (Lago Agrio 1) en el Oriente Ecuatoriano, producto de lo cual empezaron una serie de procesos tanto de perforación, construcción de vías, facilidades de producción, generación de desechos y contaminación producto del desarrollo de las actividades hidrocarburíferas.

Ubicación Geográfica El Bloque 7 se encuentra ubicado entre las provincias de Orellana y Napo, tiene una superficie de 198665. 459 hectáreas

Caracterización del Medio Físico Topografía y Geología El Bloque 7 forma parte de la Cuenca Oriental Ecuatoriana, que se encuentra constituida por una potente serie de rocas sedimentarias en una transición de ambiente de depositación marino y continental. Geomorfología Estructuralmente no presentan importantes perturbaciones tectónicas, por lo cual su disposición es de horizontal a subhorizontal, formando relieves planos, ondulados y colinados.

Caracterización del Medio Físico Tectónica En la zona oriental se observa un terreno de bajo relieve, en la cual las estructuras del subsuelo se manifiestan localmente por pendientes superficiales de muy bajo grado, y por suaves alineamientos del drenaje de los ríos existentes en el área. Volcanismo Los volcanes El Reventador y Sumaco son los más cercanos a la zona de estudio. Por la lejanía de los complejos volcánicos al área del proyecto, no existen riesgos relacionados a estos fenómenos naturales, eventualmente a pequeñas caídas de cenizas en dependencia de la dirección del viento en una eventual erupción.

Caracterización del Medio Físico Sismicidad Dentro de la zona de estudio (Bloque 7) se destaca el levantamiento Napo que estructuralmente constituye un gran anticlinal de eje paralelo al rumbo general de la Cordillera de los Andes. Hidrología Las características hidrológicas dentro del Bloque 7 están determinadas por las características físicas, geológicas, topográficas y climatológicas de las redes de drenajes presentes. En el área de estudio se localizan las cuencas de los ríos Napo, Payamino, Coca y en las subcuencas de los ríos Tiputini y Suno.

Caracterización del Medio Físico Red Vial El Bloque 7, por estar ubicado entre las provincias de Napo y Orellana es atravesado por dos carreteras asfaltadas de primer nivel, la carretera Coca – Loreto y la carretera Coca – Lago Agrio. Para poder conectarse a los campos Oso, Mono, Jaguar existe una vía de segundo orden con una longitud de 70 km conocida como Vía a los Zorros la misma que tiene una sección de asfalto de 25 km y el resto es lastrada, dentro de los campos existen vías que permiten conectar los pozos entre sí, las cuales que son vías de segundo nivel y son lastradas.

Descripción del Área de Operaciones El Bloque 7 se encuentra subdividido en varios Campos de Producción con sus respectivas Estaciones de Producción: Coca Gacela Payamino Lobo Mono Jaguar Oso

Producción Diaria del Bloque 7

Personal que trabaja en el Bloque 7

CAPÍTULO II Marco Teórico Residuo Es la sustancia y/o material resultante de un proceso o actividad que puede ser reutilizado, o reciclado modificando su tiempo de vida útil. Desecho Es el material o conjunto de materiales que ha cumplido su vida útil, por lo que carece de utilidad y valor económico.

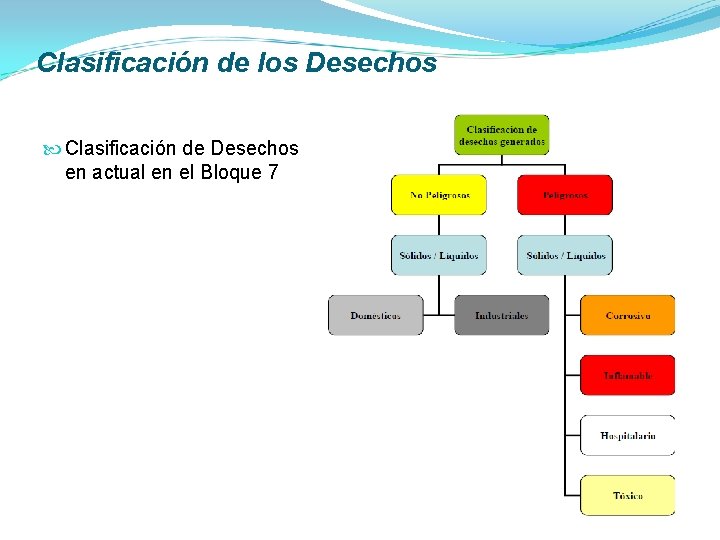

Clasificación de los Desechos Clasificación de Desechos en actual en el Bloque 7

Clasificación de los Desechos No – Peligrosos Son aquellos residuos domésticos y/o industriales que no presentan efecto dañino sobre las personas, animales y plantas; y que en general, no deterioran la calidad del ambiente. Desechos Degradables. Estos desechos son aquellos que se pueden descomponer por medio de la acción de microorganismos Desechos No - Degradables. Son desechos de origen no biológico "inertes". Entre los cuales se puede mencionar: papel y cartón, vidrio, metal, madera, plásticos, etc.

Desechos caracterizados como no peligrosos RAOH

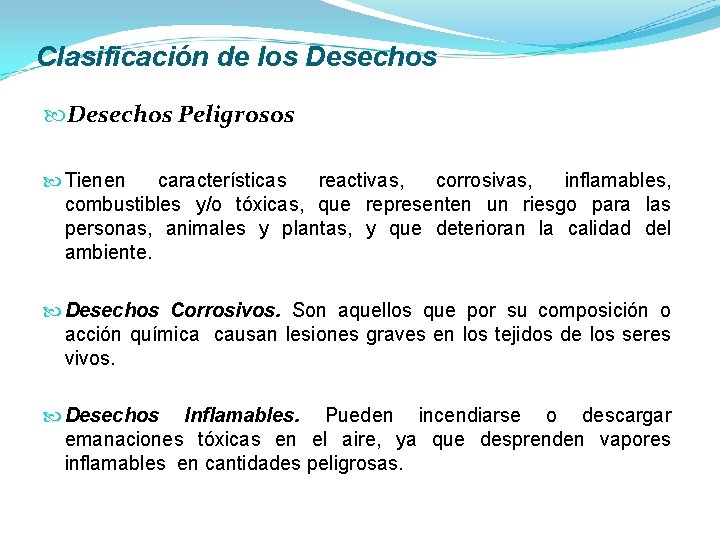

Clasificación de los Desechos Peligrosos Tienen características reactivas, corrosivas, inflamables, combustibles y/o tóxicas, que representen un riesgo para las personas, animales y plantas, y que deterioran la calidad del ambiente. Desechos Corrosivos. Son aquellos que por su composición o acción química causan lesiones graves en los tejidos de los seres vivos. Desechos Inflamables. Pueden incendiarse o descargar emanaciones tóxicas en el aire, ya que desprenden vapores inflamables en cantidades peligrosas.

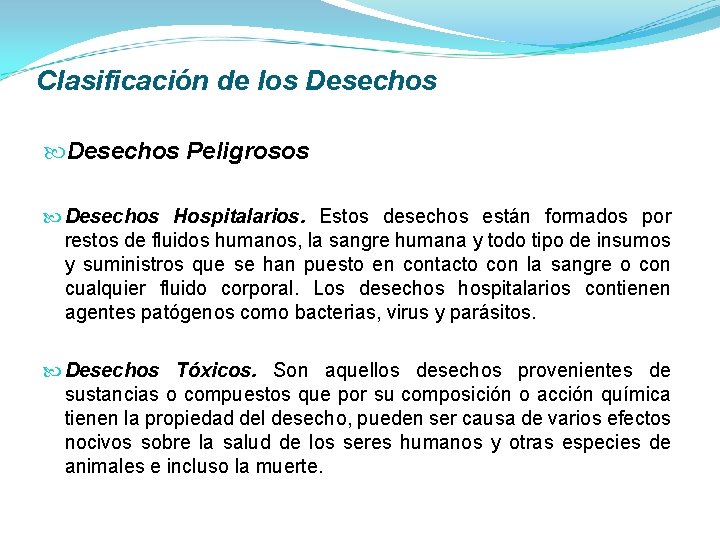

Clasificación de los Desechos Peligrosos Desechos Hospitalarios. Estos desechos están formados por restos de fluidos humanos, la sangre humana y todo tipo de insumos y suministros que se han puesto en contacto con la sangre o con cualquier fluido corporal. Los desechos hospitalarios contienen agentes patógenos como bacterias, virus y parásitos. Desechos Tóxicos. Son aquellos desechos provenientes de sustancias o compuestos que por su composición o acción química tienen la propiedad del desecho, pueden ser causa de varios efectos nocivos sobre la salud de los seres humanos y otras especies de animales e incluso la muerte.

Desechos caracterizados como peligrosos RAOH

Jerarquía de las 3 R La Jerarquía de las 3 R ayuda a disminuir el gasto de recursos naturales no renovables y renovables destinados a la elaboración de un objeto y la cantidad de desechos que se generan, las 3 R son: Reducir. Mediante la aplicación de esta regla se busca la disminución del volumen de desechos generados en el punto de producción. Reciclar. Los desechos cuyos materiales sean susceptibles de ser usados nuevamente como materia prima reutilizable serán enviados a industrias que estén en capacidad de procesar las materias primas. Reutilizar. Mediante la reutilización, se logra usar un material varias veces sin cambiar su estado o modificarlo.

Legislación Ambiental La legislación ecuatoriana norma el manejo, transporte y disposición final de los desechos para lo cual citáremos las siguientes normas: Constitución Política de la República del Ecuador Texto Unificado de Legislación Ambiental, Libro VI, Anexo 6 Reglamento Ambiental para las Operaciones Hidrocarburíferas en el Ecuador (RAOH) Norma Técnica Ecuatoriana NTE INEN 2266 “Transporte, almacenamiento y manejo de materiales peligrosos”

CAPÍTULO III GENERACIÓN DE DESECHOS EN EL BLOQUE 7 Con objeto de determinar la cantidad de desechos generados como fruto de las actividades hidrocarburíferas, se dividió al Bloque 7 en las siguientes áreas: Campamentos: Payamino, Jaguar y Oso Estaciones de Producción: Coca, Gacela, Payamino, Lobo, Mono y Oso. Taladros de Perforación Taladros de Reacondicionamiento

GENERACIÓN DE DESECHOS EN EL BLOQUE 7 Inventario de materiales peligrosos existentes en Bodega. Inventario de equipos de combustión interna. Inventario de vehículos existentes en el Bloque 7.

GENERACIÓN DE DESECHOS EN EL BLOQUE 7 Para poder determinar la cantidad y tipo de desechos que se generan en los Campamentos del Bloque 7 se decidió solicitar la colaboración a la empresa que brinda el servicio de catering dentro del Bloque 7. Para esto se utilizaron fundas de basura de color negro y se definió lugares y tipos de clasificación separándolos en: orgánicos, papel y cartón, vidrio, madera.

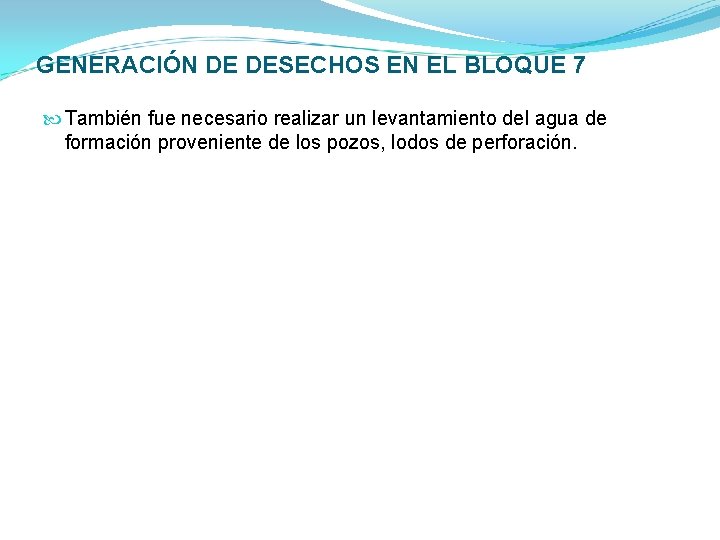

GENERACIÓN DE DESECHOS EN EL BLOQUE 7 También fue necesario realizar un levantamiento del agua de formación proveniente de los pozos, lodos de perforación.

RIPIOS Y AGUA PRODUCTO DE PERFORACIÓN

Diagnóstico de la gestión actual de los Desechos en el Bloque 7 Almacenamiento de los desechos en el Bloque 7 Los desechos son recogidos en dos tipos de recipientes (Tanques de 55 galones) uno para los desechos orgánicos, papel, vidrio y otro para los desechos contaminados con hidrocarburos, grasa, aceite. Esto se debe a que no existe un programa de clasificación de desechos en la fuente generadora a nivel de las facilidades, oficinas y habitaciones del Bloque 7. Recolección y Transporte Ruta Norte y Ruta Sur

Ruta Norte

Ruta Sur

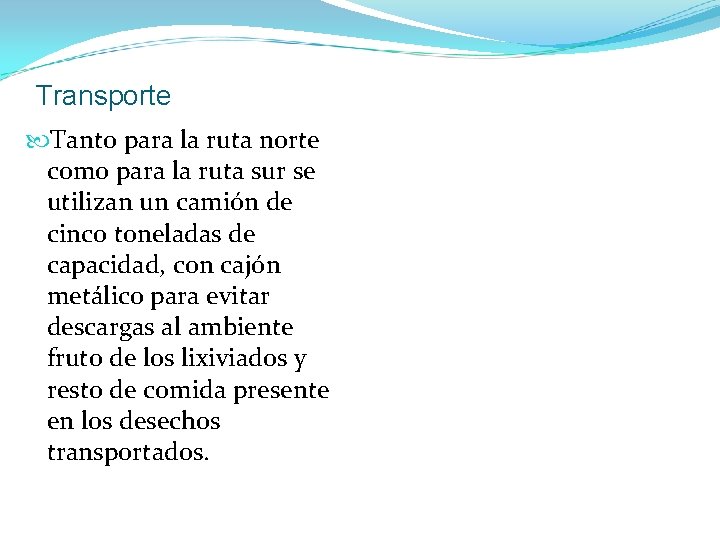

Transporte Tanto para la ruta norte como para la ruta sur se utilizan un camión de cinco toneladas de capacidad, con cajón metálico para evitar descargas al ambiente fruto de los lixiviados y resto de comida presente en los desechos transportados.

Transferencia En el Relleno Sanitario se procede a descargar manualmente los desechos para realizar la clasificación de los desechos en base al tipo: orgánicos, papel, plástico, vidrio, madera, metal. Después de realizar el proceso de descarga de los desechos es necesario realizar la clasificación de los desechos ya que no existe clasificación en la fuente, para posteriormente enviar al gestor ambiental.

CAPÍTULO IV CÁLCULOS Es necesario aclarar que el tratamiento que se dio a los datos recolectados durante la semana de muestreo reflejó que las operaciones diarias de las operaciones dentro del Bloque 7 tienen regularidad, motivo suficiente para poder dar un tratamiento de medias aritméticas a los datos obtenidos durante la etapa de recolección de información. Donde: a : dato obtenido n : número total de datos obtenidos

RESULTADOS Para cada fuente generadora de desechos tanto en los campamentos, estaciones, taladros de perforación y reacondicionamiento tomando como base los datos obtenidos durante el muestreo realizado se procedió a calcular los valores de generación de datos promedio por día así como la producción de desechos por persona en ( Kg / persona / día ) que también es conocida como producción per cápita ( PPC ). Una vez obtenidos los datos de generación promedia por día se proyecto la producción de desechos para un mes.

Tratamiento de Datos

Consolidado de desechos generados por día en el Bloque 7 y su proyección mensual

Generación de Desechos en el Bloque 7

Composición de los Desechos del Bloque 7

CAPÍTULO V PROPUESTA DE PLAN DE MANEJO DE DESECHOS SÓLIDOS Y RESIDUOS TÓXICOS Y PELIGROSOS DEL BLOQUE 7 En base al trabajo de recolección de información, del proceso de identificación de la fuentes generadoras de desechos, la caracterización de tipo y cantidad de desechos generados en el Bloque 7, se plantea el plan de manejo de desechos sólidos y residuos tóxicos y peligrosos para el Bloque 7, considerando el proceso de ampliación de las operaciones que se están ejecutando actualmente como: la construcción de un nuevo oleoducto, la ampliación de las facilidades de Oso, el ingreso de dos Taladros de Perforación y un Taladro de Reacondicionamiento adicional en el Bloque 7.

PROPUESTA DE PLAN DE MANEJO DE DESECHOS SÓLIDOS Y RESIDUOS TÓXICOS Y PELIGROSOS DEL BLOQUE 7

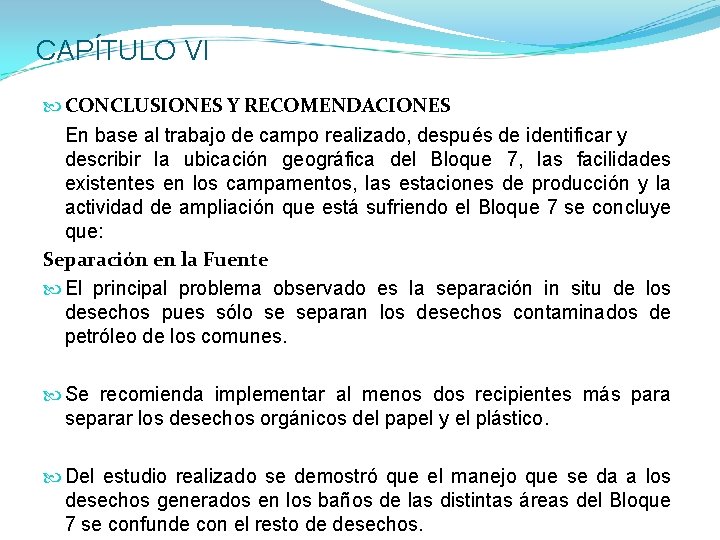

CAPÍTULO VI CONCLUSIONES Y RECOMENDACIONES En base al trabajo de campo realizado, después de identificar y describir la ubicación geográfica del Bloque 7, las facilidades existentes en los campamentos, las estaciones de producción y la actividad de ampliación que está sufriendo el Bloque 7 se concluye que: Separación en la Fuente El principal problema observado es la separación in situ de los desechos pues sólo se separan los desechos contaminados de petróleo de los comunes. Se recomienda implementar al menos dos recipientes más para separar los desechos orgánicos del papel y el plástico. Del estudio realizado se demostró que el manejo que se da a los desechos generados en los baños de las distintas áreas del Bloque 7 se confunde con el resto de desechos.

CONCLUSIONES Y RECOMENDACIONES El manejo que se está dando a los desechos hospitalarios es mejor y está claramente normado y no presenta problemas ya que está manejado por el médico del Dispensario Médico. Por lo cual se recomienda implementar el sistema de codificación de fundas de colores para los diferenciar los desechos generados: Fundas de color negro para los desechos comunes Fundas de color rojo para los desechos hospitalarios Fundas de color amarillo para los desechos de los baños

CONCLUSIONES Y RECOMENDACIONES En base a los resultados se concluye que existe una alta generación de botellas plásticas o contenedores al representar un 12% de la cantidad total de desechos generados en el Bloque 7. Se recomienda analizar la posibilidad de instalar dispensadores de gaseosa en las estaciones o regularizar el uso de botellones para reducir la generación de desechos plásticos. Otra fuente generadora de desechos son los contenedores de comida para las personas que trabajan en las Estaciones de Producción Se recomienda emplear viandas para alimentación retornables, en el Bloque 7 resulta una práctica común dentro de la empresa que brinda el servicio de seguridad ( guardias ) el uso de viandas retornables para la alimentación, de esta manera se lograría reducir la generación de contenedores plásticos que a diario se utilizan.

CONCLUSIONES Y RECOMENDACIONES Recolección y Transporte Los dos camiones que están cumpliendo la función de vehículos recolectores, es necesario que se realicen adecuaciones dentro del cajón para evitar la contaminación entre desechos ya que si no se realizan estas adecuaciones no servirá de nada la separación en la fuente de los desechos. La persona que está encargada de realizar la recolección de los desechos es el dueño del camión y de lo apreciado en el trabajo de campo no cuenta con la ropa de trabajo adecuada para la recolección de desechos y no está sometido periódicamente a la realización de exámenes de control.

CONCLUSIONES Y RECOMENDACIONES Actualmente se tiene un contrato con los vehículos con una tarifa de día trabajado, como recomendación de los datos obtenidos del trabajo de campo y por el ingreso planificado de los dos equipos de perforación es necesario mensualizar a los dos camiones con esto se logrará tener una mejor cobertura de los campamentos y mejorar el trabajo de recolección de desechos dentro del Bloque. Se recomienda cambiar las rutas existentes y la frecuencia de las mismas para mejorar la cobertura y evitar problemas de aglomeración de desechos y proliferación de bacterias, con las nuevas rutas se contempla retirar diariamente los desechos generados en los taladros y cubrir la ruta norte y el resto de la ruta sur con el otro camión pasando un día. Es recomendable cada semana cambiar de rutas a los camiones para que se familiaricen con la recolección de desechos de todo el campo y distribuir equitativamente la carga de trabajo.

CONCLUSIONES Y RECOMENDACIONES

Ruta Sur I

Ruta Sur II

CONCLUSIONES Y RECOMENDACIONES Estación de Transferencia El mal llamado Relleno Sanitario cumple las funciones de una Estación de Transferencia ya que lo único que se hace en este lugar es separar los tipos de desechos y almacenarlos hasta transferirlos al Gestor Ambiental. En base al trabajo de campo realizado se pudo concluir que no se lleva un control de los desechos que llegan hacia el Relleno, justamente por el problema de la falta de separación en la fuente de los desechos. Se recomienda conjuntamente con la implementación de la separación de los desechos en la fuente aplicara en la Estación de Transferencia un mejor control a la cantidad y tipo de desechos que ingresen y salgan del mismo.

CONCLUSIONES Y RECOMENDACIONES Es necesario mejorar las condiciones de trabajo de los empleados de la Estación de Transferencia ya que actualmente no cuentan con todo el equipo de protección personal adecuado, es recomendable dotarles de overoles desechables para reducir el contacto con los olores de los desechos. A las personas de la contratista que laboran en la Estación de Transferencia se recomienda realizar periódicamente exámenes médicos de control y seguimiento por los riesgos inherentes a la actividad que realizan.

CONCLUSIONES Y RECOMENDACIONES Del análisis realizado a los datos obtenidos durante el muestreo arroja que las operaciones del bloque arrojan un promedio diaria de 612. 35 kg de desechos, así como la proyección de generación de desechos en el mes es de 18377 kg (18, 4 toneladas de desechos). Los desechos generados en el Bloque 7 están formados en su mayoría por desechos de tipo orgánico 58%, papel y cartón 14 %, plástico 12%, madera 4%, especiales 5 %, contaminados 6 % y vidrio 1 %. Se recomienda enviar los desechos peligrosos, hospitalarios, infecciosos y especiales al gestor ambiental para su tratamiento y disposición final. De igual manera se recomienda entregar los desechos reciclables como papel, cartón y plástico a la Asociación de Recicladores de Orellana, con este se lograría reducir en alrededor del 30 % el costo de tratamiento de desechos en el Bloque 7.

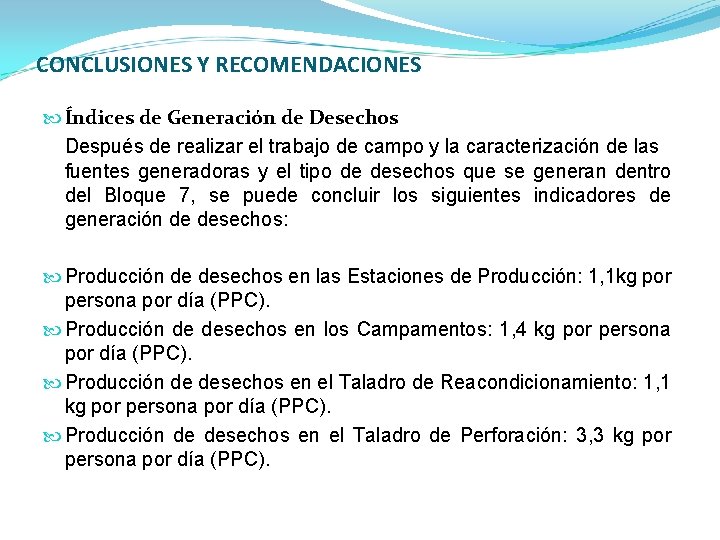

CONCLUSIONES Y RECOMENDACIONES Índices de Generación de Desechos Después de realizar el trabajo de campo y la caracterización de las fuentes generadoras y el tipo de desechos que se generan dentro del Bloque 7, se puede concluir los siguientes indicadores de generación de desechos: Producción de desechos en las Estaciones de Producción: 1, 1 kg por persona por día (PPC). Producción de desechos en los Campamentos: 1, 4 kg por persona por día (PPC). Producción de desechos en el Taladro de Reacondicionamiento: 1, 1 kg por persona por día (PPC). Producción de desechos en el Taladro de Perforación: 3, 3 kg por persona por día (PPC).

Es necesario dejar un mundo sano para las futuras generaciones Gracias por su atención
