Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Metales Profesor: Luis Suárez Saa. Técnico Electromecánico. Técnico Universitario en Mecánica Automotriz. Ingeniero en Mantenimiento Industrial. Materiales. Prof. Ing. Luis Suárez

Los Metales • Son elementos simples que se caracterizan por poseer un brillo especial, una buena conductividad del calor y de la electricidad. • Los metales forman parte de nuestro ambiente natural y son una parte importante de nuestras vidas cotidianas. Materiales. Prof. Ing. Luis Suárez

Obtención de los Metales • Los metales son materiales que se obtienen a partir de minerales que forman parte de las rocas. • La extracción del mineral se realiza en minas de Rajo Abierto o de minas Subterránea. Materiales. Prof. Ing. Luis Suárez

Minas Subterráneas Materiales. Prof. Ing. Luis Suárez

Minas de Rajo Abierto Materiales. Prof. Ing. Luis Suárez

Explosivos Materiales. Prof. Ing. Luis Suárez

Detonaciones Materiales. Prof. Ing. Luis Suárez

Técnicas de Separación • Tamizado: Consiste en la separación de las partículas sólidas según su tamaño mediante tamices. • Filtración: Es la separación de partículas sólidas en suspensión en un líquido a través de un filtro. • Flotación: Es la separación de una mezcla de partículas sólidas de un líquido, a esta se le inyecta aire a presión y se agita. Materiales. Prof. Ing. Luis Suárez

Propiedades de los metales • Las propiedades se manifiestan en el interior del material y están asociadas a al estructura cristalina del mismo. • Las Propiedades de los metales se dividen en siguientes propiedades: Ø Propiedades Físicas. Ø Propiedades Tecnológicas. Ø Propiedades Mecánicas Ø Propiedades Químicas. Materiales. Prof. Ing. Luis Suárez las

Propiedades Físicas. • Las propiedades físicas dependen del tipo de aleación y las más importantes son: Ø Densidad. Ø Peso Específico. Ø Calor Específico Ø Punto de Fusión. Ø Conductividad Térmica. Ø Conductividad Eléctrica. Materiales. Prof. Ing. Luis Suárez

Cuerpo • Todo cuerpo de un material, esta constituido por cierta cantidad de sustancia o de materia denominada masa (m) del cuerpo. Sobre esta masa del cuerpo la tierra ejerce una fuerza denominada fuerza gravitatoria (G), también conocida como peso del cuerpo. • Todo cuerpo ocupa un volumen (V) en el espacio. Materiales. Prof. Ing. Luis Suárez

• Ejemplo: • Una pieza de acero mide 6. 000[mm] de largo, 2. 000[mm] de ancho y su espesor es de 2, 5[cm]. ¿Cuál es el volumen en [m³] de la pieza? • Datos: 6. 000[mm] → 6[m] 2. 000[mm] → 2[m] 2, 5[cm] → 0, 025[m] V= A x L x H [m³] V= 2[m] x 6[m] x 0, 025[m] V= 0, 3[m³] Materiales. Prof. Ing. Luis Suárez

Densidad • Es la relación entre la masa de un cuerpo respecto al volumen que ocupa en el espacio. Materiales. Prof. Ing. Luis Suárez

• Ejemplo: • Si tengo un cubo de madera de 20[cm] de ancho por 200[mm] de largo y 0, 2[m] de alto y su masa es de 25 [gr]. ¿Cual es la densidad en [Kg/m³] de la pieza? • Datos: 20[cm] → 0, 2[m] 200[mm] → 0, 2[m] 25[gr] → 0, 025[Kg] V= A x L x H [m³] V= 0, 2[m] x 0, 2[m] V= 0, 008[m³] ρ=m/V ρ = 0, 025[Kg] / 0, 008 [m³] ρ = 3, 125[Kg/m³] Materiales. Prof. Ing. Luis Suárez

Peso Específico • Es la relación entre la fuerza de gravitación G que actúa sobre un cuerpo respecto al volumen que ocupa dicho cuerpo. Materiales. Prof. Ing. Luis Suárez

• • Ejemplo: Si tengo dos cubos de 1[cm³] de oro y de cuarzo, el peso especifico de cada uno es 19, 3 y 2, 65. ¿Cuál es el volumen que el cuarzo tiene que tener para pesar lo mismo que el oro? • Regla de tres: 1[cm³] → 2, 65 x → 19, 3 x = 1 x 19, 3 2, 65 x = 7, 28[cm³] Materiales. Prof. Ing. Luis Suárez

Calor Específico • Es la cantidad de calor necesaria para elevar en 1°C la temperatura de 1 kg de determinada sustancia. El calor específico varía con la temperatura. Materiales. Prof. Ing. Luis Suárez

• Ejemplo: • ¿Cuál es el Calor emanado de un hervidor con 600[gr] de agua desde una temperatura de 15 a 100°C? • Datos: CH 2 O=1[Cal/gr°C] Q = m x C x ∆T Q = 600[gr] x 1[Cal/gr°C] x (100 – 15) [°C] Q = 51. 000[Cal] Materiales. Prof. Ing. Luis Suárez

Punto de Fusión • Es la temperatura a la cual un material pasa del estado sólido al líquido, transformación que se produce con absorción de calor. • El punto de solidificación es la temperatura a la cual un líquido pasa al estado sólido. Materiales. Prof. Ing. Luis Suárez

Conductividad Térmica • Todos los metales presentan una gran transmisión de calor. Materiales. Prof. Ing. Luis Suárez

Conductividad Eléctrica • Los metales permiten el paso de la corriente eléctrica con facilidad; son por tanto buenos conductores de la electricidad. • Algunos metales presentan un característico comportamiento magnético, que consiste en su capacidad de atraer a otros metales. Materiales. Prof. Ing. Luis Suárez

Propiedades Tecnológicas • Colabilidad: Son aquellos materiales que funden y pueden colarse en moldes a temperaturas rentables. • Maleabilidad: Son aquellos materiales que admiten deformaciones bajo cargas, conservando su cohesión sin causar grietas ni roturas. Ciertos metales pueden ser extendidos en láminas muy finas sin llegar a romperse. Materiales. Prof. Ing. Luis Suárez

• Maquinabilidad: Son aquellos materiales que pueden ser mecanizados por arranque de viruta aplicando fuerzas de corte. • Soldabilidad: Son aquellos materiales que pueden ser unidos entre si y con otros materiales mediante un proceso de soldadura por fusión o por presión. • Templabilidad: Son aquellos materiales que pueden ser endurecidos por un proceso de tratamiento térmico predeterminado. Materiales. Prof. Ing. Luis Suárez

Propiedades Mecánicas • La propiedades mecánicas se manifiestan al someter a los materiales a determinados ensayos mecánicos. Ø Ensayo de Tracción. Ø Ensayo de Dureza. Ø Ensayo de Compresión. Ø Ensayo de Corte Directo. Ø Ensayo de Flexión. Ø Ensayo de Torsión. Materiales. Prof. Ing. Luis Suárez

Ensayo de Tracción • Este ensayo permite conocer las características de un materia cuando se somete a un esfuerzo de tracción. El objetivo es determinar la resistencia a la rotura y las principales propiedades mecánicas del material que es posible apreciar en el diagrama esfuerzo-deformación: Ø Límite Elástico. Ø Punto de Fluencia. Ø Alargamiento. Ø Estricción. Ø Tenacidad. Materiales. Prof. Ing. Luis Suárez

• Este ensayo consiste en someter a una probeta de ensayo a una solicitación de tracción hasta que el material de la probeta se rompa. Materiales. Prof. Ing. Luis Suárez

Límite Elástico • Cuando una pieza de metal es sometida a una fuerza uniaxial, se produce una deformación del metal. • Si la pieza vuelve a sus dimensiones originales, cuando cesa la fuerza, la pieza experimenta una Deformación Elástica. • Si el metal es deformado hasta el extremo de que no pueda recuperar completamente sus dimensiones originales, la pieza experimenta una Deformación Plástica. Materiales. Prof. Ing. Luis Suárez

Punto de fluencia • Es el primer punto detectable, a partir del cual hay un aumento notorio en la deformación, sin que se acuse un aumento en el esfuerzo aplicado a la probeta. • En los metales es el punto, a partir del cual aparecen la deformaciones plásticas irreversibles. Materiales. Prof. Ing. Luis Suárez

Alargamiento • Mide la cantidad de alargamiento que experimenta un material hasta que se rompe. • Se mide en % de alargamiento y esto indica la aptitud que tiene un material de ser alargado plásticamente sin romperse, propiedad necesaria para obtener un alambre de diámetro pequeño. Materiales. Prof. Ing. Luis Suárez

Estricción • Mide la cantidad de reducción de sección transversal inicial con respecto a el área mínima una vez terminada la prueba. • Se mide en % de estricción; y a mayor % mas ductivilidad tiene un material. Materiales. Prof. Ing. Luis Suárez

Tenacidad • Se refiere a la capacidad que tienen los materiales a resistir esfuerzos de deformaciones. • Un material es mas Tenaz cuando se requiere una mayor cantidad de trabajo mecánico para romperlo. Materiales. Prof. Ing. Luis Suárez

Dureza • La Dureza es una medida de la resistencia de un metal a la deformación permanente en la superficie. • Para establecer que material es mas duro o blando es necesario establecer los diferentes tipos de dureza: • Dureza a la Penetración: Es la resistencia que ofrece un material a ser penetrado por otro mas duro, es una medida de su estructura y plasticidad. • Dureza al Rebote: Es la resistencia que ofrece un material al choque y que genera un rebote determinado según sus propiedades elásticas. Materiales. Prof. Ing. Luis Suárez

• Dureza a la Deformación: Es la resistencia que opone un material a ser deformado en forma plástica sin generar rotura en su estructura. • Dureza al Corte: Es la resistencia que ofrece un material al corte, típica situación que se genera en los procesos de arranque de viruta. • Dureza Abrasiva: Es la resistencia que ofrecen los materiales a desgastarse cuando estan sujetos a movimiento de deslizamiento relativos. • Dureza de Tensión: Es la resistencia que ofrecen los materiales a romperse debido a una carga de tensión. Materiales. Prof. Ing. Luis Suárez

Medidas de Dureza • La dureza se mide utilizando un “durómetro” para el ensayo de penetración y un “escleroscopio” para el ensayo de rebote. Dependiendo del tipo de punta empleada y del rango de cargas aplicadas, existen diferentes escalas, adecuadas para distintos rangos de dureza. Ø Dureza BRINELL. Ø Dureza VICKERS. Ø Dureza ROCKWELL. Ø Dureza KNOOP. Ø Dureza SHORE. Materiales. Prof. Ing. Luis Suárez

Ensayo de Dureza • Se coloca la muestra bajo un durómetro. • Se realiza una carga conocida y se mide el tamaño de la huella. • Se calcula la dureza con las correlaciones entre las dimensiones medidas y las distintas escalas de dureza. Materiales. Prof. Ing. Luis Suárez

Ensayos BRINELL • Emplea una punta de esfera de 10 mm de acero templado o carburo de tungsteno. Materiales. Prof. Ing. Luis Suárez

• Tabla de Cargas, diámetros de la bola y materiales para el ensayo de Dureza de Brinell. Materiales. Prof. Ing. Luis Suárez

Ensayos VICKERS • Emplea un diamante con forma de pirámide, Angulo 136º. Materiales. Prof. Ing. Luis Suárez

Ensayos KNOOP • Emplea una punta de diamante al que se le ejerce una fuerza estándar. Materiales. Prof. Ing. Luis Suárez

Ensayos ROCKWELL • Emplea un cono de diamante de 120º y en algunos casos esfera de acero. Materiales. Prof. Ing. Luis Suárez

Materiales. Prof. Ing. Luis Suárez

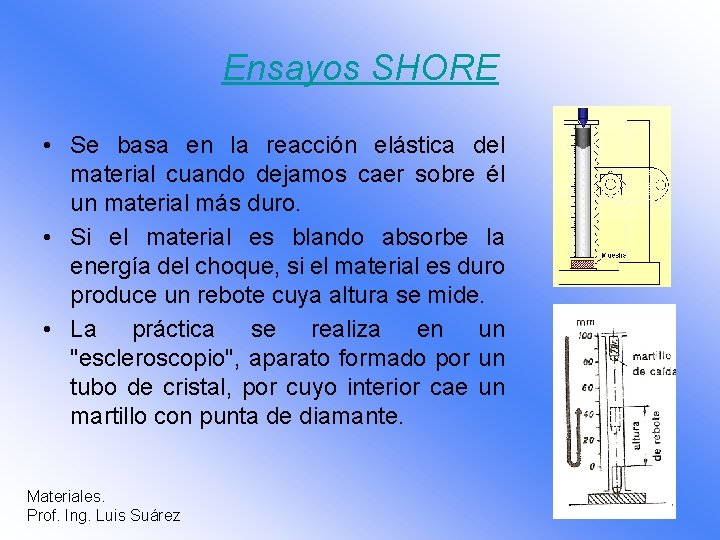

Ensayos SHORE • Se basa en la reacción elástica del material cuando dejamos caer sobre él un material más duro. • Si el material es blando absorbe la energía del choque, si el material es duro produce un rebote cuya altura se mide. • La práctica se realiza en un "escleroscopio", aparato formado por un tubo de cristal, por cuyo interior cae un martillo con punta de diamante. Materiales. Prof. Ing. Luis Suárez

Dureza de algunos Materiales. Prof. Ing. Luis Suárez

Ensayo de Compresión • Es un ensayo en el que se somete a una probeta a cargas compresivas. • Se usa para estudiar el comportamiento de los materiales bajo estado de cargas. Materiales. Prof. Ing. Luis Suárez

Ensayo de Corte Directo. • En el ensayo de corte directo se corta una barra (pernos) en un dispositivo que apriete dos piezas o una probeta ranurada sometida a carga de tracción por ambos lados. Materiales. Prof. Ing. Luis Suárez

Ensayo de Flexión • El esfuerzo de flexión se obtiene cuando se aplican sobre un cuerpo una carga concentrada en un punto medio. Materiales. Prof. Ing. Luis Suárez

Ensayo de Torsión • Es un ensayo en que se deforma una muestra aplicándole un par torsor. • Mientras uno de los extremos permanece quieto, el otro se gira. Se registra el par aplicado y el ángulo girado. • Con este tipo de ensayos se muestra directamente del comportamiento a cortadura del Materiales. Prof. Ing. Luis Suárez

Propiedades Químicas • La propiedad química más importante de los metales es la corrosión y esta se puede definir como el ataque químico sobre un material efectuado por el medio ambiente que lo rodea. Esta se divide en dos: • Corrosión por Oxidación: Consiste en su facilidad para reaccionar con el oxígeno y cubrirse de una capa de óxido al poco tiempo de estar a la intemperie. Materiales. Prof. Ing. Luis Suárez

• Corrosión Electroquímica: Consiste en aportación de corriente que puede producir una oxidación por la polaridad que tenga el metal. Materiales. Prof. Ing. Luis Suárez
