ESCOLA SUPERIOR DE AGRICULTURA ‘Luiz de Queiroz’ UNIVERSIDADE DE SÃO PAULO Programa de Pós-Graduação em Irrigação e Drenagem Reflectometria no Domínio da Freqüência (FDR) Diviner 2000 Lígia Borges Marinho Métodos Instrumentais de Análise Física do Ambiente Prof. Sérgio Oliveira Moraes Piracicaba-SP
MANEJO DA IRRIGAÇÃO ü Evitar o desperdício hídricos; dos recursos ü Minimizarem os impactos ambiente; ao meio ü Aumentar a rentabilidade das atividades agrícolas.

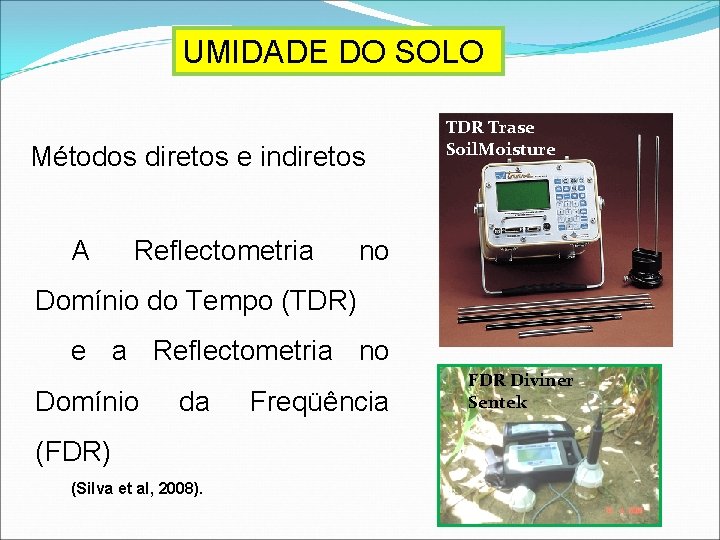

UMIDADE DO SOLO Métodos diretos e indiretos A Reflectometria TDR Trase Soil. Moisture no Domínio do Tempo (TDR) e a Reflectometria no Domínio da (FDR) (Silva et al, 2008). Freqüência FDR Diviner Sentek
PRINCIPIO DE FUNCIONAMENTO ØCapacitância elétrica. É criado um campo elétrico de alta freqüência ao redor de cada sensor, partindo do tubo de acesso e penetrando pelo solo, em que as trocas de freqüência do circuito é função das trocas de capacitância. F = 1 / [2π√(LC)]
Especificações FDR TDR Principio de funcionamento Capacitância do solo ; Voltagem de saída. Cte dielétrica aparente, a partir do tempo do pulso aplicado em refletir no “guia de ondas” (hastes), alterando a impedância. Vantagens Dados contínuos; Fácil de instalar em profundidade; Reutilizável. Fonte própria de energia; Reconhece erros; Reutilizável. Desvantagens Ligeira sensibilidade à Dados pontuais; temperatura; calibração padrão subestima a umidade; requer fonte subestima umidade; adicional sinal interpretado; difícil transporte no campo. Fonte: Adaptado Juhász
o Manejo de irrigação de culturas; o Evapotranspiração por balanço hídrico do solo; o Extração de água do solo (camada e perfil); o Determinar a frente de molhamento.
COMPONENTES SONDA DIVINER 2000 Sentek, 2000
ü Sonda tamanho - 0, 7, 1 e 1, 6 m; ü Requer uma fonte de energia - 13, 8 V, 800 m. A; ü Utilizada a temperaturas - 0 o. C – 72 o. C; ü Intervalo de medição solo (seco a saturado) e leituras em intervalos de 10 cm; ü Precisão de cerca de 1% de percentagem de água volumétrica no solo.
Normatização Os sensores respondem um pouco diferente ao ar e a água. Por leituras iniciais ao ar e água FR = (Far – Fs). (Far – Fw) -1 Onde: Far = leitura da freqüência no tubo de acesso suspenso no ar Fs = leitura da freqüência no tubo de acesso no solo Fw =leitura da freqüência no tubo de PVC banhado em água
Calibração Relaciona as escalas de leituras de freqüência da Diviner 2000 ao conteúdo volumétrico de água no solo real.
Calibração § Utilizar equação de calibração padrão ou personalizada § Personalizada: No local (leituras com a Sonda) Amostragens de solo - umidade por gravimetria Silva, 2005
Instalação no campo Bom contato entre o solo e os tubos de acesso Silva, 2005 Silva, 2007
Aferição da umidade Silva, 2005
Comentário A sonda Diviner 2000 será útil para monitorar o conteúdo de água no solo, a fim de manejar da irrigação deficitária, vista que, os tensiômetros nos períodos mais críticos perderam a escorva (-80 k. Pa).
OBRIGADA PELA ATENÇÃO !
