Escola de Ciência e Tecnologia Arquitetura TCP/IP Revisão de Redes de Computadores Etienne César R. de Oliveira etienne. oliveira@unigranrio. br 3ª Versão – agosto de 2012

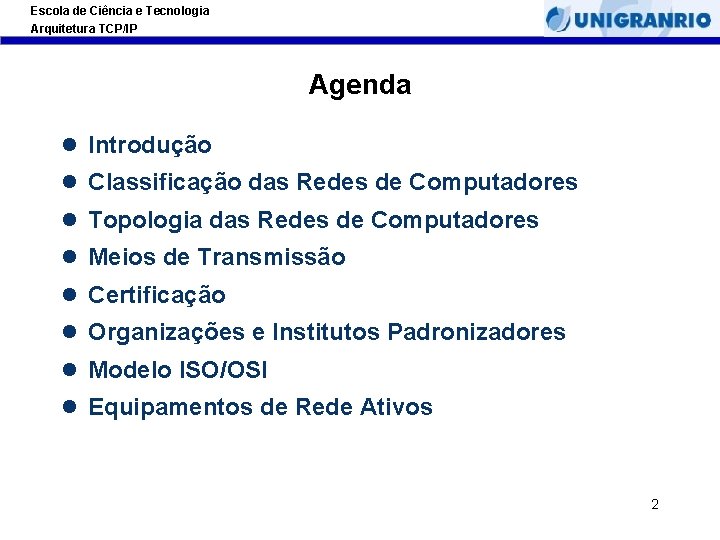

Escola de Ciência e Tecnologia Arquitetura TCP/IP Agenda l Introdução l Classificação das Redes de Computadores l Topologia das Redes de Computadores l Meios de Transmissão l Certificação l Organizações e Institutos Padronizadores l Modelo ISO/OSI l Equipamentos de Rede Ativos 2

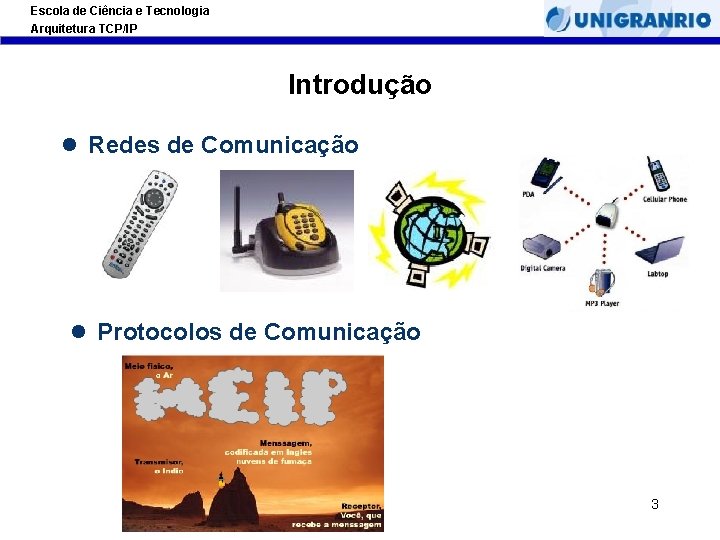

Escola de Ciência e Tecnologia Arquitetura TCP/IP Introdução l Redes de Comunicação l Protocolos de Comunicação 3

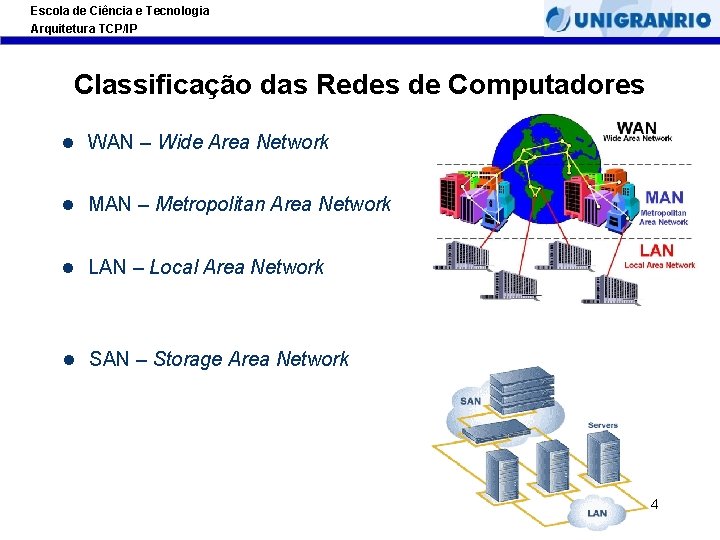

Escola de Ciência e Tecnologia Arquitetura TCP/IP Classificação das Redes de Computadores l WAN – Wide Area Network l MAN – Metropolitan Area Network l LAN – Local Area Network l SAN – Storage Area Network 4

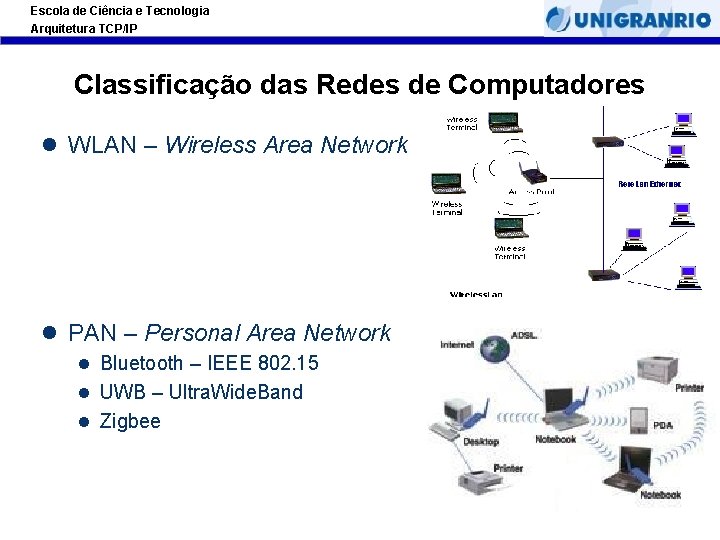

Escola de Ciência e Tecnologia Arquitetura TCP/IP Classificação das Redes de Computadores l WLAN – Wireless Area Network l PAN – Personal Area Network l Bluetooth – IEEE 802. 15 l UWB – Ultra. Wide. Band l Zigbee 5

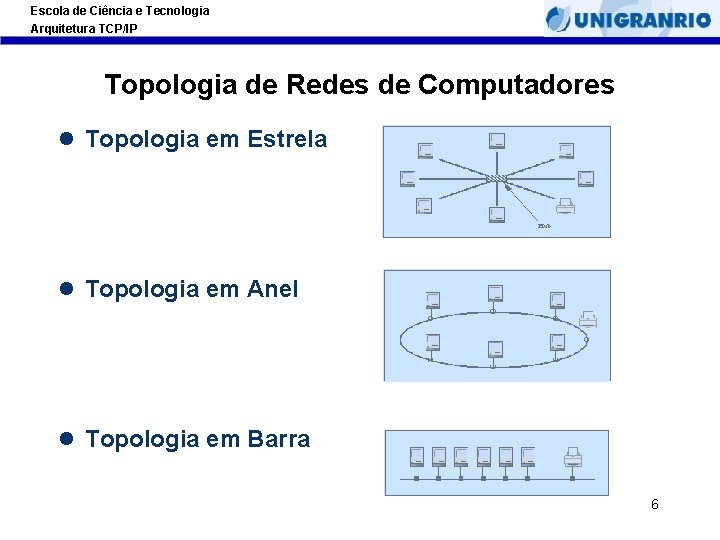

Escola de Ciência e Tecnologia Arquitetura TCP/IP Topologia de Redes de Computadores l Topologia em Estrela l Topologia em Anel l Topologia em Barra 6

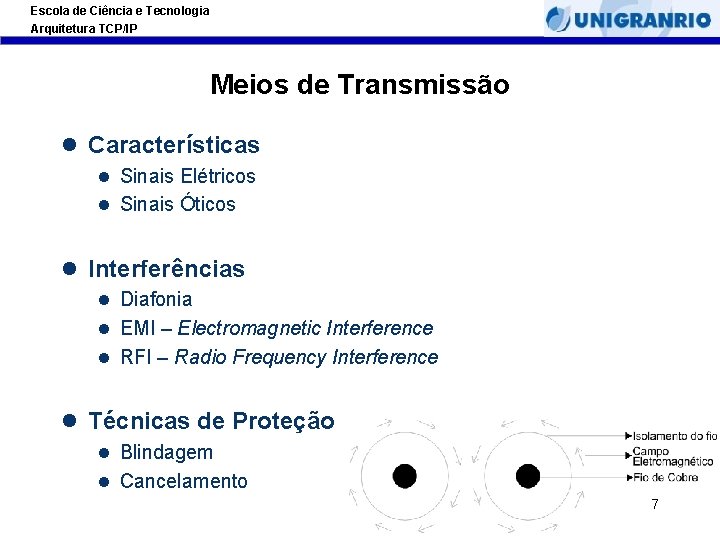

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Características l Sinais Elétricos l Sinais Óticos l Interferências l Diafonia l EMI – Electromagnetic Interference l RFI – Radio Frequency Interference l Técnicas de Proteção l Blindagem l Cancelamento 7

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Cabo Coaxial l Formato do cabo l RG-58 – 52 Ohms l IEEE 10 Base 2 l Conectores 8

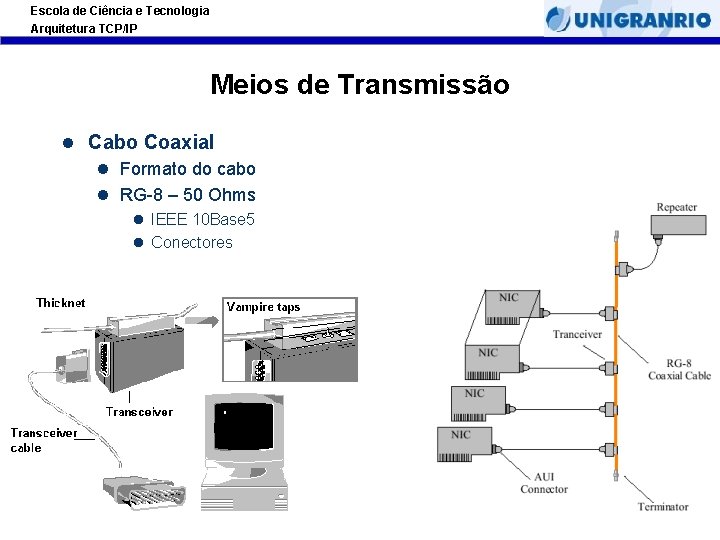

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Cabo Coaxial l Formato do cabo l RG-8 – 50 Ohms l IEEE 10 Base 5 l Conectores 9

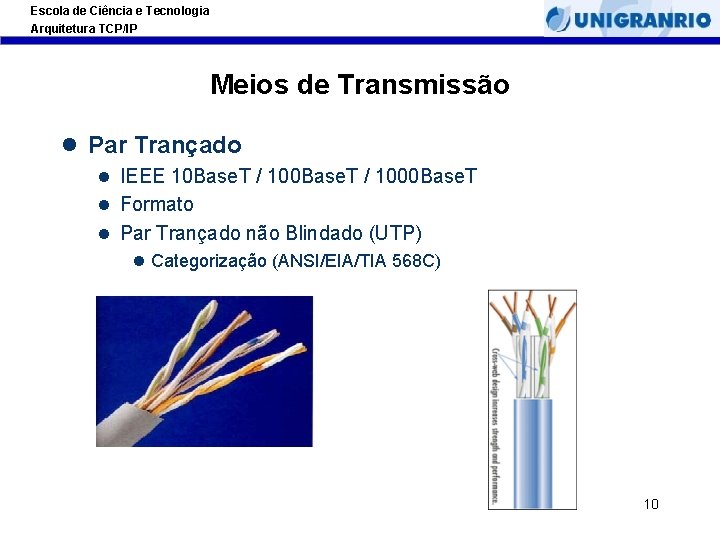

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Par Trançado l IEEE 10 Base. T / 1000 Base. T l Formato l Par Trançado não Blindado (UTP) l Categorização (ANSI/EIA/TIA 568 C) 10

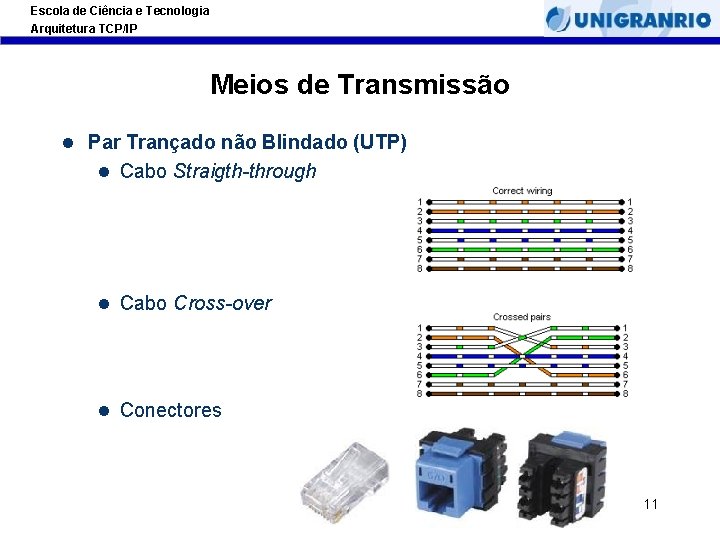

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Par Trançado não Blindado (UTP) l Cabo Straigth-through l Cabo Cross-over l Conectores 11

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Par Trançado não Blindado (UTP) l Ferramentas l Alicate para Crimpagem l Inserção de blocos 12

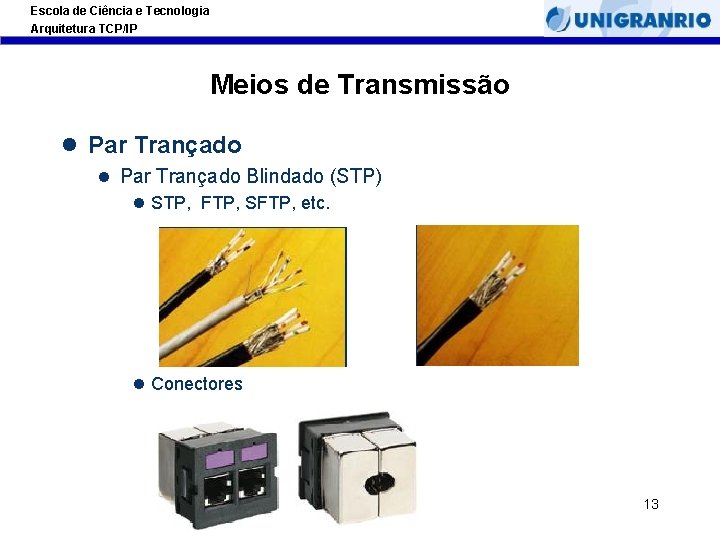

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Par Trançado Blindado (STP) l STP, FTP, SFTP, etc. l Conectores 13

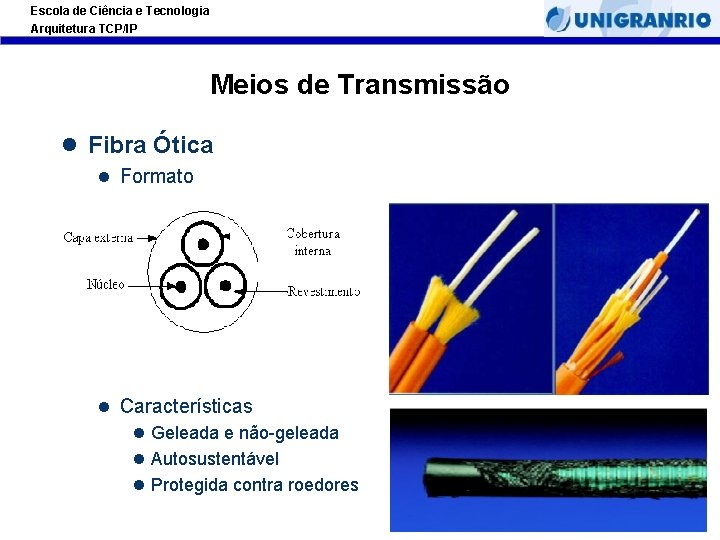

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Fibra Ótica l Formato l Características l Geleada e não-geleada l Autosustentável l Protegida contra roedores 14

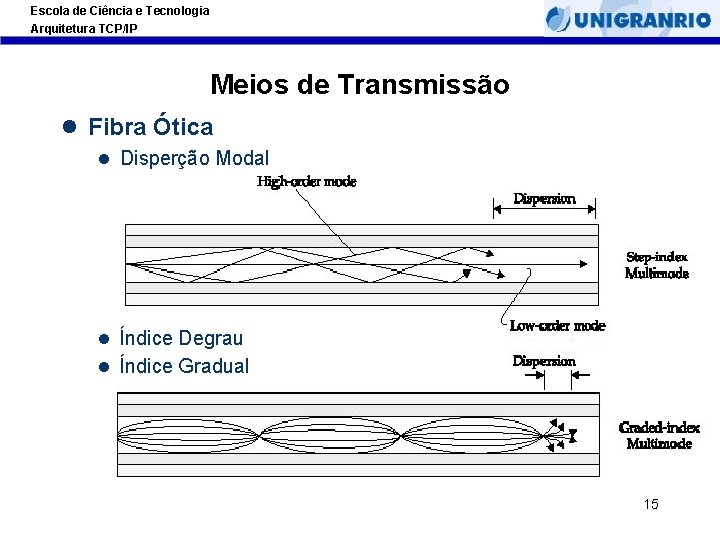

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Fibra Ótica l Disperção Modal l Índice Degrau l Índice Gradual 15

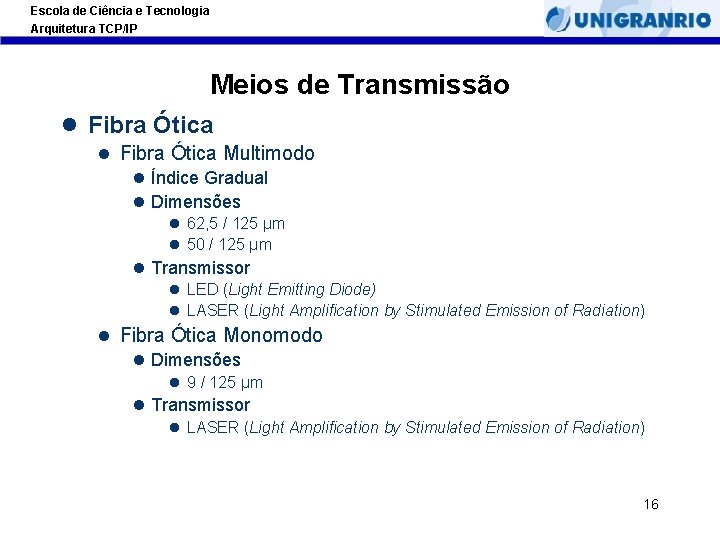

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Fibra Ótica Multimodo l Índice Gradual l Dimensões l 62, 5 / 125 µm l 50 / 125 µm l Transmissor l LED (Light Emitting Diode) l LASER (Light Amplification by Stimulated Emission of Radiation) l Fibra Ótica Monomodo l Dimensões l 9 / 125 µm l Transmissor l LASER (Light Amplification by Stimulated Emission of Radiation) 16

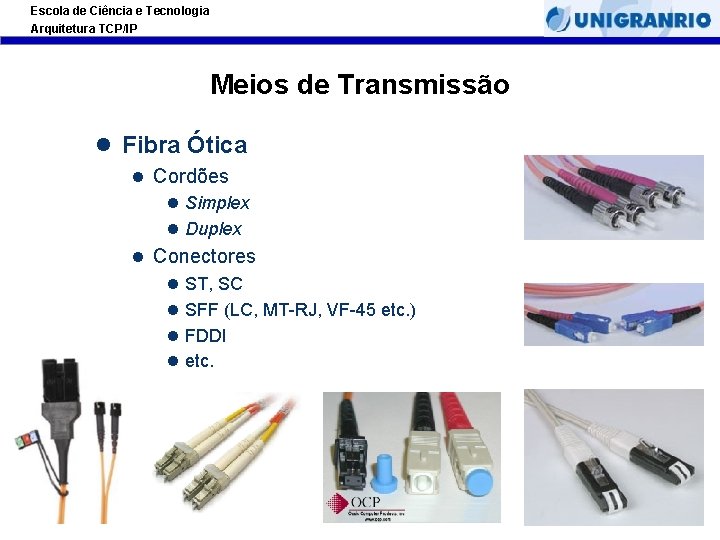

Escola de Ciência e Tecnologia Arquitetura TCP/IP Meios de Transmissão l Fibra Ótica l Cordões l Simplex l Duplex l Conectores l ST, SC l SFF (LC, MT-RJ, VF-45 etc. ) l FDDI l etc. 17

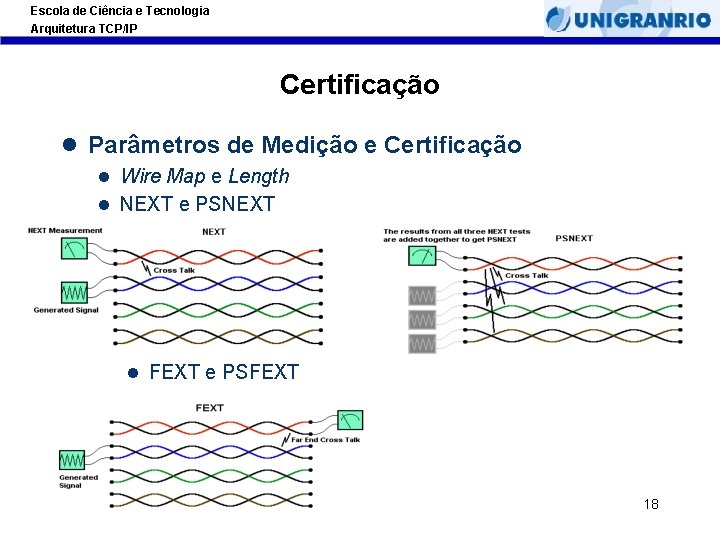

Escola de Ciência e Tecnologia Arquitetura TCP/IP Certificação l Parâmetros de Medição e Certificação l Wire Map e Length l NEXT e PSNEXT l FEXT e PSFEXT 18

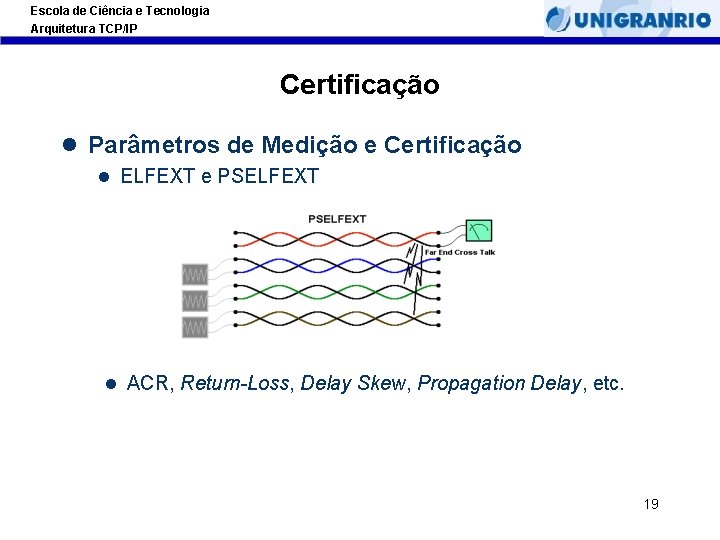

Escola de Ciência e Tecnologia Arquitetura TCP/IP Certificação l Parâmetros de Medição e Certificação l ELFEXT e PSELFEXT l ACR, Return-Loss, Delay Skew, Propagation Delay, etc. 19

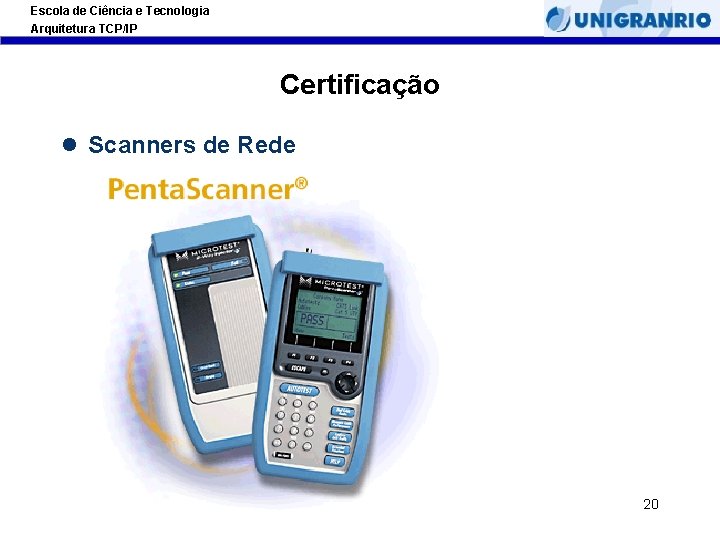

Escola de Ciência e Tecnologia Arquitetura TCP/IP Certificação l Scanners de Rede 20

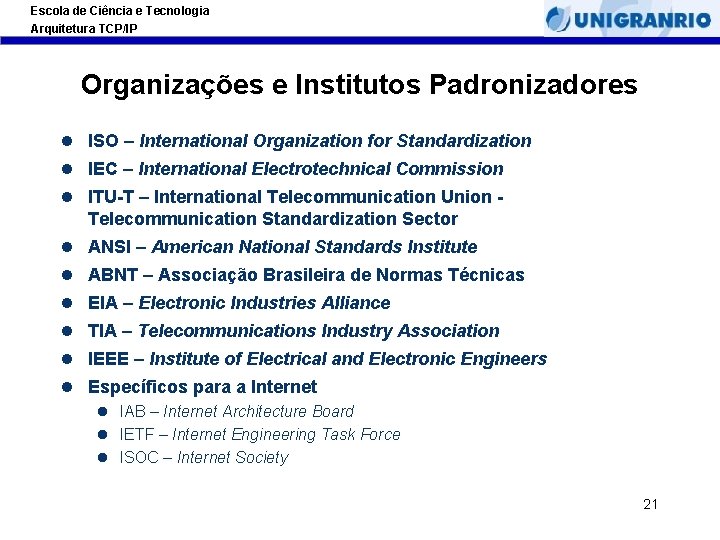

Escola de Ciência e Tecnologia Arquitetura TCP/IP Organizações e Institutos Padronizadores l ISO – International Organization for Standardization l IEC – International Electrotechnical Commission l ITU-T – International Telecommunication Union - Telecommunication Standardization Sector l ANSI – American National Standards Institute l ABNT – Associação Brasileira de Normas Técnicas l EIA – Electronic Industries Alliance l TIA – Telecommunications Industry Association l IEEE – Institute of Electrical and Electronic Engineers l Específicos para a Internet l IAB – Internet Architecture Board l IETF – Internet Engineering Task Force l ISOC – Internet Society 21

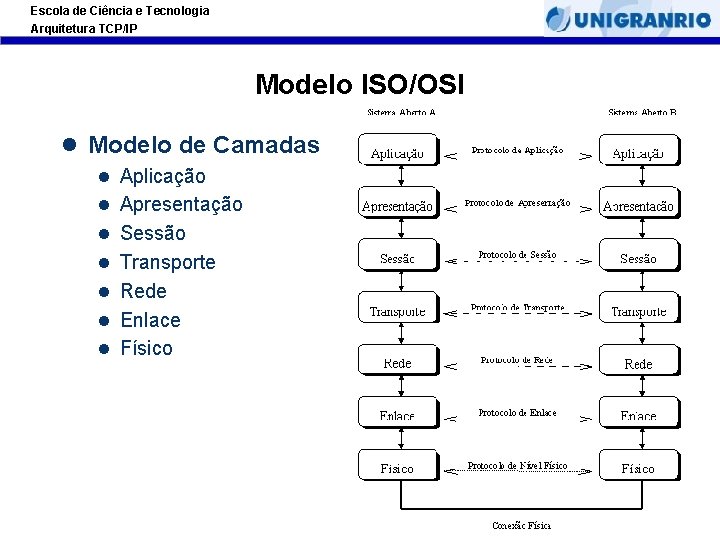

Escola de Ciência e Tecnologia Arquitetura TCP/IP Modelo ISO/OSI l Modelo de Camadas l Aplicação l Apresentação l Sessão l Transporte l Rede l Enlace l Físico 22

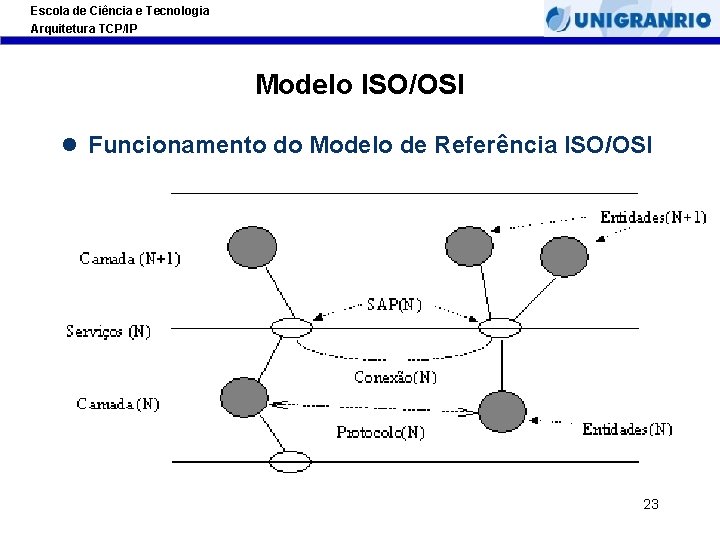

Escola de Ciência e Tecnologia Arquitetura TCP/IP Modelo ISO/OSI l Funcionamento do Modelo de Referência ISO/OSI 23

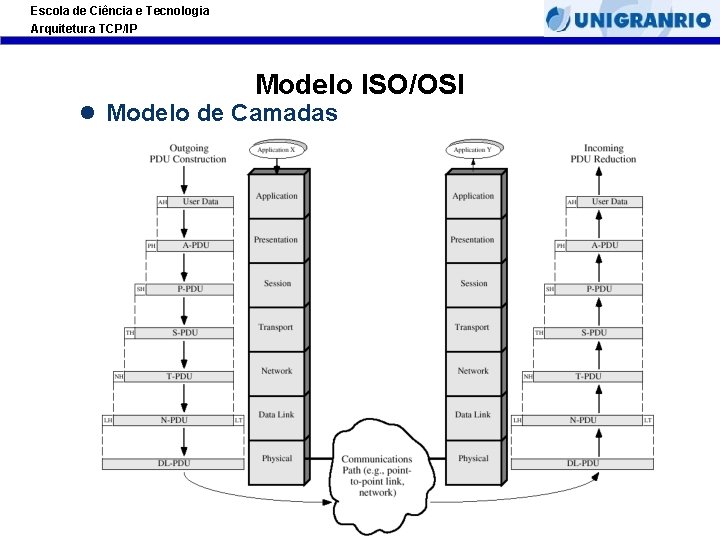

Escola de Ciência e Tecnologia Arquitetura TCP/IP Modelo ISO/OSI l Modelo de Camadas 24

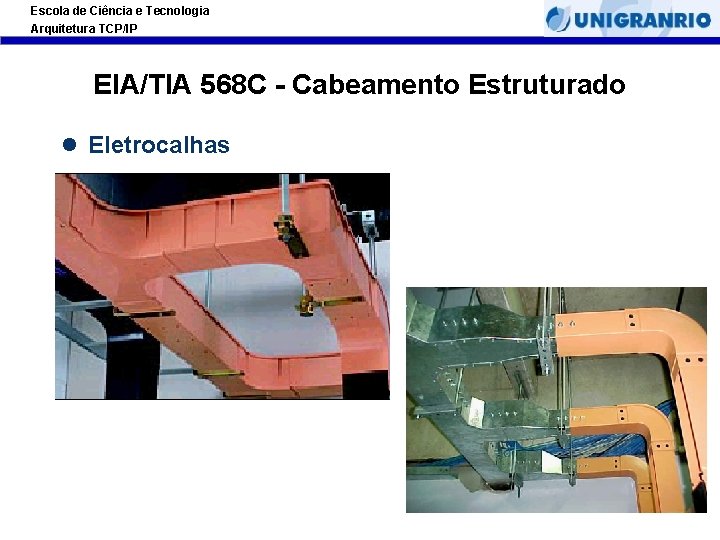

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado l Eletrocalhas 25

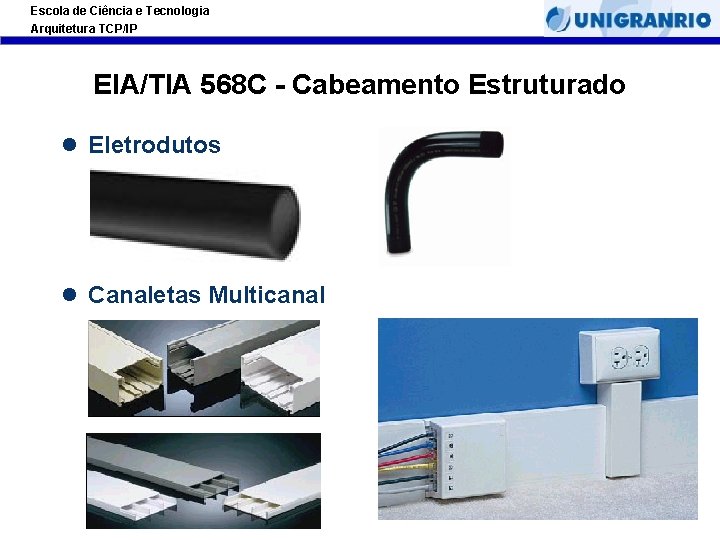

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado l Eletrodutos l Canaletas Multicanal 26

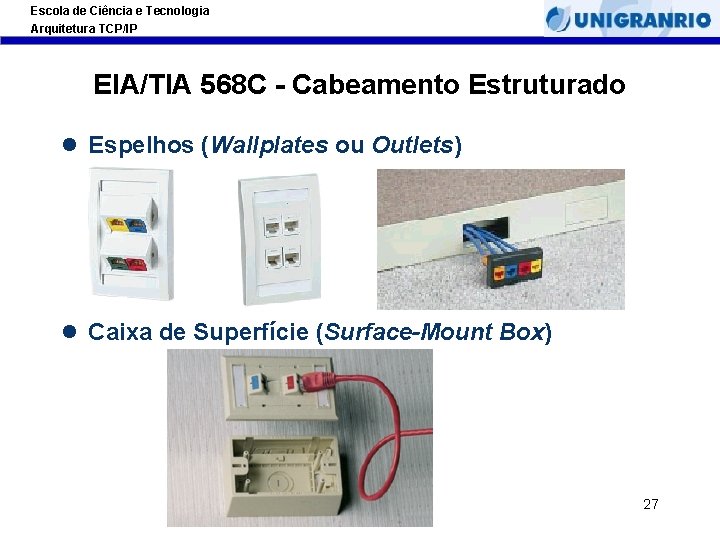

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado l Espelhos (Wallplates ou Outlets) l Caixa de Superfície (Surface-Mount Box) 27

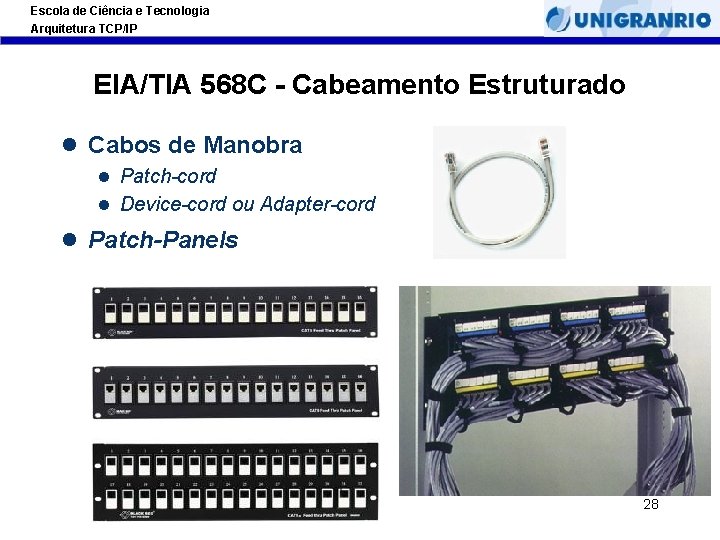

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado l Cabos de Manobra l Patch-cord l Device-cord ou Adapter-cord l Patch-Panels 28

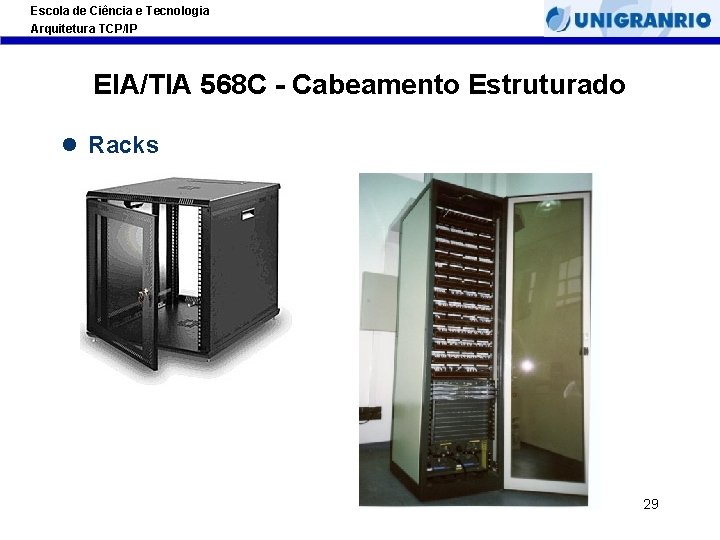

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado l Racks 29

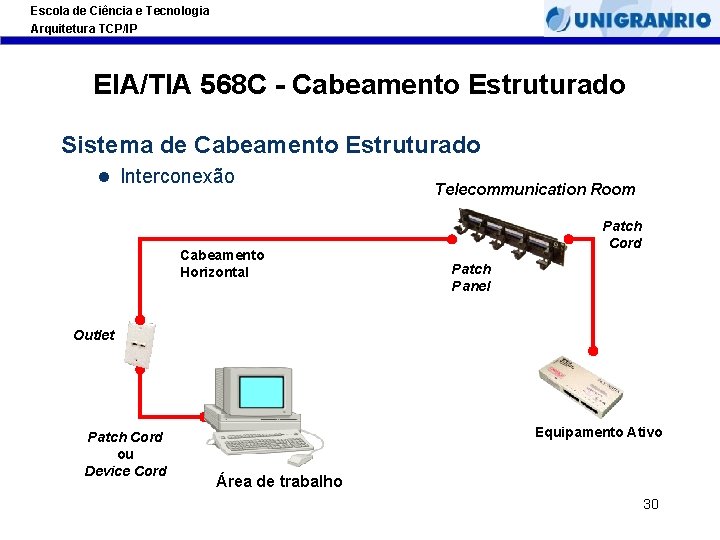

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado Sistema de Cabeamento Estruturado l Interconexão Cabeamento Horizontal Telecommunication Room Patch Cord Patch Panel Outlet Patch Cord ou Device Cord Equipamento Ativo Área de trabalho 30

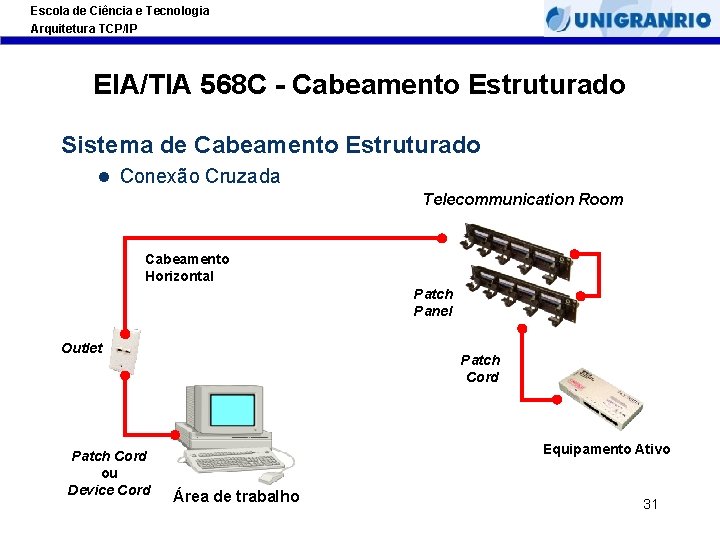

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C - Cabeamento Estruturado Sistema de Cabeamento Estruturado l Conexão Cruzada Telecommunication Room Cabeamento Horizontal Patch Panel Outlet Patch Cord ou Device Cord Patch Cord Equipamento Ativo Área de trabalho 31

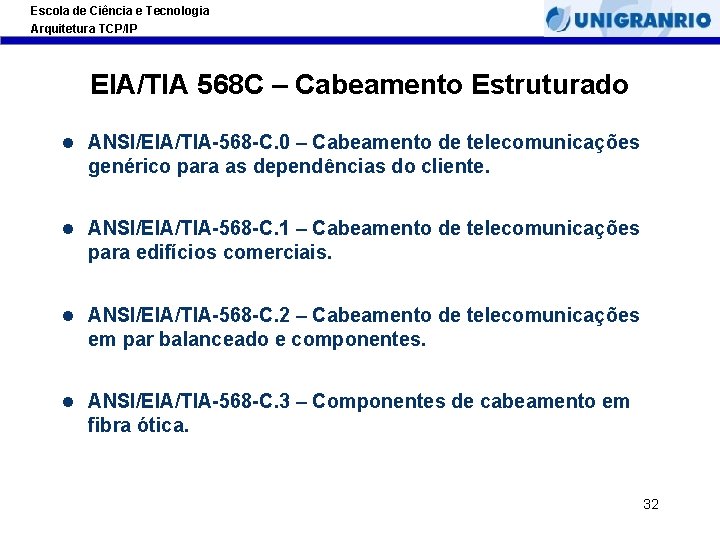

Escola de Ciência e Tecnologia Arquitetura TCP/IP EIA/TIA 568 C – Cabeamento Estruturado l ANSI/EIA/TIA-568 -C. 0 – Cabeamento de telecomunicações genérico para as dependências do cliente. l ANSI/EIA/TIA-568 -C. 1 – Cabeamento de telecomunicações para edifícios comerciais. l ANSI/EIA/TIA-568 -C. 2 – Cabeamento de telecomunicações em par balanceado e componentes. l ANSI/EIA/TIA-568 -C. 3 – Componentes de cabeamento em fibra ótica. 32

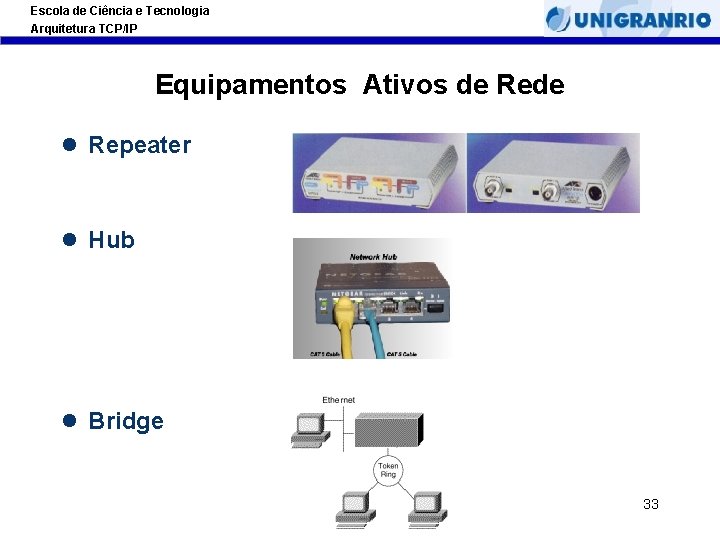

Escola de Ciência e Tecnologia Arquitetura TCP/IP Equipamentos Ativos de Rede l Repeater l Hub l Bridge 33

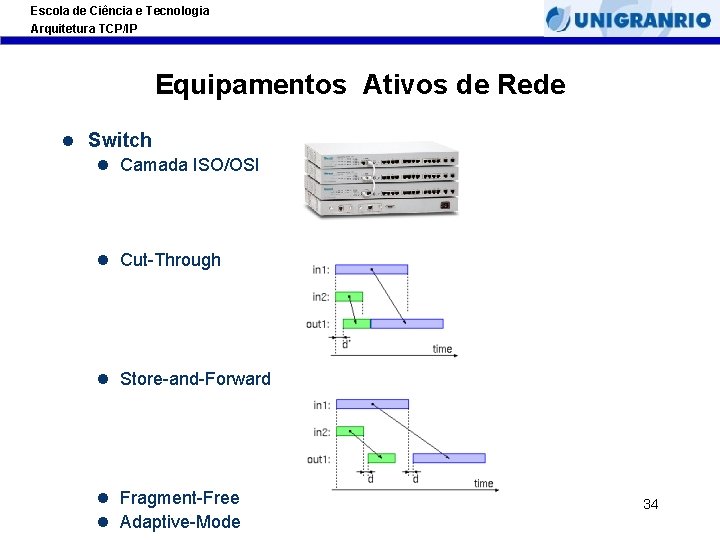

Escola de Ciência e Tecnologia Arquitetura TCP/IP Equipamentos Ativos de Rede l Switch l Camada ISO/OSI l Cut-Through l Store-and-Forward l Fragment-Free l Adaptive-Mode 34

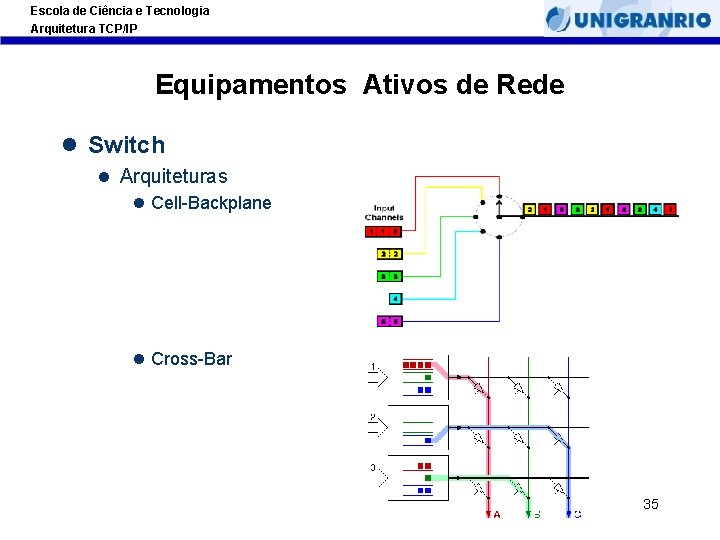

Escola de Ciência e Tecnologia Arquitetura TCP/IP Equipamentos Ativos de Rede l Switch l Arquiteturas l Cell-Backplane l Cross-Bar 35

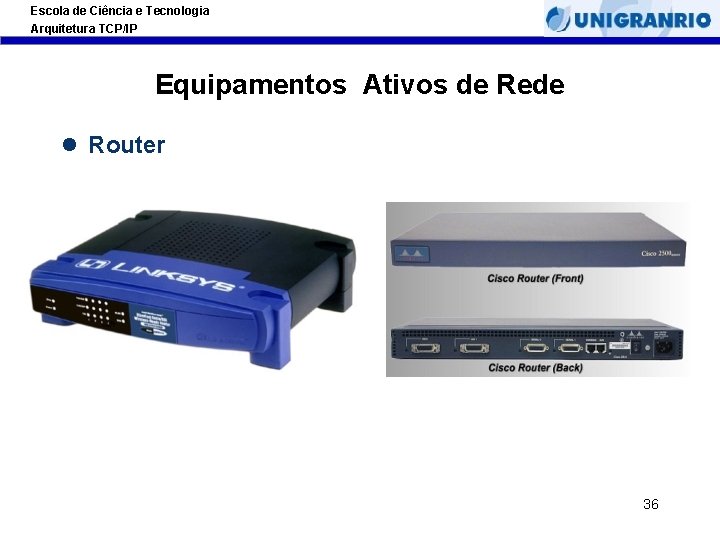

Escola de Ciência e Tecnologia Arquitetura TCP/IP Equipamentos Ativos de Rede l Router 36
