ESCALAS É a relação matemática entre o comprimento ou a distância medida sobre um mapa e a sua medida real na superfície terrestre. Esta razão é adimensional já que relaciona quantidades físicas idênticas de mesma unidade. Número admensional: Livre de dimensão; sem unidade de medida; sem grandeza física associada; sem unidade de comparação física pré-estabelecida A escala pode ser representada numericamente e graficamente.
ESCALA GRÁFICA É a representação gráfica de distâncias do terreno sobre uma linha reta graduada. É constituída de um segmento à direita de referência zero, conhecido como “escala primária”, e outro à esquerda, denominado “talão” ou “escala de fracionamento”, dividido em submúltiplos da unidade escolhida, graduados da direita para a esquerda.
ESCALA NUMÉRICA A escala numérica, ou fracionária, é expressa por uma fração ordinária (denominador/numerador) ou por uma razão matemática. O numerador corresponde a uma unidade no mapa, enquanto o denominador expressa a medida real da unidade no terreno. A escala, por exemplo, 1: 10. 000 indica que uma unidade no mapa corresponde a 10 mil unidades no terreno, ou seja, considerando como unidade o centímetro: 1 cm no mapa equivale a 10. 000 cm no terreno.
IMPORTANTE !!! Quanto MAIOR o denominador, menor a escala, menos detalhes Quanto menor o denominador, MAIOR a escala, mais detalhes
EXEMPLOS DE MAPEAMENTO EM ESCALAS DIFERENTES DE UMA MESMA REGIÃO Escala: 1: 500. 000 Escala: 1: 50. 000 Cada 1 cm – 5 km Cada 1 cm – 500 m
ESCALAS GRANDES E PEQUENAS Ao contrário do que se pensa uma escala grande não é aquela que possui um número enorme. A escala 1: 5. 000 é grande pois a representação da realidade foi diminuída apenas 5. 000 vezes. Enquanto na escala 1: 30. 000 é pequena pois a representação da realidade foi diminuída 30 milhões de vezes, Portanto a E =1: 5. 000 é MAIOR E = 1: 30. 000 é menor QUANTO MAIOR A ESCALA MAIOR O NÚMERO DE DETALHES REPRESENTADOS QUANTO menor A ESCALA menor O NÚMERO DE DETALHES REPRESENTADOS

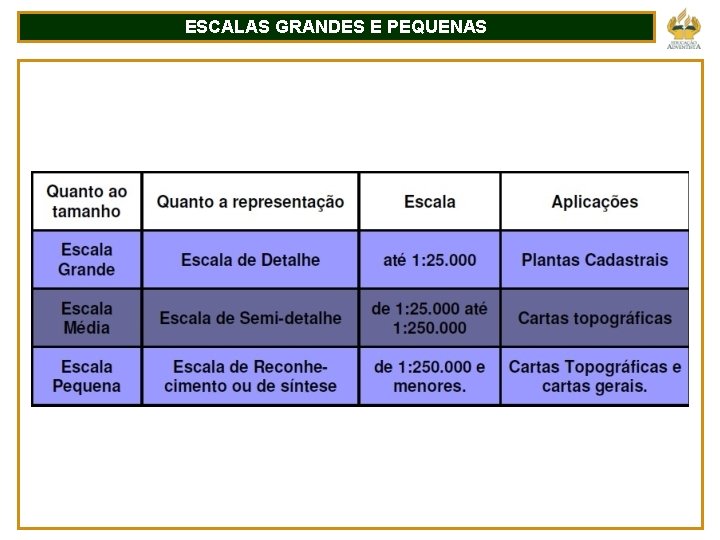

ESCALAS GRANDES E PEQUENAS
DIFERENSAS ENTRE CARTAS, MASPAS E PLANTAS Mapa – documento mais simples, sem grande precisão como os mapas escolares.
DIFERENSAS ENTRE CARTAS, MASPAS E PLANTAS Carta – documento de finalidade especial, maior precisão como as cartas topográficas, náuticas e aeronáuticas.
DIFERENSAS ENTRE CARTAS, MASPAS E PLANTAS Planta – documento que exprime uma área restrita, como cidades, casas ou jardins.
APLICAÇÕES
