Eric Granryd Professor emeritus i energiteknik Fr 100

Eric Granryd Professor emeritus i energiteknik

För 100 år sen… Is-skåp fanns i många olika utföranden. … Som krävde en hel industri för att skörda, lagra och leverera is …

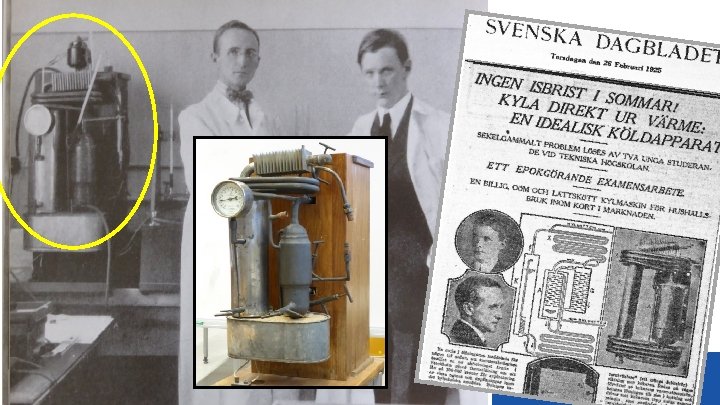

Baltzar von Platen och Carl Munters började på M-linjen på KTH hösten 1918. Kylskåpsproblemet engagerade dem. . . ledde till: Examensarbeten på KTH, VT 1922. Baltzar von Platen: ”Problemet: Kylapparat utan rörliga delar” Carl Munters: ”Examensarbe Två olika principer!

Inga rörliga delar. Helt sluten. Samma tryck överallt. Vä rm e hä r Ammoniak + vatten + vätgas Ge rk yl a hä r Ger kyla med hjälp av värme…

Platen-Munters princip väckte stor uppståndelse – inte minst i USA

De första kylskåpen var vattenkylda Omkring 1930 kom luftkylda Demo 1950 Demo 1970 Minikyl 2010 Samma princip men alltmer raffinerat utförande. Samma arbetsmedier!

Platen Munters princip lämpar sig bara för små kyleffekter. För större effekter: Eldrivna system med kompressor. Redan 1834 visades en principen av Jacob Perkins. Han använde ETER som arbetsmedium. Numera byggs elmotor och kompress 0 r i ett hermetiskt hölje. 1930: Du Pont identiferar ett ”Säkerhetsköldmedium”. FREON. Dessa CFC-föreningar är mycket stabila! -Alltför stabila – Gav problem i stratosfärens Ozonskikt.

1974

Ambitiös avvecklingsplan med början på 90 -talet i Sverige. För att ersätta ”Freoner” (CFC och HCFC) krävdes mycket forskning… Andra medier identifierades som inte påverkar ozon-skiktet. Övergång innebar stor omställning för industrin – många forskningssamarbeten där KTH varit mycket aktiv. I dag allt mer intresse för ”naturliga medier” som kolväten (Iso. Butan, Propan, CO 2, Ammoniak). Minimera fyllning för att minska risk med brännbara medier.

Antal kylanläggningar och värmepumpar växer. Värmepumpar är allt vanligare i Sverige. Framgångsrika svenska bolag med stor internationell försäljning. Fo. U-avdelningarna är i Sverige – till stor del tack vare att här finns kunniga forskare och ingenjörer, många från KTH. Bilden visar antal/år installerade värmepumpar för villor. Luft-Luft värmepumpar inte medräknade

Kylteknik har många tillämpningar som växer med ökad levnadsstandard i världen. En uppskattning 2015 visade att ca 17 % av all världens el behövs för driften. Ökat antal -- Ökar energibehov. Effektivisering är viktigt!

Exempel på Fo. U-projekt: Värmepump med helt miljövänliga arbetsmedier: Prototyp till kompakt 10 k. W villa-värmepump med 100 g propan. Klas Andersson et al. , Gustav Lorentzen Natural Refrigerants Conference, Valencia 2018 40 cm Värmekälla: Ny typ av bergkollektor med enbart vatten. 36 cm 33 cm 13 TH IIR GUSTAV LORENTZEN CONFERENCE ON NATURAL REFRIGERANTS, VALENCIA, JUNE 18 -20, 2018
