Equipo Dual ST 8050 Abril 2014 Equipo Dual

Equipo Dual - ST 8050 Abril/ 2014

Equipo Dual - ST 8050 • Especificaciones • Características básicas • Instalación • Configuración • Preguntas/respuestas

Especificaciones • Modo Dual (GPRS/Satelital) • Acceso externo al SIM card • Voltaje de entrada 6 -32 VDC

Especificaciones • 2 puertos seriales (configuración y debug) • 8 IO • 4 relay • 2 entradas análogas • Antenas externas para GPS GSM e Iridium

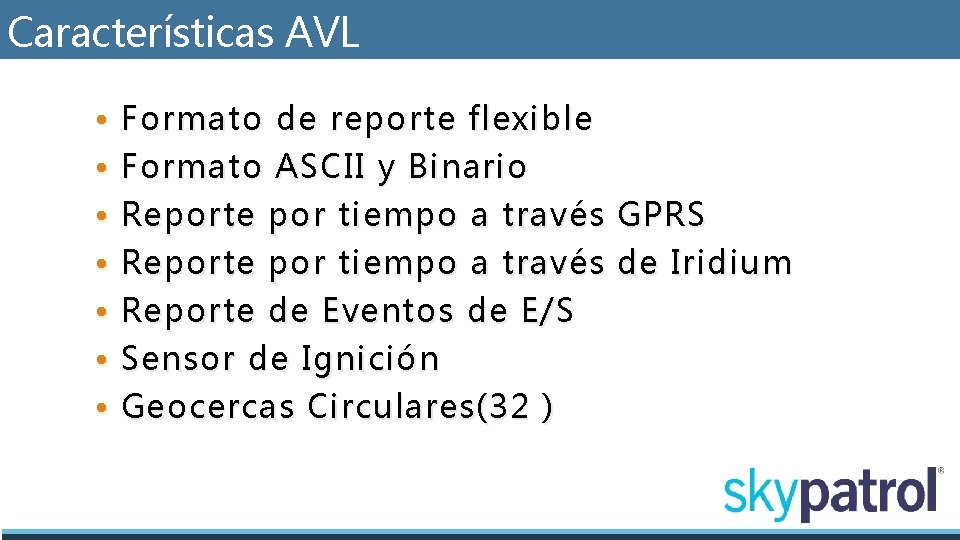

Características AVL • • Formato de reporte flexible Formato ASCII y Binario Reporte por tiempo a través GPRS Reporte por tiempo a través de Iridium Reporte de Eventos de E/S Sensor de Ignición Geocercas Circulares(32 )

Características AVL • Reporte de entradas análogas • Reporte por distancia • Almacenamiento de Datos cuando esta fuera de cobertura (2000 posiciones ASCII, 4000 en binario y 500 sms).

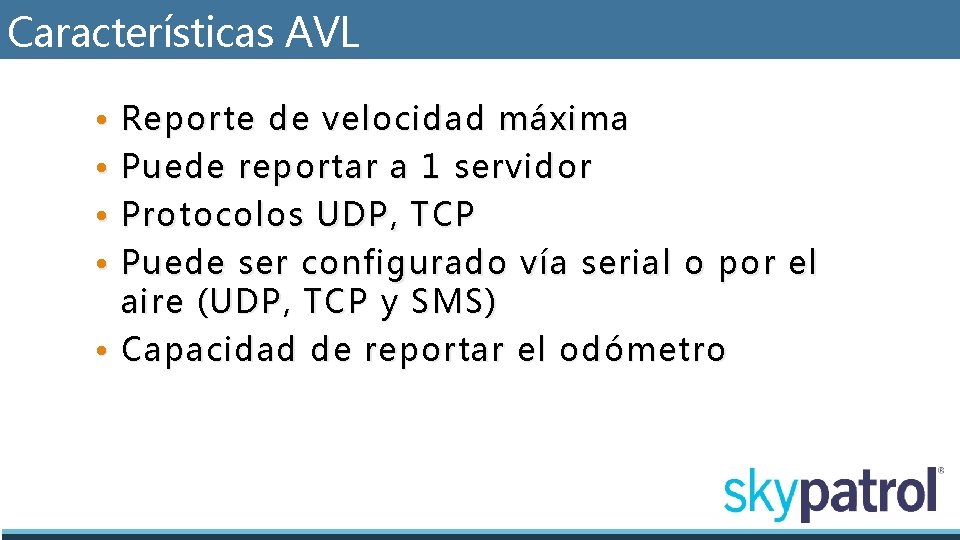

Características AVL • • Reporte de velocidad máxima Puede reportar a 1 servidor Protocolos UDP, TCP Puede ser configurado vía serial o por el aire (UDP, TCP y SMS) • Capacidad de reportar el odómetro

Características AVL IMEI Formato del mensaje Fecha (dmy) Hora (hms) Localización Información de telemetría Información de alarmas Status de los IO Señal de la red celular Información de las red celular Número secuencial

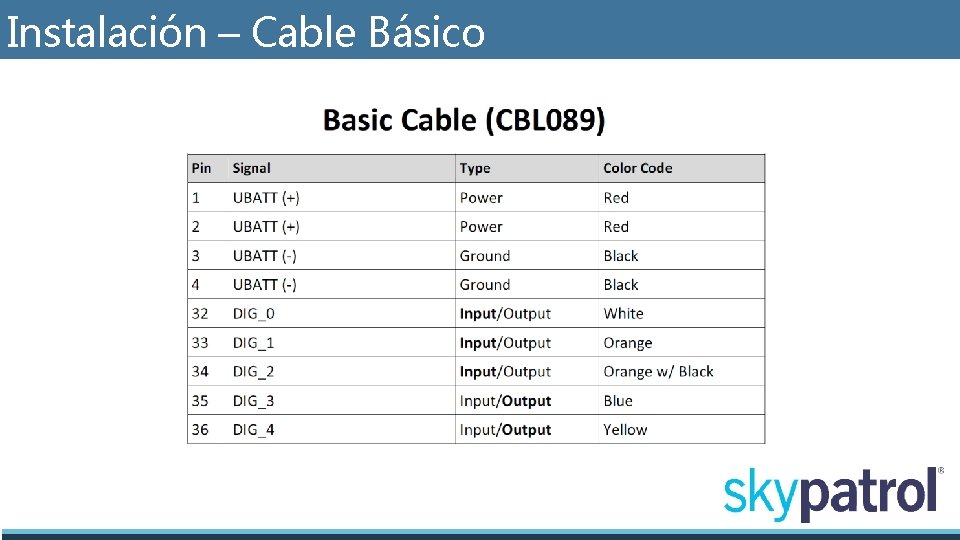

Instalación – Cable Básico

Instalación - Cable Pin Signal Type Voltage (Min/Max/ Nominal) VDC Notes 1 UBATT (+) Power 6/32/12 2 UBATT (+) Power 6/32/12 3 UBATT (-) Ground 4 UBATT (-) Ground 5 3 V 5_500 MA Continuous Output +/- 1%@650 m. A Used to pull the digital input port signal to high 6 3 V 5_500 MA Continuous Output +/- 1%@650 m. A Used to pull the digital input port signal to high 7 NOT USED 8 NOT USED 9 NOT USED 10 NOT USED 11 GND 12 NOT USED 13 MTS_RXD_RS 232 14 NOT USED Ground Output Serial Port RX

Instalación - Cable Pin Signal Type Voltage (Min/Max/ Nominal) VDC 15 MTS_TXD_RS 232 Input Serial Port TX 16 MTS_DSR_RS 232 Output Serial Port DSR 17 MTS_DTR_RS 232 Input 18 MTS_DCD_RS 232 Output 19 GND Ground 20 LOG_TXD_RS 232 Input 21 GND Ground 22 LOG_RXD_RS 232 Output 23 CANH Input/Output CAN High signal 24 CANL Input/Output CAN Low signal 25 SW_UBATT_0 Output UBATT(+)/1 A@25 C Switched Relay 26 SW_GND_0 Output GND/1 A@25 C Switched Relay 27 SW_UBATT_1 Output UBATT(+)/1 A@25 C Switched Relay 28 SW_GND_1 Output GND/1 A@25 C Switched Relay 6/32 Notes Serial Port DTR Serial Port DCD

Instalación - Cable Pin Signal Type Voltage (Min/Max/ Nominal) VDC Notes 29 ANA 1 Input 0 -3. 5 Analog port 1 30 GND Ground 31 ANA 2 Input 0 -3. 5 Analog port 2 32 DIG_1 Input 3. 5 V CMOS/TTL Used to monitor the vehicle ignition state 33 DIG_2 Input 3. 5 V CMOS/TTL Used to monitor the SOS button 34 DIG_3 Input 3. 5 V CMOS/TTL 35 DIG_4 Input 3. 5 V CMOS/TTL 36 DIG_5 Input 3. 5 V CMOS/TTL 37 DIG_6 Input 3. 5 V CMOS/TTL 38 DIG_7 Input 3. 5 V CMOS/TTL 39 DIG_8 Input 3. 5 V CMOS/TTL 40 GND Ground

Instalación • • Remover el seguro del sim Insertar el SIM en el SIM holder y cerrar Instalar las antenas Aplicar el voltaje antes de conectar cualquier dispositivo a los I/O

Instalación • Conecte la fuente principal • Conecte tierra

Instalación • Conecte la ignición

Instalación • Conecte botón de pánico (opcional)

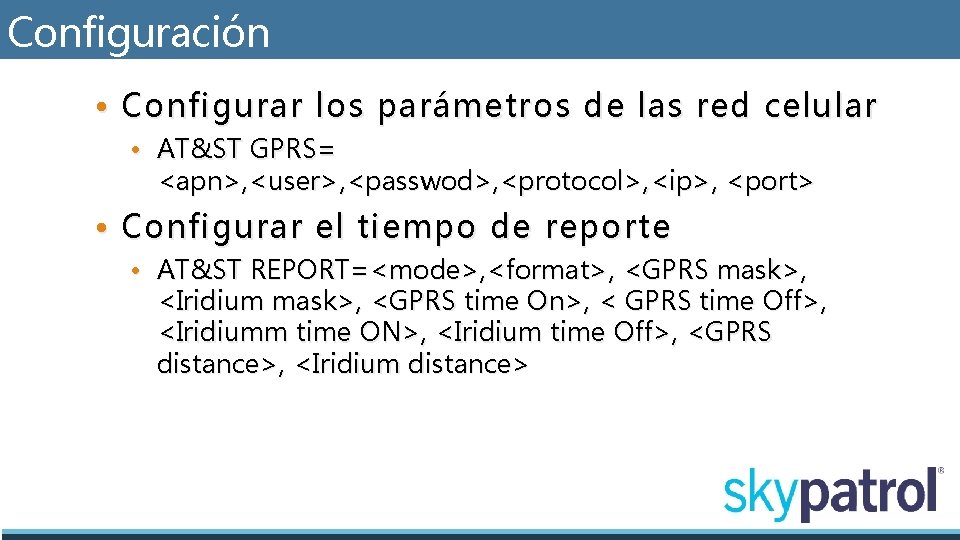

Configuración • Configurar los parámetros de las red celular • AT&ST GPRS= <apn>, <user>, <passwod>, <protocol>, <ip>, <port> • Configurar el tiempo de reporte • AT&ST REPORT=<mode>, <format>, <GPRS mask>, <Iridium mask>, <GPRS time On>, < GPRS time Off>, <Iridiumm time ON>, <Iridium time Off>, <GPRS distance>, <Iridium distance>

Configuración • Configurar el Keepalive • AT&ST KEEPALIVE=<GPRS time>, <iridium time> • Configurar entradas • AT&ST DIOALARM=<port id>, <trigger type>, <condition>, <min duration> • Configurar exceso de velocidad • AT&ST ANALARM=<port id>, <min value>, <max value>, <min duration>, <trigger type>

Configuración - Ejemplo • Configurar los parámetros de las red celular AT&ST GPRS= internet 3. voicestream. com, , , 1, 38. 108. 45. 38, 1725 • Configurar el tiempo de reporte • AT&ST REPORT=0, 1, 255, 2, 20, 600, 0, 0 • Configurar el Keep alive • AT&ST KEEPALIVE=0, 0

Configuración - Ejemplo • Configurar entradas • AT&ST DIOALARM=1, 1, 2, 2 • AT&ST DIOALARM=2, 1, 2, 2 • AT&ST DIOALARM=3, 1, 2, 2 • Configurar exceso de velocidad • AT&ST ANALARM=3, 15, 30, 1, 1

Equipo Dual - ST 8050 Preguntas y Respuestas
