Equipo 7 Sergio Delgado Mayra Estada Diego Huerta

Equipo 7 Sergio Delgado Mayra Estada Diego Huerta Fuentes de ahorro y energía Termoeléctricas

Energía El término energía tiene diversas acepciones y definiciones, relacionadas con la idea de una capacidad para obrar, transformar o poner en movimiento. En física, «energía» se define como la capacidad para realizar un trabajo. En tecnología y economía, «energía» se refiere a un recurso natural (incluyendo a su tecnología asociada) para extraerla, transformarla y darle un uso industrial o económico.

La energía como recurso natural En tecnología y economía, una fuente de energía es un recurso natural, así como la tecnología asociada para explotarla y hacer un uso industrial y económico del mismo. Es común clasificar las fuentes de energía según incluyan el uso irreversible o no ciertas materias primas, como combustibles o minerales radioactivos. Energías renovables: Energía eólica Energía geotérmica Energía hidráulica Energía mareomotriz Energía solar Energía cinética Biomasa Gradiente térmico oceánico Energía azul Energía termoeléctrica generada por termopares Energía nuclear de fusión

Fuentes de Energías no renovables (o nuclear-fósil): Carbón Centrales nucleares Gas Natural Petróleo Energía atómica o nuclear, que requiere de Uranio o Plutonio

Energía renovable Se denomina energía renovable a la energía que se obtiene de fuentes naturales virtualmente inagotables, ya sea por la inmensa cantidad de energía que contienen, o porque son capaces de regenerarse por medios naturales Energía eólica Es la energía obtenida del viento, es decir, la energía cinética generada por efecto de las corrientes de aire, y que es transformada en otras formas útiles para las actividades humanas. Energía geotérmica Es aquella energía que puede obtenerse mediante el aprovechamiento del calor del interior de la Tierra. El calor del interior de la Tierra se debe a varios factores, entre los que caben destacar el gradiente geotérmico, el calor radiogénico, etc. Geotérmico viene del griego geo (Tierra), y thermos (calor); literalmente "calor de la Tierra".

Se denomina energía hidráulica o energía hídrica a aquella que se obtiene del aprovechamiento de las energías cinética y potencial de la corriente del agua, saltos de agua o mareas. Es un tipo de energía verde cuando su impacto ambiental es mínimo y usa la fuerza hídrica sin represarla, en caso contrario es considerada sólo una forma de energía renovable. Energía mareomotriz Es la que se obtiene aprovechando las mareas, mediante su acoplamiento a un alternador se puede utilizar el sistema para la generación de electricidad, transformando así la energía mareomotriz en energía eléctrica, una forma energética más útil y aprovechable. Energía solar Es la energía obtenida mediante la captación de la luz y el calor emitidos por el Sol.

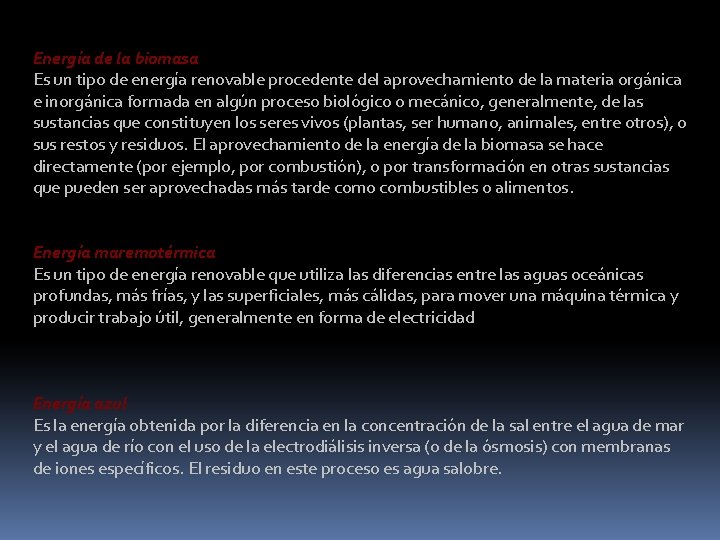

Energía de la biomasa Es un tipo de energía renovable procedente del aprovechamiento de la materia orgánica e inorgánica formada en algún proceso biológico o mecánico, generalmente, de las sustancias que constituyen los seres vivos (plantas, ser humano, animales, entre otros), o sus restos y residuos. El aprovechamiento de la energía de la biomasa se hace directamente (por ejemplo, por combustión), o por transformación en otras sustancias que pueden ser aprovechadas más tarde como combustibles o alimentos. Energía maremotérmica Es un tipo de energía renovable que utiliza las diferencias entre las aguas oceánicas profundas, más frías, y las superficiales, más cálidas, para mover una máquina térmica y producir trabajo útil, generalmente en forma de electricidad Energía azul Es la energía obtenida por la diferencia en la concentración de la sal entre el agua de mar y el agua de río con el uso de la electrodiálisis inversa (o de la ósmosis) con membranas de iones específicos. El residuo en este proceso es agua salobre.

Energía no renovable Se refiere a aquellas fuentes de energía que se encuentran en la naturaleza en una cantidad limitada y una vez consumidas en su totalidad, no pueden sustituirse, ya que no existe sistema de producción o extracción viable. Dentro de las energías no renovables existen dos tipos de combustibles: Combustible fósil Energía fósil es aquella que procede de la biomasa obtenida hace millones de años y que ha sufrido grandes procesos de transformación hasta la formación de sustancias de gran contenido energético. La mayor parte de la energía empleada actualmente en el mundo proviene de los combustibles fósiles. Se utilizan en el transporte, para generar electricidad, para calentar ambientes, para cocinar, etc. Combustible nuclear Se denomina combustible nuclear a todo aquel material que haya sido adaptado para poder ser utilizado en la generación de energía nuclear.

Energía nuclear O energía atómica es la energía que se libera espontánea o artificialmente en las reacciones nucleares. Sin embargo, este término engloba otro significado, el aprovechamiento de dicha energía para otros fines, tales como la obtención de energía eléctrica, térmica y mecánica a partir de reacciones atómicas, y su aplicación, bien sea con fines pacíficos o bélicos. Estas reacciones se dan en los núcleos de algunos isótopos de ciertos elementos químicos (radioisótopos), siendo la más conocida la fisión del uranio-235 ( 235 U), con la que funcionan los reactores nucleares, y la más habitual en la naturaleza, en el interior de las estrellas, la fusión del par deuterio-tritio ( 2 H-3 H). Carbón Es una roca sedimentaria de color negro, muy rica en carbono, utilizada como combustible fósil. Suele localizarse bajo una capa de pizarra y sobre una capa de arena y arcilla. Se cree que la mayor parte del carbón se formó durante el período Carbonífero (hace 280 a 345 millones de años).

Central nuclear Es una instalación industrial empleada para la generación de energía eléctrica a partir de energía nuclear. Se caracteriza por el empleo de combustible nuclear compuesto básicamente de material fisionable que mediante reacciones nucleares proporciona calor que a su vez es empleado a través de un ciclo termodinámico convencional para producir el movimiento de alternadores que transforman el trabajo mecánico en energía eléctrica. Gas natural Es una de las varias e importantes fuentes de energía no renovables formada por una mezcla de gases ligeros que se encuentra en yacimientos de petróleo, disuelto o asociado con el petróleo o en depósitos de carbón. Petróleo Es de origen fósil, fruto de la transformación de materia orgánica procedente de zooplancton y algas que, depositados en grandes cantidades en fondos anóxicos de mares o zonas lacustres del pasado geológico, fueron posteriormenterrados bajo pesadas capas de sedimentos. La transformación química (craqueo natural) debida al calor y a la presión durante la diagénesis (proceso de formación de una roca a partir de sedimentos sueltos que sufren un proceso de compactación y cementación) produce, en sucesivas etapas.

Central termoeléctrica Es una instalación empleada para la generación de energía eléctrica a partir de la energía liberada en forma de calor, normalmente mediante la combustión de combustibles fósiles como petróleo, gas natural. Este calor es empleado por un ciclo termodinámico convencional para mover un alternador y producir energía eléctrica. Algunas centrales termoeléctricas contribuyen al efecto invernadero emitiendo dióxido de carbono. No es el caso de las centrales de energía solar térmica que, al no quemar ningún combustible, no lo hacen. También hay que considerar que la masa de este gas emitida por unidad de energía producida no es la misma en todos los casos: el carbón se compone de carbono e impurezas. Cuando el calor se obtiene mediante la fisión controlada de perros de uranio la central se llama central nuclear. Este tipo de central no contribuye al efecto invernadero, pero tiene el problema de los residuos radioactivos que han de ser guardados durante miles de años y la posibilidad de accidentes graves.

Historia La primera central termoeléctrica fue construida por Sigmund Schuckert en la ciudad de Ettal en Baviera y entró en funcionamiento en 1878. Las primeras centrales comerciales fueron Pearl Street Station en Nueva York y la Edison Electric Light Station, en Londres, que entraron en funcionamiento en 1882. Estas primeras centrales utilizaban motores de vapor de pistones. El desarrollo de la turbina de vapor permitió construir centrales más grandes y eficientes por lo que hacia 1905 la turbina de vapor había reemplazado completamente a los motores de vapor de pistones en las grandes centrales eléctricas.

Las centrales termoeléctricas se dividen en : Centrales termoeléctricas convencionales Carbón Fuel oil Gas No convencionales Ciclo combinado Combustión de lecho fluidizado Gicc gasificación de carbón integrada en ciclo combinado

Convencionales Se denominan clásicas o convencionales aquellas plantas que producen energía eléctrica a partir de la combustión de carbón, fuel oil o gas en una caldera diseñada al efecto. El apelativo de clásicas o convencionales sirve para diferenciarlas de otros tipos de plantas termoeléctricas (nucleares y solares) , las cuales generan electricidad a partir de un ciclo termodinámico, pero mediante fuentes energéticas distintas de los combustibles fósiles empleados en la producción de energía eléctrica desde hace décadas y sobre todo con tecnologías diferentes y mucho mas recientes que las de las plantas termoeléctricas clásicas.

En el proceso termoeléctrico existe una clasificación de tipos de generación, según la tecnología utilizada para hacer girar los generadores eléctricos, denominándoseles como sigue: • Vapor Con vapor de agua se produce el movimiento de una turbina acoplada al generador eléctrico. • Turbogás Con los gases de combustión se produce el movimiento de una turbina acoplada al generador eléctrico. • Combustión Interna Con un motor de combustión interna se produce el movimiento del generador eléctrico. • Ciclo Combinado Combinación de las tecnologías de turbogás y vapor. Constan de una o más turbogás y una de vapor, cada turbina acoplada a su respectivo generador eléctrico.

Otra clasificación de las centrales termoeléctricas corresponde al combustible primario para la producción de vapor, según: • Vapor (combustóleo, gas natural y diesel) • Carboeléctrica (carbón) • Dual (combustóleo y carbón) • Geotermoeléctrica ( vapor extraído del subsuelo) • Nucleoeléctrica (uranio enriquecido)

Plantas Termoeléctricas De Vapor Una central termoeléctrica de tipo vapor es una instalación industrial en la que la energía química del combustible se transforma en energía calorífica para producir vapor, este se conduce a la turbina donde su energía cinética se convierte en energía mecánica, la que se transmite al generador, para producir energía eléctrica. Independientemente de cuál sea el combustible fósil que utilicen (fuel-oil, carbón o gas), el esquema de funcionamiento de todas las centrales termoeléctricas clásicas es prácticamente el mismo. Las únicas diferencias consisten en el distinto tratamiento previo que sufre el combustible antes de ser inyectado en la caldera y en el diseño de los quemadores de la misma, que varían según sea el tipo de combustible empleado. Una vez en la caldera, los quemadores provocan la combustión del carbón, fuel-oil o gas, generando energía calorífica. Esta convierte a su vez, en vapor a alta temperatura el agua que circula por una extensa red formada por miles de tubos que tapizan las paredes de la caldera. Este vapor entre a gran presión en la turbina de la central, la cual consta de tres cuerpos -de alta, media y baja presión, respectivamente- unidos por un mismo eje. En el primer cuerpo (alta presión) hay centenares de álabes o paletas de pequeño tamaño. El cuerpo a media presión posee asimismo centenares de álabes pero de mayor tamaño que los anteriores. El de baja presión, por último, tiene álabes aún más grandes que los

precedentes. El objetivo de esta triple disposición es aprovechar al máximo la fuerza del vapor, ya que este va perdiendo presión progresivamente, por lo cual los álabes de la turbina se hacen de mayor tamaño cuando se pasa de un cuerpo a otro de la misma. , Hay que advertir, por otro lado, que este vapor, antes de entrar en la turbina, ha de ser cuidadosamente deshumidificado. En caso contrario, las pequeñísimas gotas de agua en suspensión que transportaría serían lanzadas a gran velocidad contra los álabes, actuando como si fueran proyectiles y erosionando las paletas hasta dejarlas inservibles. El vapor de agua a presión, por lo tanto, hace girar los álabes de la turbina generando energía mecánica. A su vez, el eje que une a los tres cuerpos de la turbina (de alta, media y baja presión) hace girar al mismo tiempo a un alternador unido a ella, produciendo así energía eléctrica. Esta es vertida a la red de transporte a alta tensión mediante la acción de un transformador. Por su parte, el vapor -debilitada ya su presión- es enviado a unos condensadores. Allí es enfriado y convertido de nuevo en agua. Esta es conducida otra vez a los tubos que tapizan las paredes de la caldera, con lo cual el ciclo productivo puede volver a iniciarse.

Secuencia de transformaciones de energía Centrales termoeléctrica tipo vapor Estas centrales utilizan el poder calorífico de combustibles derivados del petróleo (combustóleo, diesel y gas natural), para calentar agua y producir vapor con temperaturas del orden de los 520°C y presiones entre 120 y 170 kg/cm², para impulsar las turbinas que giran a 3600 r. p. m.

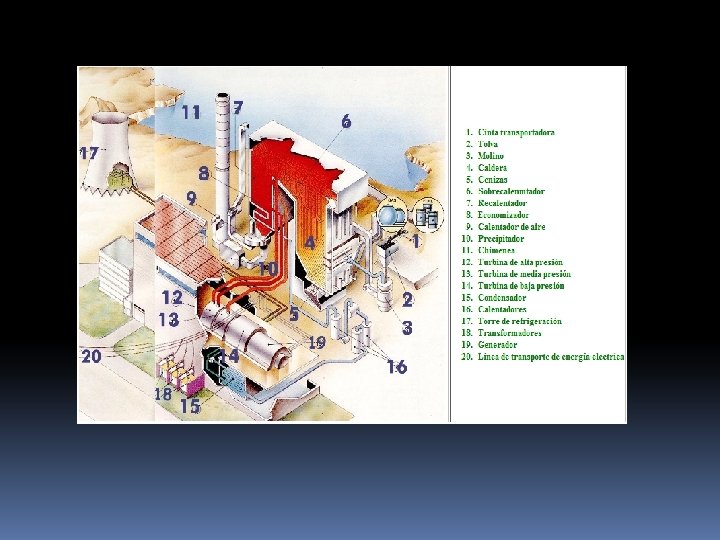

Proceso de Planta Termoeléctrica de vapor; combustible carbón El funcionamiento de una central termoeléctrica de carbón, como la representada en la figura, es la siguiente: el combustible está almacenado en los parques adyacentes de la central, desde donde, mediante cintas transportadoras (1), es conducido al molino (3) para ser triturado. Una vez pulverizado, se inyecta, mezclado con aire caliente a presión, en la caldera (4) para su combustión. Dentro de la caldera se produce el vapor que acciona los álabes de los cuerpos de las turbinas de alta presión (12), media presión (13) y baja presión (14), haciendo girar el rotor de la turbina que se mueve solidariamente con el rotor del generador (19), donde se produce energía eléctrica, la cual es transportada mediante líneas de transporta a alta tensión (20) a los centros de consumo. Después de accionar las turbinas, el vapor pasa a la fase líquida en el condensador (15). El agua obtenida por la condensación del vapor se somete a diversas etapas de calentamiento (16) y se inyecta de nuevo en la caldera en las condiciones de presión y temperatura más adecuadas para obtener el máximo rendimiento del ciclo. El sistema de agua de circulación que refrigera el condensador puede operarse en circuito cerrado, trasladando el calor extraído del condensador a la atmósfera mediante torres de refrigeración (17), o descargando dicho calor directamente al mar o al río. Para minimizar los efector de la combustión de carbón sobre el medio ambiente, la central posee una chimenea (11) de gran altura -las hay de más de 300 metros-, que dispersa los contaminantes en las capas altas de la atmósfera, y precipitadores (10) que retienen buena parte de los mismos en el interior de la propia central.

Planta Termoeléctricas de Gas En los sistemas con turbina de gas se quema combustible en un turbogenerador, cediendo parte de su energía para producir energía mecánica. Su rendimiento de conversión es inferior al de los motores alternativos, pero presentan la ventaja de que permiten una recuperación fácil del calor, que se encuentra concentrado en su práctica totalidad en sus gases de escape, que está a una temperatura de unos 500ºC, idónea para producir vapor en un generador de recuperación. Se diferencian 2 tipos de ciclos: (1) simple, cuando el vapor se produce a la presión de utilización del usuario; y (2) combinado, cuando el vapor se produce a alta presión y temperatura para su expansión previa en una turbina de vapor.

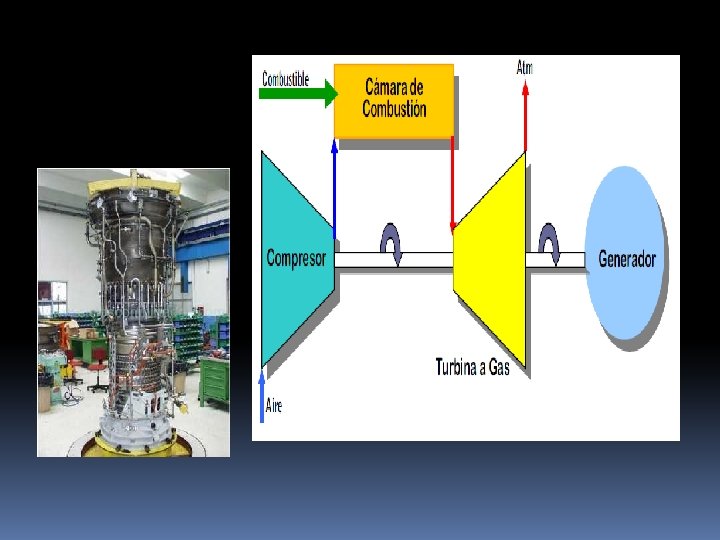

Proceso de Producción con Turbina de Gas En el diagrama siguiente se presenta el esquema de funcionamiento de las Turbinas a Gas (TG), donde se utilizan los productos de combustión como fluido de trabajo para su expansión en la turbina. Los gases que salen a la atmósfera, luego de haberse expandido en la turbina de gas, todavía tienen una energía importante. Si estos se aprovechan, a través de un intercambiador de calor, obtenemos lo que se denomina comúnmente como Ciclo Combinado (TG + TV). Usualmente por cada 2 MW Admisión de aire. El sistema de admisión de aire consta de todos los elementos necesarios para que el aire entre en la turbina en las condiciones más adecuadas de presión, temperatura y limpieza. Para ello cuenta con filtros de varios tipos, que se encargarán de eliminar la suciedad que pueda arrastrar el aire; y de una serie de sistemas que acondicionarán la temperatura para facilitar que entre a la turbina la mayor cantidad posible de masa de aire.

Compresor de aire. La función del compresor es elevar la presión del aire de combustión (una vez filtrado) antes que entre en la cámara de combustión, en una relación que varía según la turbina pero que normalmente está comprendida entre 10: 1 y 40: 1. Esta compresión se realiza en varias etapas y consume aproximadamente las 2/3 partes del trabajo producido por la turbina. El control de la entrada de aire para la combustión se realiza variando el ángulo de inclinación de las ruedas iníciales de álabes del compresor. A mayor ángulo, mayor cantidad de aire de entrada al compresor, y por tanto, a la turbina. Este método se usa para mejorar el comportamiento a carga parcial de la turbina de gas, como se verá más adelante. Una parte del aire del compresor se utiliza para refrigeración de álabes y de la cámara de combustión, de forma que aproximadamente un 50% de la masa de aire es usado para este fin.

Cámara de combustión. En ella tiene lugar la combustión a presión constante del gas combustible junto con el aire. Esta combustión a presión obliga a que el combustible sea introducido a un nivel de presión adecuado, que oscila entre 16 y 50 bar. Debido a las altas temperaturas que pueden alcanzarse en la combustión y para no reducir demasiado la vida útil de los elementos componentes de la cámara, se trabaja con un exceso de aire alto, utilizando del 300 al 400% del aire teórico necesario, con lo que se consigue por un lado reducir la temperatura de llama y por otro refrigerar las partes más calientes de la cámara. Parte del aire que procede del compresor, se dirige directamente hacia las paredes de la cámara de combustión para mantener su temperatura en valores convenientemente bajos. Otra parte se hace circular por el interior de los álabes de la turbina, saliendo por orificios en los bordes que crean una película sobre la superficie de los álabes Turbina de expansión. En la turbina es donde tiene lugar la conversión de la energía contenida en los gases de combustión, en forma de presión y temperatura elevada (entalpía), a potencia mecánica (en forma de rotación de un eje). Como se ha indicado antes, una parte importante de esta potencia es absorbida directamente por el compresor.

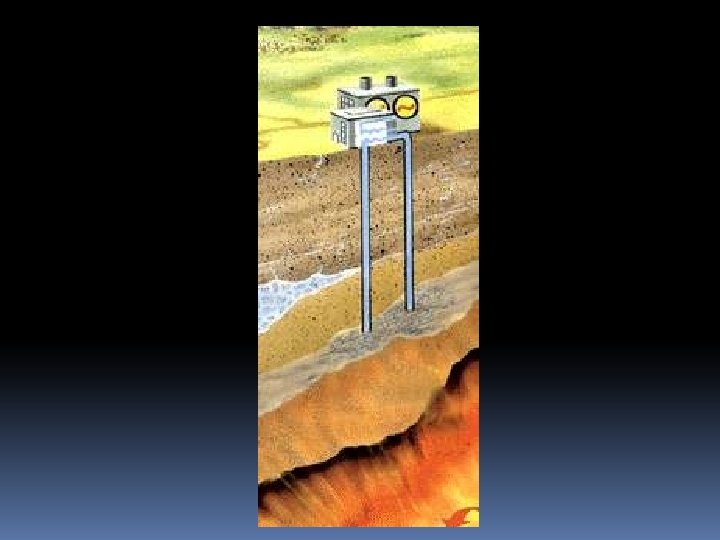

Geotérmica En muchos lugares de la Tierra se producen fenómenos geotérmicos que pueden ser aprovechados para generar energía útil para el consumo. Estas fuerzas se desarrollan en el interior de la corteza terrestre, normalmente a profundidades de 50 km, en una franja llamada sima o sial; algunas de sus manifestaciones sobre la superficie son los volcanes activos. Conforme descendemos hacia el interior de la corteza terrestre se produce un aumento gradual de temperatura, estimado en 1 grado cada 37 metros de profundidad. Sin embargo, en determinadas zonas de nuestro planeta, por ejemplo en algunas islas volcánicas de Canarias, las altas temperaturas se encuentran a nivel de la superficie. En estos casos, es cuando una instalación geotérmica resulta más rentable. Para aprovechar la energía geotérmica se recurre a sistemas similares a los empleados en energía solar con turbina, es decir, calentamiento de un líquido que puede tener distintas aplicaciones, pero que habitualmente se destina a producir vapor con el que se da impulso a la turbina, que a su vez mueve un generador eléctrico.

Los sistemas geotérmicos producen un rendimiento mayor con respecto a otros sistemas, y además tienen un costo de mantenimiento menor. De hecho, la única pieza móvil de una central geotérmica es el sistema de turbina-generador, y por tanto todo el conjunto tiene una vida útil más larga. Además, la energía utilizada está siempre presente, lo cual apenas implica variaciones, como sucedería en otros sistemas que dependen, por ejemplo, del caudal de un río o del nivel de radiación solar. El funcionamiento de una central geotérmica es bastante simple: consta de una perforación practicada a gran profundidad sobre la corteza terrestre (unos 5 km), con objeto de obtener una temperatura mínima de 150º C, y en la cual se han introducido dos tubos en circuito cerrado en contacto directo con la fuente de calor Desde la superficie se inyecta agua fría a través de uno de los extremos del tubo, la cual se calienta al llegar al fondo formando vapor de agua y regresando a chorro a la superficie a través del otro tubo. En el extremo de éste está acoplada una turbina-generador que suministra la energía eléctrica para su distribución. El agua enfriada es devuelta de nuevo al interior por el primer tubo para repetir el ciclo.

A pesar de su sencillez, el sistema está pensado fundamentalmente para aplicaciones que no requieran un suministro de energía a gran escala, debido a las características geotérmicas de las rocas. Al contrario de lo que sucede con los metales, las rocas o la arena no tienen capacidad conductora del calor, es decir, la conservan, por eso si se utilizase una central geotérmica con intención de producir energía a gran escala llegaría un momento en que el proceso se detendría. El motivo, es que la sima del interior de la corteza terrestre donde está el calor aprovechable se va enfriando progresivamente conforme se le inyecta agua fría, y si el régimen de inyección es alto llegará un momento en que la sima ha cedido más calor del que puede recuperar, precisamente por su baja capacidad de conducir la temperatura. Este inconveniente impide el funcionamiento continuo de la central, deteniéndose a determinados intervalos hasta que la roca recupera una temperatura suficiente para reanudar el funcionamiento normal. En algunas regiones de la tierra este inconveniente no se produce, porque las altas temperaturas están casi a flor de tierra, lo que permite extender tuberías en horizontal, en vez de en vertical, garantizándose que la recuperación de la temperatura de la roca o de la arena se realice casi a la par que su enfriamiento.

Central nuclear Una planta nuclear es una instalación industrial empleada para la generación de energía eléctrica a partir de energía nuclear. Se caracteriza por el empleo de combustible nuclear compuesto básicamente de material fisionable que mediante reacciones nucleares proporciona calor que a su vez es empleado a través de un ciclo termodinámico convencional para producir el movimiento de alternadores que transforman el trabajo mecánico en energía eléctrica. Estas centrales constan de uno o más reactores. El núcleo de un reactor nuclear consta de un contenedor o vasija en cuyo interior se albergan bloques de un material aislante de la radioactividad, comúnmente se trata de grafito o de hormigón relleno de combustible nuclear formado por material fisible (uranio-235 o plutonio-239). En el proceso se establece una reacción sostenida y moderada gracias al empleo de elementos auxiliares que absorben el exceso de neutrones liberados manteniendo bajo control la reacción en cadena del material radiactivo; a estos otros elementos se les denominan moderadores. Rodeando al núcleo de un reactor nuclear está el reflector cuya función consiste en devolver al núcleo parte de los neutrones que se fugan de la reacción.

Las barras de control que se sumergen facultativamente en el reactor, sirven para moderar o acelerar el factor de multiplicación del proceso de reacción en cadena del circuito nuclear. El blindaje especial que rodea al reactor, absorbe la radiactividad emitida en forma de neutrones, radiación gamma, partículas alfa y partículas beta. Un circuito de refrigeración externo ayuda a extraer el exceso de calor generado. Central nuclear en Río de Janeiro, Brasil. Las instalaciones nucleares son construcciones complejas por la variedad de tecnologías industriales empleadas y por la elevada seguridad con la que se les dota. Las características de la reacción nuclear hacen que pueda resultar peligrosa si se pierde su control y prolifera por encima de una determinada temperatura a la que funden los materiales empleados en el reactor, así como si se producen escapes de radiación nociva por esa u otra causa.

La energía nuclear se caracteriza por producir, además de una gran cantidad de energía eléctrica, residuos nucleares que hay que albergar en depósitos aislados y controlados durante largo tiempo. A cambio, no produce contaminación atmosférica de gases derivados de la combustión que producen el efecto invernadero, ni precisan el empleo de combustibles fósiles para su operación. Sin embargo, las emisiones contaminantes indirectas derivadas de su propia construcción, de la fabricación del combustible y de la gestión posterior de los residuos radiactivos (se denomina gestión a todos los procesos de tratamiento de los residuos, incluido su almacenamiento) no son despreciables. En España las centrales nucleares generaron el 20 % de la energía eléctrica necesaria en 2008.

El condensador, un intercambiador de calor que enfría el vapor transformándolo nuevamente en líquido. El reactor nuclear es el encargado de realizar la fisión o fusión de los átomos del combustible nuclear, como uranio, generando como residuo el plutonio, liberando una gran cantidad de energía calorífica por unidad de masa de combustible. El generador de vapor es un intercambiador de calor que transmite calor del circuito primario, por el que circula el agua que se calienta en el reactor, al circuito secundario, transformando el agua en vapor de agua que posteriormente se expande en las turbinas, produciendo el movimiento de éstas que a la vez hacen girar los generadores, produciendo la energía eléctrica. Mediante un transformador se aumenta la tensión eléctrica a la de la red de transporte de energía eléctrica. Después de la expansión en la turbina el vapor es condensado en el condensador, donde cede calor al agua fría refrigerante, que en las centrales PWR procede de las torres de refrigeración. Una vez condensado, vuelve al reactor nuclear para empezar el proceso de nuevo. Las centrales nucleares siempre están cercanas a un suministro de agua fría, como un río, un lago o el mar, para el circuito de refrigeración, ya sea utilizando torres de refrigeración o no.

Central nuclear con un reactor de agua a presión. (RAP, PWR en ingles) 1 - Edificio de contención. 8 - Turbina. 15 - Aire húmedo. 2 - Torre de refrigeración. 9 - Generador eléctrico. 16 - Río. 3 - Reactor. 10 - Transformador. 17 - Circuito de refrigeración. 4 - Barras de control. 11 - Condensador. 18 - Circuito primario. 5 - Acumulador de presión. 12 - Vapor. 19 - Circuito secundario. 6 - Generador de vapor. 13 - Líquido saturado. 20 - Emisión de aire húmedo 7 - Combustible nuclear. 14 - Aire ambiente (con vapor de agua). 21 - Bomba de vapor de agua.

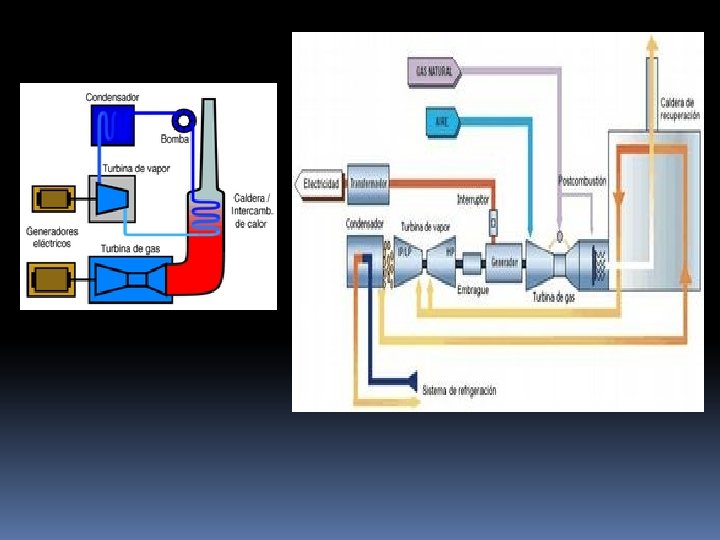

Centrales termoeléctricas de ciclo combinado En la actualidad se están construyendo numerosas centrales termoeléctricas de las denominadas de ciclo combinado, que son un tipo de central que utiliza gas natural, gasóleo o incluso carbón preparado combustible para alimentar una turbina de gas. Luego los gases de escape de la turbina de gas todavía tienen una elevada temperatura, se utilizan para producir vapor que mueve una segunda turbina, esta vez de vapor. Cada una de estas turbinas está acoplada a su correspondiente alternador para generar energía eléctrica. Normalmente durante el proceso de partida de estas centrales solo funciona la turbina de gas; a este modo de operación se lo llama ciclo abierto. Si bien la mayoría de las centrales de este tipo pueden intercambiar el combustible (entre gas y diesel) incluso en funcionamiento. Como la diferencia de temperatura que se produce entre la combustión y los gases de escape es más alta que en el caso de una turbina de gas o una de vapor, se consiguen rendimientos muy superiores, del orden del 55%. Este tipo de centrales generaron el 32% de las necesidades españolas de energía eléctrica en 2008.

Artículo principal: GICC En los últimos tiempos se viene desarrollando una nueva tecnología, la Gasificación integrada en ciclo combinado (GICC), que mediante un sistema de gasificación del carbón, reduce ostensiblemente las emisiones contaminantes a la atmósfera.

Descripción del proceso en las plantas de combustión interna Las plantas de combustión interna están equipadas con motores de combustión interna en la que aprovechan la expansión de gas de combustión para obtenergía mecánica, que luego se transforma en energía eléctrica en el generador. Esquema de una planta de combustión interna Las plantas de combustión interna son usualmente alimentadas por gasóleo, y en el caso de la planta ubicada en San Carlos, Baja California Sur, para alimentar sus dos motores de combustión interna utilizan una mezcla de combustóleo y el gasóleo.
