Equipamentos Básicos de Laboratório Prof. Dr. Luiz Gualberto

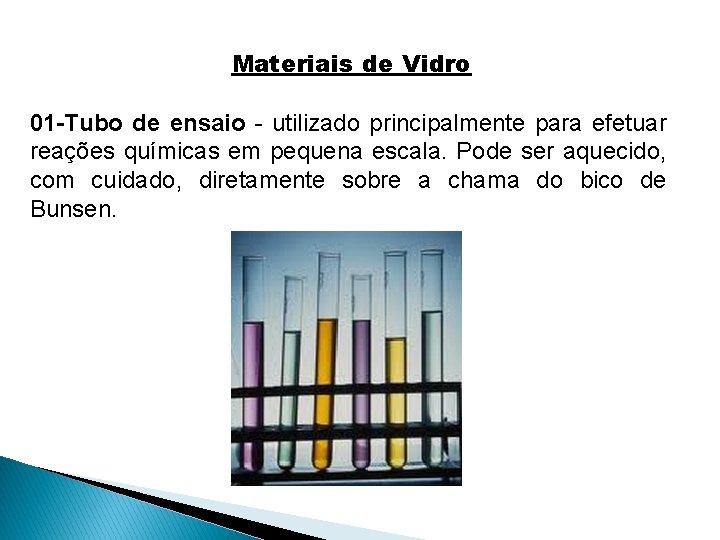

Materiais de Vidro 01 -Tubo de ensaio - utilizado principalmente para efetuar reações químicas em pequena escala. Pode ser aquecido, com cuidado, diretamente sobre a chama do bico de Bunsen.

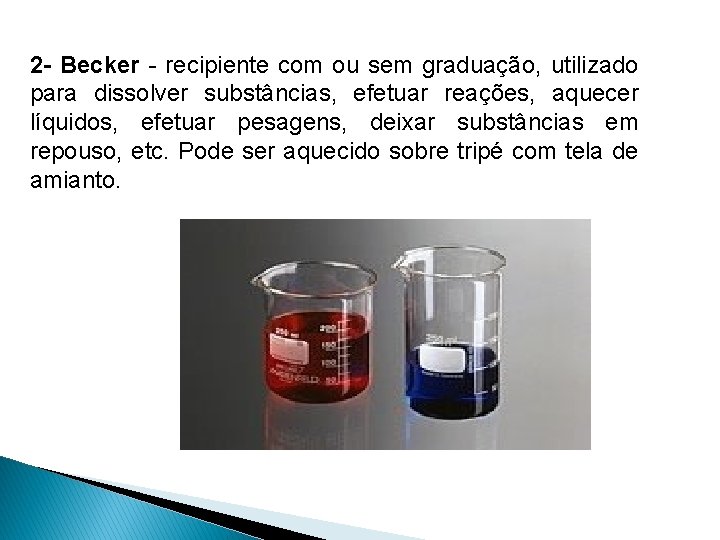

2 - Becker - recipiente com ou sem graduação, utilizado para dissolver substâncias, efetuar reações, aquecer líquidos, efetuar pesagens, deixar substâncias em repouso, etc. Pode ser aquecido sobre tripé com tela de amianto.

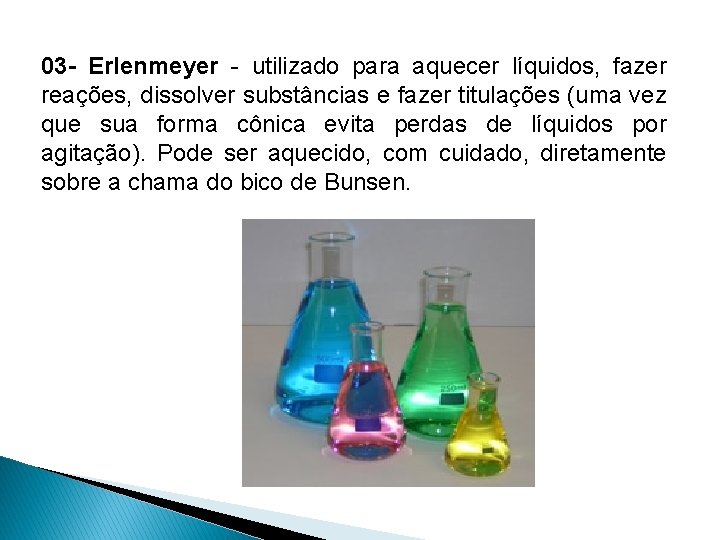

03 - Erlenmeyer - utilizado para aquecer líquidos, fazer reações, dissolver substâncias e fazer titulações (uma vez que sua forma cônica evita perdas de líquidos por agitação). Pode ser aquecido, com cuidado, diretamente sobre a chama do bico de Bunsen.

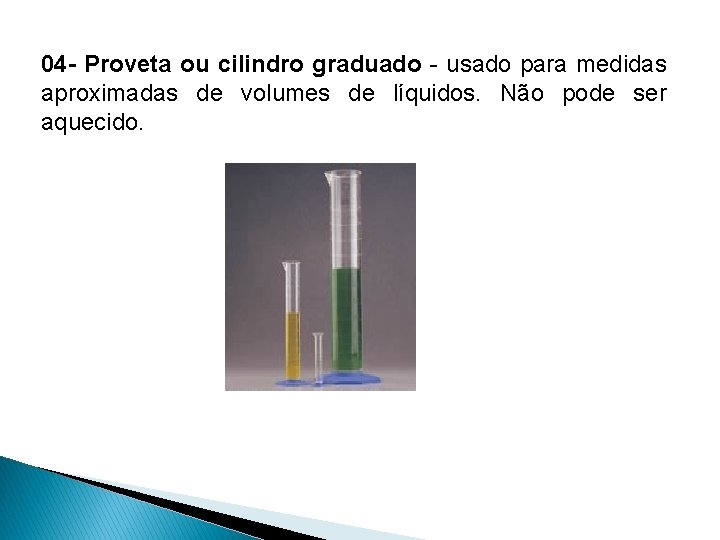

04 - Proveta ou cilindro graduado - usado para medidas aproximadas de volumes de líquidos. Não pode ser aquecido.

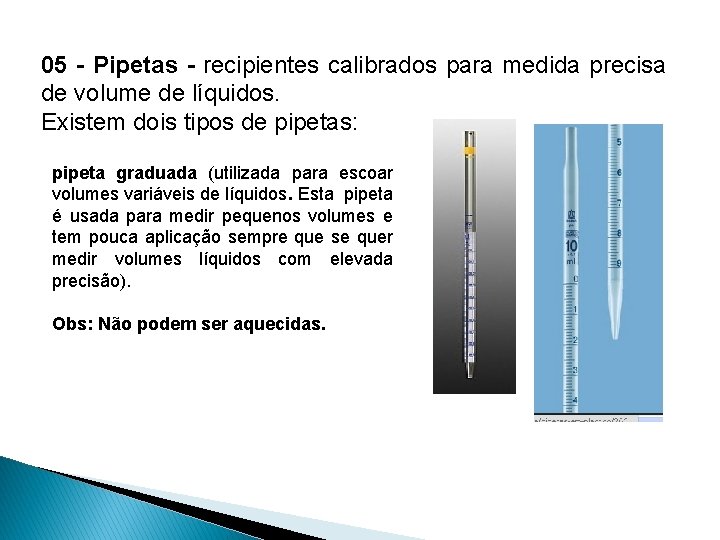

05 - Pipetas - recipientes calibrados para medida precisa de volume de líquidos. Existem dois tipos de pipetas: pipeta graduada (utilizada para escoar volumes variáveis de líquidos. Esta pipeta é usada para medir pequenos volumes e tem pouca aplicação sempre que se quer medir volumes líquidos com elevada precisão). Obs: Não podem ser aquecidas.

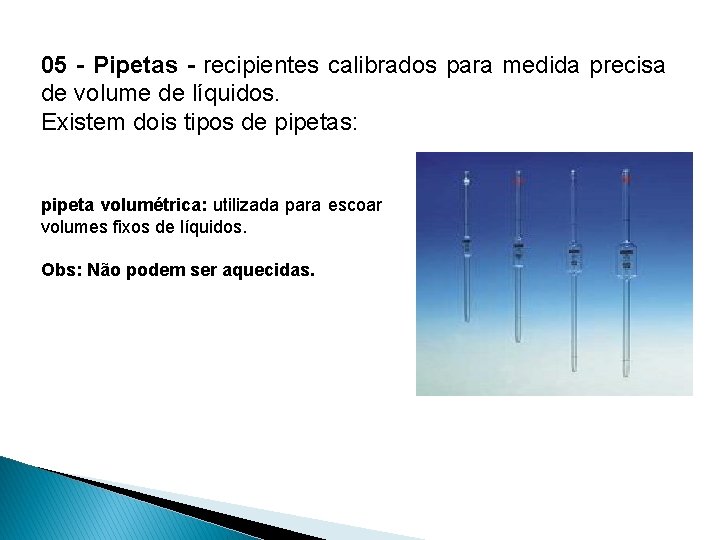

05 - Pipetas - recipientes calibrados para medida precisa de volume de líquidos. Existem dois tipos de pipetas: pipeta volumétrica: utilizada para escoar volumes fixos de líquidos. Obs: Não podem ser aquecidas.

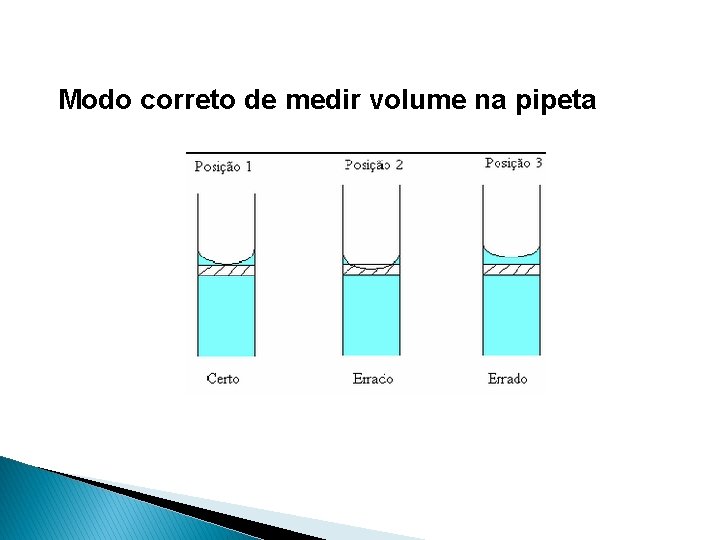

Modo correto de medir volume na pipeta

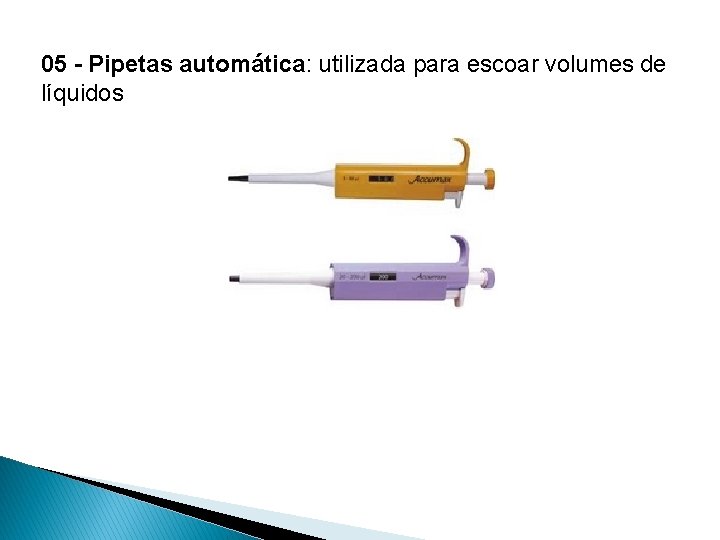

05 - Pipetas automática: utilizada para escoar volumes de líquidos

06 - Bureta - Tubo de vidro calibrado que serve para o escoamento de soluções padrão, utilizadas em titulações.

07 - Balão volumétrico - recipiente calibrado, de precisão, destinado a conter um determinado volume de líquido, a uma dada temperatura (geralmente 20°C), podendo ser utilizado sem erro apreciável, a temperaturas mais ou menos 8°C acima ou abaixo da indicada. É utilizado no preparo de soluções de concentrações definidas. Possui o traço de aferição situado no gargalo do balão e tem fundo chato.

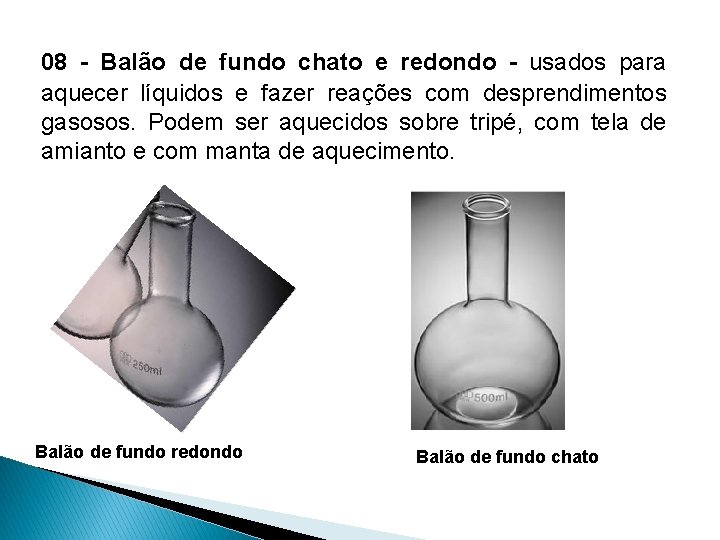

08 - Balão de fundo chato e redondo - usados para aquecer líquidos e fazer reações com desprendimentos gasosos. Podem ser aquecidos sobre tripé, com tela de amianto e com manta de aquecimento. Balão de fundo redondo Balão de fundo chato

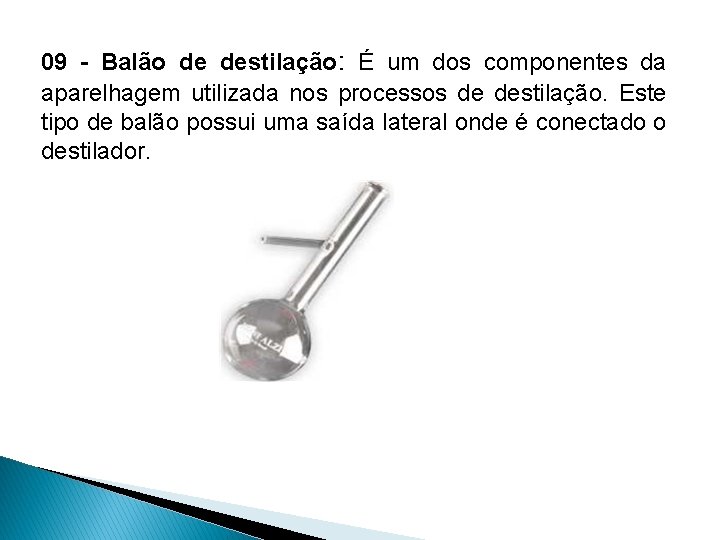

09 - Balão de destilação: É um dos componentes da aparelhagem utilizada nos processos de destilação. Este tipo de balão possui uma saída lateral onde é conectado o destilador.

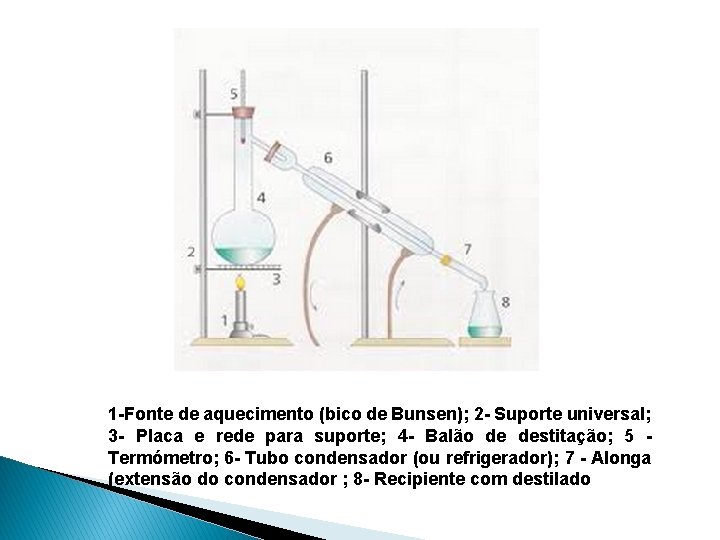

1 -Fonte de aquecimento (bico de Bunsen); 2 - Suporte universal; 3 - Placa e rede para suporte; 4 - Balão de destitação; 5 - Termómetro; 6 - Tubo condensador (ou refrigerador); 7 - Alonga (extensão do condensador ; 8 - Recipiente com destilado

10 - Kitassato - recipiente munido de saída lateral e usado em filtração a vácuo.

11 – Funil de Buchner - Utilizado no equipamento de filtração a vácuo juntamente com o Kitassato.

12 - Dessecador - utilizado no armazenamento e resfriamento de substâncias quando se necessita de uma atmosfera com baixo índice de umidade. Também pode ser utilizado para manter as substâncias sob pressão reduzida.

13 - Condensadores – usados para condensar os vapores nas destilações e nos aquecimentos sob refluxo.

14 - Funil de vidro - utilizado na transferência de líquidos e nas filtrações simples. O funil com colo longo e estrias é chamado de funil analítico. 15 - Vidro de relógio - usado para cobrir becker, pesar sólidos e evaporar líquidos

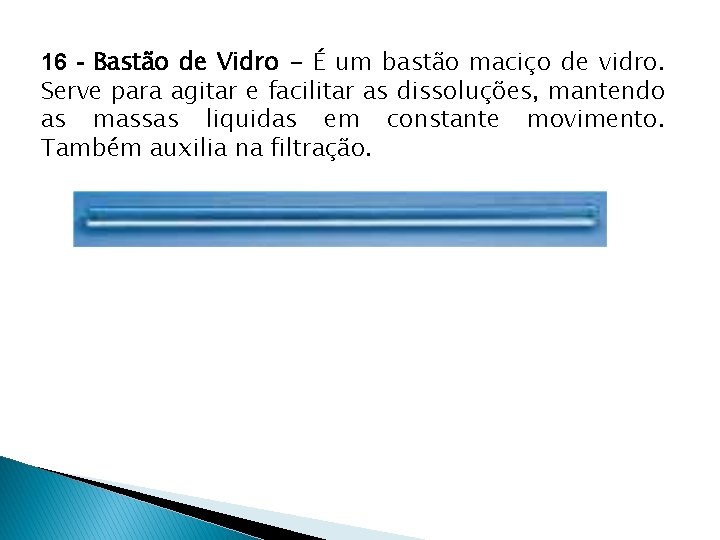

16 - Bastão de Vidro - É um bastão maciço de vidro. Serve para agitar e facilitar as dissoluções, mantendo as massas liquidas em constante movimento. Também auxilia na filtração.

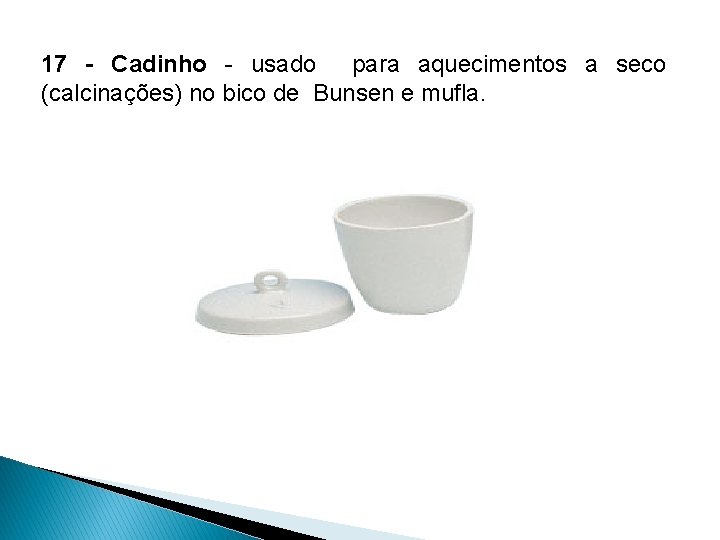

17 - Cadinho - usado para aquecimentos a seco (calcinações) no bico de Bunsen e mufla.

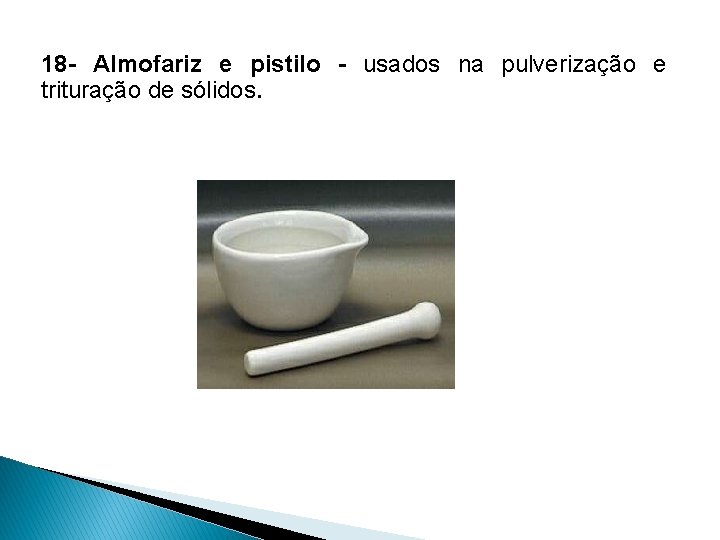

18 - Almofariz e pistilo - usados na pulverização e trituração de sólidos.

19 - Cápsula de porcelana: Peça de porcelana usada para evaporar líquidos das soluções e na secagem de substâncias. Podem ser utilizadas em estufas desde que se respeite o limite de no máximo 500°C

20 - Funil de Separação: Peça Utilizado na separação de líquidos não miscíveis e na extração líquido/líquido.

Materiais Metálicos 01 - Suporte universal: É composto por uma placa de ferro, e uma barra de ferro onde se colocam garras, prendedores e argolas para segurar os equipamentos. Utilizado em operações como: Filtração, Suporte para Condensador, Bureta, Sistemas de Destilação etc. Serve também para sustentar peças em geral

03 - Garras - São usados na sustentação de várias peças, tais como funil de vidro e de decantação, condensadores, etc.

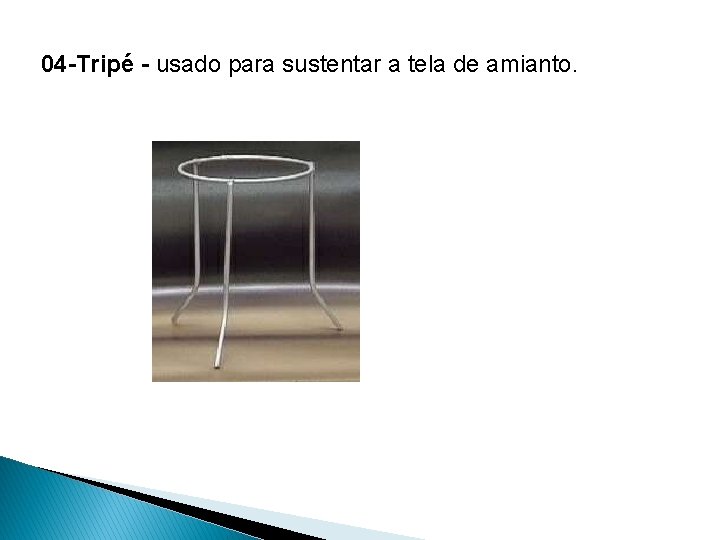

04 -Tripé - usado para sustentar a tela de amianto.

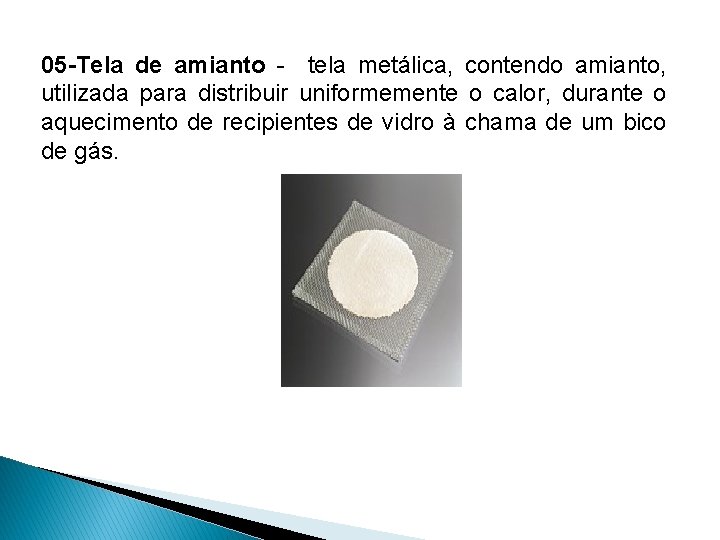

05 -Tela de amianto - tela metálica, contendo amianto, utilizada para distribuir uniformemente o calor, durante o aquecimento de recipientes de vidro à chama de um bico de gás.

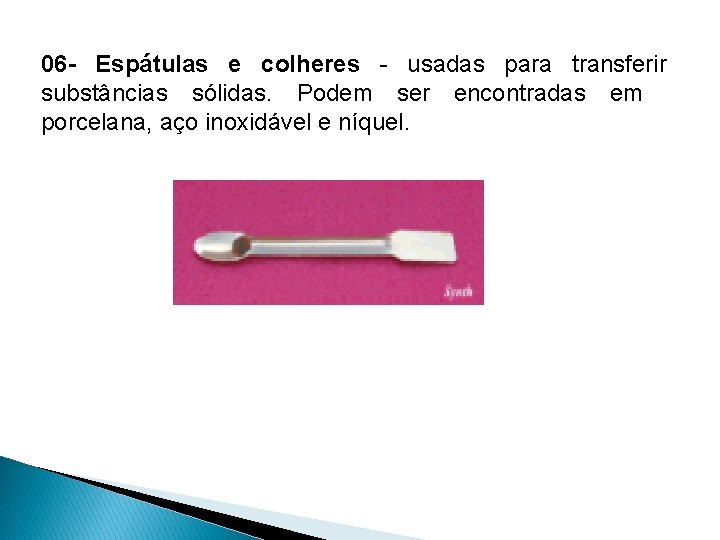

06 - Espátulas e colheres - usadas para transferir substâncias sólidas. Podem ser encontradas em porcelana, aço inoxidável e níquel.

07 - Pinça metálica Casteloy - usada para segurar objetos aquecidos.

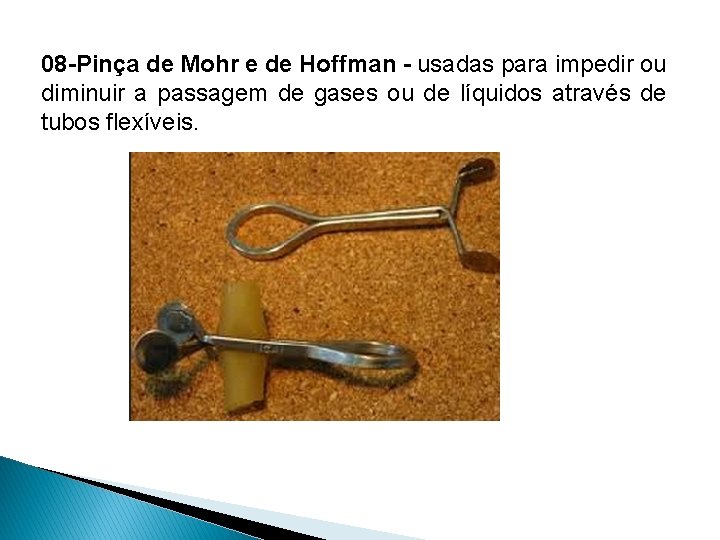

08 -Pinça de Mohr e de Hoffman - usadas para impedir ou diminuir a passagem de gases ou de líquidos através de tubos flexíveis.

09 -Estante para tubo de ensaio- É usada para suporte dos tubos de ensaio

10 - Mufa - É um adaptador do suporte universal e de outros utensílios.

Materiais de Aquecimento 01 - Bico de Bunsen - fonte de calor destinado ao aquecimento de materiais não inflamáveis. No caso de materiais inflamáveis, usa-se a “manta elétrica”.

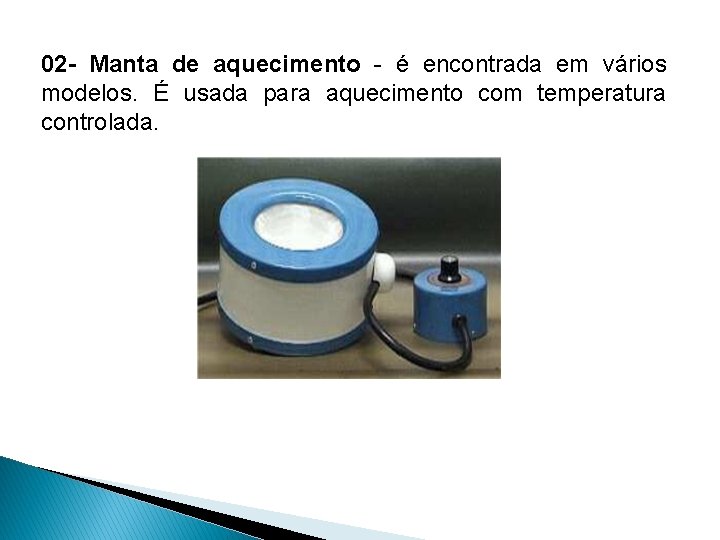

02 - Manta de aquecimento - é encontrada em vários modelos. É usada para aquecimento com temperatura controlada.

03 - Banho-maria - usado para banho de aquecimento. Geralmente é equipado com termostato

04 - Mufla ou forno - produz altas temperaturas. É utilizada, em geral, na calcinação de substâncias. Alcança até 1500°C.

05 - Estufas - aparelhos elétricos, controlados por termostatos, que permitem temperaturas de 40°C a 300° C. São empregadas, em geral, na secagem de materiais, entre outras funções.

06 - Placa de Aquecimento/agitador magnético – fonte de aquecimento para sistemas reacionais diversos, geralmente vem com sistema de agitação magnética.

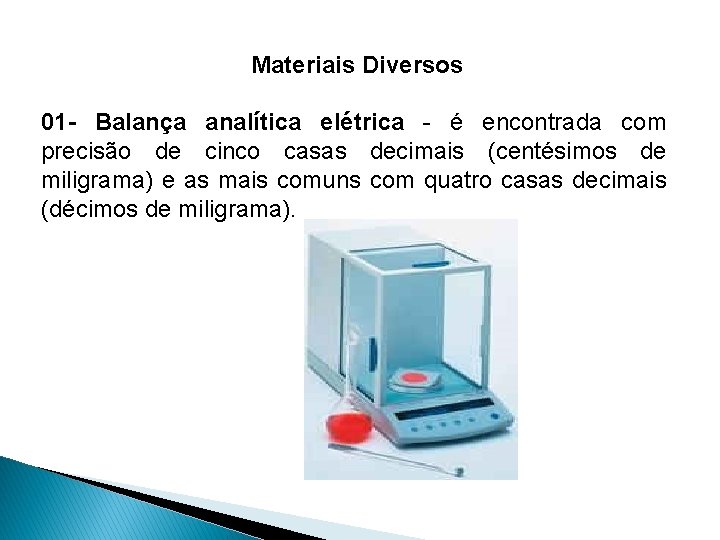

Materiais Diversos 01 - Balança analítica elétrica - é encontrada com precisão de cinco casas decimais (centésimos de miligrama) e as mais comuns com quatro casas decimais (décimos de miligrama).

02 -Centrífugas - usadas para acelerar a sedimentação.

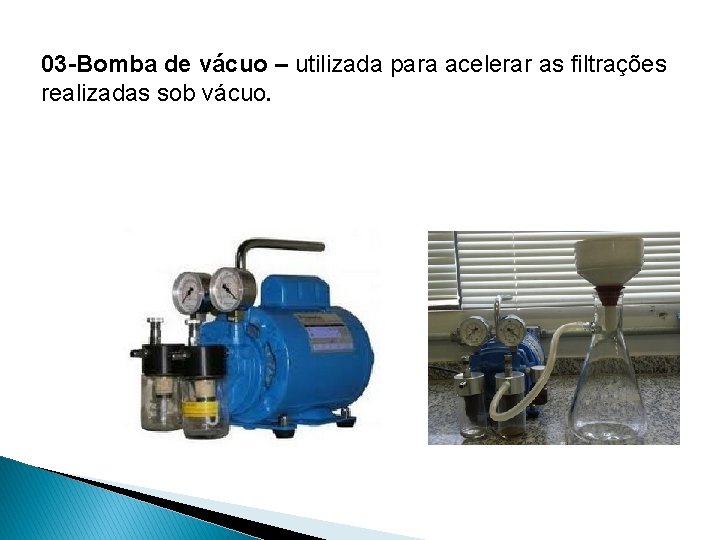

03 -Bomba de vácuo – utilizada para acelerar as filtrações realizadas sob vácuo.

04 -Pisseta - recipiente geralmente contendo água destilada ou outros solventes. É usado para efetuar a lavagem de recipientes ou materiais com jatos do solvente nele contido.

05 -Termômetro – utilizado para medida de temperatura em sistemas reacionais ou destilação.

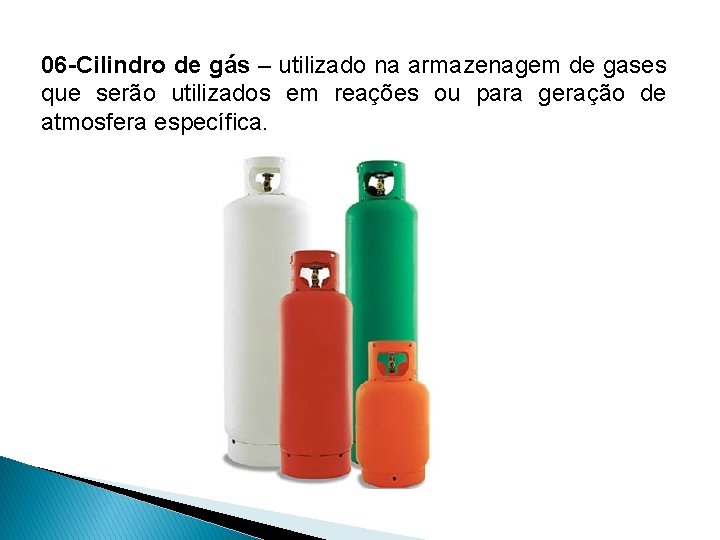

06 -Cilindro de gás – utilizado na armazenagem de gases que serão utilizados em reações ou para geração de atmosfera específica.

08 - Frasco para reagente - usado para conservar reagentes químicos. Dependendo da substância a ser guardada, o frasco a ser utilizado pode ser incolor ou âmbar.

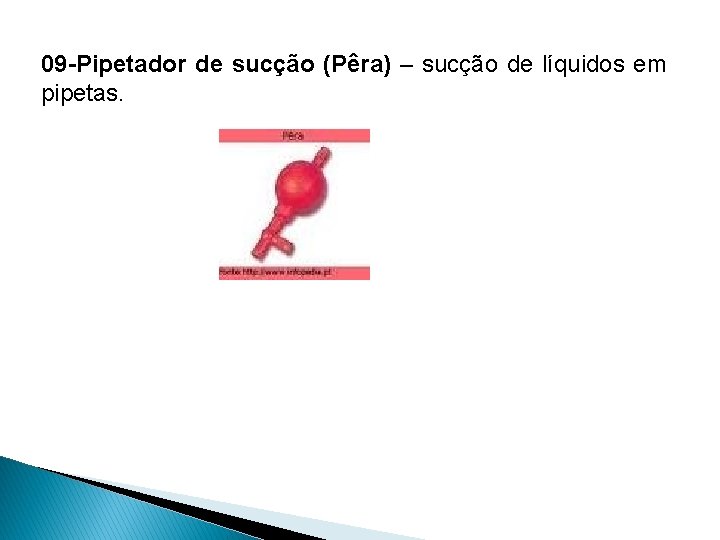

09 -Pipetador de sucção (Pêra) – sucção de líquidos em pipetas.

12 - Papel de Filtro - Papel poroso, que retém as partículas sólidas, deixando passar apenas a fase líquida.

12 - Triângulo de Porcelana - Usada para prender o tubo de ensaio durante o aquecimento.

13 - Pinça de madeira - Usada para prender o tubo de ensaio durante o aquecimento.

14 - Manta de aquecimento- Usada para aquecimento de balão de fundo redondo.
