EQUAÇÃO DA QUANTIDADE DE MOVIMENTO – EQUAÇÃO DE EULER – EQUAÇÃO DE BERNOULLI

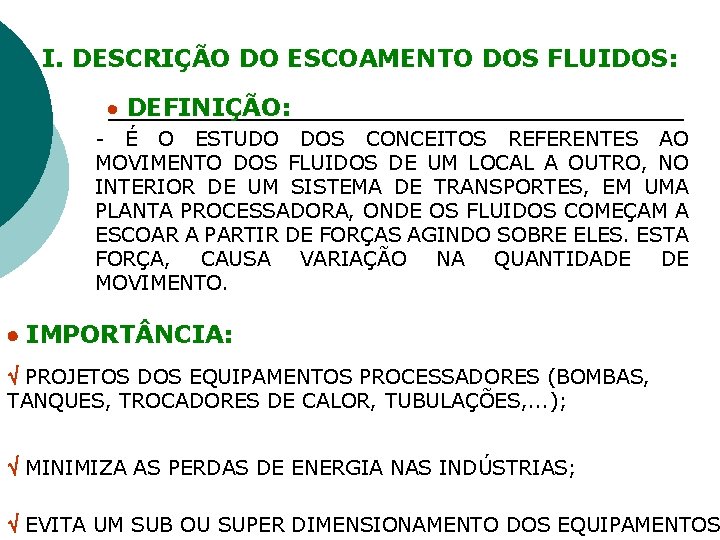

I. DESCRIÇÃO DO ESCOAMENTO DOS FLUIDOS: DEFINIÇÃO: - É O ESTUDO DOS CONCEITOS REFERENTES AO MOVIMENTO DOS FLUIDOS DE UM LOCAL A OUTRO, NO INTERIOR DE UM SISTEMA DE TRANSPORTES, EM UMA PLANTA PROCESSADORA, ONDE OS FLUIDOS COMEÇAM A ESCOAR A PARTIR DE FORÇAS AGINDO SOBRE ELES. ESTA FORÇA, CAUSA VARIAÇÃO NA QUANTIDADE DE MOVIMENTO. IMPORT NCIA: PROJETOS DOS EQUIPAMENTOS PROCESSADORES (BOMBAS, TANQUES, TROCADORES DE CALOR, TUBULAÇÕES, . . . ); MINIMIZA AS PERDAS DE ENERGIA NAS INDÚSTRIAS; EVITA UM SUB OU SUPER DIMENSIONAMENTO DOS EQUIPAMENTOS

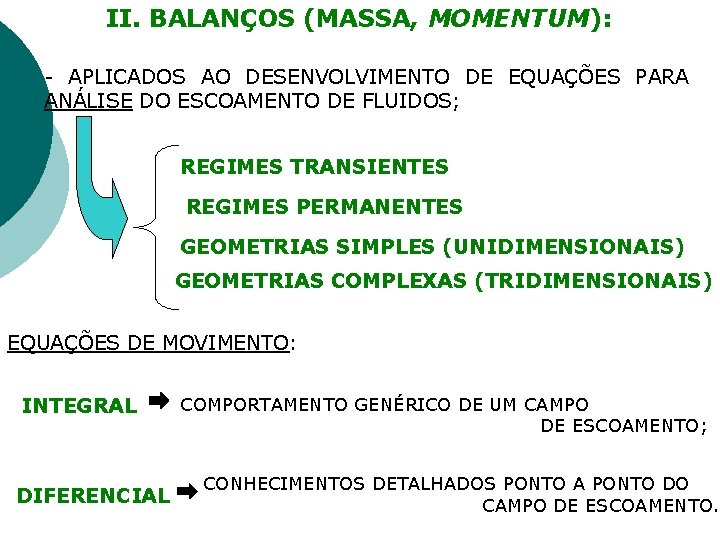

II. BALANÇOS (MASSA, MOMENTUM): - APLICADOS AO DESENVOLVIMENTO DE EQUAÇÕES PARA ANÁLISE DO ESCOAMENTO DE FLUIDOS; REGIMES TRANSIENTES REGIMES PERMANENTES GEOMETRIAS SIMPLES (UNIDIMENSIONAIS) GEOMETRIAS COMPLEXAS (TRIDIMENSIONAIS) EQUAÇÕES DE MOVIMENTO: INTEGRAL DIFERENCIAL COMPORTAMENTO GENÉRICO DE UM CAMPO DE ESCOAMENTO; CONHECIMENTOS DETALHADOS PONTO A PONTO DO CAMPO DE ESCOAMENTO.

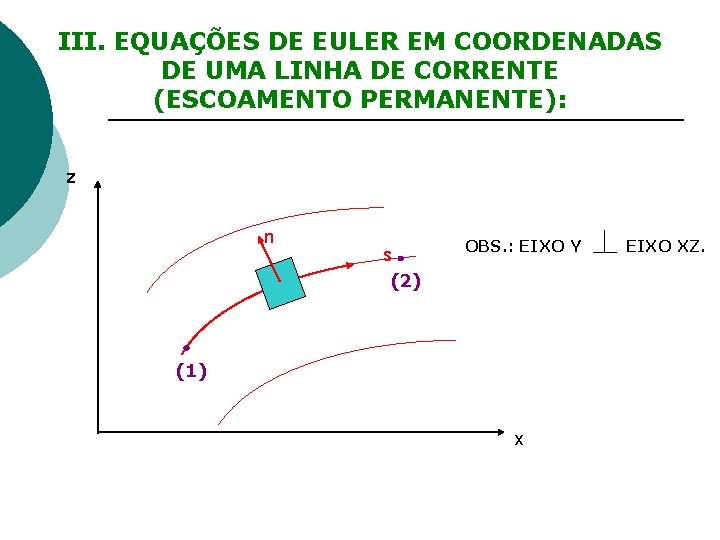

III. EQUAÇÕES DE EULER EM COORDENADAS DE UMA LINHA DE CORRENTE (ESCOAMENTO PERMANENTE): z n s (2) OBS. : EIXO Y (1) x EIXO XZ.

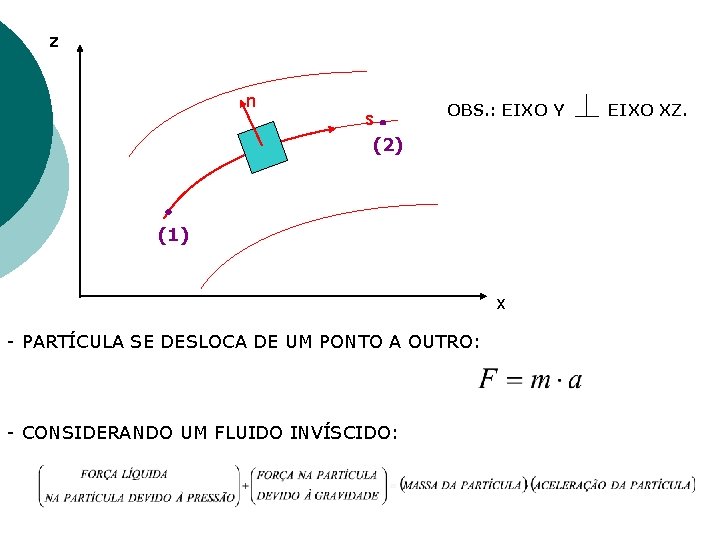

z n s (2) OBS. : EIXO Y (1) x - PARTÍCULA SE DESLOCA DE UM PONTO A OUTRO: - CONSIDERANDO UM FLUIDO INVÍSCIDO: EIXO XZ.

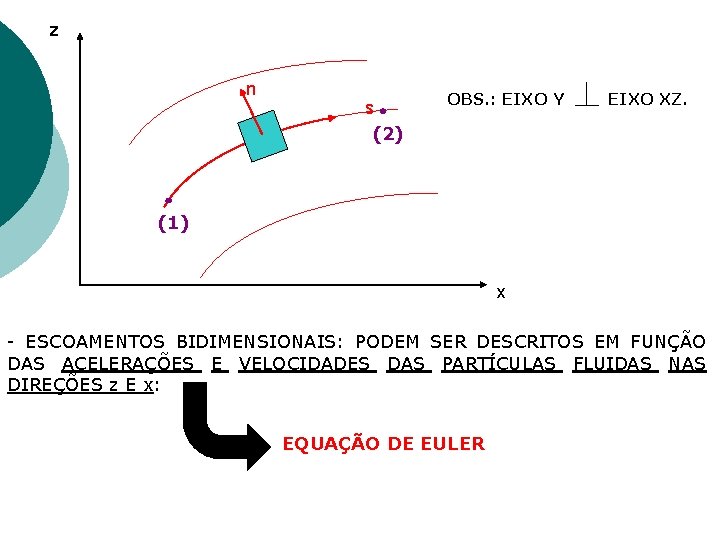

z n s (2) OBS. : EIXO Y EIXO XZ. (1) x - ESCOAMENTOS BIDIMENSIONAIS: PODEM SER DESCRITOS EM FUNÇÃO DAS ACELERAÇÕES E VELOCIDADES DAS PARTÍCULAS FLUIDAS NAS DIREÇÕES z E x: EQUAÇÃO DE EULER

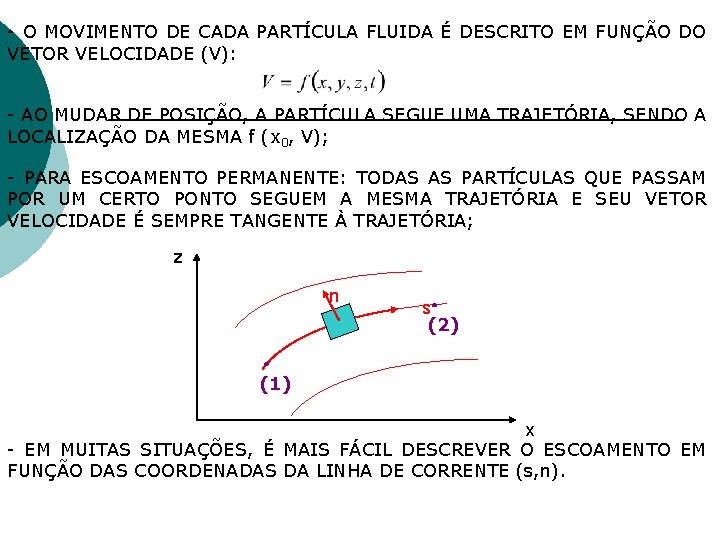

- O MOVIMENTO DE CADA PARTÍCULA FLUIDA É DESCRITO EM FUNÇÃO DO VETOR VELOCIDADE (V): - AO MUDAR DE POSIÇÃO, A PARTÍCULA SEGUE UMA TRAJETÓRIA, SENDO A LOCALIZAÇÃO DA MESMA f (x 0, V); - PARA ESCOAMENTO PERMANENTE: TODAS AS PARTÍCULAS QUE PASSAM POR UM CERTO PONTO SEGUEM A MESMA TRAJETÓRIA E SEU VETOR VELOCIDADE É SEMPRE TANGENTE À TRAJETÓRIA; z n s (2) (1) x - EM MUITAS SITUAÇÕES, É MAIS FÁCIL DESCREVER O ESCOAMENTO EM FUNÇÃO DAS COORDENADAS DA LINHA DE CORRENTE (s, n).

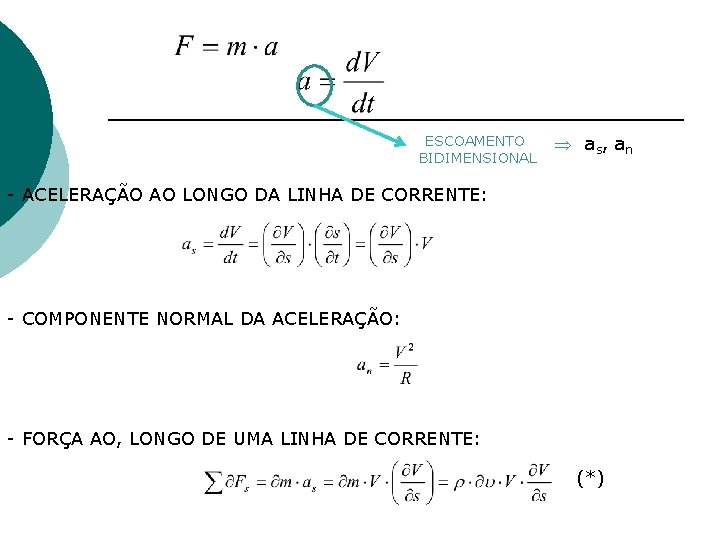

ESCOAMENTO BIDIMENSIONAL as , a n - ACELERAÇÃO AO LONGO DA LINHA DE CORRENTE: - COMPONENTE NORMAL DA ACELERAÇÃO: - FORÇA AO, LONGO DE UMA LINHA DE CORRENTE: (*)

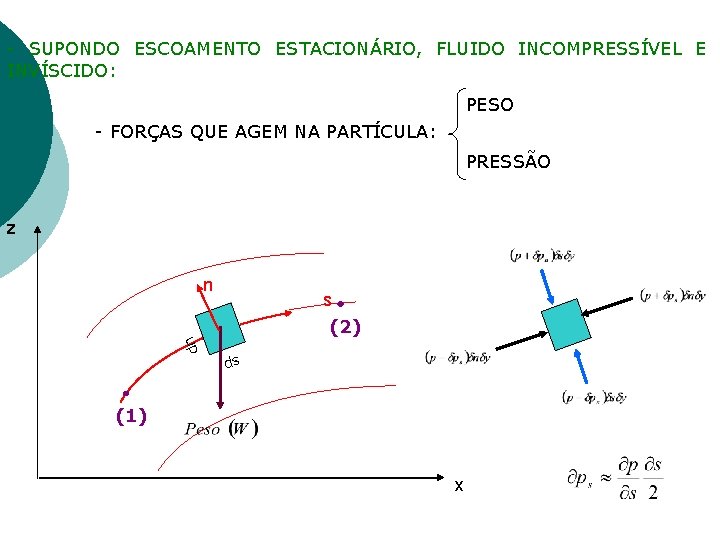

- SUPONDO ESCOAMENTO ESTACIONÁRIO, FLUIDO INCOMPRESSÍVEL E INVÍSCIDO: PESO - FORÇAS QUE AGEM NA PARTÍCULA: PRESSÃO z n dn s (2) ds (1) x

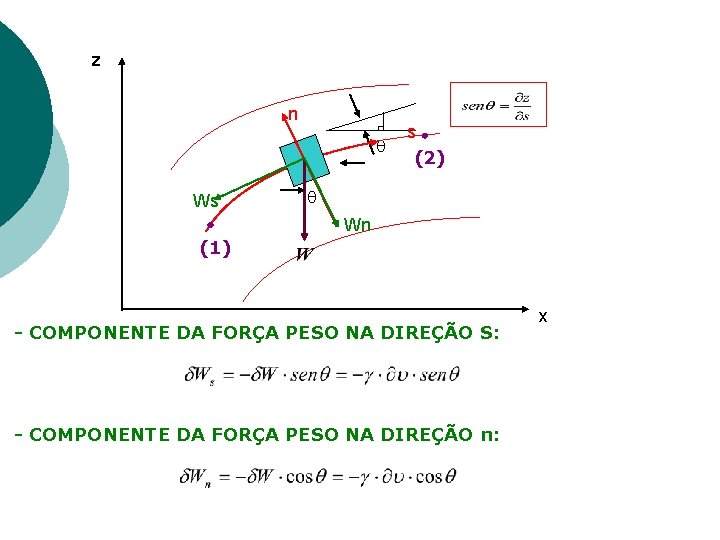

z n q Ws s (2) q Wn (1) - COMPONENTE DA FORÇA PESO NA DIREÇÃO S: - COMPONENTE DA FORÇA PESO NA DIREÇÃO n: x

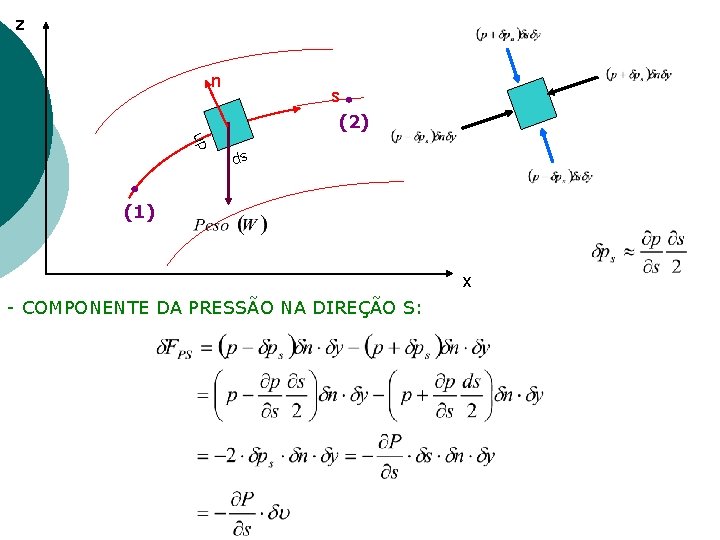

z n dn s (2) ds (1) x - COMPONENTE DA PRESSÃO NA DIREÇÃO S:

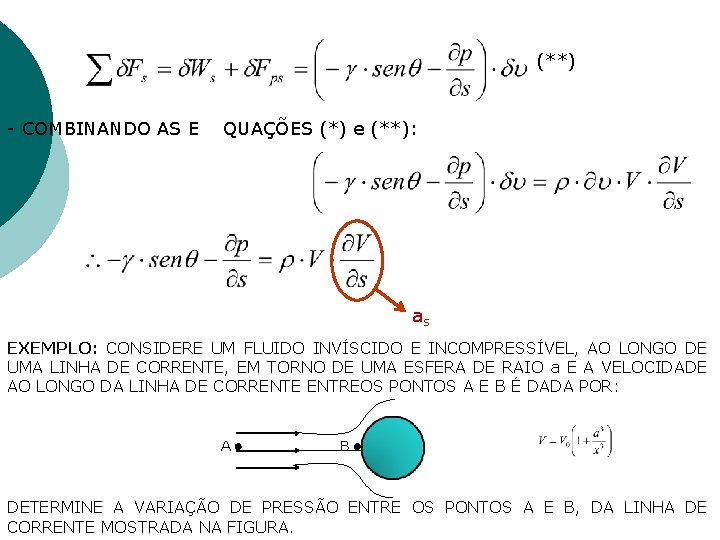

(**) - COMBINANDO AS E QUAÇÕES (*) e (**): as EXEMPLO: CONSIDERE UM FLUIDO INVÍSCIDO E INCOMPRESSÍVEL, AO LONGO DE UMA LINHA DE CORRENTE, EM TORNO DE UMA ESFERA DE RAIO a E A VELOCIDADE AO LONGO DA LINHA DE CORRENTE ENTREOS PONTOS A E B É DADA POR: A B DETERMINE A VARIAÇÃO DE PRESSÃO ENTRE OS PONTOS A E B, DA LINHA DE CORRENTE MOSTRADA NA FIGURA.

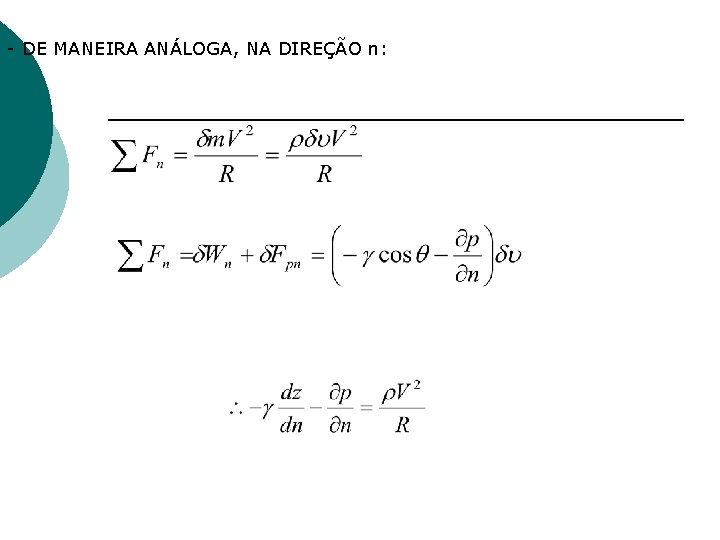

- DE MANEIRA ANÁLOGA, NA DIREÇÃO n:

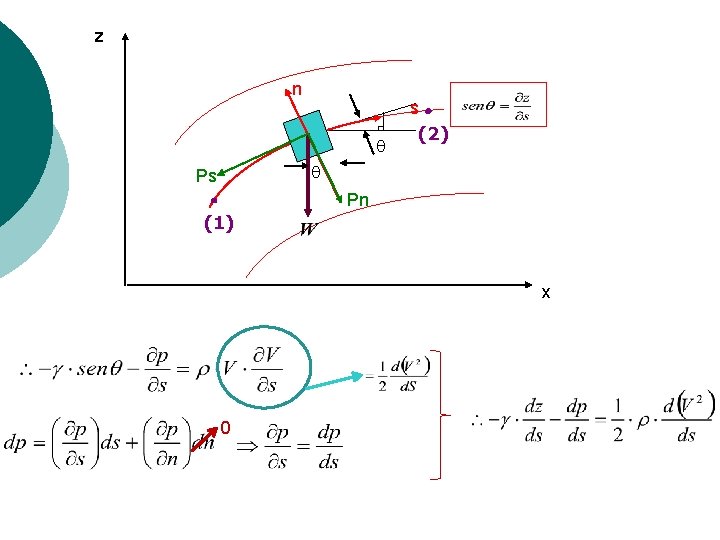

z n q s (2) q Ps Pn (1) x 0

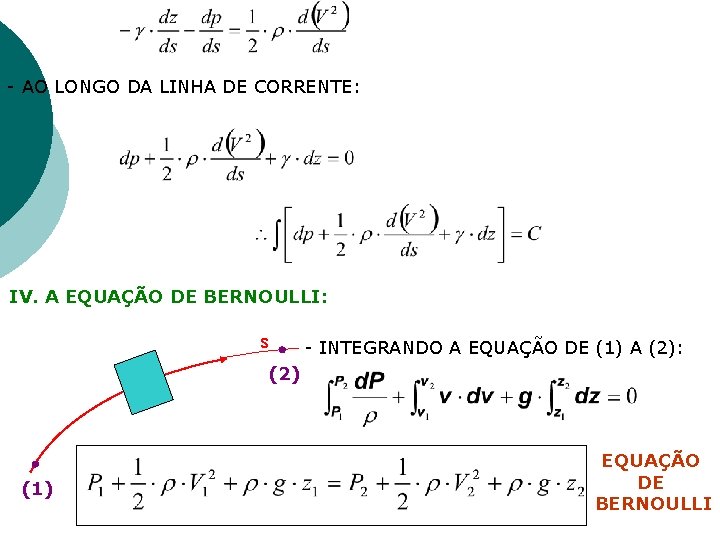

- AO LONGO DA LINHA DE CORRENTE: IV. A EQUAÇÃO DE BERNOULLI: s - INTEGRANDO A EQUAÇÃO DE (1) A (2): (2) (1) EQUAÇÃO DE BERNOULLI

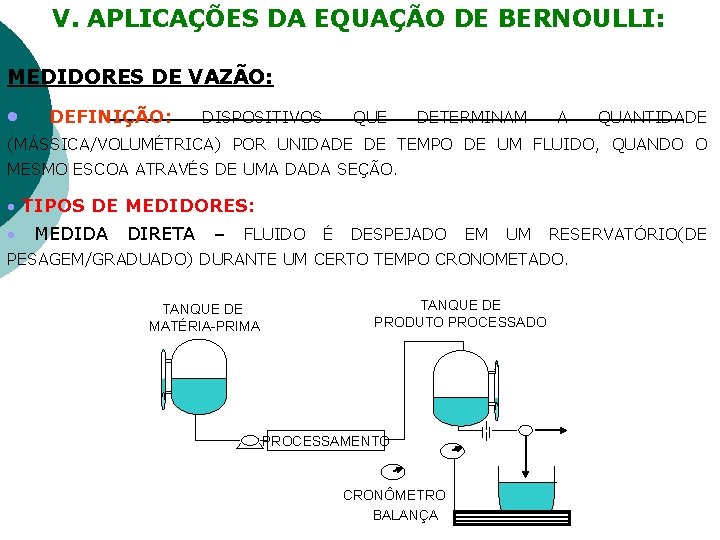

V. APLICAÇÕES DA EQUAÇÃO DE BERNOULLI: MEDIDORES DE VAZÃO: DEFINIÇÃO: DISPOSITIVOS QUE DETERMINAM A QUANTIDADE (MÁSSICA/VOLUMÉTRICA) POR UNIDADE DE TEMPO DE UM FLUIDO, QUANDO O MESMO ESCOA ATRAVÉS DE UMA DADA SEÇÃO. TIPOS DE MEDIDORES: MEDIDA DIRETA – FLUIDO É DESPEJADO EM UM RESERVATÓRIO(DE PESAGEM/GRADUADO) DURANTE UM CERTO TEMPO CRONOMETADO. TANQUE DE MATÉRIA-PRIMA TANQUE DE PRODUTO PROCESSADO PROCESSAMENTO CRONÔMETRO BALANÇA

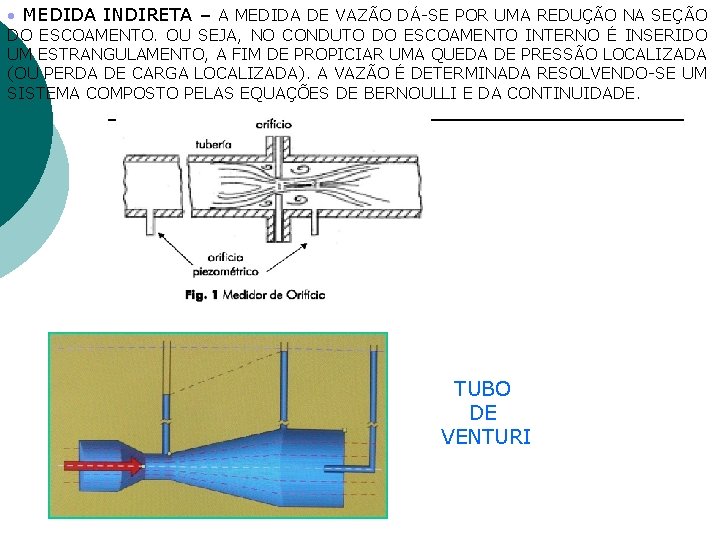

MEDIDA INDIRETA – A MEDIDA DE VAZÃO DÁ-SE POR UMA REDUÇÃO NA SEÇÃO DO ESCOAMENTO. OU SEJA, NO CONDUTO DO ESCOAMENTO INTERNO É INSERIDO UM ESTRANGULAMENTO, A FIM DE PROPICIAR UMA QUEDA DE PRESSÃO LOCALIZADA (OU PERDA DE CARGA LOCALIZADA). A VAZÃO É DETERMINADA RESOLVENDO-SE UM SISTEMA COMPOSTO PELAS EQUAÇÕES DE BERNOULLI E DA CONTINUIDADE. TUBO DE VENTURI

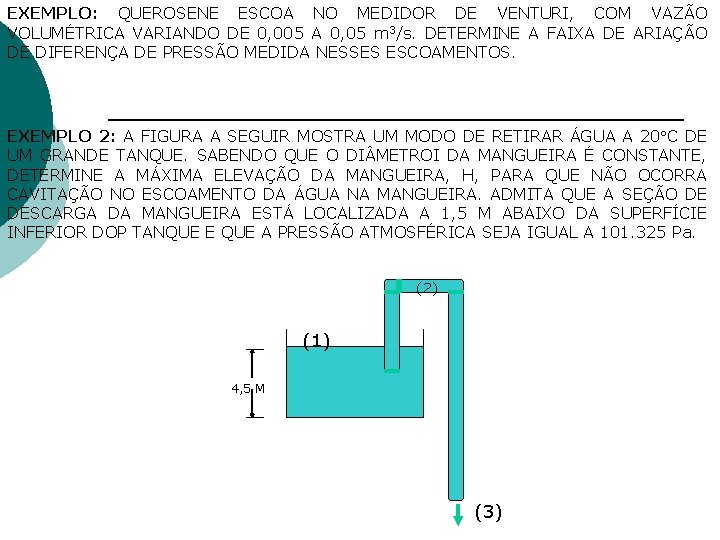

EXEMPLO: QUEROSENE ESCOA NO MEDIDOR DE VENTURI, COM VAZÃO VOLUMÉTRICA VARIANDO DE 0, 005 A 0, 05 m 3/s. DETERMINE A FAIXA DE ARIAÇÃO DE DIFERENÇA DE PRESSÃO MEDIDA NESSES ESCOAMENTOS. EXEMPLO 2: A FIGURA A SEGUIR MOSTRA UM MODO DE RETIRAR ÁGUA A 20 C DE UM GRANDE TANQUE. SABENDO QUE O DI METROI DA MANGUEIRA É CONSTANTE, DETERMINE A MÁXIMA ELEVAÇÃO DA MANGUEIRA, H, PARA QUE NÃO OCORRA CAVITAÇÃO NO ESCOAMENTO DA ÁGUA NA MANGUEIRA. ADMITA QUE A SEÇÃO DE DESCARGA DA MANGUEIRA ESTÁ LOCALIZADA A 1, 5 M ABAIXO DA SUPERFÍCIE INFERIOR DOP TANQUE E QUE A PRESSÃO ATMOSFÉRICA SEJA IGUAL A 101. 325 Pa. (2) (1) 4, 5 M (3)

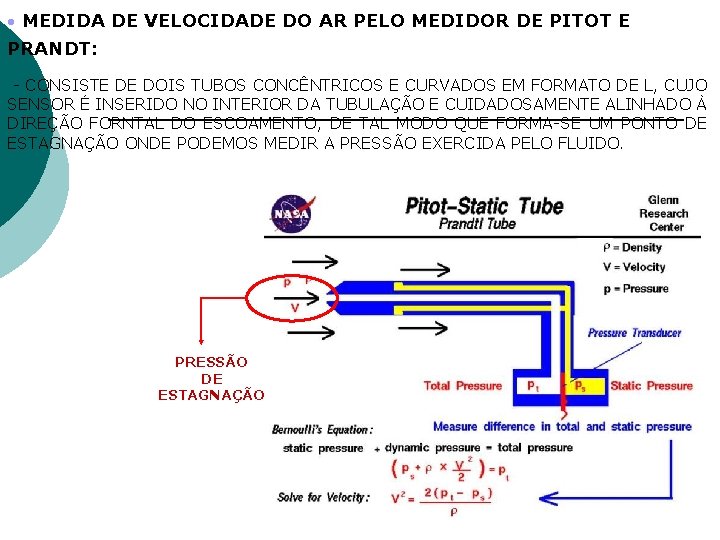

MEDIDA DE VELOCIDADE DO AR PELO MEDIDOR DE PITOT E PRANDT: - CONSISTE DE DOIS TUBOS CONCÊNTRICOS E CURVADOS EM FORMATO DE L, CUJO SENSOR É INSERIDO NO INTERIOR DA TUBULAÇÃO E CUIDADOSAMENTE ALINHADO À DIREÇÃO FORNTAL DO ESCOAMENTO, DE TAL MODO QUE FORMA-SE UM PONTO DE ESTAGNAÇÃO ONDE PODEMOS MEDIR A PRESSÃO EXERCIDA PELO FLUIDO. PRESSÃO DE ESTAGNAÇÃO

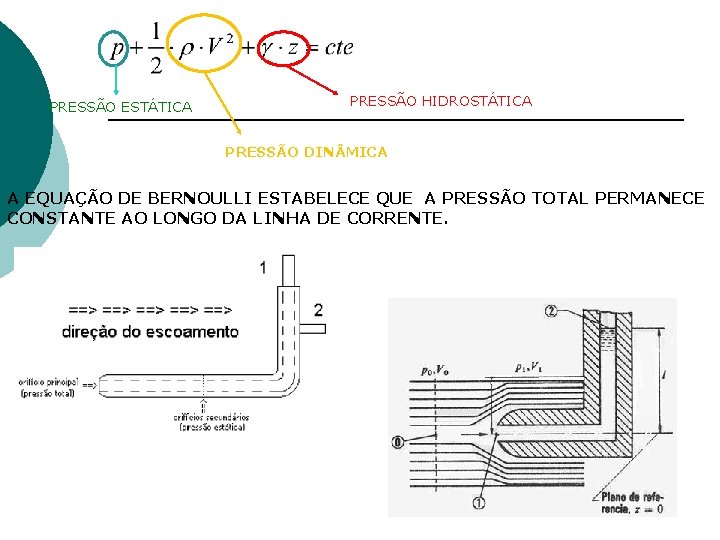

PRESSÃO ESTÁTICA PRESSÃO HIDROSTÁTICA PRESSÃO DIN MICA A EQUAÇÃO DE BERNOULLI ESTABELECE QUE A PRESSÃO TOTAL PERMANECE CONSTANTE AO LONGO DA LINHA DE CORRENTE.

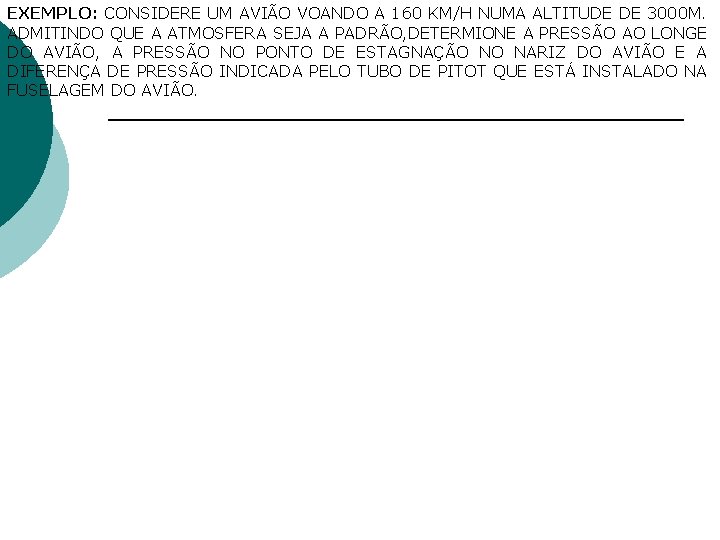

EXEMPLO: CONSIDERE UM AVIÃO VOANDO A 160 KM/H NUMA ALTITUDE DE 3000 M. ADMITINDO QUE A ATMOSFERA SEJA A PADRÃO, DETERMIONE A PRESSÃO AO LONGE DO AVIÃO, A PRESSÃO NO PONTO DE ESTAGNAÇÃO NO NARIZ DO AVIÃO E A DIFERENÇA DE PRESSÃO INDICADA PELO TUBO DE PITOT QUE ESTÁ INSTALADO NA FUSELAGEM DO AVIÃO.
