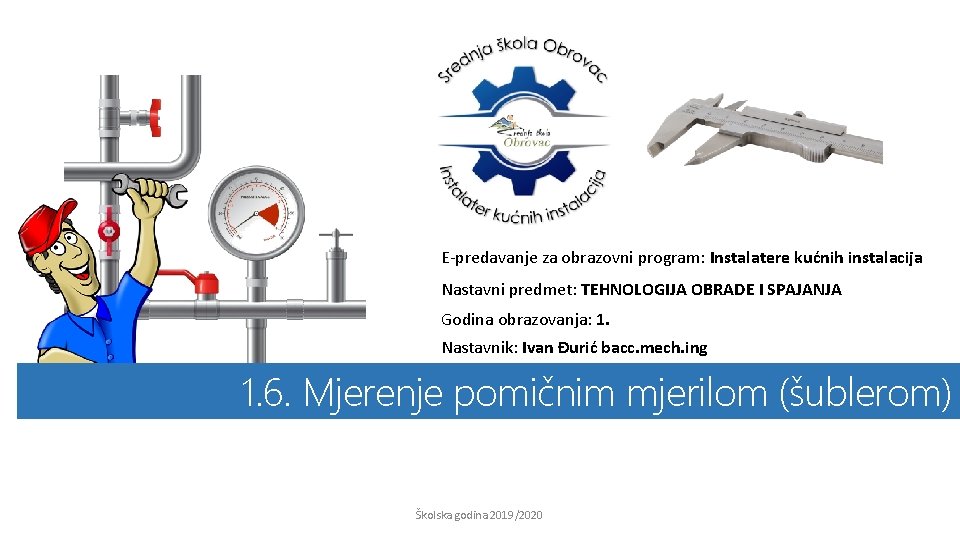

E-predavanje za obrazovni program: Instalatere kućnih instalacija Nastavni predmet: TEHNOLOGIJA OBRADE I SPAJANJA Godina obrazovanja: 1. Nastavnik: Ivan Đurić bacc. mech. ing 1. 6. Mjerenje pomičnim mjerilom (šublerom) Školska godina 2019/2020

Pomično mjerilo Uvećani pogled na skalu pomičnog mjerila, koja ima preciznost od 0, 02 mm. Očitana vrijednost je 3, 58 mm. Vrijednost 3 se očita na lijevoj strani (lijeva crvena linija). Vrijednost 0, 58 mm se očita na mjestu gdje se gornja i donja crtica poklapaju (desna crvena linija) Rezolucija prikazanog pomičnog mjerila je 0, 02 Gledamo Kada smošto uočili pokazuje poklapanje, nula na sadonjoj, pomične pomičnoj strane mm. Tražimo Od prethodno najbolje poklapanje odabranecrtica peticeskale brojimo na mjerila skali u odnosu očitavamo na fiksnu desetinku stanumilimetra pomičnog 0, 5 mjerila. mm + 0, 02, pomičnom 0, 04, 0, 06, i nepomičnom 0, 08. Dakle dijelu očitana mjerila. stotinka Gledamo. Možemo prvi brojreći s lijeve da ima strane 3 mm poklapanja + ! milimetra je 0, 08 mm ! milimetar desetinka stotinka ukupno izmjereno 3 mm + 0, 5 mm + 0, 08 mm = 3, 58 mm

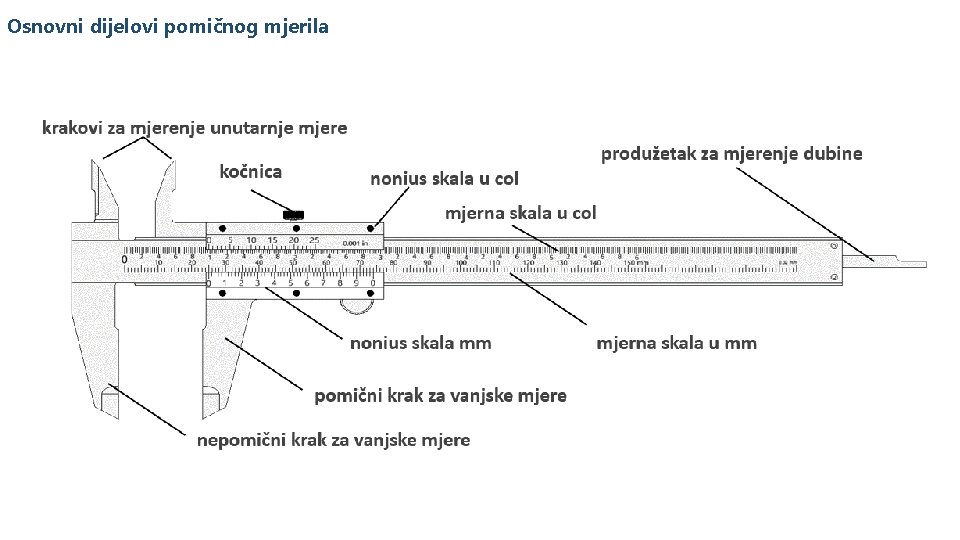

Osnovni dijelovi pomičnog mjerila

Način mjerenja, unutarnjih mjera, vanjskih mjera i dubine mjerenje unutarnje mjere

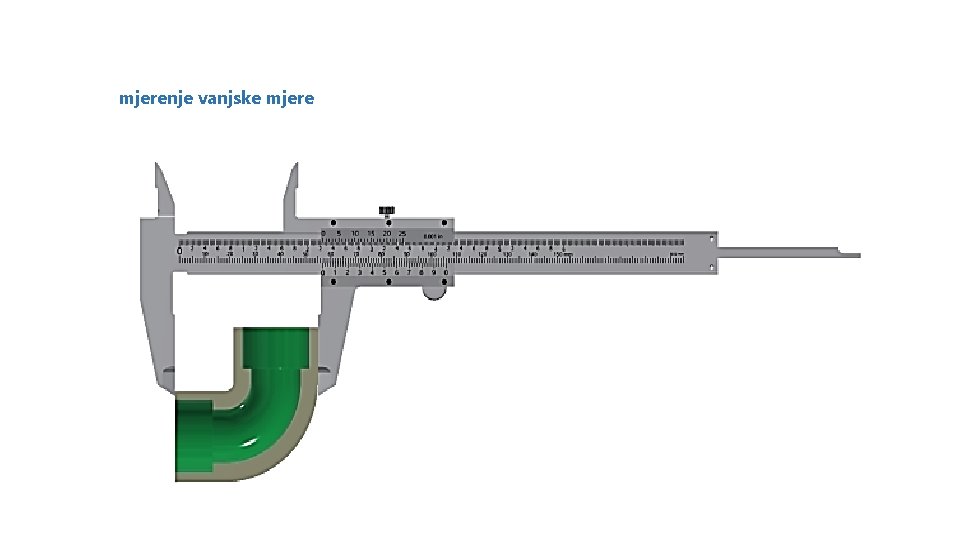

mjerenje vanjske mjere

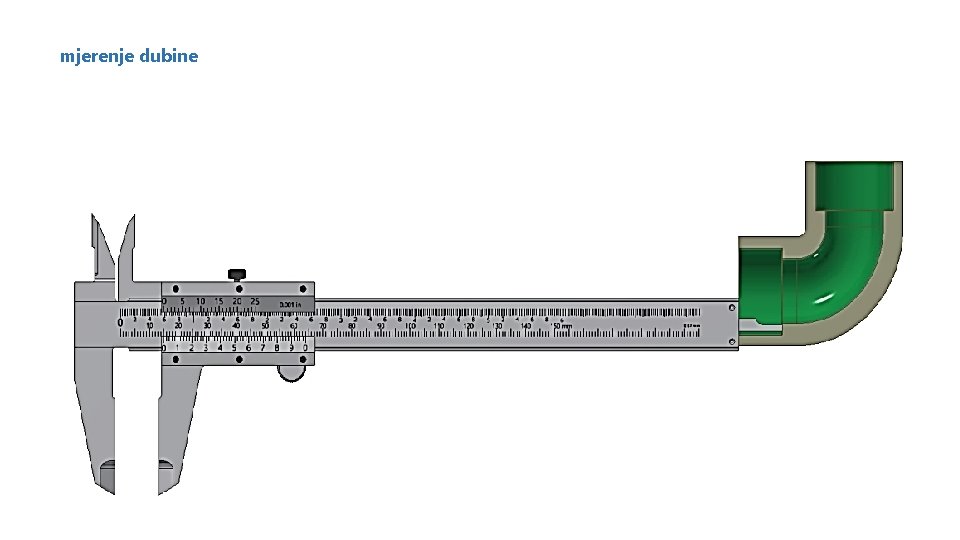

mjerenje dubine

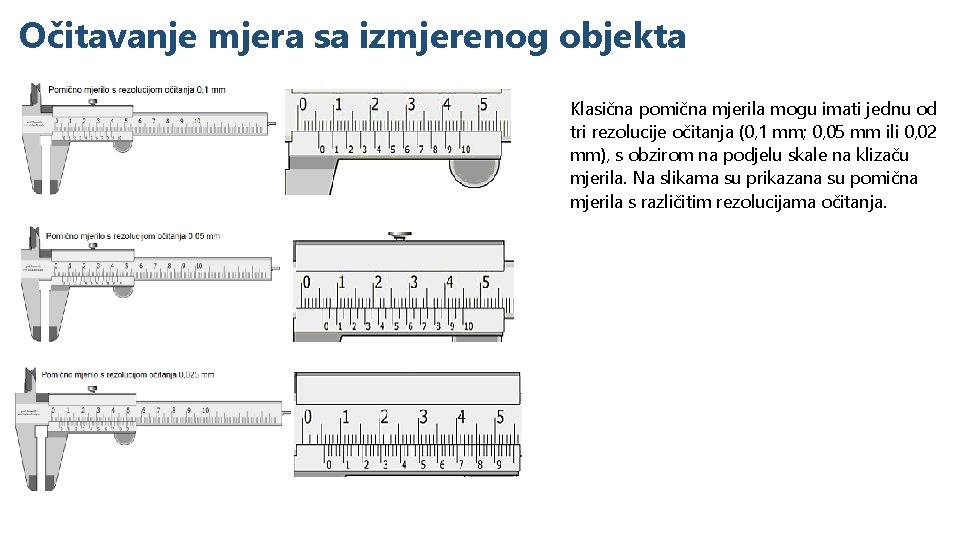

Očitavanje mjera sa izmjerenog objekta Klasična pomična mjerila mogu imati jednu od tri rezolucije očitanja (0, 1 mm; 0, 05 mm ili 0, 02 mm), s obzirom na podjelu skale na klizaču mjerila. Na slikama su prikazana su pomična mjerila s različitim rezolucijama očitanja.

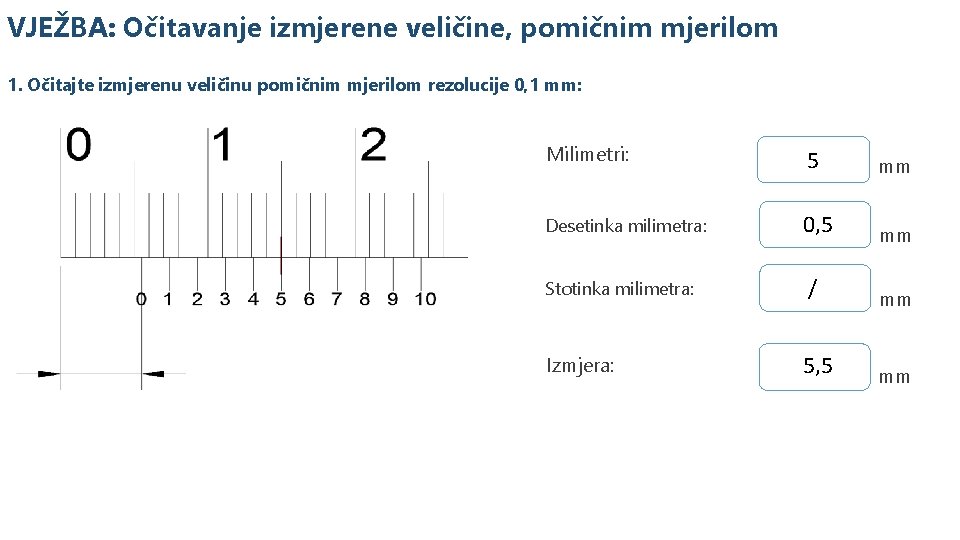

VJEŽBA: Očitavanje izmjerene veličine, pomičnim mjerilom 1. Očitajte izmjerenu veličinu pomičnim mjerilom rezolucije 0, 1 mm: Milimetri: Desetinka milimetra: 5 0, 5 Stotinka milimetra: / Izmjera: mm mm 5, 5 mm

2. Očitajte izmjerenu veličinu pomičnim mjerilom rezolucije 0, 05 mm: Milimetri: Desetinka milimetra: 5 0, 5 Stotinka milimetra: 0, 05 Izmjera: mm mm 5, 55 mm

3. Očitajte izmjerenu veličinu pomičnim mjerilom rezolucije 0, 02 mm: Milimetri: 5 Desetinka milimetra: 0, 5 Stotinka milimetra: 0, 04 Izmjera: mm mm 5, 54 mm

Savjet ! Kako biste se pripremili za pismenu i/ili usmenu provjeru znanja, riješite zadatke iz podloge za predavanje na str. 23 i 28.
