ENUM Eine Nummer für alle Dienste Berlin 22. 2. 2005 – DFN Betriebstagung Stefan Dieterle DENIC e. G
Überblick • Die neue Unübersichtlichkeit – ENUM der Ausweg • RFC 3761 • Szenarien • Infrastruktur • Feldversuch 9. 4. e 164. arpa, Pilot Projekte • Validierung • Voice over IP bei DENIC © DENIC e. G
Die neue Unübersichtlichkeit – der Ausweg © DENIC e. G
Die neue Unübersichtlichkeit tel: +496927235352 sip: karla@gonzzo. de h 323: karla@gonzzo. de mobil: +491741234567 email: karla@gonzzo. de fax: +496927235235 pres: karla@gonzzo. de http: //www. gonzzo. de © DENIC e. G
Der Ausweg - ENUM tel: +496927235352 Internet DNS mobil: +491741234567 +496927235352 2. 5. 3. 2. 7. 2. 9. 6. 9. 4. e 164. arpa email: karla@gonzzo. de fax: +496927235235 èeine Nummer für alle Dienste èBrückenschlag zwischen den Netzen sip: karla@gonzzo. de © DENIC e. G
RFC 3761 © DENIC e. G
Was ist ENUM • ENUM – Telephon Number Mapping (RFC 3761, April 2004) • Informationen in einer öffentlichen, weltweit verteilten Datenbank – DNS • Eine Nummer für alle Dienste © DENIC e. G
Szenario © DENIC e. G
Funktionsweise von ENUM +496927235352 PBX Internet IP-Phone sip: dieterle@denic. de DNS 2. 5. 3. 2. 7. 2. 9. 6. 9. 4. e 164. arpa © DENIC e. G
ENUM DNS-Abfrage • Telefonnummer +496927235352 • 2. 5. 3. 2. 7. 2. 9. 6. 9. 4. e 164. arpa • dig @dns 6. denic. de 2. 5. 3. 2. 7. 2. 9. 6. 9. 4. e 164. arpa naptr ; ; ANSWER SECTION: 2. 5. 3. 2. 7. 2. 9. 6. 9. 4. e 164. arpa. IN NAPTR 100 10 "u" "e 2 u+sip" "!^. *$!sip: enum@denic. de!". IN NAPTR 100 10 "u" "e 2 u+h 323" "!^. *$!h 323: enum@denic. de!". IN NAPTR 100 10 "u" "e 2 u+http" "!^. *$!http: //www. denic. de/de/enum!". IN NAPTR 100 10 "u" "e 2 u+email" "!^. *$!mailto: enum@denic. de!". • Auswahl der URI • Verbindungsaufbau © DENIC e. G
Anwendungsbeispiele • Handhabung von unterschiedlichen Voice over IP Protokolle und Adressen • Anrufbeantworter • Eine Rufnummer für PSTN, Vo. IP und Fax • Kostengünstige Alternative zu 0700 -Rufnummer. Weiterleitungsmechanismen z. B. auf SIP-Ebene • Terminierung von 032 -Rufnummern © DENIC e. G
Anwendungsbeispiel • Kopplung von Vo. IP-Inseln • ohne ENUM privates Peering, die Nachteile: • Interconnection Verträge werden notwendig • Verwendung von speziellen Vorwahlen • Vo. IP-Teilnehmer telefonieren über das PSTN • User Id ähnlich wie Telefonnummer • Neue Rufnummern • Oft keine Portierung © DENIC e. G
Infrastruktur © DENIC e. G
Domain Name System © DENIC e. G
Schichtenarchitektur bei ENUM Tier 0 Root Server Administration und Operation der ENUM Root Domain E. 164 im Rahmen der „interim procedures for the administration of ENUM“ Zonendelegation c. c. e 164. arpa Tier 1 Länder Ebene, Registry Management und Operation der ENUM Subdomain durch ausgewählte Registries, Delegation von Rufnummern und Blöcken. Berücksichtigung nationaler Rahmenbedingungen Tier 2 Länder Ebene, Registrare (ISPs) Administration und Operation der einzelnen E. 164 -Nummern in Absprache mit dem Registranten Endkundenservices, Rufnummernvalidierung, Wettbewerb © DENIC e. G
Feldversuch 9. 4. e 164. arpa © DENIC e. G
Status Quo (Februar 2005) • September 2002: Start DENIC-Trial • August 2003: Vertragsabschluss DENIC e. G - Reg. TP • Teilnehmer am ENUM-Trial ~ 460 (Mailingliste) • Anzahl der Mitglieder die ENUM-Domains registrieren: 51 http: //www. denic. de/de/enum/teilnehmer_am_testbetrieb/enum. jsp • Anzahl an ENUM Domains: 1573 © DENIC e. G
Trial Teilnehmer Hersteller ISP DENIC Mitglieder ESP TK DENIC e. G Registry Kunden Reg. TP Registrare Universitäten Datenschutz -organisationen © DENIC e. G

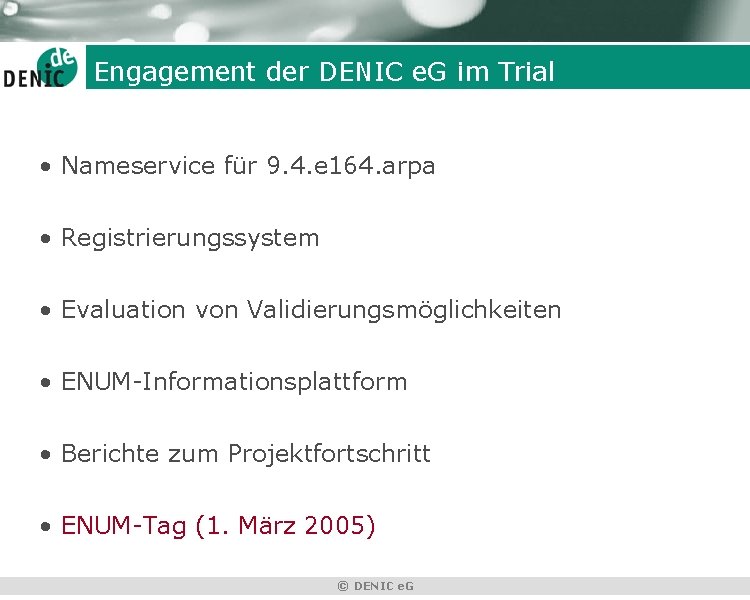

Engagement der DENIC e. G im Trial • Nameservice für 9. 4. e 164. arpa • Registrierungssystem • Evaluation von Validierungsmöglichkeiten • ENUM-Informationsplattform • Berichte zum Projektfortschritt • ENUM-Tag (1. März 2005) © DENIC e. G
Pilot Projekte © DENIC e. G
Pilot Projekte Vo. IP mit ENUM Unterstützung: • Universität des Saarlands: Vo. IP Forschungsgruppe • DFN: IP-Telefonie und G-WIN • T-Systems Nova • Belwü Vo. IP-Markt: • QSC, 1&1, Indigo Networks, Broadnet Mediascape, web. de, freenet, monduno, Vype Gmb. H, Kabel BW, etc. © DENIC e. G
Validierung © DENIC e. G
Validierung • Überprüfung des Nutzungsrechtes an einer Telefonrufnummer • Vereinfachtes Verfahren im Trial • Gassen: Ortsnetz-, Mobilfunk-, Service, 032 -Rufnummern • Derzeit werden unterschiedliche Verfahren detailliert evaluiert http: //www. validierung-enum. de http: //www. enum-validierung. de © DENIC e. G

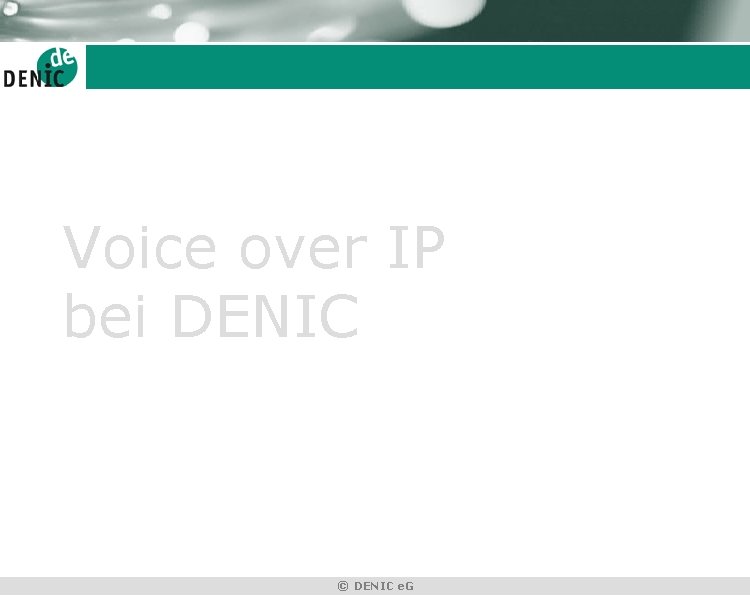

Voice over IP bei DENIC © DENIC e. G
Vo. IP bei DENIC Eigene Erfahrungen: • Sip Express Router (SER), http: //www. iptel. org/ser • IP-Phone Hardphones: • Snom, http: //www. snom. de, Grandstream, Pingtel Softphones: • X-Lite, http: //www. xten. com • Ahead, http: //www. sippstar. com • Weitere Anbieter und Produkte: http: //www. sipcenter. com/vsts/products. html © DENIC e. G
Vo. IP bei DENIC – IP-Telefonanlage © DENIC e. G
Eigenschaften 1. Erreichbar: ENUM-Telefonnummer (IP, PSTN) 2. CTI: Accountverwaltung über Webbrowser (Anruflisten, Telefonbuch, Click 2 Dial, Acc. ) Anrufbeantworter & Voicemail 3. Ortsunabhängigkeit 4. Least Cost Routing: Anruf ins PSTN falls kein DNS Eintrag vorhanden © DENIC e. G
Weitere Informationen © DENIC e. G
Zusammenfassung • ENUM Internationales Protokoll • Einhaltung von Rufnummernplänen • Brücke zwischen PSTN und Internet • Günstige Internet Telefonie • Eine Nummer für alle Dienste • Integration von Kommunikationsdiensten © DENIC e. G
Kontakt DENIC e. G Stefan Dieterle Wiesenhüttenplatz 26 60329 Frankfurt a. M. ENUM: +496927235352 E-Mail: enum@denic. de © DENIC e. G
Fragen? http: //www. denic. de/de/enum © DENIC e. G
