ENTWICKLUNG EINES HOCHBELASTBAREN, OFFENEN, HOCHWÄNDIGEN, 4 -ACHSIGEN EISENBAHN-GÜTERWAGEN FÜR MÁV-CARGO
Auftraggeber: MÁV Cargo Gmb. H Konstruktionsarbeiten: In Zusammenarbeit Lehrstuhl Kraft- und Schienenfahrzeuge und MÁV Tiszavas Gmb. H Herstellung: MÁV Tiszavas Gmb. H Prüfung, TSI Certifikat: LUXCONTROLL NEDERLAND BV

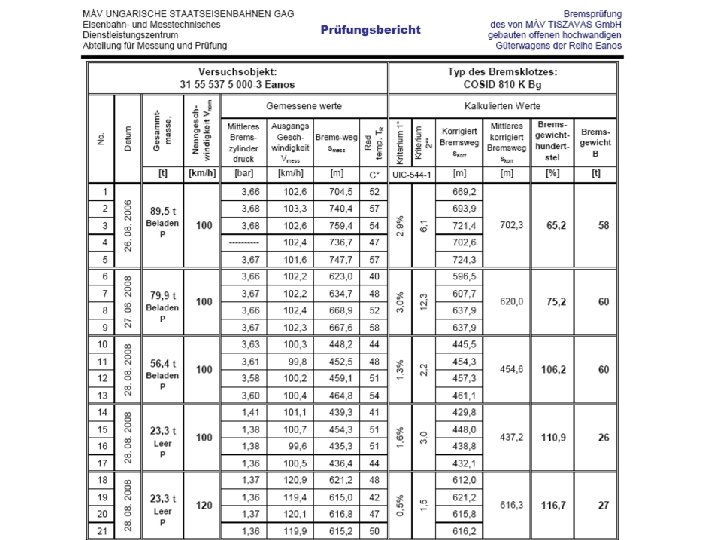

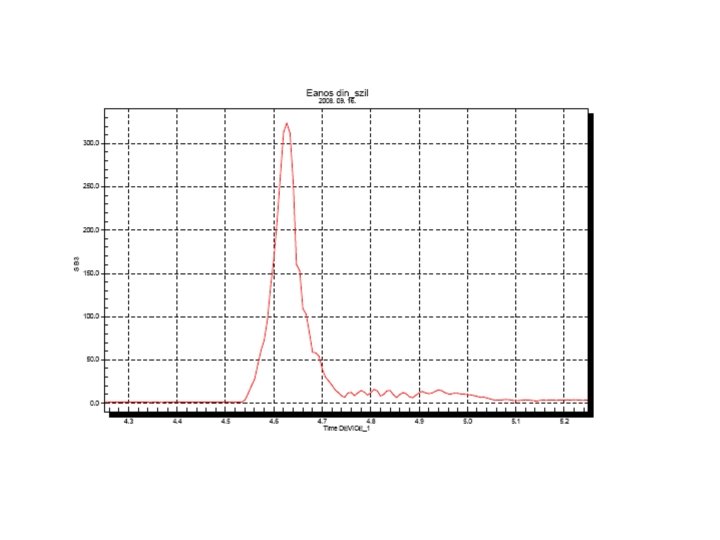

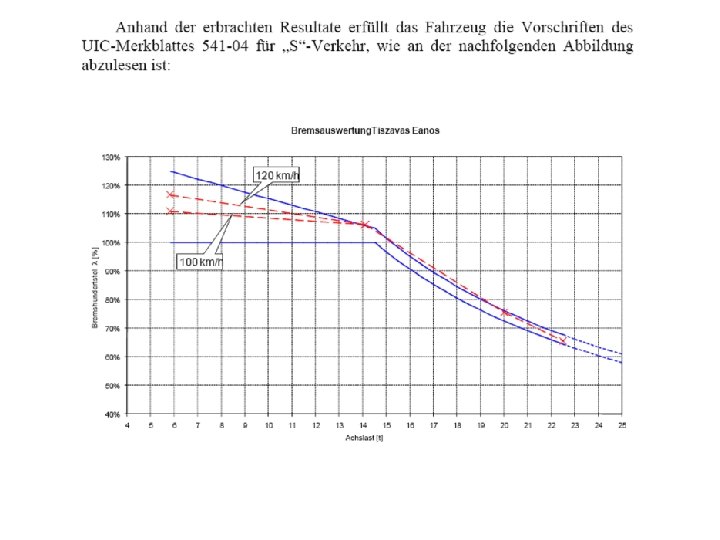

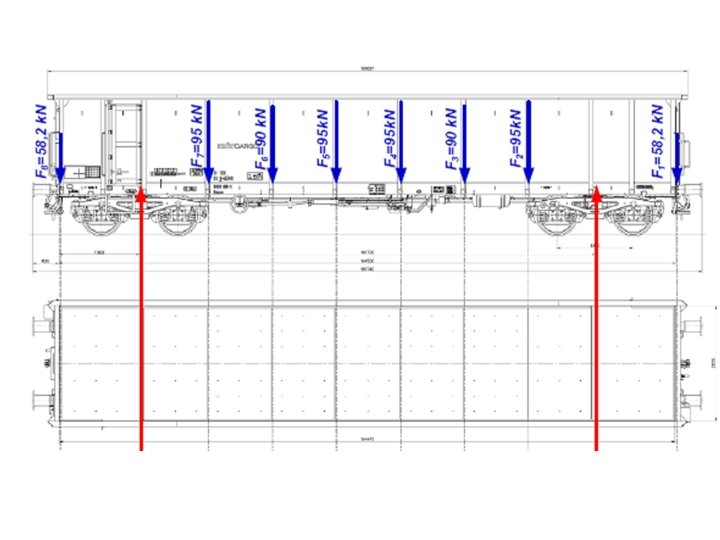

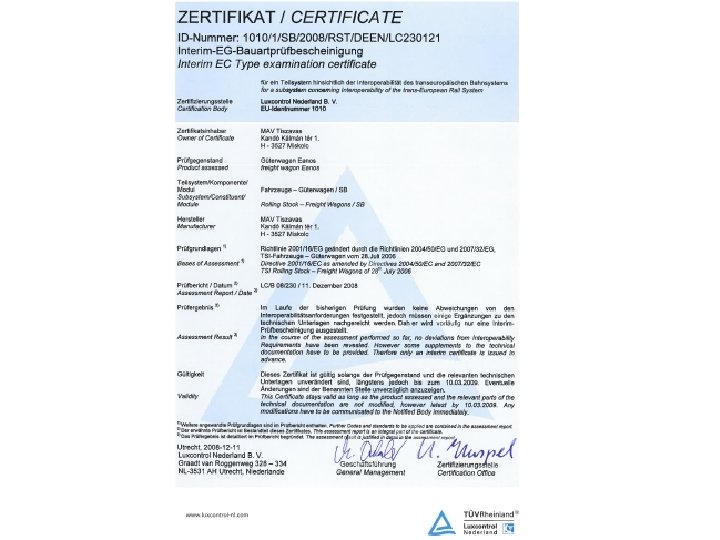

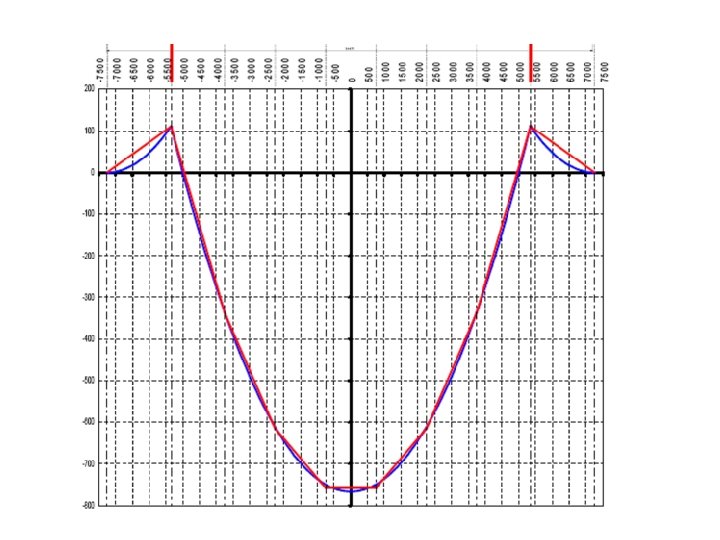

• Aufgaben der Forschung- und Entwicklung: • Ausarbeitung vollständiger Planungsdokumentation, • Festigkeitsrechnung mit Finite-Elemente-Methode, – Durchführung der statischen Festigkeitsprüfung, – Durchführung der dynamischen Festigkeitsprüfung, • Verengungsrechnung, • Untersuchung der Bogenfahrt, • Untersuchung der Fähreauffahrt, • Planung und Fertigung der Bauvorrichtungen, • Bau eines Prototypwagens, • Bremsprüfung mit abgehängtem Wagen, • Geräschmessung beim Vorbeifahren, • Arbeits- und Brandschutzuntersuchung, • Certifikation nach TSI, • Behördliche Genehmigung.
Wichtigste technische Daten des zu entwicklenden Eisenbahn-Güterwagen: • • • • • Querschnitt Spurweite Achslast Drehzapfenabstand Untergestellänge Ladebreite Eigenmasse Achszahl Laufkreisdurchmesser der Räder Ladevolumen Belastbarkeit Pufferhöhe Bremse Typ der Bremsklötze Fähreauffahrtwinkel Mindestbogenradius Zulässige Geschwindigkeit – bremstechnisch – Bis zu 20 t Achslast • Fahrt auf derm Abrollberg • Zulässige Temperaturbereich UIC 505 -1/AVV/pr EN 15273 -1/2/3 1435 mm 22, 5 t 10700 mm 14500 mm min. 2660 mm max. 25 t 4 920 mm min. 82 m 3 min. 65 t 1060+5/-10 KE-GP-A K Bremsklotz 2 o 30’ min. 60 m 100 km/h 120 km/h nach UIC 522 -20 Co - +50 Co
Entwicklungsfasen

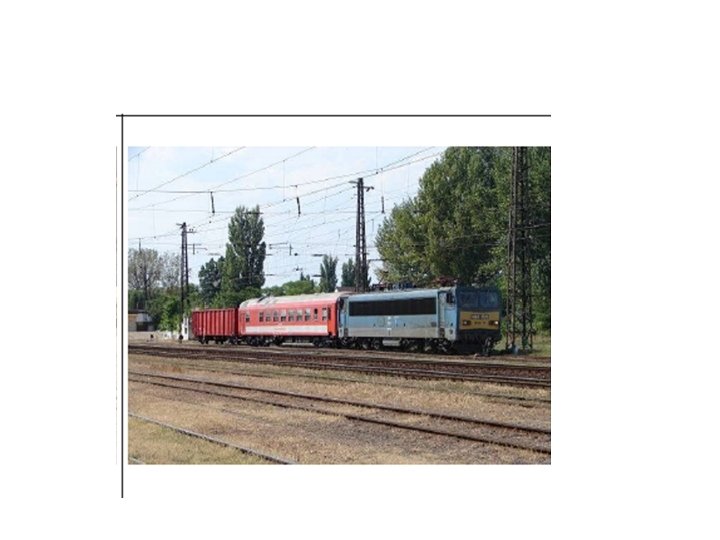

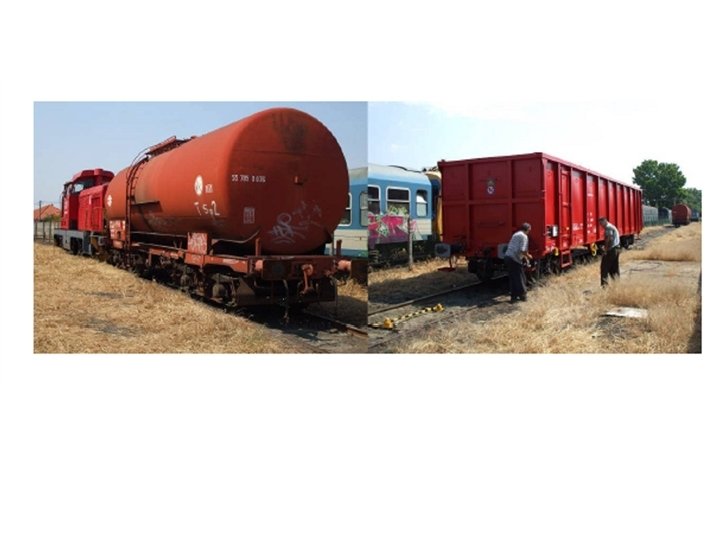

Zusammenstellung der Messfahrt für Geräuschmessung
Geräschmessanordnung

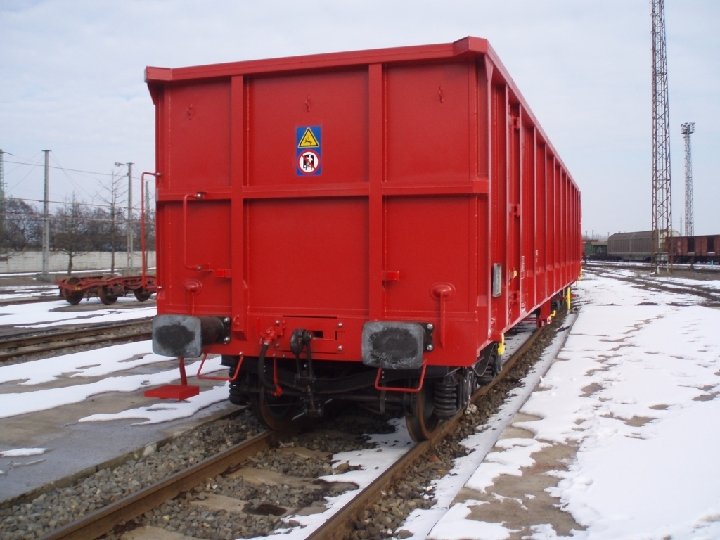

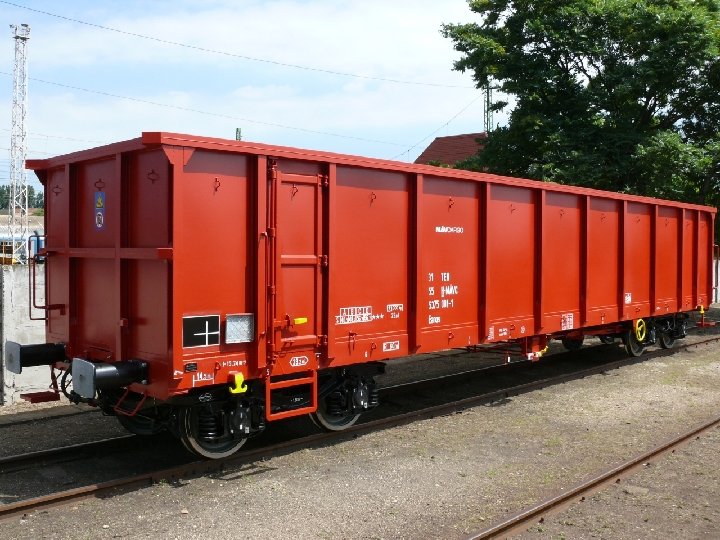

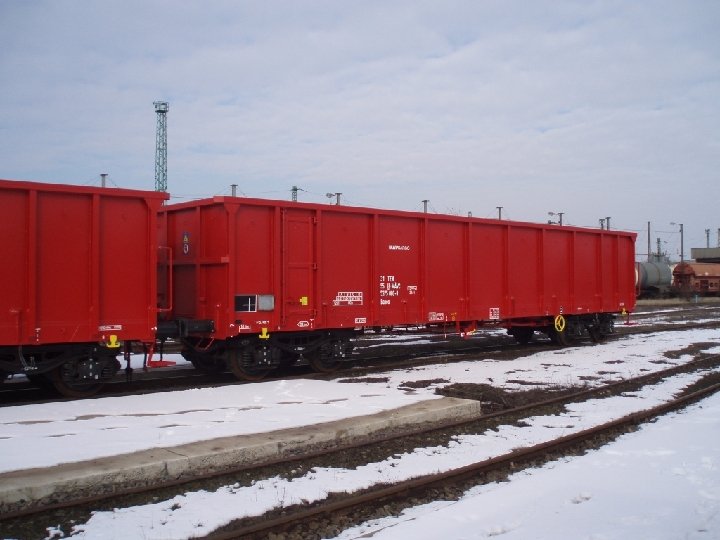

Die wichtigsten Merkmale der neuen Eanos Wagen: ØDer Eanos Güterwagen ist der Erste in Europa, der nach den TSI Vorschriften konstruiert und gebaut und geprüft wurde. ØDer Wagen ist nach den modernsten Gesichtspunkten gebaut, umweltfreundlich, instandhaltungsfreundlich, u. s. w. ØDer Eanos Wagen ist leichter, als ähnliche Wagen, ØDer neue Wagen kann mehr Güter aufnehmen, Belastbarkeit und Ladevolumen sind grösser
