Ensamblajes Anlisis CAE de componentes Ing Mariangely Talavera

Ensamblajes Análisis CAE de componentes Ing. Mariangely Talavera Confidential Junio de 2014 Information

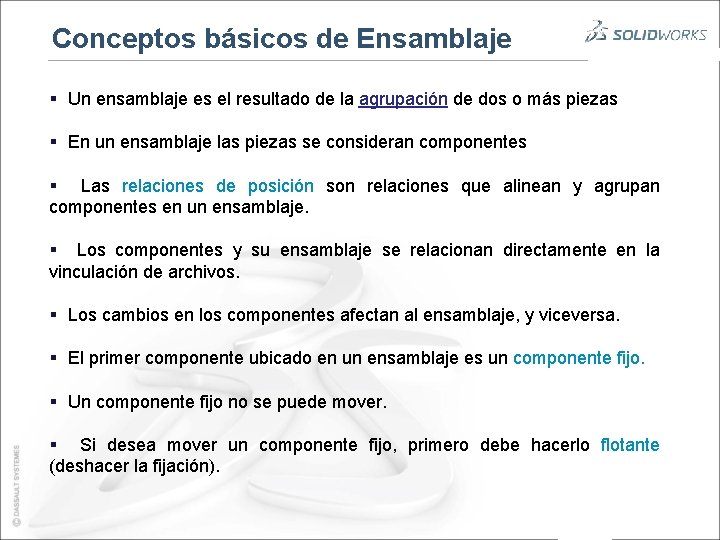

Conceptos básicos de Ensamblaje § Un ensamblaje es el resultado de la agrupación de dos o más piezas § En un ensamblaje las piezas se consideran componentes § Las relaciones de posición son relaciones que alinean y agrupan componentes en un ensamblaje. § Los componentes y su ensamblaje se relacionan directamente en la vinculación de archivos. § Los cambios en los componentes afectan al ensamblaje, y viceversa. § El primer componente ubicado en un ensamblaje es un componente fijo. § Un componente fijo no se puede mover. § Si desea mover un componente fijo, primero debe hacerlo flotante (deshacer la fijación). Confidential Information

Ejemplificación de Ensamblaje Etapas 1 2 3 4 Alineación 5 6 7 (Vista explosionada) 8 Relación de posición Inserción de componentes Confidential Information

Interfaz de Ensamblaje Pestaña de administrador de comandos de Ensamblaje Nuevo Ensamblaje Selección de tipo de componentes o diseño ascendente Área de pre visualización de componente Confidential Information

Métodos de diseño de ensamblajes Método de diseño Ascendente Método de diseño Descendente Los componentes son creados en Cada módulo Pieza e insertados en el diseñadas directamente desde el módulo Ensamblaje, estableciendo módulo Ensamblaje definiendo la relaciones de posición geométrica geometría de cada elemento y sus entre los elementos de referencia. relaciones de posición. Es el más apropiado cuando se conocen Es el método recomendable cuando no las se disponga de la información de detalle características dimensionales y una conjunto de a las piezas diseñar geométricas de los componentes que de forman el ensamblaje y no se prevean componentes modificaciones excesivas de diseño de ensamblaje. En este método se parte de pieza. la definición general del ensamblaje. que ni son de los conforman el Confidential Information

Manipulación de componentes Un componente puede ser manipulando mediante: 1. Arrastre. 2. Un sistema de referencia. 3. Según sus grados de libertad disponibles. Grados de Libertad § Describen en qué medida puede moverse un objeto. § Existen 6 grados de libertad: - Traslación (movimiento) a lo largo de los ejes X, Y y Z. - Rotación alrededor de los ejes X, Y y Z. 2. Confidential Information

Relaciones de posición Constituyen la base de un proceso de ensamblaje, pues según sea la asignación de relaciones de posición se garantizará que el conjunto quede completa y correctamente definido. Estándar Avanzadas Coincidente Simetría Paralela Ancho Perpendicular Rel. Posición de trayecto Tangente Acoplamiento lineal Concéntrica Distancia Bloquear Ángulo Distancia Ángulo * Otras: Relaciones de posición mecánicas Confidential Information

Relaciones de posición Las relaciones de posición alinean y unen componentes en un ensamblaje eliminando en el proceso grados de libertad hasta que el ensamble queda completamente definido. Ejemplificación Solo tres relaciones de posición definen completamente el ensamblaje mostrado: 1) ! 2) 3) El primer componente insertado adquiere automáticamente la posición Fija. Las piezas fijas no pueden moverse ni girarse salvo que se elimine la relación estableciendo la opción Flotar. Confidential Information

Ejercicio Realice las siguientes piezas y establezca las relaciones de posición necesarias para su posterior ensamblaje. 1) 2) Chaflán a 5 x 45° Espesor 2 mm Confidential Information

¿Cuántas relaciones se necesitan? 1 Concéntrica 2 Coincidente 3 Paralela Confidential Information

Toolbox Es una biblioteca de piezas estándar, listas para ser utilizadas como componentes de ensamblaje, únicamente en este ambiente. Para agregar piezas de Toolbox a su ensamblaje: § Seleccione de la biblioteca Toolbox el tipo de pieza que requiere, con el click sostenido, arrastre el componente hasta su ensamblaje. § Las piezas se adaptan automáticamente estableciendo una relación de posición. Antes de comenzar a utilizar Toolbox: ! üVerifique Solid. Works Toolbox y el Examinador de Solid. Works Toolbox estén instalados en su ordenador. ü Para activar estos recursos, diríjase a Herramientas - Complementos Confidential Information

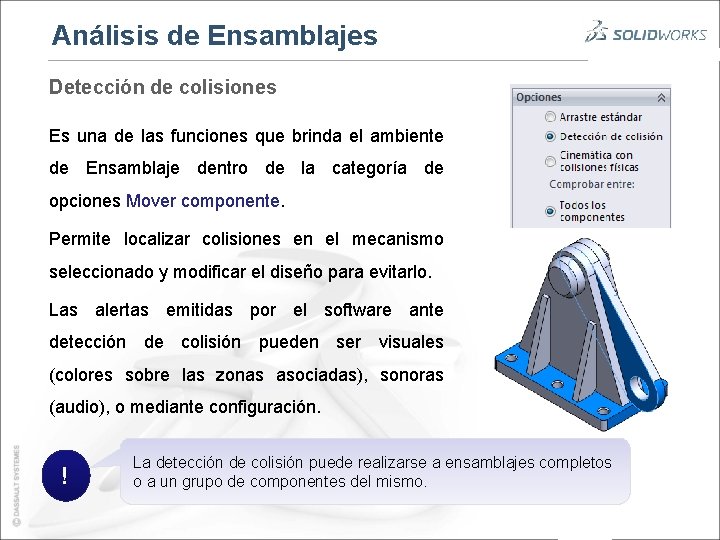

Análisis de Ensamblajes Detección de colisiones Es una de las funciones que brinda el ambiente de Ensamblaje dentro de la categoría de opciones Mover componente. Permite localizar colisiones en el mecanismo seleccionado y modificar el diseño para evitarlo. Las alertas emitidas por el software ante detección de colisión pueden ser visuales (colores sobre las zonas asociadas), sonoras (audio), o mediante configuración. ! La detección de colisión puede realizarse a ensamblajes completos o a un grupo de componentes del mismo. Confidential Information

Análisis de Ensamblajes Cinemática de colisiones físicas Es una herramienta de detección de colisión Pieza de arrastre que permite visualizar el movimiento de los elementos de forma real. Al arrastrar un componente, éste aplica una fuerza sobre los Pieza 2 componentes vecinos y los desplaza en función de las relaciones de posición establecidas entre ellos y los grados de libertad. Para aplicar esta herramienta debe activarse la casilla correspondiente en el Property. Manager para la opción Mover componente. ! Otra opción de gran utilidad para determinar interferencias existentes en el ensamblaje y calcular el volumen real de la misma es la herramienta Detección de interferencias. Confidential Information

Operaciones de Ensamblajes El módulo de Ensamblaje permite aplicar algunas de las operaciones principales del módulo Pieza a fin de facilitar la creación del conjunto deseado. Confidential Information

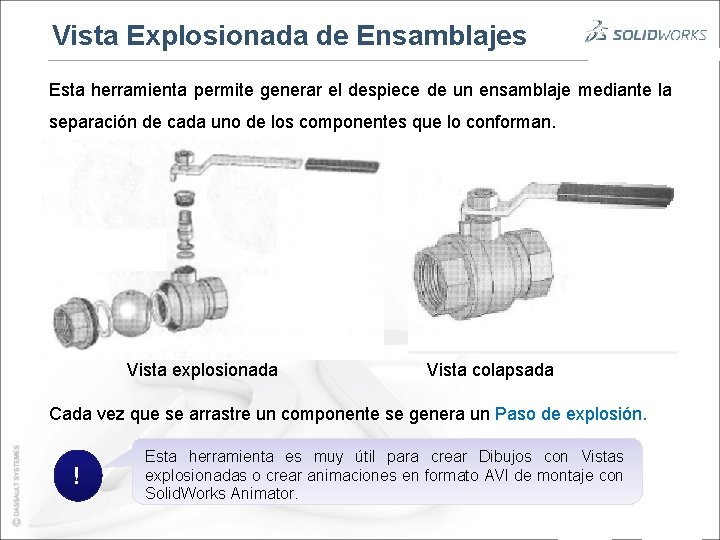

Vista Explosionada de Ensamblajes Esta herramienta permite generar el despiece de un ensamblaje mediante la separación de cada uno de los componentes que lo conforman. Vista explosionada Vista colapsada Cada vez que se arrastre un componente se genera un Paso de explosión. ! Esta herramienta es muy útil para crear Dibujos con Vistas explosionadas o crear animaciones en formato AVI de montaje con Solid. Works Animator. Confidential Information

Smart Fasteners Es una aplicación del Módulo de Ensamblajes que permite insertar, de forma automática, tornillos y pernos en los lugares donde se encuentre un taladro. Toolbox: Confidential Information

Review de la Unidad 1 ü Repase los fundamentos que definen un ensamblaje en Solid. Works. ü Practique las diversas relaciones de posición para ensamblajes. ü Aplique Smart Fastener y operación de Soldadura a un conjunto. ü Practique las herramientas para detección de errores en su ensamblaje. ü Realice una vista explosionada de un ensamblaje. Apóyese en los recursos disponibles para el curso en Moodlesocial Éxito en la evaluación. . Confidential Information
