ENSAIOS NÃO DESTRUTIVOS Ensaio de Estanqueidade

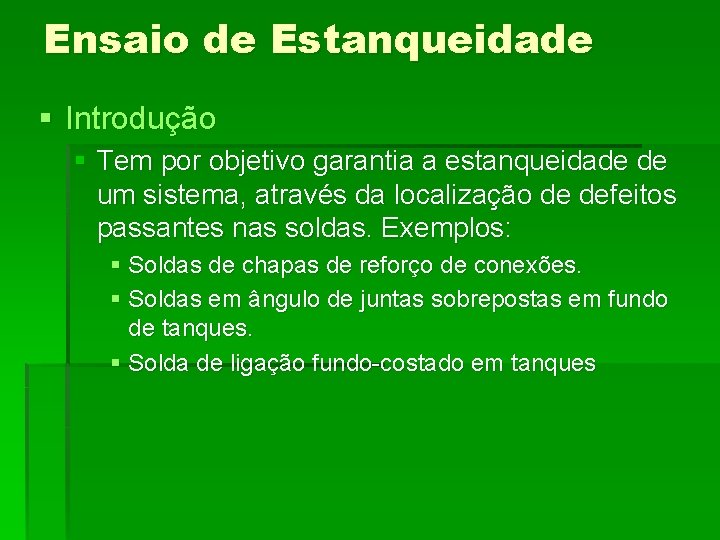

Ensaio de Estanqueidade § Introdução § Tem por objetivo garantia a estanqueidade de um sistema, através da localização de defeitos passantes nas soldas. Exemplos: § Soldas de chapas de reforço de conexões. § Soldas em ângulo de juntas sobrepostas em fundo de tanques. § Solda de ligação fundo-costado em tanques

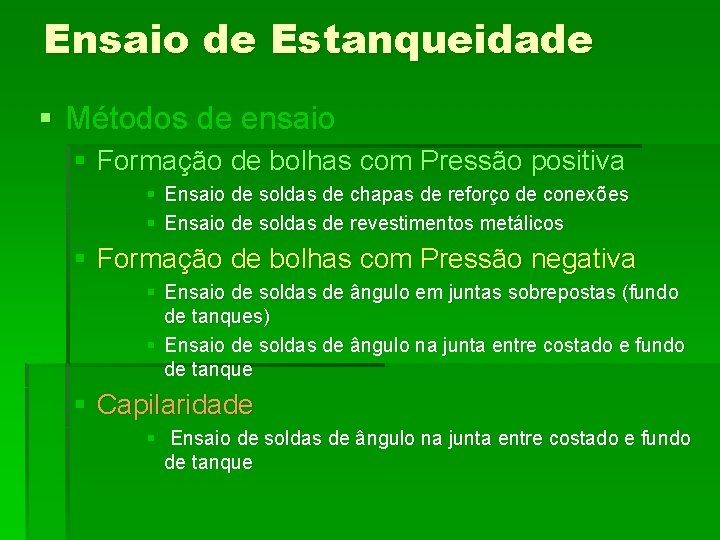

Ensaio de Estanqueidade § Métodos de ensaio § Formação de bolhas com Pressão positiva § Ensaio de soldas de chapas de reforço de conexões § Ensaio de soldas de revestimentos metálicos § Formação de bolhas com Pressão negativa § Ensaio de soldas de ângulo em juntas sobrepostas (fundo de tanques) § Ensaio de soldas de ângulo na junta entre costado e fundo de tanque § Capilaridade § Ensaio de soldas de ângulo na junta entre costado e fundo de tanque

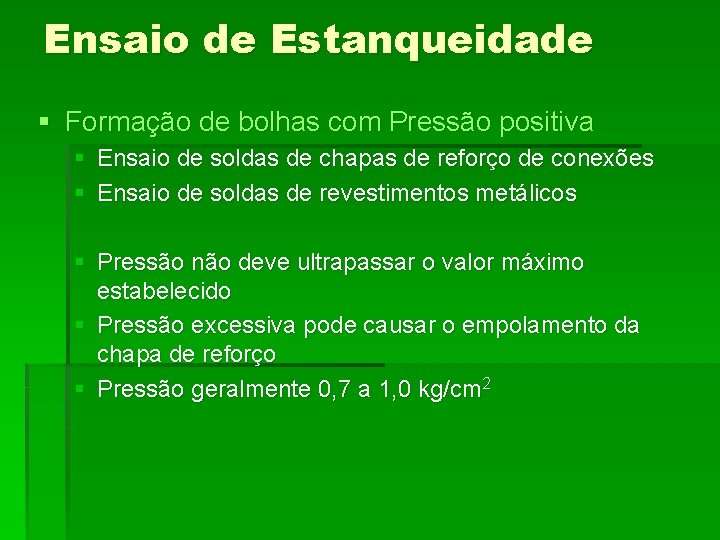

Ensaio de Estanqueidade § Formação de bolhas com Pressão positiva § Ensaio de soldas de chapas de reforço de conexões § Ensaio de soldas de revestimentos metálicos § Pressão não deve ultrapassar o valor máximo estabelecido § Pressão excessiva pode causar o empolamento da chapa de reforço § Pressão geralmente 0, 7 a 1, 0 kg/cm 2

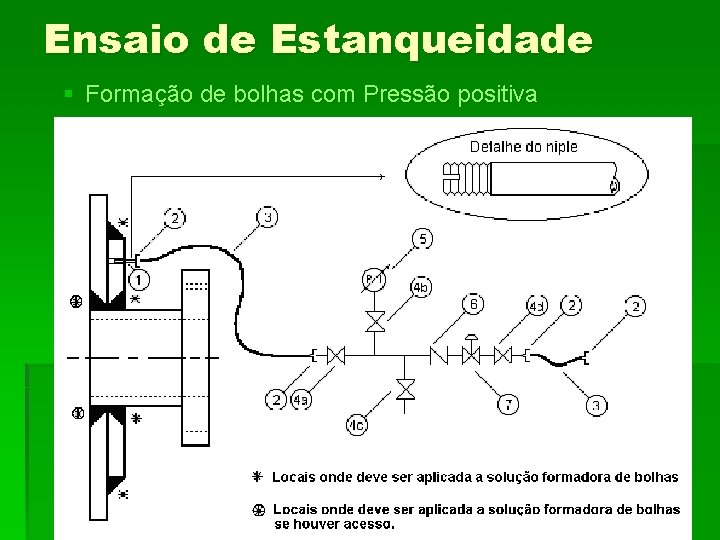

Ensaio de Estanqueidade § Formação de bolhas com Pressão positiva

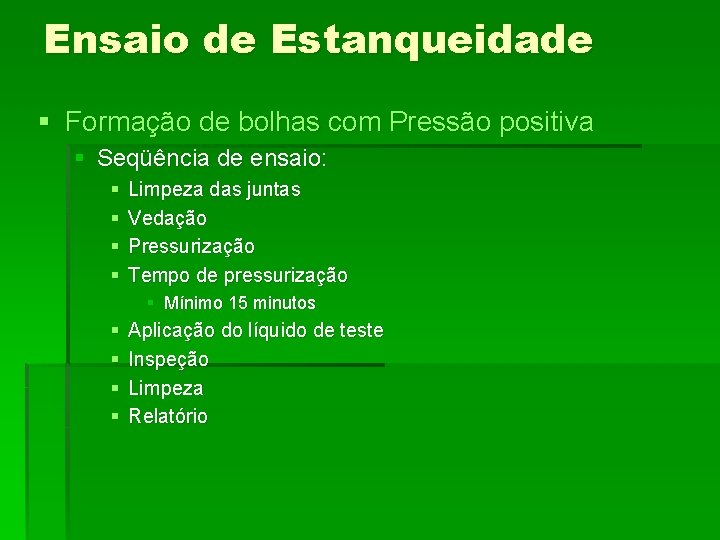

Ensaio de Estanqueidade § Formação de bolhas com Pressão positiva § Seqüência de ensaio: § § Limpeza das juntas Vedação Pressurização Tempo de pressurização § Mínimo 15 minutos § § Aplicação do líquido de teste Inspeção Limpeza Relatório

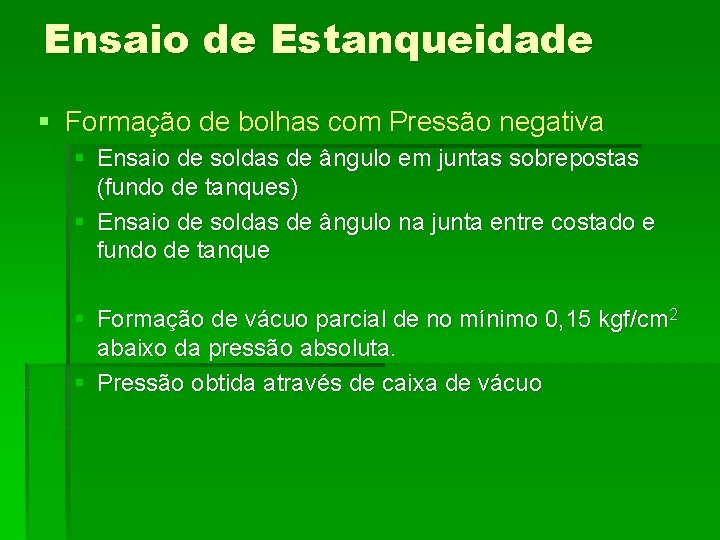

Ensaio de Estanqueidade § Formação de bolhas com Pressão negativa § Ensaio de soldas de ângulo em juntas sobrepostas (fundo de tanques) § Ensaio de soldas de ângulo na junta entre costado e fundo de tanque § Formação de vácuo parcial de no mínimo 0, 15 kgf/cm 2 abaixo da pressão absoluta. § Pressão obtida através de caixa de vácuo

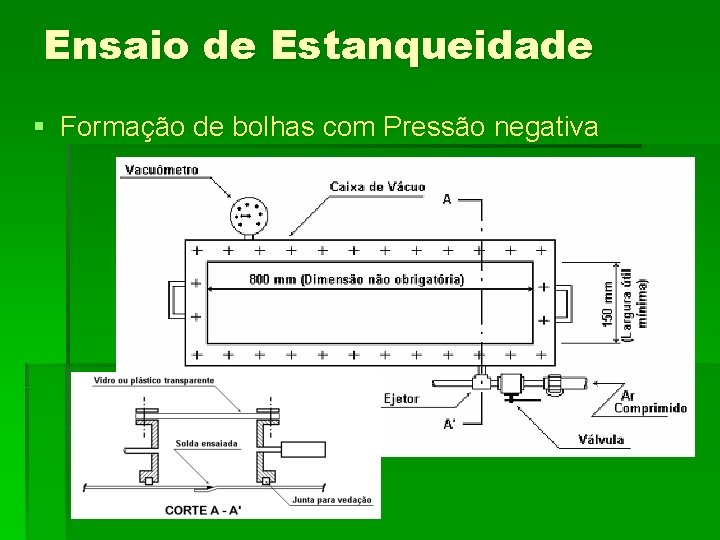

Ensaio de Estanqueidade § Formação de bolhas com Pressão negativa

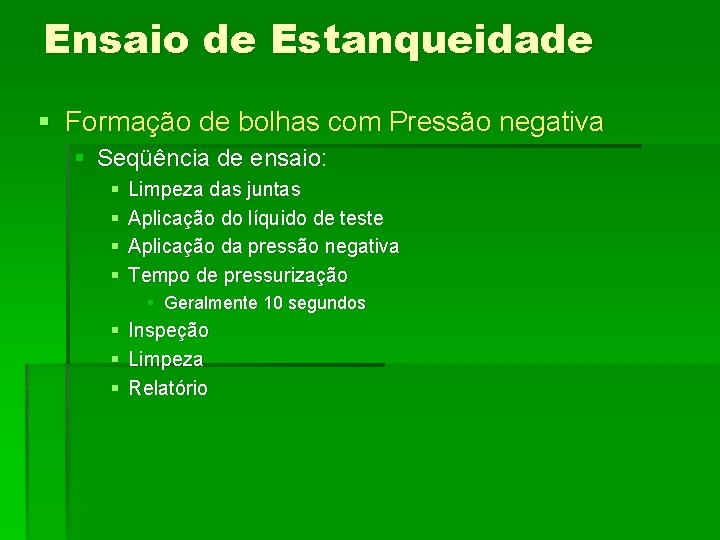

Ensaio de Estanqueidade § Formação de bolhas com Pressão negativa § Seqüência de ensaio: § § Limpeza das juntas Aplicação do líquido de teste Aplicação da pressão negativa Tempo de pressurização § Geralmente 10 segundos § Inspeção § Limpeza § Relatório

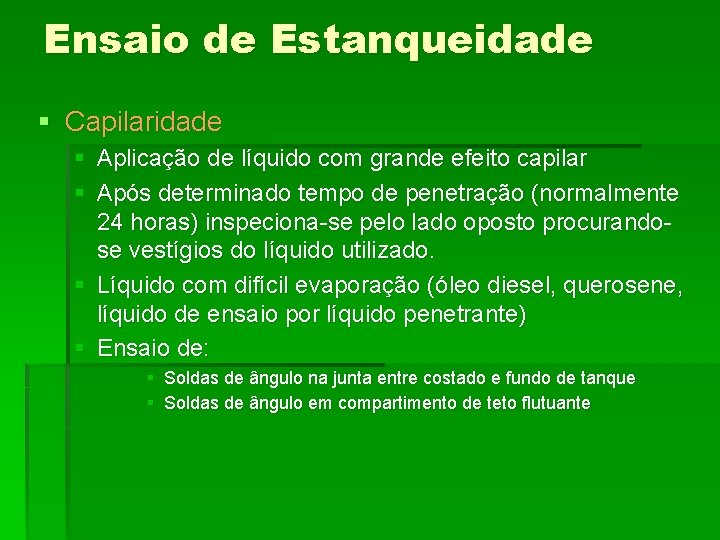

Ensaio de Estanqueidade § Capilaridade § Aplicação de líquido com grande efeito capilar § Após determinado tempo de penetração (normalmente 24 horas) inspeciona-se pelo lado oposto procurandose vestígios do líquido utilizado. § Líquido com difícil evaporação (óleo diesel, querosene, líquido de ensaio por líquido penetrante) § Ensaio de: § Soldas de ângulo na junta entre costado e fundo de tanque § Soldas de ângulo em compartimento de teto flutuante

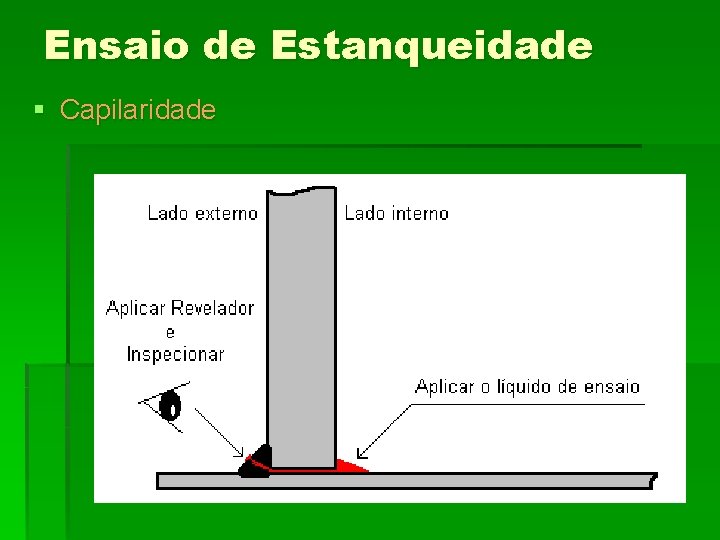

Ensaio de Estanqueidade § Capilaridade

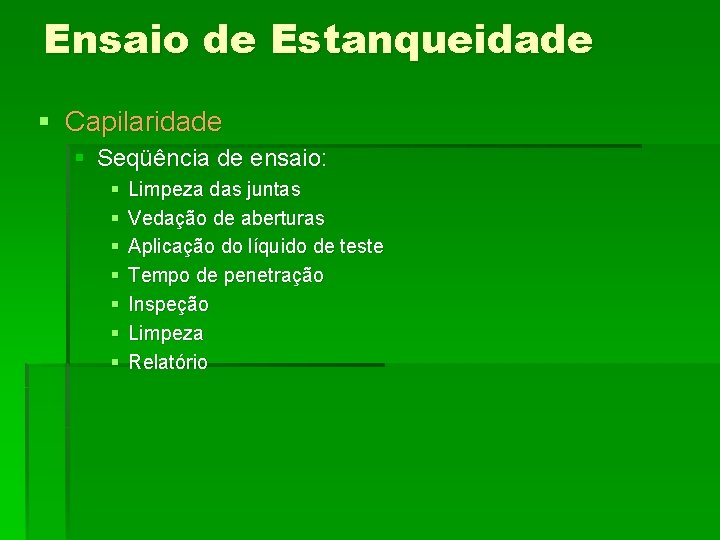

Ensaio de Estanqueidade § Capilaridade § Seqüência de ensaio: § § § § Limpeza das juntas Vedação de aberturas Aplicação do líquido de teste Tempo de penetração Inspeção Limpeza Relatório
