Engineering: MWPC design configuration schemas

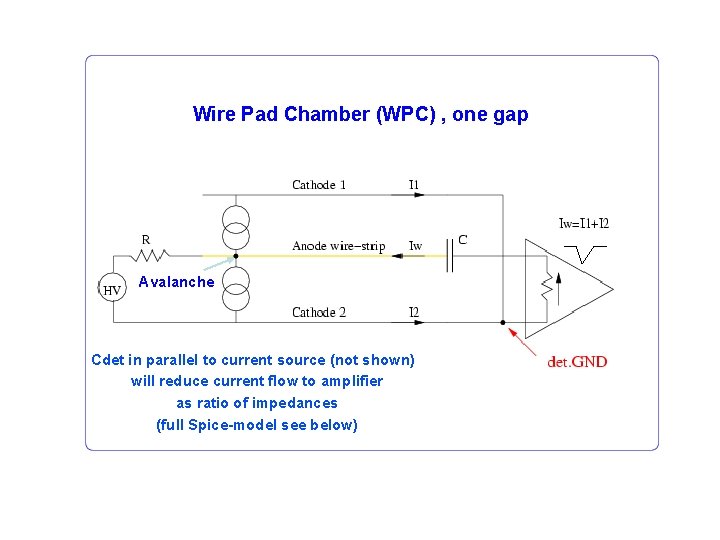

Wire Pad Chamber (WPC) , one gap Avalanche Cdet in parallel to current source (not shown) will reduce current flow to amplifier as ratio of impedances (full Spice-model see below)
2 -gap/layer Wire Pad Chamber (WPC) OR-ing (double signal) Independent HV sources (for reliability)

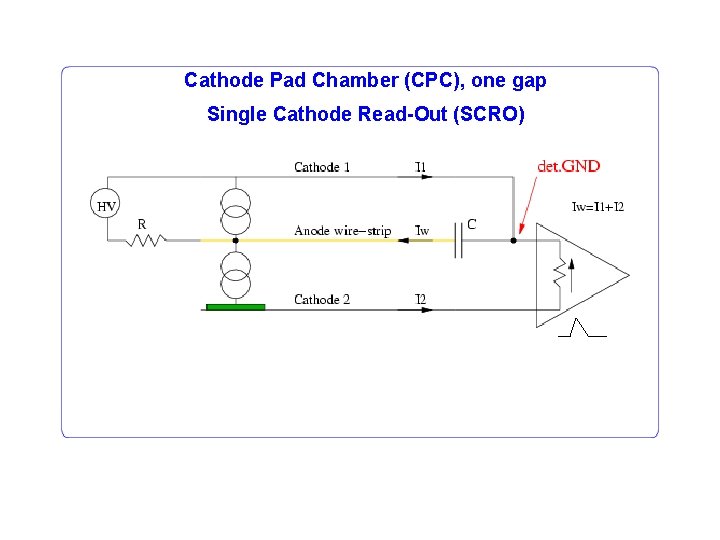

Cathode Pad Chamber (CPC), one gap Single Cathode Read-Out (SCRO)
Cathode Pad Chamber (CPC), one gap Double Cathode Read-Out (DCRO) Double signal
Combined Wire strip and Cathode Pad Chamber (WCPC) Bad design Rather large loop

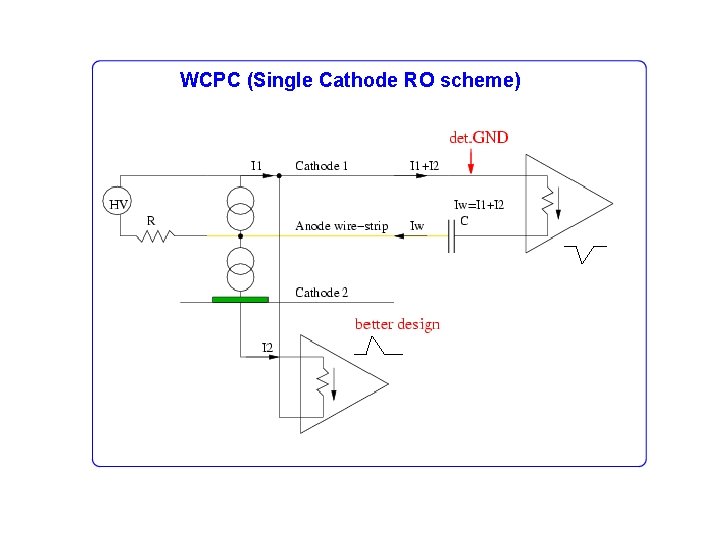

WCPC (Single Cathode RO scheme)

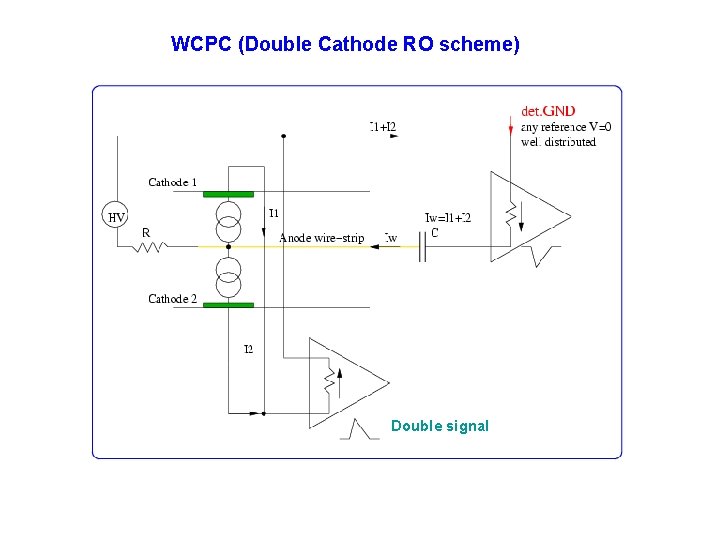

WCPC (Double Cathode RO scheme) Double signal

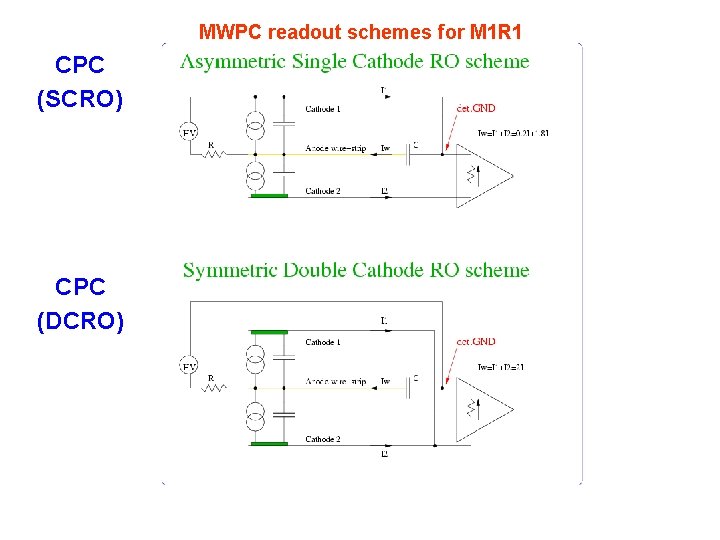

MWPC readout schemes for M 1 R 1 CPC (SCRO) CPC (DCRO)

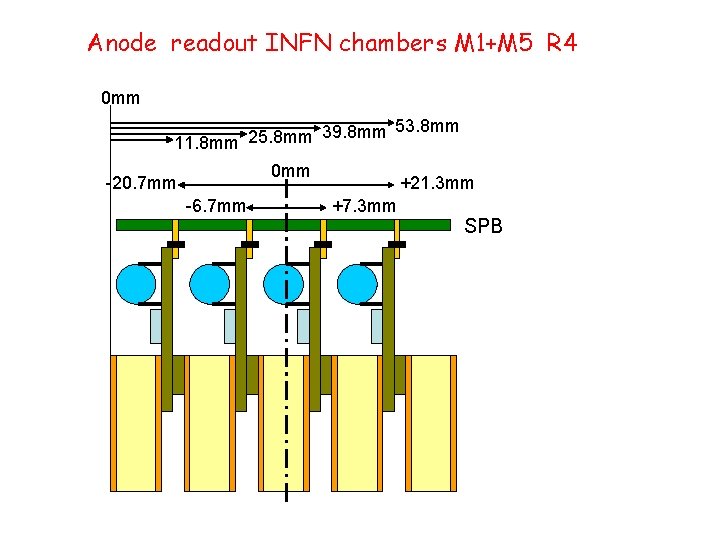

Anode readout INFN chambers M 1+M 5 R 4 0 mm 39. 8 mm 53. 8 mm 25. 8 mm 11. 8 mm 0 mm -20. 7 mm -6. 7 mm +21. 3 mm +7. 3 mm SPB

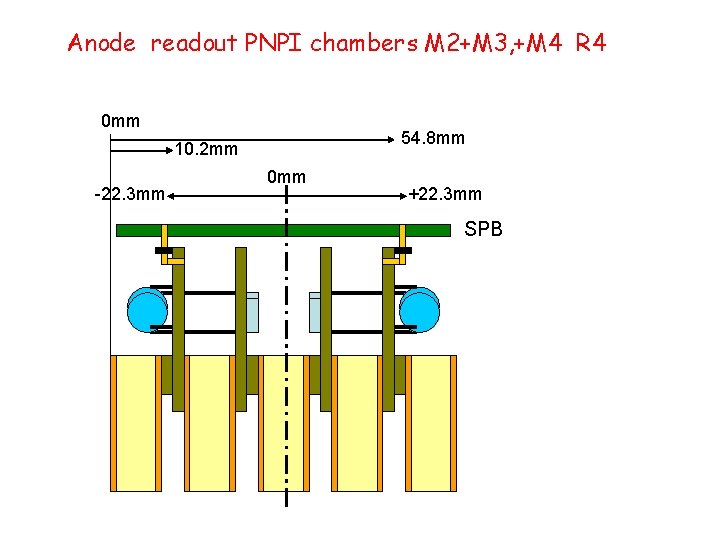

Anode readout PNPI chambers M 2+M 3, +M 4 R 4 0 mm 54. 8 mm 10. 2 mm -22. 3 mm 0 mm +22. 3 mm SPB

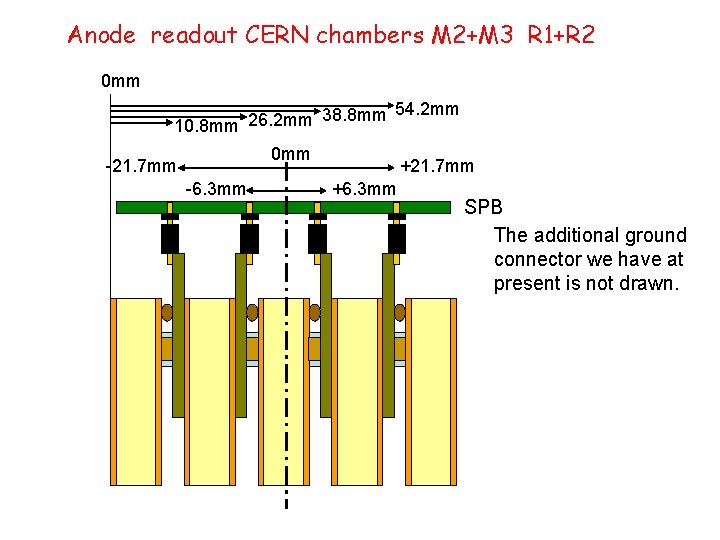

Anode readout CERN chambers M 2+M 3 R 1+R 2 0 mm 38. 8 mm 54. 2 mm 26. 2 mm 10. 8 mm 0 mm -21. 7 mm -6. 3 mm +21. 7 mm +6. 3 mm SPB The additional ground connector we have at present is not drawn.

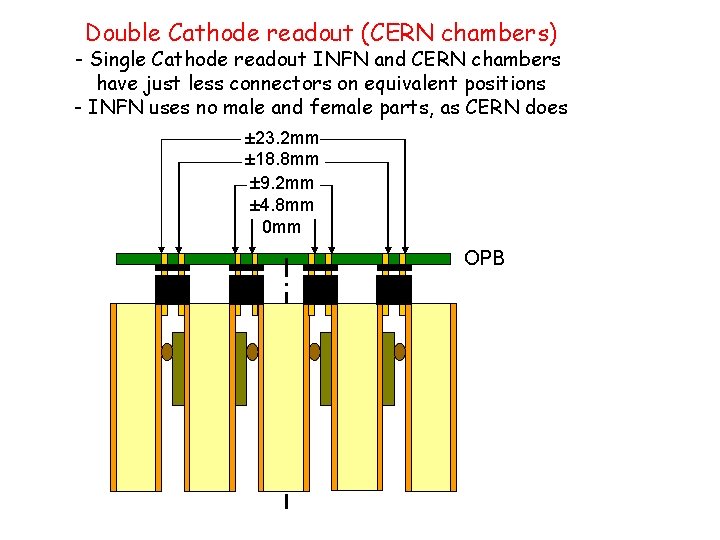

Double Cathode readout (CERN chambers) - Single Cathode readout INFN and CERN chambers have just less connectors on equivalent positions - INFN uses no male and female parts, as CERN does ± 23. 2 mm ± 18. 8 mm ± 9. 2 mm ± 4. 8 mm 0 mm OPB
