Energy Bar Graphs Quantitative Examples Example 1 a
Energy Bar Graphs Quantitative Examples Example 1 a. Determine the speed of the roller coaster car at point A. B A Frictionless System Car, Track, Earth Since the system is isolated (no external forces) energy is conserved. 1

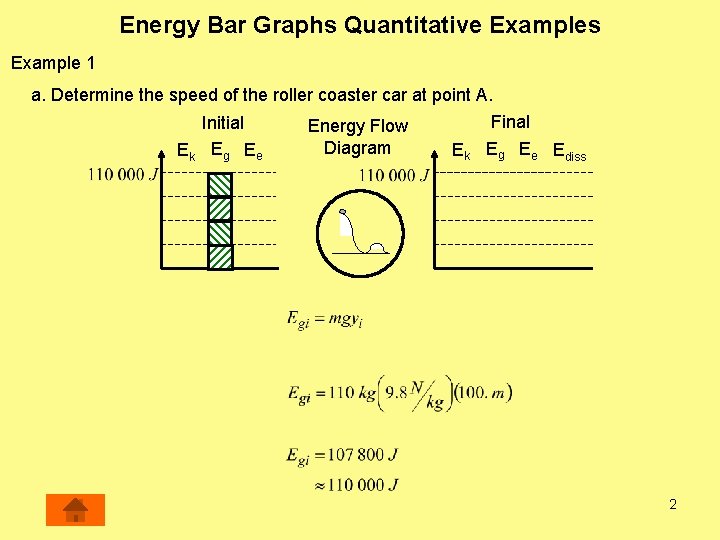

Energy Bar Graphs Quantitative Examples Example 1 a. Determine the speed of the roller coaster car at point A. Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 2

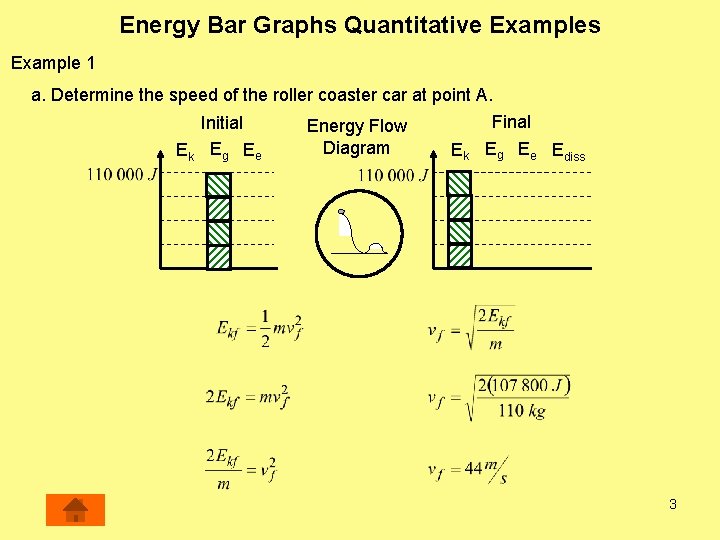

Energy Bar Graphs Quantitative Examples Example 1 a. Determine the speed of the roller coaster car at point A. Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 3

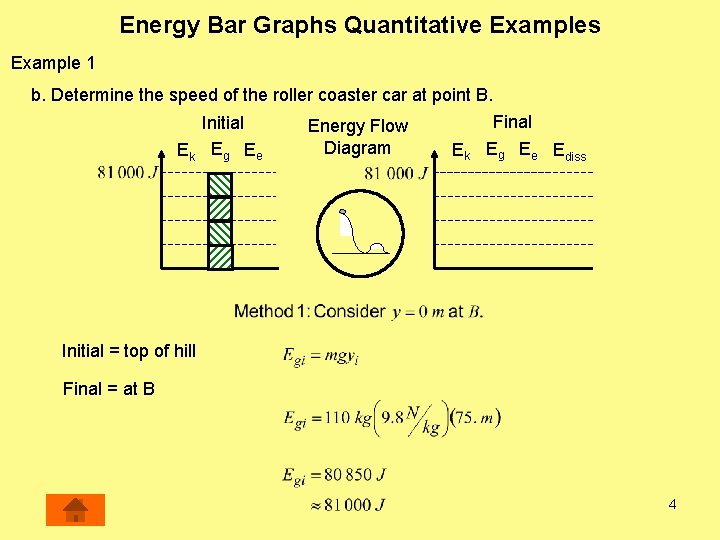

Energy Bar Graphs Quantitative Examples Example 1 b. Determine the speed of the roller coaster car at point B. Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss Initial = ? top of hill Final = at B 4

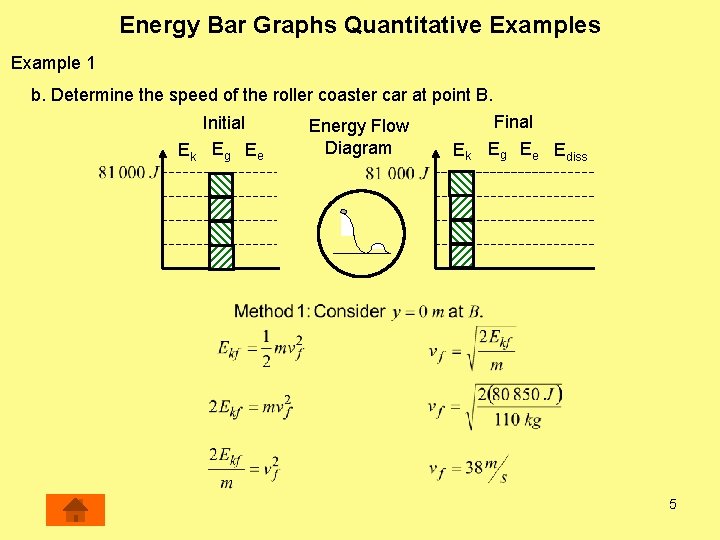

Energy Bar Graphs Quantitative Examples Example 1 b. Determine the speed of the roller coaster car at point B. Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 5

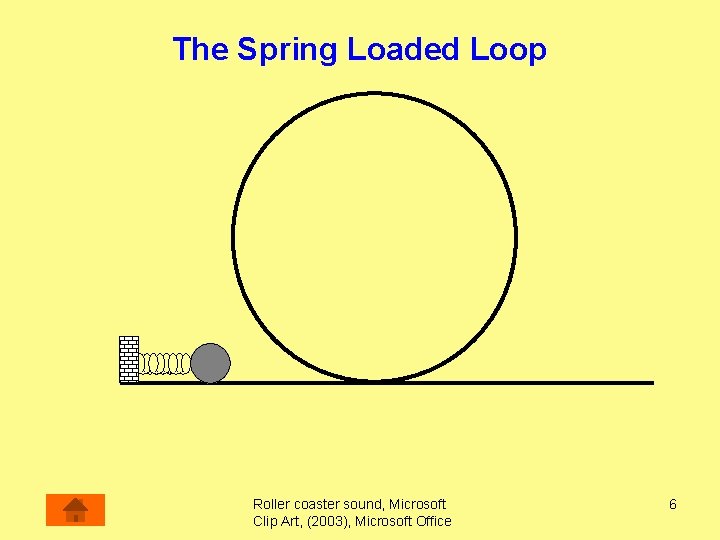

The Spring Loaded Loop Roller coaster sound, Microsoft Clip Art, (2003), Microsoft Office 6

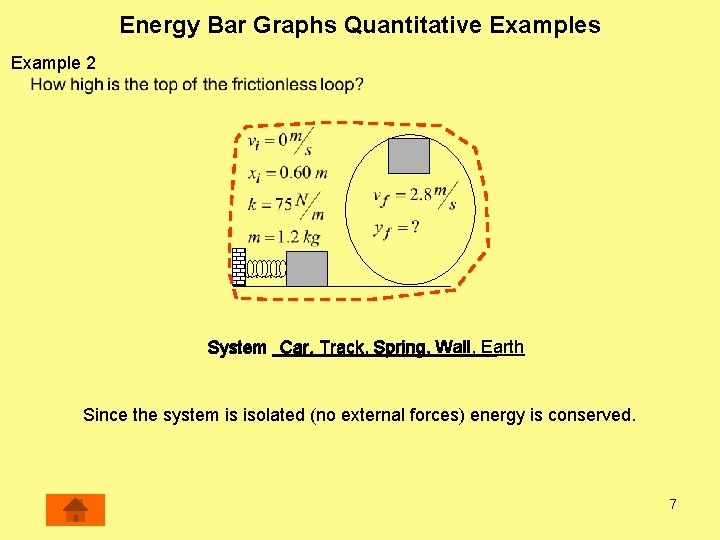

Energy Bar Graphs Quantitative Examples Example 2 Wall, Earth Spring Wall System Car, Track, Spring, Since the system is isolated (no external forces) energy is conserved. 7

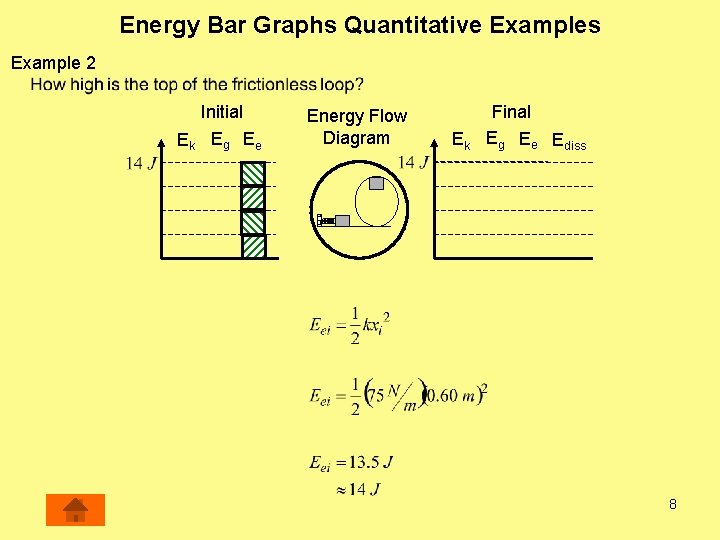

Energy Bar Graphs Quantitative Examples Example 2 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 8

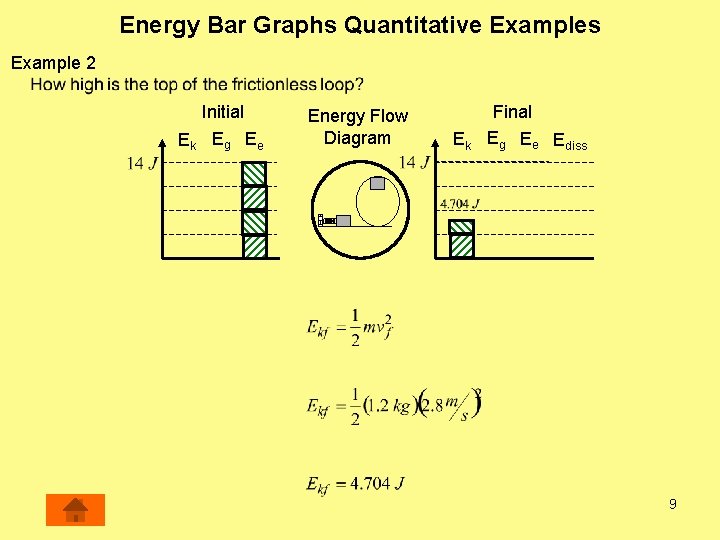

Energy Bar Graphs Quantitative Examples Example 2 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 9

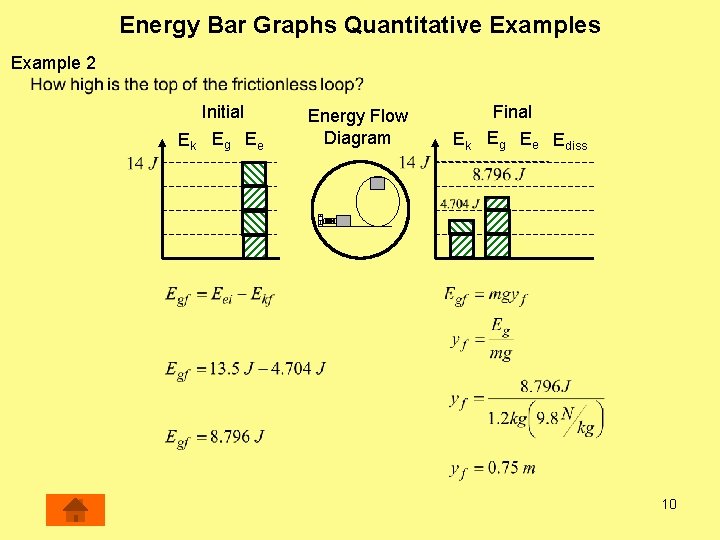

Energy Bar Graphs Quantitative Examples Example 2 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 10

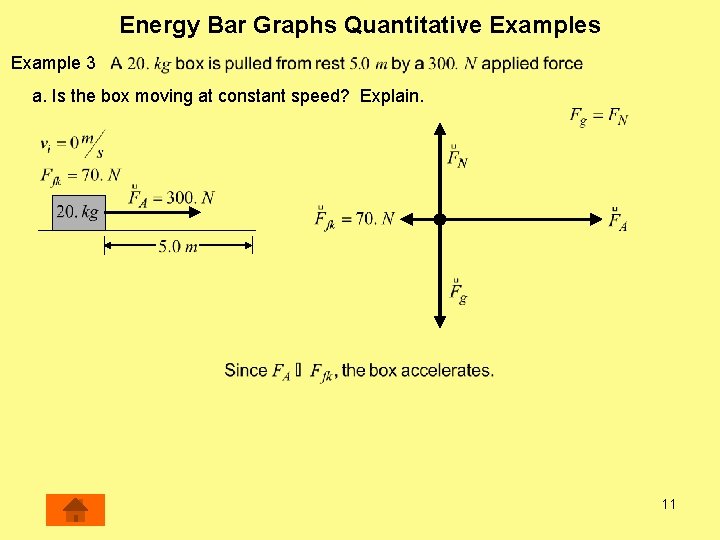

Energy Bar Graphs Quantitative Examples Example 3 a. Is the box moving at constant speed? Explain. 11

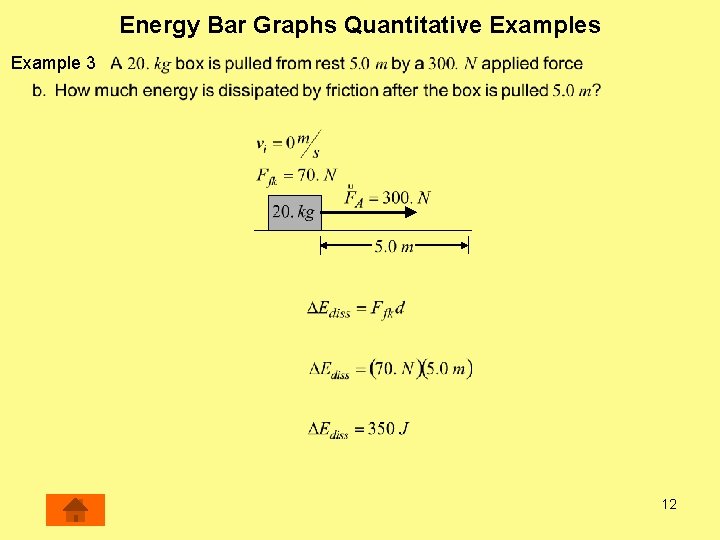

Energy Bar Graphs Quantitative Examples Example 3 12

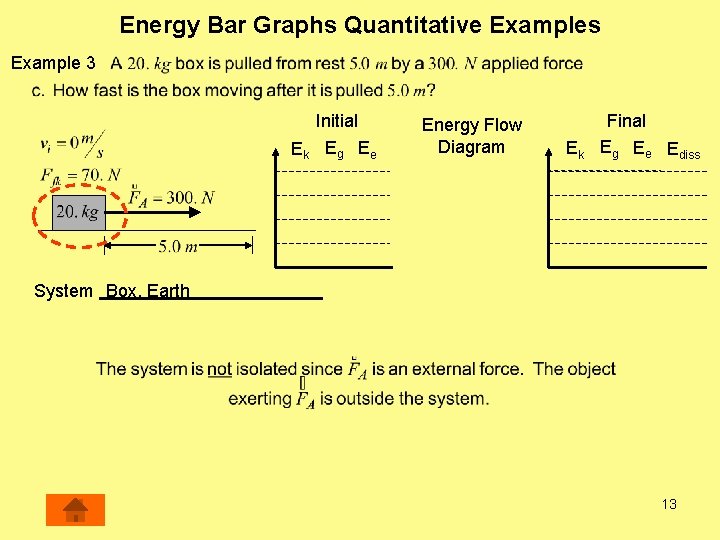

Energy Bar Graphs Quantitative Examples Example 3 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss System Box, Earth 13

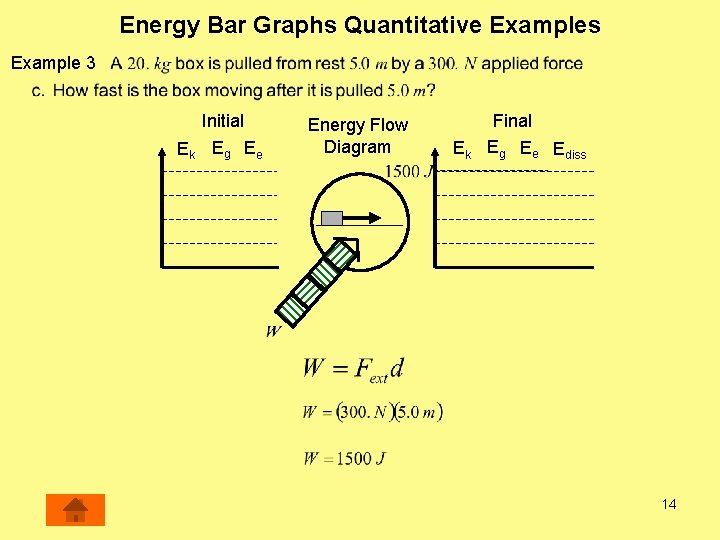

Energy Bar Graphs Quantitative Examples Example 3 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 14

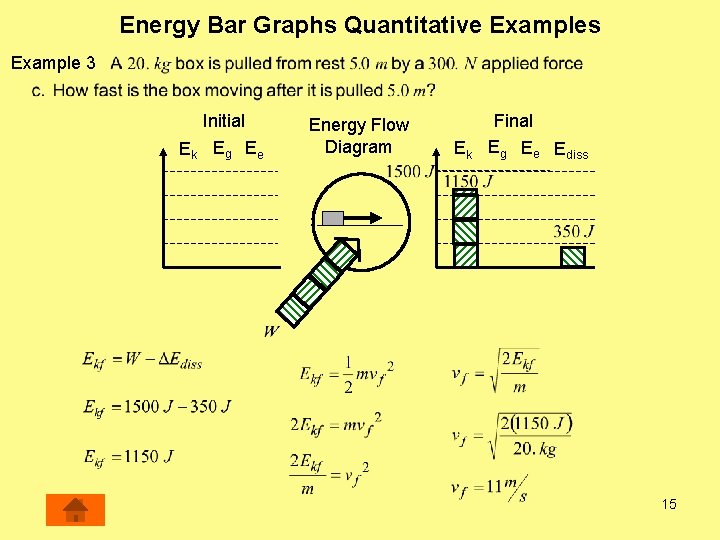

Energy Bar Graphs Quantitative Examples Example 3 Initial Ek Eg Ee Energy Flow Diagram Ek Final Eg Ee Ediss 15
