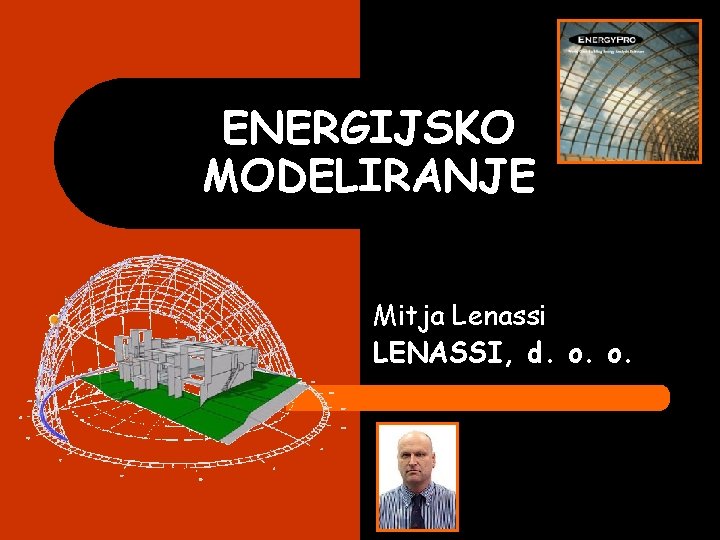

ENERGIJSKO MODELIRANJE Mitja Lenassi LENASSI d o o

ENERGIJSKO MODELIRANJE Mitja Lenassi LENASSI, d. o. o.

ENERGIJSKO MODELIRANJE Mitja Lenassi, univ. dipl. inž. str. P. E. polno pooblaščen inženir s strani IZS 2010 - ASHRAE certified High-Performance Building Design Professional Sodni izvedenec in cenilec imenovan s. Facility strani 2011 ASHRAE certified Healthcare MP Design Professional Neodvisni strokovnjak za. Commissioning izdelavo energetskih 2012 ASHRAE certified izkaznic Management imenovan s strani Mz. IP Process Professional ACG certified Commissioning Authority

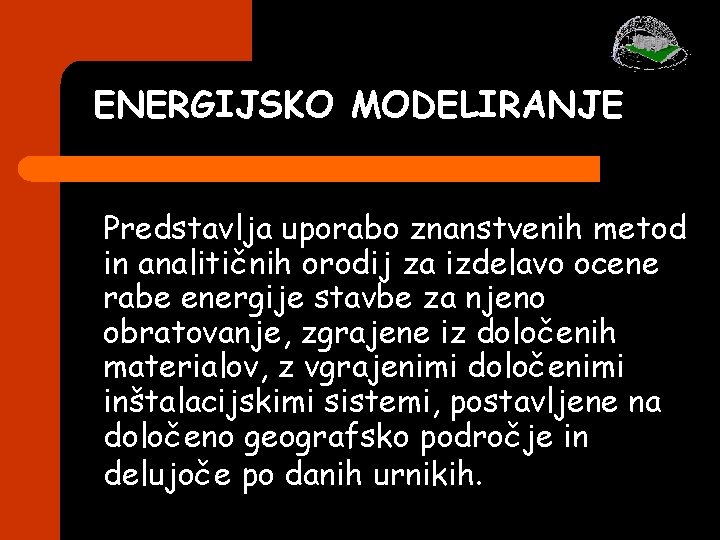

ENERGIJSKO MODELIRANJE Predstavlja uporabo znanstvenih metod in analitičnih orodij za izdelavo ocene rabe energije stavbe za njeno obratovanje, zgrajene iz določenih materialov, z vgrajenimi določenimi inštalacijskimi sistemi, postavljene na določeno geografsko področje in delujoče po danih urnikih.

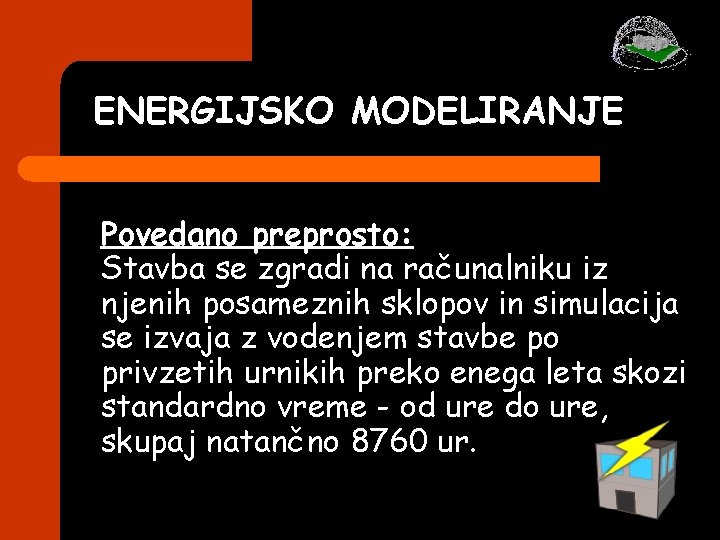

ENERGIJSKO MODELIRANJE Povedano preprosto: Stavba se zgradi na računalniku iz njenih posameznih sklopov in simulacija se izvaja z vodenjem stavbe po privzetih urnikih preko enega leta skozi standardno vreme - od ure do ure, skupaj natančno 8760 ur.

ENERGIJSKO MODELIRANJE POZOR: Pri tem je potrebno mnogo več kot zgolj vstavljanje gradbenih delov in inštalacijskih sklopov stavbe v računalniški program! Nujno je poznavanje in razumevanje številnih inštalacijskih sistemov, vključno z njihovimi prednostmi in omejitvami!!!

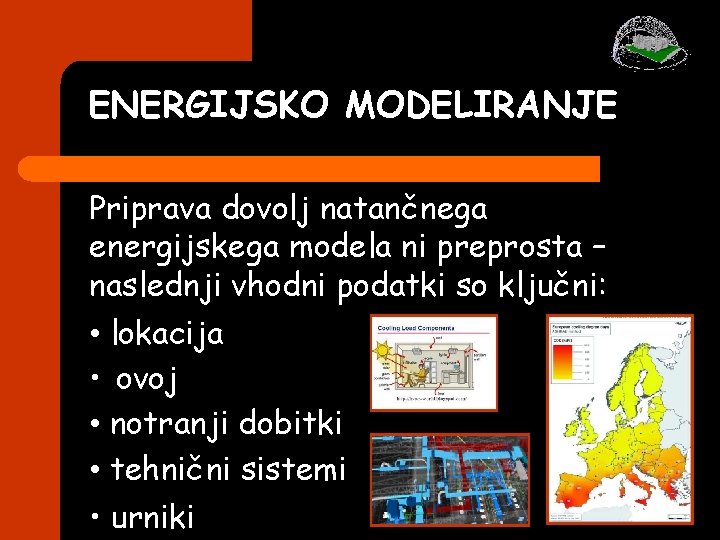

ENERGIJSKO MODELIRANJE Priprava dovolj natančnega energijskega modela ni preprosta – naslednji vhodni podatki so ključni: • lokacija • ovoj • notranji dobitki • tehnični sistemi • urniki

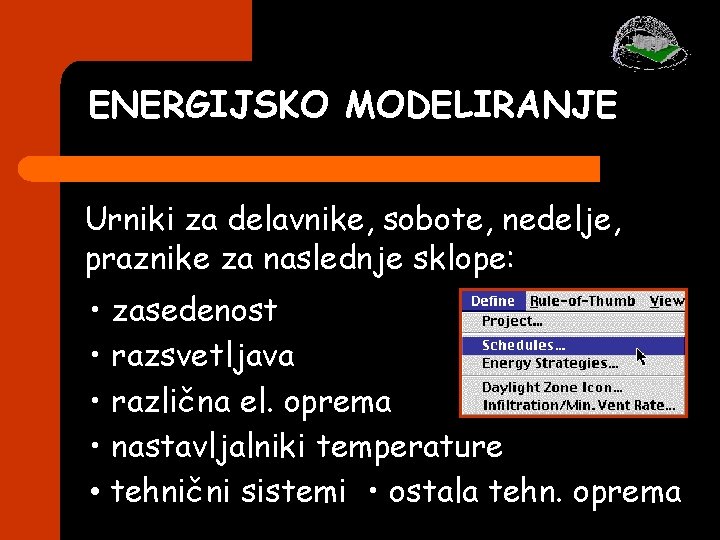

ENERGIJSKO MODELIRANJE Urniki za delavnike, sobote, nedelje, praznike za naslednje sklope: • zasedenost • razsvetljava • različna el. oprema • nastavljalniki temperature • tehnični sistemi • ostala tehn. oprema

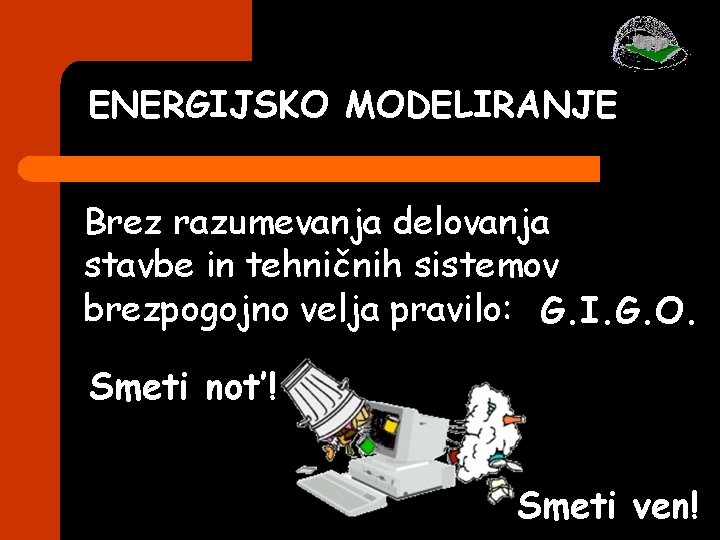

ENERGIJSKO MODELIRANJE Brez razumevanja delovanja stavbe in tehničnih sistemov brezpogojno velja pravilo: G. I. G. O. Smeti not’! Smeti ven!

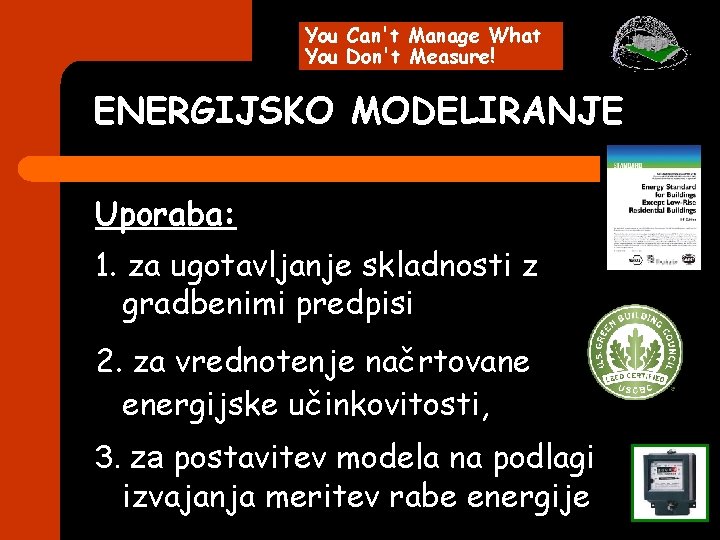

You Can't Manage What You Don't Measure! ENERGIJSKO MODELIRANJE Uporaba: 1. za ugotavljanje skladnosti z gradbenimi predpisi 2. za vrednotenje načrtovane energijske učinkovitosti, 3. za postavitev modela na podlagi izvajanja meritev rabe energije

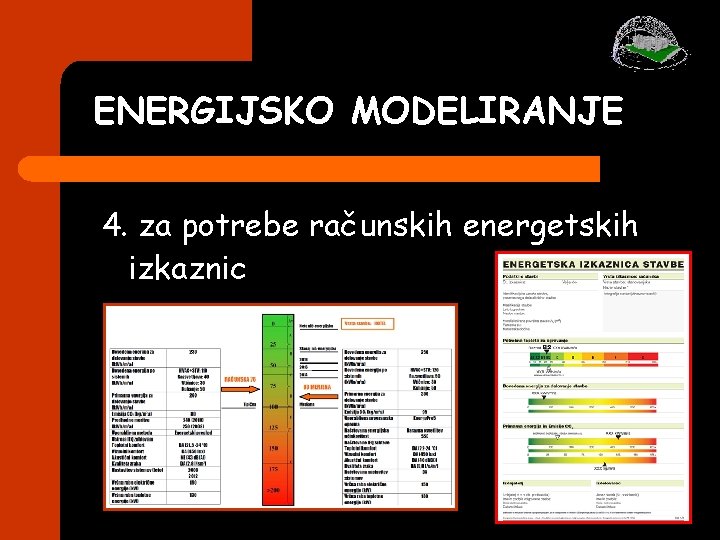

ENERGIJSKO MODELIRANJE 4. za potrebe računskih energetskih izkaznic

ENERGIJSKO MODELIRANJE KTG v IZS pripravlja energijsko certificiranje stavb, ki bo temeljilo na spodnji osnovi:

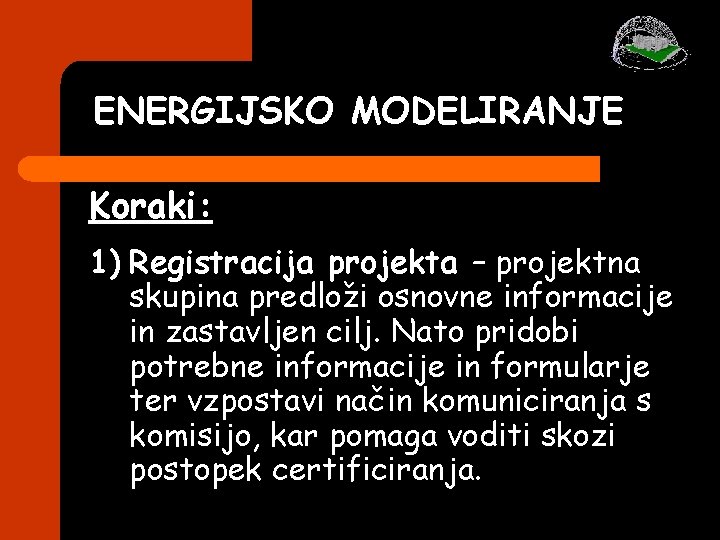

ENERGIJSKO MODELIRANJE Koraki: 1) Registracija projekta – projektna skupina predloži osnovne informacije in zastavljen cilj. Nato pridobi potrebne informacije in formularje ter vzpostavi način komuniciranja s komisijo, kar pomaga voditi skozi postopek certificiranja.

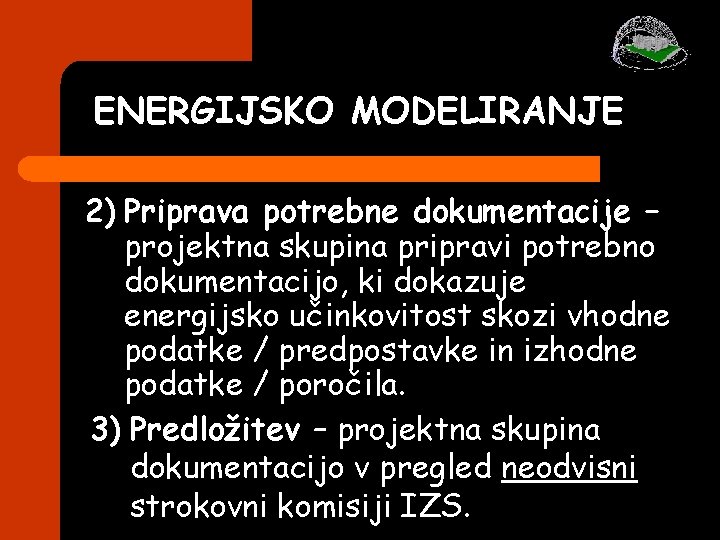

ENERGIJSKO MODELIRANJE 2) Priprava potrebne dokumentacije – projektna skupina pripravi potrebno dokumentacijo, ki dokazuje energijsko učinkovitost skozi vhodne podatke / predpostavke in izhodne podatke / poročila. 3) Predložitev – projektna skupina dokumentacijo v pregled neodvisni strokovni komisiji IZS.

ENERGIJSKO MODELIRANJE 4) Certificiranje – neodvisna komisija IZDA certifikat ali pa ga v primeru nedoseganja predstavljenih energijskih lastnosti stavbe ZAVRNE.

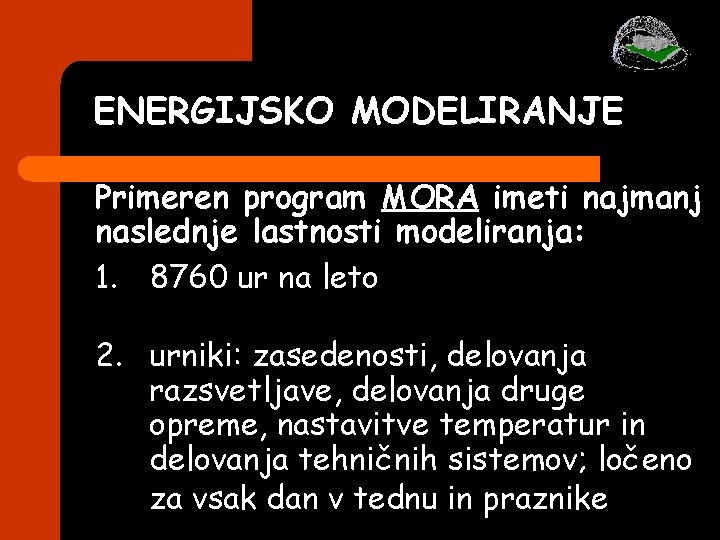

ENERGIJSKO MODELIRANJE Primeren program MORA imeti najmanj naslednje lastnosti modeliranja: 1. 8760 ur na leto 2. urniki: zasedenosti, delovanja razsvetljave, delovanja druge opreme, nastavitve temperatur in delovanja tehničnih sistemov; ločeno za vsak dan v tednu in praznike

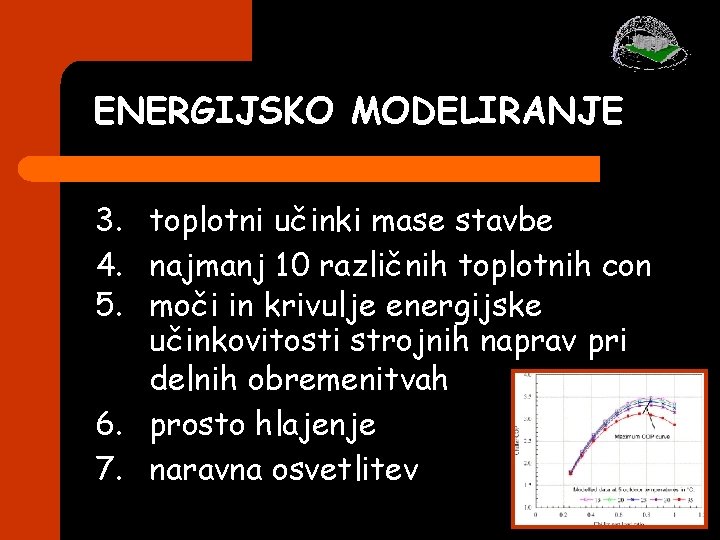

ENERGIJSKO MODELIRANJE 3. toplotni učinki mase stavbe 4. najmanj 10 različnih toplotnih con 5. moči in krivulje energijske učinkovitosti strojnih naprav pri delnih obremenitvah 6. prosto hlajenje 7. naravna osvetlitev

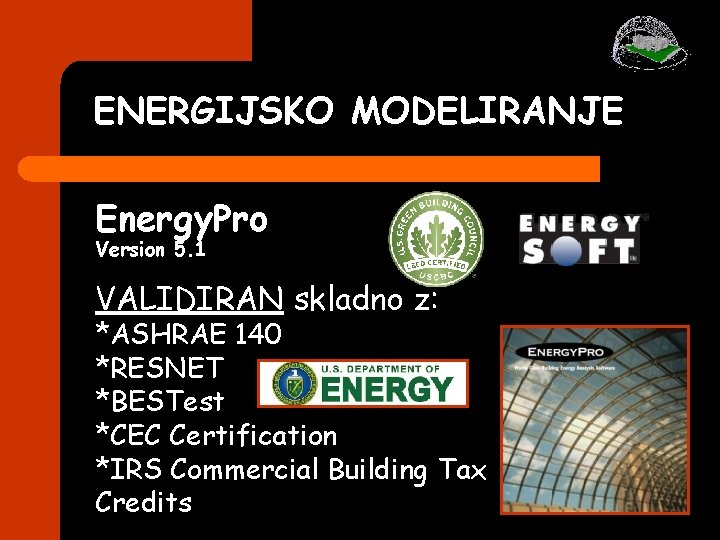

ENERGIJSKO MODELIRANJE Energy. Pro Version 5. 1 VALIDIRAN skladno z: *ASHRAE 140 *RESNET *BESTest *CEC Certification *IRS Commercial Building Tax Credits

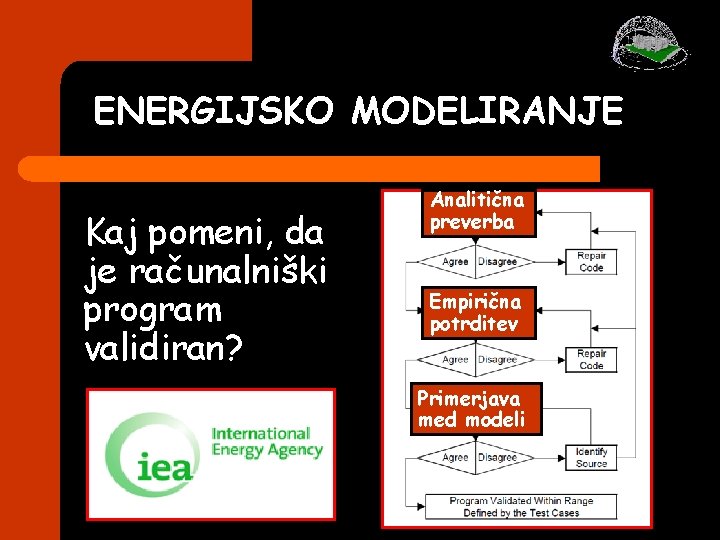

ENERGIJSKO MODELIRANJE Kaj pomeni, da je računalniški program validiran? Analitična preverba Empirična potrditev Primerjava med modeli

ENERGIJSKO MODELIRANJE NE! Razpoložljivi “komercialni” programi Ali so ti primerni za ENERGIJSKO MODELIRANJE? NE!

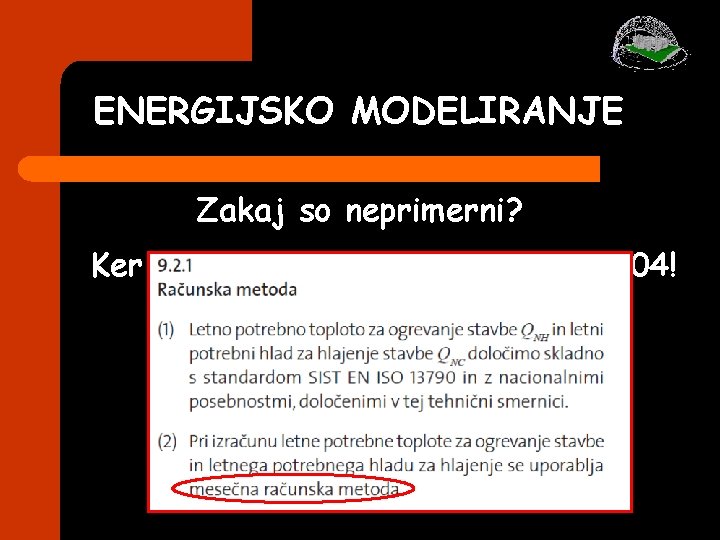

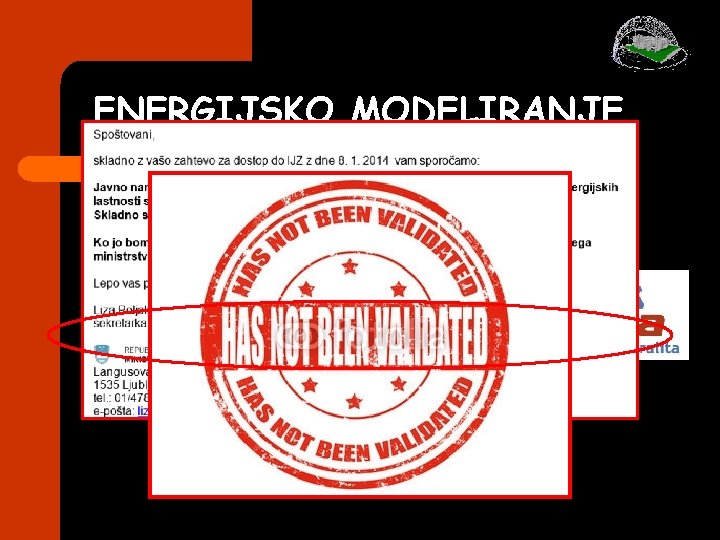

ENERGIJSKO MODELIRANJE Zakaj so neprimerni? Ker imajo svojo osnovo v TSG-1 -004!

ENERGIJSKO MODELIRANJE Zakaj so neprimerni?

ENERGIJSKO MODELIRANJE

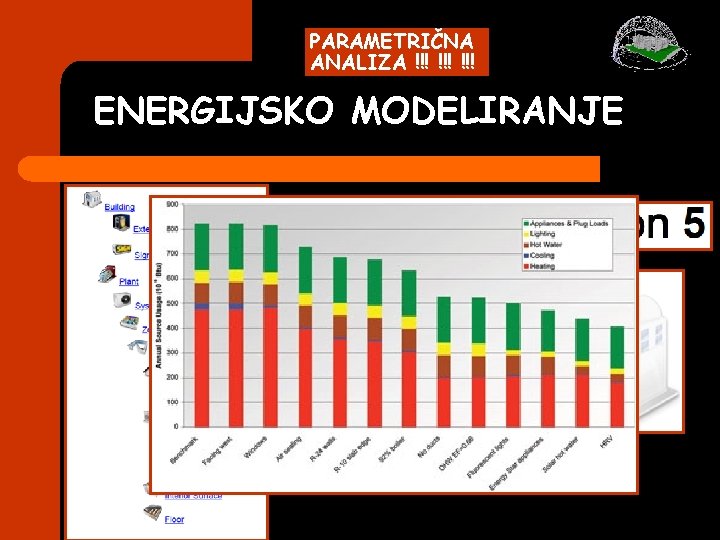

PARAMETRIČNA ANALIZA !!! !!! ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

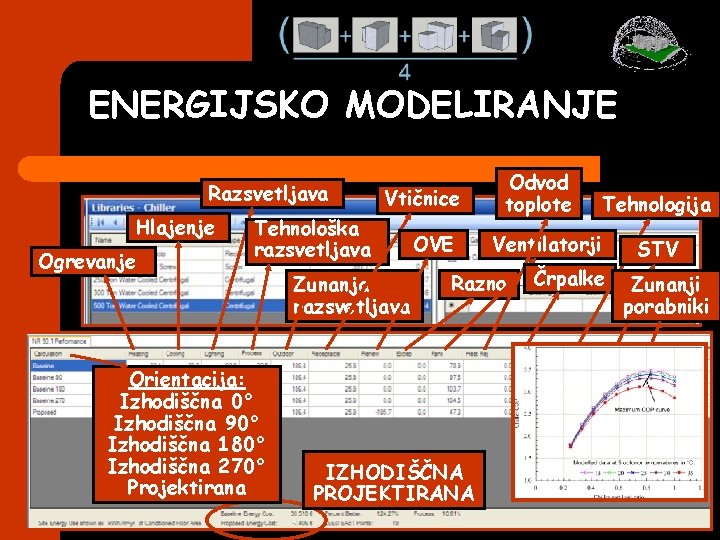

ENERGIJSKO MODELIRANJE Razsvetljava Hlajenje Ogrevanje Vtičnice Tehnološka razsvetljava Orientacija: Izhodiščna 0° Izhodiščna 90° Izhodiščna 180° Izhodiščna 270° Projektirana Zunanja razsvetljava OVE Odvod toplote Ventilatorji Razno IZHODIŠČNA PROJEKTIRANA Tehnologija Črpalke STV Zunanji porabniki SKUPAJ

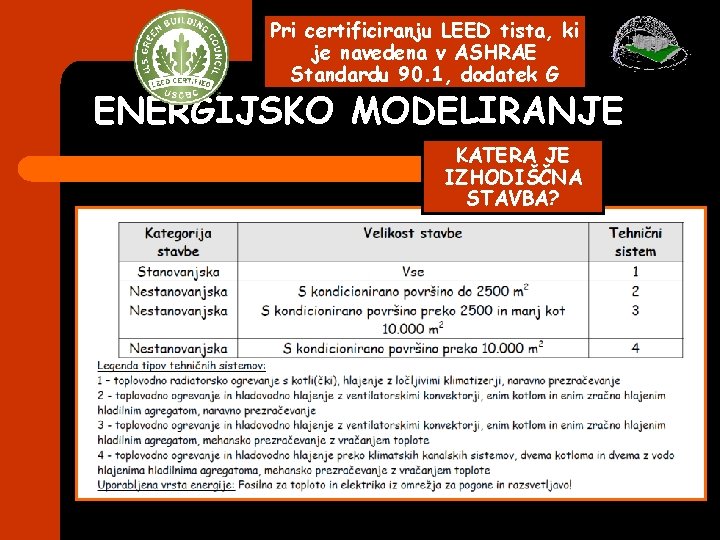

Pri certificiranju LEED tista, ki je navedena v ASHRAE Standardu 90. 1, dodatek G ENERGIJSKO MODELIRANJE KATERA JE IZHODIŠČNA STAVBA?

ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

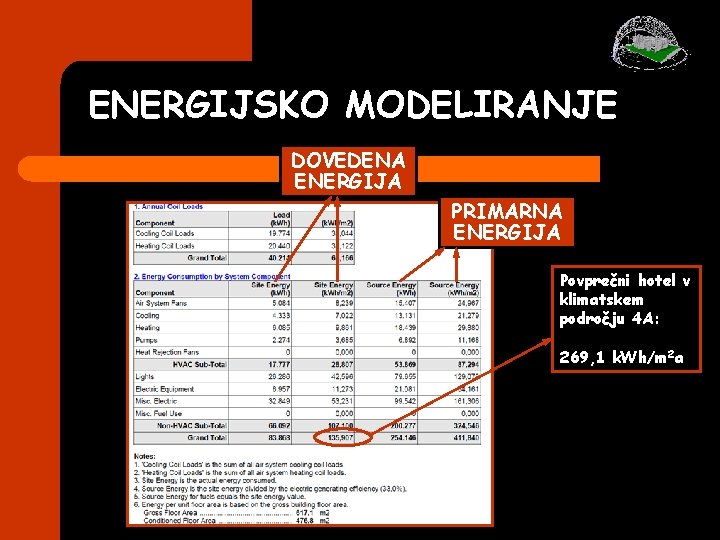

ENERGIJSKO MODELIRANJE DOVEDENA ENERGIJA PRIMARNA ENERGIJA Povprečni hotel v klimatskem področju 4 A: 269, 1 k. Wh/m 2 a

ENERGIJSKO MODELIRANJE

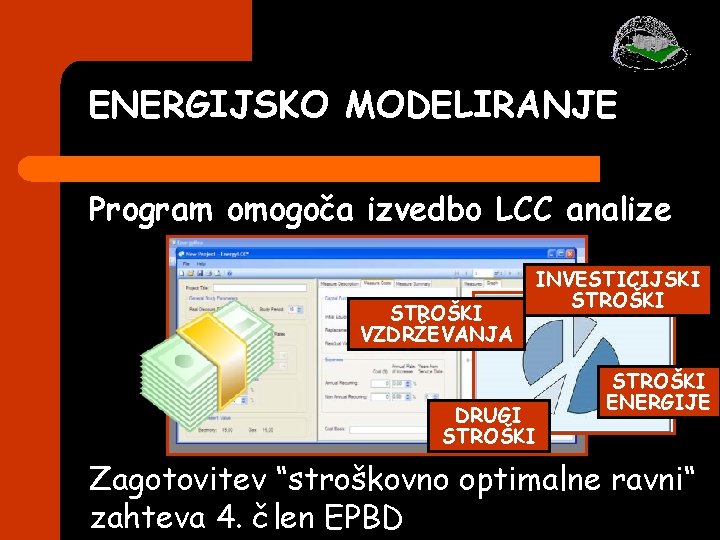

ENERGIJSKO MODELIRANJE Program omogoča izvedbo LCC analize STROŠKI VZDRŽEVANJA INVESTICIJSKI STROŠKI DRUGI STROŠKI ENERGIJE Zagotovitev “stroškovno optimalne ravni“ zahteva 4. člen EPBD

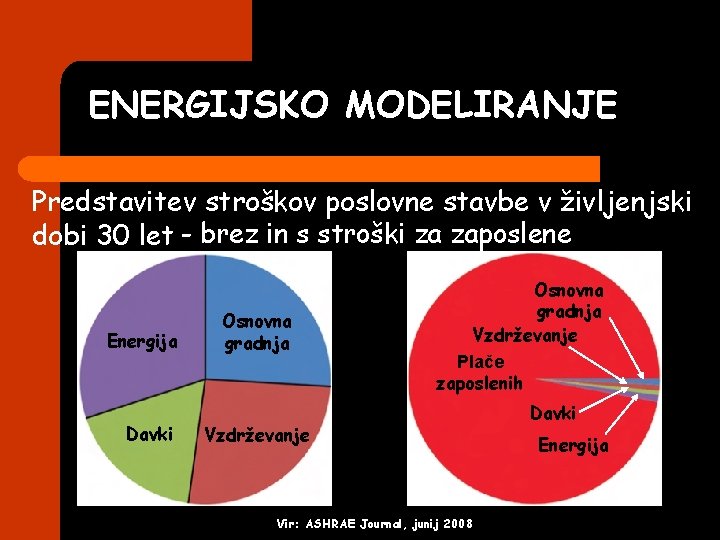

ENERGIJSKO MODELIRANJE Predstavitev stroškov poslovne stavbe v življenjski dobi 30 let - brez in s stroški za zaposlene Energija Davki Osnovna gradnja Vzdrževanje Plače zaposlenih Vzdrževanje Vir: ASHRAE Journal, junij 2008 Davki Energija

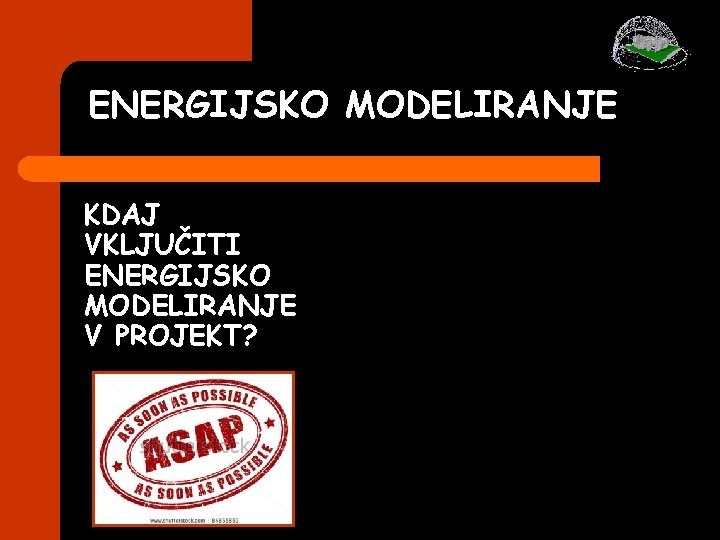

ENERGIJSKO MODELIRANJE KDAJ VKLJUČITI ENERGIJSKO MODELIRANJE V PROJEKT?

ENERGIJSKO MODELIRANJE ASHRAE certificira sposobnost strokovnjakov za: vrednotenje, izbiro, uporabo, umerjanje in razlago rezultatov dobljenih z energijskim modeliranjem novih in obstoječih stavb in tehničnih sistemov

ENERGIJSKO MODELIRANJE

ENERGIJSKO MODELIRANJE

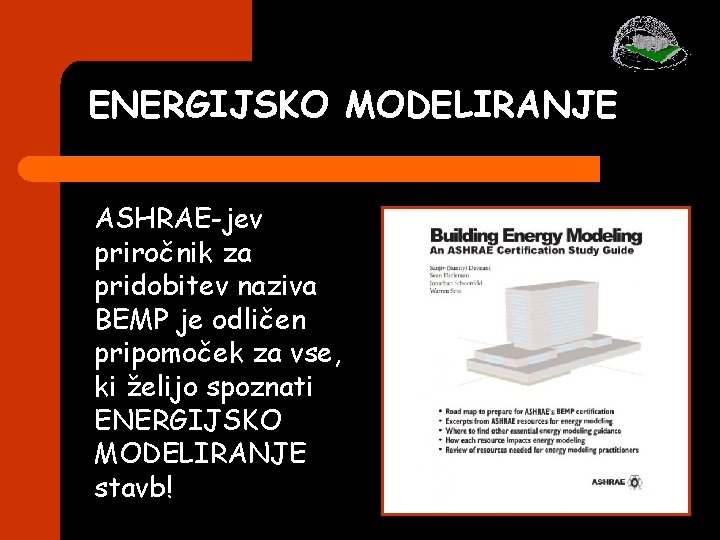

ENERGIJSKO MODELIRANJE ASHRAE-jev priročnik za pridobitev naziva BEMP je odličen pripomoček za vse, ki želijo spoznati ENERGIJSKO MODELIRANJE stavb!

ENERGIJSKO MODELIRANJE VPRAŠANJA? Modeling
