Energiewende | Vortragsreihe | PV-Anlagen Herzlich Willkommen zu Rheinland-Pfalz: Ein Land voller Energie mit dem Vortrag PV-Anlagen-Vergleich: Süd vs. Ost-West im Jahr 2013 am 26. 09. 2014 in Landau Referent: Dipl. Ing. (FH) Wolfgang Thiel

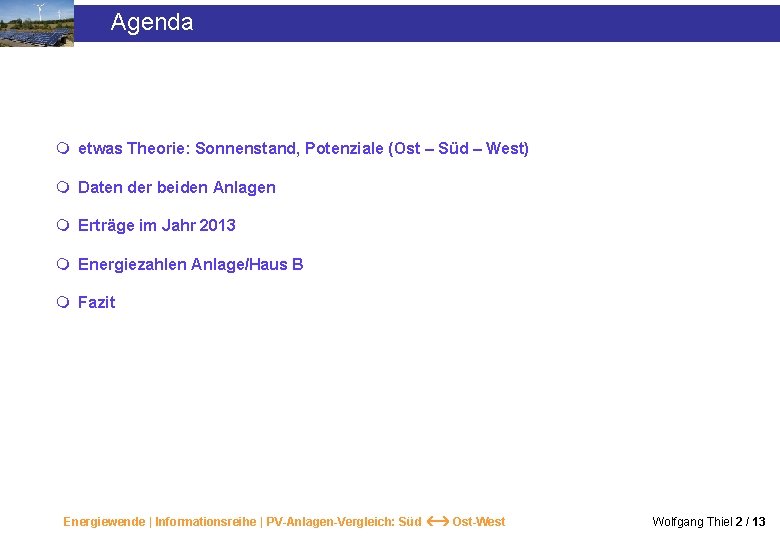

Agenda m etwas Theorie: Sonnenstand, Potenziale (Ost – Süd – West) m Daten der beiden Anlagen m Erträge im Jahr 2013 m Energiezahlen Anlage/Haus B m Fazit Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 2 / 13

Der Sonnenstand, räumlicher Verlauf Quelle: WIKIPEDIA, Sonnenstand Die Unterschiede bei der Sonneneinstrahlung zwischen Sommer und Winter sind gewaltig Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 3 / 13

Der Sonnenstand, azimutaler Verlauf Süd 21. Dez. 08: 00 Uhr - 53 ° 21. Dez. 16: 00 Uhr + 53 ° SD: 8 h 20. März. 06: 30 Uhr 23. Sep. 06: 20 Uhr Ost - 90 ° 20. März. 18: 30 Uhr West 23. Sep. 18: 20 Uhr + 90 ° SD: 12 h 21. Jun. 04: 30 Uhr - 127 ° Daten-Quelle: sonnenaufgang-sonnenuntergang. de Nord 21. Jun. 20: 30 Uhr + 127 ° SD: 16 h Im Frühjahr/Sommer decken Ost-West-Anlagen zusätzliche Potenziale ggü. Süd ab Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 4 / 13

Potenziale für unterschiedliche Hausflächen %-tuale Erträge ggü. Südausrichtung 95 W 100 75 90 95 65 60 70 65 O Quelle: Wolfgang Müller S-I-Z S Ost-West-Anlagen kommen auf ca. 75 % ggü. Süd-Anlagen Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 5 / 13

Potenziale, Solardachkataster SÜW Untersuchte Anlagen Eignung Photovoltaik sehr gut geeignet bedingt geeignet nicht geeignet Sind Ost-West-Anlagen ungeeignet? ? ? Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 6 / 13

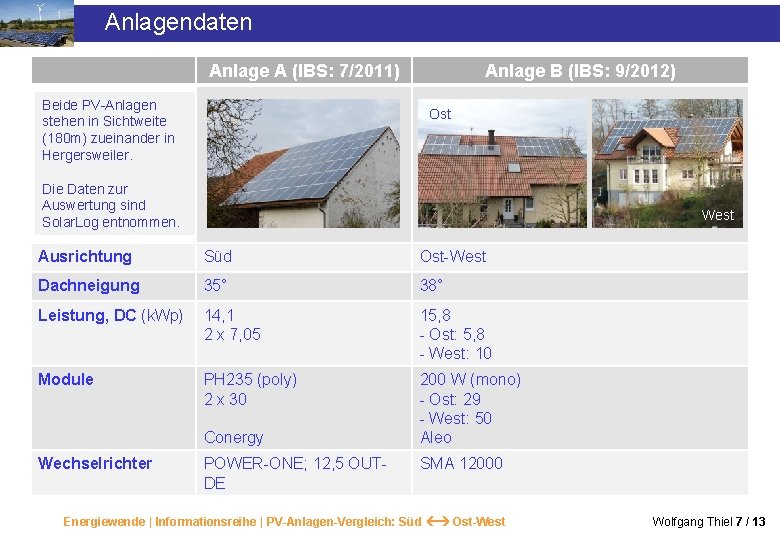

Anlagendaten Anlage A (IBS: 7/2011) Beide PV-Anlagen stehen in Sichtweite (180 m) zueinander in Hergersweiler. Anlage B (IBS: 9/2012) Ost Die Daten zur Auswertung sind Solar. Log entnommen. West Ausrichtung Süd Ost-West Dachneigung 35° 38° Leistung, DC (k. Wp) 14, 1 2 x 7, 05 15, 8 - Ost: 5, 8 - West: 10 Module PH 235 (poly) 2 x 30 200 W (mono) - Ost: 29 - West: 50 Aleo Conergy Wechselrichter POWER-ONE; 12, 5 OUTDE SMA 12000 Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 7 / 13

Jahresergebnisse 2013 Anlage A (Süd) Ertrag, Vollaststunden Soll (k. Wh/k. Wp) Ist (k. Wh/k. Wp) (%) Ist (h/a in %) 950 1. 023, 44 7, 7 11, 7 Flächenertrag (k. Wh/m²) 146, 5 Anlage B (Ost-West) Saisonale Vollaststunden Saison Winter (JFMD) Frühjahr (MAMJ) Sommer (JJAS) Herbst (SOND) (h) 115, 1 359, 6 406, 7 142, 0 (%) 11, 2 35, 1 39, 7 13, 9 Ertrag, Vollaststunden Soll (k. Wh/k. Wp) Ist (k. Wh/k. Wp) (%) Ist (h/a in %) 850 858, 44 1, 0 9, 8 Flächenertrag (k. Wh/m²) 123, 5 Saisonale Vollaststunden Saison Winter (JFMD) Frühjahr (MAMJ) Sommer (JJAS) Herbst (SOND) (h) 76, 6 319, 0 364, 7 98, 2 (%) (% v. S) 8, 9 66, 5 37, 2 88, 7 42, 5 89, 7 11, 4 69, 1 83, 9 Die Ost-West-Anlage kann sich im Ergebnis mit fast 84% ggü. der Süd-Anlage sehen lassen Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 8 / 13

Bester Monat in 2013: Juli Anlage A Anlage B Die Ost-West-Anlage erreicht im Juli fast 93 % der Vollaststunden ggü. der Süd-Anlage Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 9 / 13

Bester Tag im Winter 2013: 28. 01. Anlage A Anlage B West Ost Im Herbst/Winter dominiert klar die Süd-Anlage Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 10 / 13

Bester Tag im Sommer 2013 Anlage A: 04. 06. 2013 Anlage B: 06. 2013 ca. 10, 5 h mit 4 k. W ca. 12, 5 h mit 4 k. W West max. Gesamtleistung: 11, 88 k. W = 84, 2% v. Peakleistung Ost max. Gesamtleistung: 10, 12 k. W = 64, 1% v. Peakleistung max. Ost: 4, 87 k. W = 83, 9 % v. Peakleistung max. West: 8, 35 k. W = 83, 5 % v. Peakleistung Im Frühjahr/Sommer decken Ost-West-Anlagen die 4 k. W-Eigenversorgung besser ab Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 11 / 13

Wirtschaftliche Daten zur Anlage B Im Jahre 2013 wurden folgende Energiezahlen erreicht m Erzeugte Energie davon Eigenverbrauch davon geliefert m Gesamtenergieverbrauch im Haus B davon selbst erzeugt davon bezogen 13. 616, - k. Wh 1. 916, - k. Wh (= 14, 1 %) 11. 700, - k. Wh 4. 430, - k. Wh 1. 916, - k. Wh (= 43, 3 %) 2. 514, - k. Wh Mit 43, 3 % Eigenerzeugung am Gesamtenergieverbrauch ist die Anlage B ein gutes Vorbild für die Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 12 / 13

Fazit m Im Gesamtertrag (Vollaststunden) hat Süd mit 1. 023, 4 h ggü. Ost-West mit 858, 4 h klare Vorteile m Für die Eigenversorgung hat Ost-West in den Sommermonaten bei der 4 k. W- Dauerentnahmemöglichkeit (ein „Großverbraucher“ mit 3 k. W + 1 k. W Reserve) klare Vorteile m Volkswirtschaftlich hat Ost-West im Frühjahr/Sommer den Vorteil, dass weniger Ersatzenergie (z. B. fossile Kraftwerke oder Energie-Speicher) notwendig ist Das Ergebnis zeigt, dass Ost-West-Anlagen, insbesondere bei Eigenversorgung, einen guten Beitrag zur Energiewende leisten können! Es gilt die Potenziale unserer Region maximal auszuschöpfen und der Mär "Ost-West-Dächer sind ungeeignet" durch Aufklärung ein Ende zu setzen! Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 13 / 13

Danke für Ihre Aufmerksamkeit Energiewende | Informationsreihe | PV-Anlagen-Vergleich: Süd Ost-West Wolfgang Thiel 14 / 13
