Energiequellen Energieformen
Aufgabe 1 Finde zu jeder grünen Symbolkarte die grüne Namenskarte, die nach Deiner Meinung am besten passt.
Elektrische Energie
Strahlung
Erwärmung
Kinetische Energie
Ton / Schall
Aufgabe 2 Finde zu jeder blauen Symbolkarte die blaue Namenskarte, die nach Deiner Meinung am besten passt.
Chemische Energie
Kernenergie
Innere Energie
Lageenergie
Spannenergie
Blaue Quadrate stehen für potentielle Energie - gespeicherte Energie • • • Kernenergie Lageenergie Innere Energie Spannenergie Chemische Energie • Diese Energieform geht nicht irgendwohin. • Körper, die Energie dieser Form besitzen, haben die Möglichkeit Arbeit zu verrichten bzw. etwas passieren zu lassen.
Grüne Pfeile stehen für Energietransfer • Kinetische Energie • Erwärmung • Ton / Schall • Strahlung • Elektrische Energie • Die hier beteiligten Energieformen lassen etwas passieren. • Diese Energieform kann man nicht speichern.
Aufgabe 3 Finde die Symbolkarten, die nach Deiner Meinung am besten zur gegebenen Beschreibung passen.
Welche Karte passt zu dieser Beschreibung? • Diese Energieform wird durch elektrischen Strom bereitgestellt. Elektrische Energie
Welche Karte passt zu dieser Beschreibung? • Diese Energie ist in Lebensmitteln und in Treibstoffen gespeichert. Chemische Energie
Welche Karte passt zu dieser Beschreibung? • Körper, die sich bewegen, haben diese Form von Energie. Kinetische Energie
Welche Karte passt zu dieser Beschreibung? • Atombomben und Sterne, auch unsere Sonne nutzen diese Energieform. Kernenergie
Welche Karte passt zu dieser Beschreibung? • Körper, die eine höhere Temperatur haben, speichern mehr von dieser Energie. Innere Energie
Welche Karte passt zu dieser Beschreibung? • Alles, was sich an einer Stelle befindet, von der es herunterfallen kann, besitzt diese Energie. Lageenergie
Welche Karte passt zu dieser Beschreibung? • So werden Dinge heißer. Erwärmung
Welche Karte passt zu dieser Beschreibung? • Etwas, was gedehnt oder gestaucht ist, kann diese Energieform speichern. Spannenergie
Welche Karte passt zu dieser Beschreibung? • Glühbirnen und die Sonne geben Energie in dieser Form ab. Strahlung
Welche Karte passt zu dieser Beschreibung? • Diese Energieform ist laut. Ton / Schall
Woher bekommen wir unsere Energie? Quellen
Die Sonne versorgt uns mit Energie. Aber wie ist sie gespeichert und wie kommt sie hierher? Die Sonne hat die Energie als Kernenergie gespeichert Kern- Strahlung energie Sie kommt als Licht zu uns.
Aufgabe 4 Finde heraus in welcher Form die Energie gespeichert ist und wie sie aus der Quelle herauskommt.
Eine Batterie oder eine Monozelle Chemische Elektrische Energie
Ein Kohlekraftwerk Chemische Elektrische Energie
Die Lebensmittel, die wir essen Chemische Erwärmung Energie
Die Energie in einem Streichholz Chemische Erwärmung Energie
Brennstoffe wie Kohle, Benzin oder Diesel Chemische Erwärmung Energie
Ein fallendes Gewicht Lageenergie Kinetische Energie
Umwandler Sie ändern die Energieform ohne sie zu speichern
Ein Motor
Motor - rein Motor Elektrische Energie
Motor - raus Motor Kinetische Energie
Ein Motor
Solarzelle (Photovoltaik) Solarzelle
Elektroofen
Eine Glühbirne Lampe
Mikrophon
Lautsprecher
Turbine
Energiesenken Wohin geht die Energie?
Wohin geht Wärme?
Umgebung
Wohin geht die Energie?
Umgebung
Wie ist es beim Laden einer Batterie (Akkumulator)?
Laden einer Batterie
Ein Gewicht heben
Ein Gewicht heben
Etwas, das Licht erzeugt:
Umgebung
In Kurzform Umwandler Energiequelle Energiesenke
Was passiert hier? Von Anfang bis Ende!
• Ein Radio funktioniert mit Elektrizität. • Er wandelt Energie um. • Wohin geht diese Energie? • In die Umgebung.
Die Elektrizität kommt von einem Kraftwerk
Radio Der Radio ist praktisch ein Lautsprecher.
Der Schall geht in die Umgebung.
Radio
Radio Lege die zugehörigen Namen unter die Symbole
Versuche jetzt diese Aufgabe:
Hast Du es so gemacht? Lampe
Jetzt etwas schwieriger: Hier treten zwei Energieumwandlungen auf
Solarzelle Elektro. Motor
Der Energieerhaltungssatz
Aber eine Glühbirne wird doch zusätzlich noch heiß, oder?
Wir haben gesagt: Lampe Wo ist hier die Erwärmung?
Eine gewöhnliche Glühbirne hat nur eine Effizienz von 10%.
Dann zeichnen wir es halt so: Lampe Dann wissen wir genau was passiert.
Versuche nun dieses Problem. Eine Batterie treibt einen Motor an, der nur den Wirkungsgrad 65% besitzt. 30% geht in Form von Erwärmung verloren, der Rest als Schall. Der Motor soll ein Gewicht anheben.
Motor
Und nun dieses Problem: Ein Fahrraddynamo

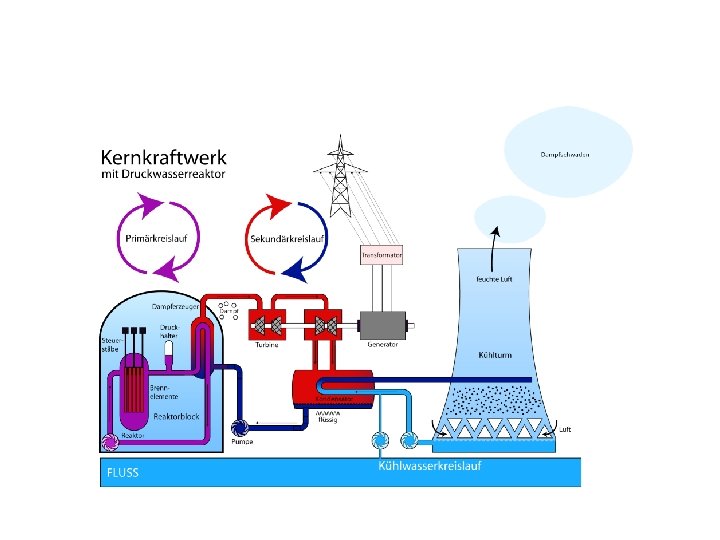

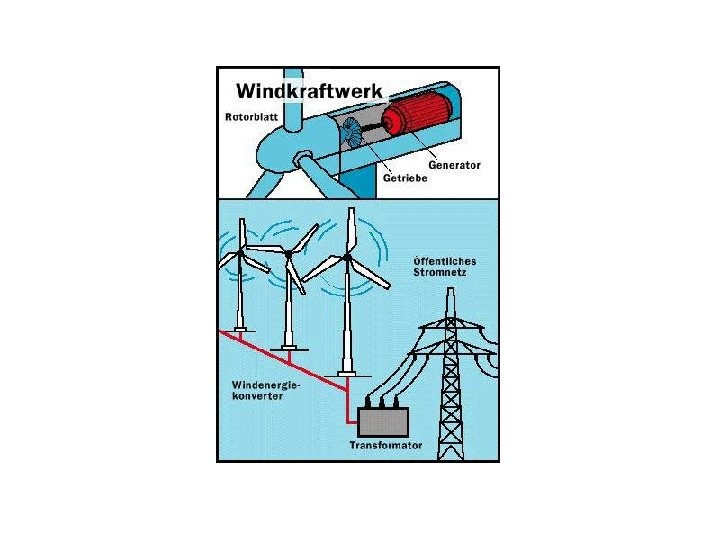

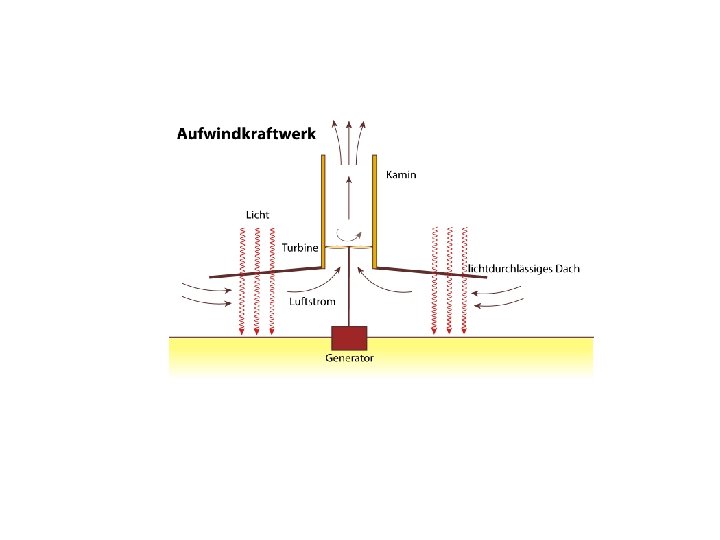

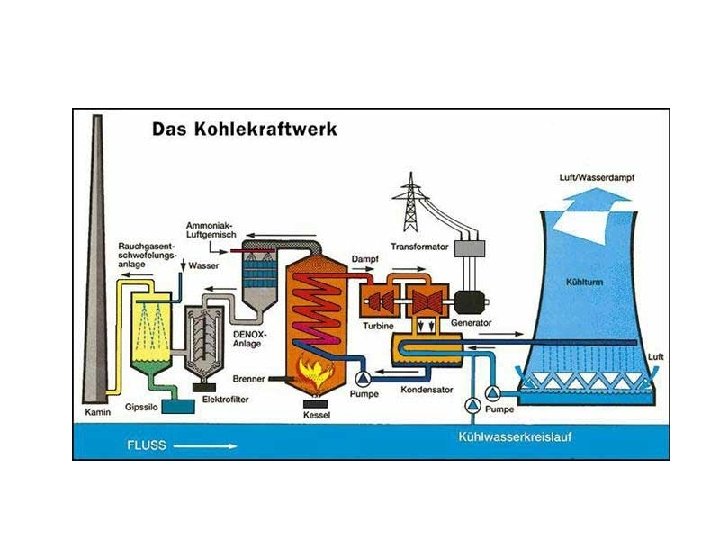

Und jetzt noch weitere Kraftwerkstypen:
Worin unterscheiden sich die beiden unteren Kraftwerkstypen von den vier oberen? Welchen Nachteil haben die beiden unteren?
Zum Schluss braust Joe beschleunigt von dannen!
