Energiemangement industrie Energiemanagement industrie Copyright cimpro Netherlands Marcel

Energiemangement industrie Energiemanagement industrie © Copyright cimpro Netherlands Marcel Laes General Manager mlaes@cimpro. com We make your company smart

Cim. Pro BV © Copyright cimpro Netherlands Vestigingen Eindhoven Sint Niklaas Activiteiten Procesbeheer op afstand Energiebeheer op afstand Diensten Technical support Training Project-coaching

© Copyright cimpro Netherlands Referenties Energiemanagement industrie

© Copyright cimpro Netherlands Energiemanagement Industrie

© Copyright cimpro Netherlands Marktonderzoek energiemanagement industrie Misverstand Probleem We noteren maandelijks onze belangrijkste verbruikers in EXCEL Men heeft wel data maar geen inzicht We noteren dagelijks onze belangrijkste verbruikers in EXCEL Is arbeidsintensief. Men heeft wel data maar geen inzicht Meterstanden worden automatisch gelogd in SCADA is real-time procesautomatisering. Energiemanagement is gebaseerd op PDCA Energie heeft geen prioriteit Energie staat niet op de agenda van het management. Wat niet weet, wat niet deert

© Copyright cimpro Netherlands Inzicht in uw energiehuishouding Praktijk wijst echter uit dat er besparingen gerealiseerd worden tussen de 10 – 30% Waar zitten deze besparingen: o Sluipverbruiken o Gecontracteerd vermogen te hoog o Koeling parameters verkeerd ingesteld o Stoom parameters verkeerd ingesteld o Lekken perslucht o Ovens te vroeg/laat in vollast

Succesfactoren energiemanagement © Copyright cimpro Netherlands Proceskennis Autoriteit ICT

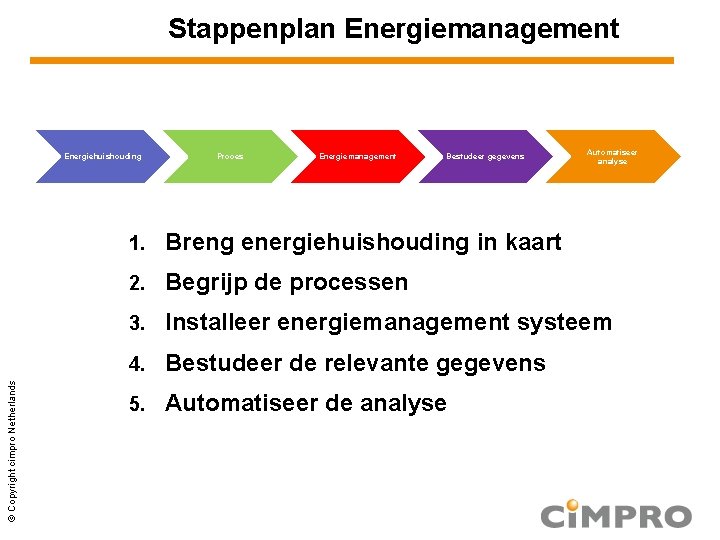

Stappenplan Energiemanagement © Copyright cimpro Netherlands Energiehuishouding Proces Energiemanagement Bestudeer gegevens Automatiseer analyse 1. Breng energiehuishouding in kaart 2. Begrijp de processen 3. Installeer energiemanagement systeem 4. Bestudeer de relevante gegevens 5. Automatiseer de analyse

© Copyright cimpro Netherlands 1> Breng uw energiehuishouding in kaart

2 > Inzicht in process installaties © Copyright cimpro Netherlands Koeling Perslucht Stoom

Energieverbruik compressor Compressormotor o Draaiuren o © Copyright cimpro Netherlands 50 k. W > 200 k. W 1000 > 8. 760 Verbruik o 0, 1 EURO/k. Wh o 5, 000 > 175, 200 EURO / Jaar

Koelcyclus > Mollier Verdamper o Compressor o Afgifte van warmte Expansie o © Copyright cimpro Netherlands Drukverhoging koelmedium Condensor o Onttrekken van warmte Drukverlaging koelmedium

Mollier diagramma Oververhitting Condensor Compressor Expansie © Copyright cimpro Netherlands Meest nuttige warmte Verdamper Oververhitting buiten de verdamper Oververhitting in de verdamper

© Copyright cimpro Netherlands Meetgegevens

Waar gaat het fout? © Copyright cimpro Netherlands Koelvermogen niet afgestemd op vraag o Aan/uit o Te veel schakelen Lage druk temperatuur te laag o Slecht rendement o Te diepe koeling Slechte COP

Stap 3 > Installeer Energiemanagement systeem Energiemanagement software Beheerssysteem © Copyright cimpro Netherlands Gateways Onderstations Meters Sensoren

Sensoren PLC Draadloze transmitters © Copyright cimpro Netherlands k. Wh meters Pulsen

Gateways > benchmarken in functie van productie © Copyright cimpro Netherlands Energie o k. Wh/ Ton o Kwh/Ton/Batch Waar zitten de productiegegevens o PLC’s o SCADA

© Copyright cimpro Netherlands

Energiemanagement software Historisch © Copyright cimpro Netherlands Load Analyse Overzicht

© Copyright cimpro Netherlands Stap 4 > Bestudeer grafieken

Stap 5 > Automatiseer analyse © Copyright cimpro Netherlands Analyses o Afwijkingen patroon o Vele informatiebronnen o Zelf in te stellen Voorbeelden o Gasverbruik wijkt af van normverbruik o Lek perslucht o Machines blijven draaien o Sluipverbruiken Betrek iedereen bij verbeterprocessen

Conclusie © Copyright cimpro Netherlands Energiemonitoring o Lange termijn o Vergeet de productiegegevens niet o Geen real-time o PDCA model Voordelen o Continue verbeteren o Ga eerst voor low-hanging fruit o Is een tool, geen product Geen Vendor Lock In

Bedankt Marcel Laes Cim. Pro Europark Oost 34 9100 Sint-Niklaas NL 088 246 77 00 BE 03 765 09 53 © Copyright cimpro Netherlands www. cimpro. com We make your company smart
