Energiatõhusad tarindid: Läbiviigud Ainuvastutus käesoleva väljaande sisu eest lasub selle autoritel. Väljaanne ei pruugi kajastada Euroopa Liidu arvamust. EASME ega Euroopa Komisjon pole vastutavad siin sisalduva teabe ükskõik millise kasutuse eest.
Läbiviigud • Pildil: Puudulikult tihendatud ventilatsiooni läbiviik on põhjustanud katuseroovituse mädanemist ja hallitamist. Kui siseruumides on alarõhk, kulgevad hallituse eosed siseõhku.
Plastsoojustusega toruläbiviigud 1. Aurutõkke peale paigaldatakse vahtplast-soojustusplaat eriliste tugiliistude abil ja lae aurutõke paigaldatakse selle vastu. 1 3 3 2 1 3 2 Avad toruläbiviikudele võib puurida kas enne või pärast plaadi paigaldamist. Ava läbimõõt on 30 - 40 mm suurem toru läbimõõdust. 2. Aurutõkke alapoolele, tugiliistude vahele vahustatakse vahtplastisolatsioonikiht. Avad nagu eelmises punktis. 3. Läbiviigutoru vahustatakse tihedalt kinni plaadikaelusesse 1 -2 korrusel.
Läbiviigutoru tihendamine palkmaja laes 2 3 1 1. Läbiviigutorule teibitakse aurutõkkekile umbes 5 cm madalamale lae aurutõkke alapinnast. 2. Kile surutakse kotjaks. 3. Aurutõkkekile surutakse muu lae aurutõkke vastu tihendusliistude või eriliste pingutusliistudega
Kohapeal laotava korstna liibiviik puitlaest. 1. Telliskorstnale kinnitatakse plekk-kaelus. Korstna ja kaeluse vahe tihendatakse tulekindla seguga enne pingutamist. 2. Lae aurutõkkekile ja plekkkaelus paigaldatakse ülekattega ja liitekoht surutakse kandja vastu. 100 2 1

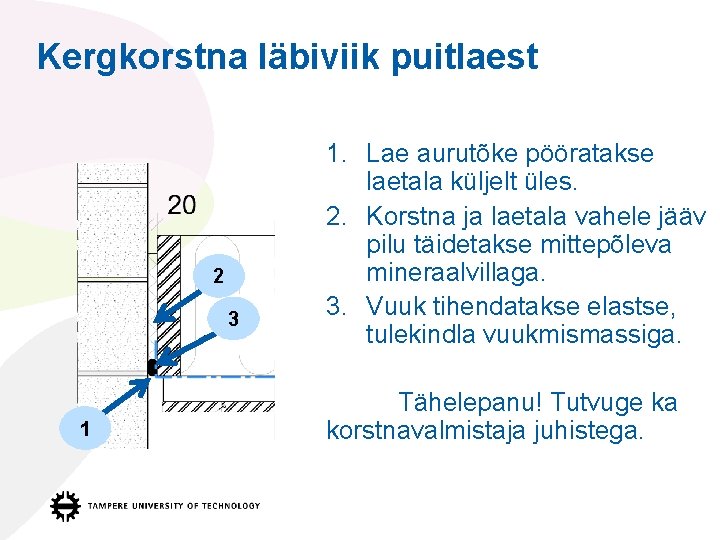

Kergkorstna läbiviik puitlaest 2 3 1 1. Lae aurutõke pööratakse laetala küljelt üles. 2. Korstna ja laetala vahele jääv pilu täidetakse mittepõleva mineraalvillaga. 3. Vuuk tihendatakse elastse, tulekindla vuukmismassiga. Tähelepanu! Tutvuge ka korstnavalmistaja juhistega.
Kohapeal laotava korstna läbiviik palkmaja laest 4 3 2 1 1. Lae aurutõke jäetakse korstna ümber pikaks ja painutatakse ”kotina” vahelaetala, roovi ja tuletõkkeisolatsiooni vahele. 2. Telliskorstna ümber kinnitatakse plekk-kaelus. Korstna ja kaeluse vahe vuugitakse mittepõleva elastse massiga. 3. Aurutõkkekile serv paigaldatakse ülekattega plekk-kaeluse ja tuletõkkeisolatsiooni vahele ja vuuk teibitakse. 4. Tuletõkkeisolatsiooni ja laetalade vahe peab võimaldama tarindite vajumise.

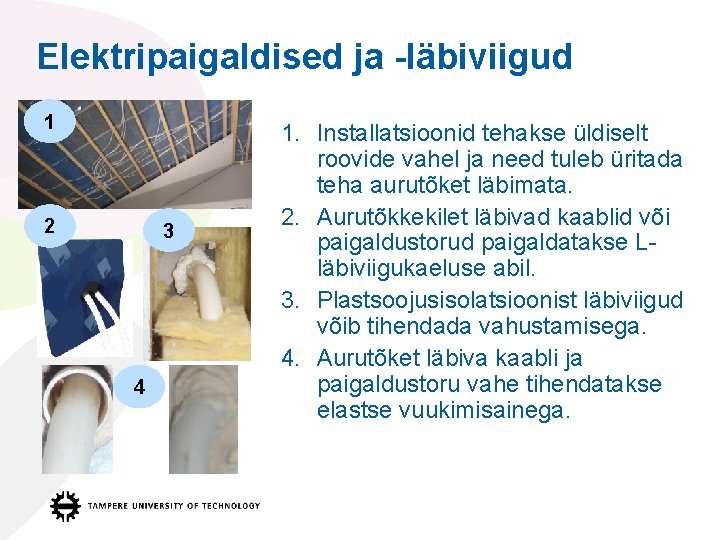

Elektripaigaldised ja -läbiviigud 1 2 3 4 1. Installatsioonid tehakse üldiselt roovide vahel ja need tuleb üritada teha aurutõket läbimata. 2. Aurutõkkekilet läbivad kaablid või paigaldustorud paigaldatakse Lläbiviigukaeluse abil. 3. Plastsoojusisolatsioonist läbiviigud võib tihendada vahustamisega. 4. Aurutõket läbiva kaabli ja paigaldustoru vahe tihendatakse elastse vuukimisainega.

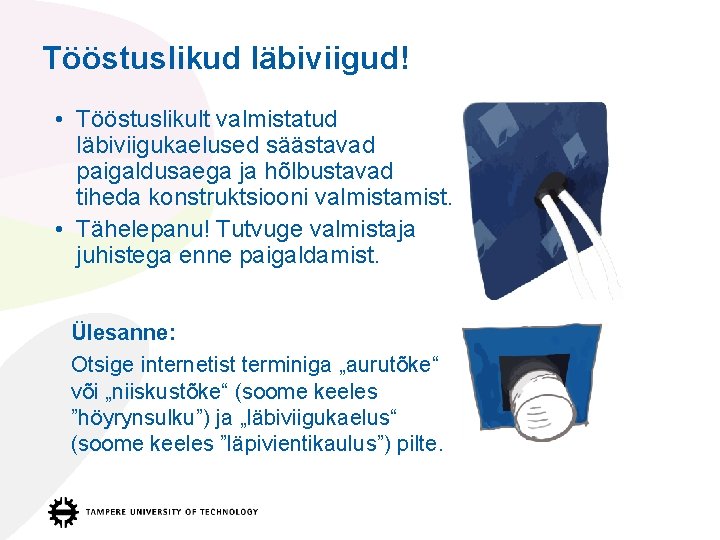

Tööstuslikud läbiviigud! • Tööstuslikult valmistatud läbiviigukaelused säästavad paigaldusaega ja hõlbustavad tiheda konstruktsiooni valmistamist. • Tähelepanu! Tutvuge valmistaja juhistega enne paigaldamist. Ülesanne: Otsige internetist terminiga „aurutõke“ või „niiskustõke“ (soome keeles ”höyrynsulku”) ja „läbiviigukaelus“ (soome keeles ”läpivientikaulus”) pilte.

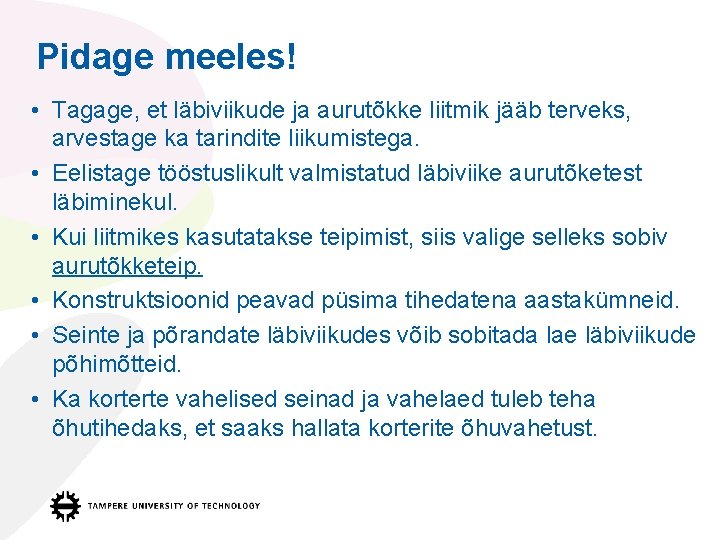

Pidage meeles! • Tagage, et läbiviikude ja aurutõkke liitmik jääb terveks, arvestage ka tarindite liikumistega. • Eelistage tööstuslikult valmistatud läbiviike aurutõketest läbiminekul. • Kui liitmikes kasutatakse teipimist, siis valige selleks sobiv aurutõkketeip. • Konstruktsioonid peavad püsima tihedatena aastakümneid. • Seinte ja põrandate läbiviikudes võib sobitada lae läbiviikude põhimõtteid. • Ka korterte vahelised seinad ja vahelaed tuleb teha õhutihedaks, et saaks hallata korterite õhuvahetust.
Autorid: Juha Vinha, Ralf Lindberg, Jussi Mattila, Jukka Lahdensivu, Jari Hietala, Jommi Suonketo, Minna Korpi, Hanna Aho, Kati Salminen, Kimmo Lähdesmäki, Elina Manelius, Vesa Kuhno, Kari Saastamoinen & Olli Teriö. Tõlge Liina Henning, Märt Falk & Mihkel Kiviste. Allikas: Aho Hanna, Korpi Minna (toim. ) Ilmanpitävien rakenteiden ja liitosten toteutus asuinrakennuksissa. Tampereen teknillinen yliopisto 2009. Tutkimusraportti 141. Ainuvastutus käesoleva väljaande sisu eest lasub selle autoritel. Väljaanne ei pruugi kajastada Euroopa Liidu arvamust. EASME ega Euroopa Komisjon pole vastutavad siin sisalduva teabe ükskõik millise kasutuse eest.
