Energiatermelés és környezet Pernye • • 1/27 keletkezése, tulajdonságai, természetes leválasztódás leválasztó berendezések © Gács Iván

Pernye • Keletkezés – széntüzelésnél: hamutartalomból, 20. . . 50%, talaj-, kőzet-alkotó anyagok, zárványok. Szokásos összetétel: • • Si. O 2 Al vegyületek Fe vegyületek Ca vegyületek 30 -50% 15 -30% 2 -30% 1, 5 -15% – olajtüzelésnél: szűrés utáni ásványi maradék, <<1%, sok fémoxid, nehézfém, apró szemcsék 2/27 © Gács Iván

Szilárd égéstermékek képződése szén tüzelése esetén < 3/27 © Gács Iván

Szemcseméret-eloszlás és meghatározása mennyiség DR>0, 35 mm A B C DR=0, 3 -0, 35 DR=0, 25 -0, 3 DR=0, 2 -0, 25 D F H G E D E C B F A G > H 4/27 DR=0, 15 -0, 2 © Gács Iván DR=0, 1 -0, 15 DR=0, 05 -0, 1 DR<0, 05

Szitamaradék görbe 0, 05 0, 1 E D C 0, 3 0, 2 0, 15 H G F A A+B+C+D+E A+B+C+D+E+F+G mennyiség 0, 25 0, 35 Normálva az összesre (A+B+C+D+E+F+G+H) Integrális eloszlás 5/27 Differenciális eloszlás © Gács Iván B A >0. 35

Lognormális szemcseméret eloszlás R, integrális (szitamaradék) görbe 1 0, 5 0 ln d 6/27 © Gács Iván

Egyenessé transzformálás R, integrális (szitamaradék) görbe 1 0, 5 0 0. 05 0. 1 0. 2 ln d 7/27 © Gács Iván 0. 3 0. 4 0. 6 0. 7 0. 8 0. 95 0. 99

Frakció és összes leválasztási fok 8/27 © Gács Iván

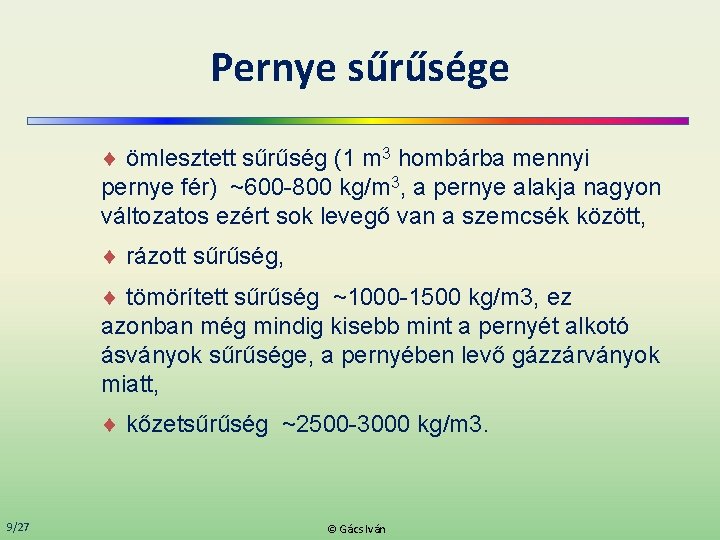

Pernye sűrűsége ¨ ömlesztett sűrűség (1 m 3 hombárba mennyi pernye fér) ~600 -800 kg/m 3, a pernye alakja nagyon változatos ezért sok levegő van a szemcsék között, ¨ rázott sűrűség, ¨ tömörített sűrűség ~1000 -1500 kg/m 3, ez azonban még mindig kisebb mint a pernyét alkotó ásványok sűrűsége, a pernyében levő gázzárványok miatt, ¨ kőzetsűrűség ~2500 -3000 kg/m 3. 9/27 © Gács Iván

Pernye, hamu kémiai tulajdonsága Bázicitási szám a bázikus komponensek aránya: K+Na+Ca+Mg vegyületek összes hamu Kénmegkötési hajlamot jellemzi 10/27 © Gács Iván

Természetes leválasztódás Szénportüzelés t=0. 15 -0. 2 Rostély tüzelés t=0. 8 -0. 85 Salakolvasztó tüzelés t 0. 9 11/27 © Gács Iván

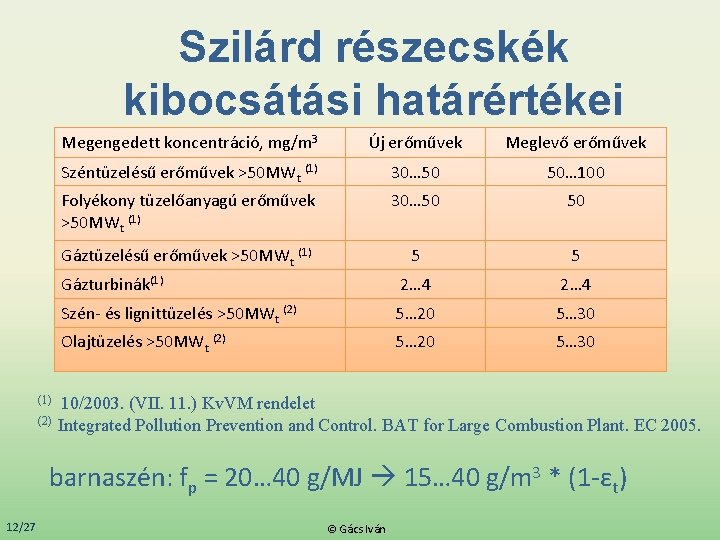

Szilárd részecskék kibocsátási határértékei (1) (2) Megengedett koncentráció, mg/m 3 Új erőművek Meglevő erőművek Széntüzelésű erőművek >50 MWt (1) 30… 50 50… 100 Folyékony tüzelőanyagú erőművek >50 MWt (1) 30… 50 50 Gáztüzelésű erőművek >50 MWt (1) 5 5 Gázturbinák(1) 2… 4 Szén- és lignittüzelés >50 MWt (2) 5… 20 5… 30 Olajtüzelés >50 MWt (2) 5… 20 5… 30 10/2003. (VII. 11. ) Kv. VM rendelet Integrated Pollution Prevention and Control. BAT for Large Combustion Plant. EC 2005. barnaszén: fp = 20… 40 g/MJ 15… 40 g/m 3 * (1 -εt) 12/27 © Gács Iván

Ciklon rendszerű leválasztó 13/27 © Gács Iván

Ciklonok 14/27 © Gács Iván

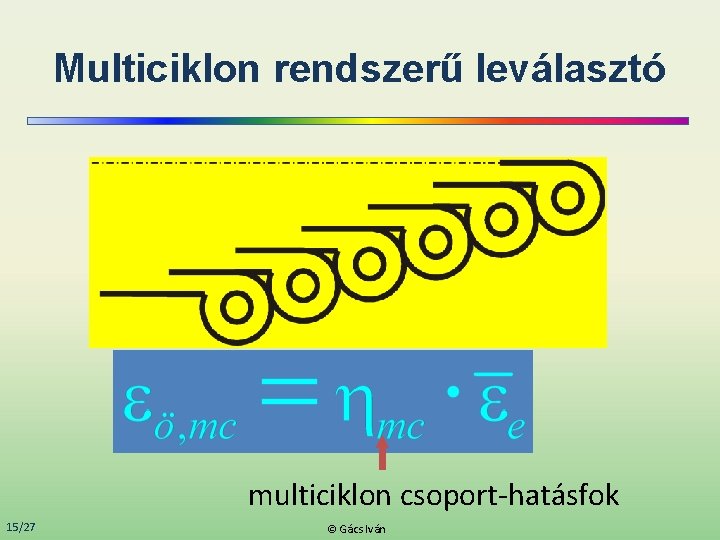

Multiciklon rendszerű leválasztó multiciklon csoport-hatásfok 15/27 © Gács Iván

Örvénycsöves multiciklon 16/27 © Gács Iván

Elektrosztatikus pernyeleválasztó 17/27 © Gács Iván

Szóróelektróda típusok és a porszemcsék leválasztási mechanizmusa 18/27 © Gács Iván

Gyűjtőelektródák tisztítása rázás: 19/27 ütögetés: © Gács Iván

Elektrosztatikus pernyeleválasztó lemezének kialakítása 20/27 © Gács Iván

Leválasztási fok oldal- és hosszirányú vándorlás időigénye: L a gyűjtőelektróda lemez felülete: h füstgázsebesség: z n db z szélességű csatorna a két időtartam aránya: 1 0 21/27 © Gács Iván

Leválasztási fok 22/27 © Gács Iván

Szemcsék átlagos oldalirányú vándorlási sebesség 23/27 © Gács Iván

Szemcse vándorlási sebesség v [m/s] f [s/m] 24/27 © Gács Iván 1 -3 m/s vfg [m/s]

Pernye ellenállásának hatása v 107 25/27 108 109 © Gács Iván 1010 1011 ( mm)

Zsákos típusú szövetszűrők 26/27 © Gács Iván

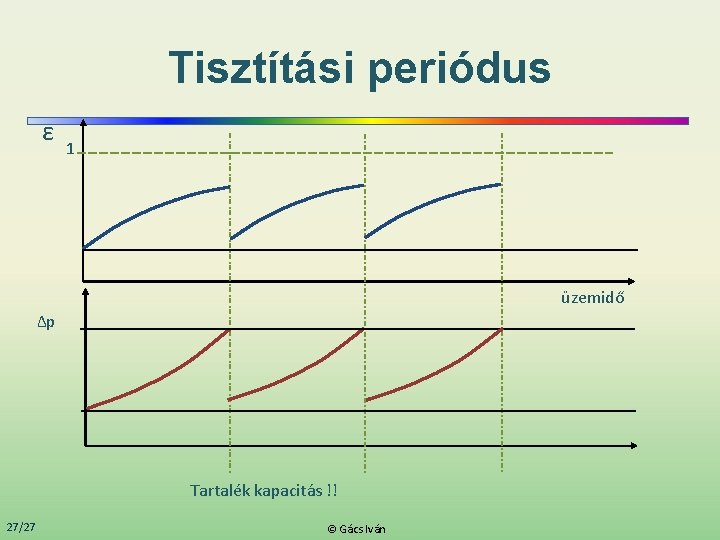

Tisztítási periódus ε 1 üzemidő Δp Tartalék kapacitás !! 27/27 © Gács Iván
