Energiatermels s krnyezet Knoxidok kndioxid s kntrioxid keletkezs

Energiatermelés és környezet Kénoxidok (kéndioxid és kéntrioxid) keletkezés, kibocsátás, csökkentésének lehetőségei 1/16 1/15 ©

Tüzelőanyagok kéntartalmának összetétele és égése kénoxidok a füstgázban szerves kén szervetlen kén szulfát pirit

Kén-trioxid képződés aránya 3/16 © Gács Iván (BME)

SO 2 kibocsátási határértékek, mg/m 3 Megengedett koncentráció, mg/m 3 Új erőművek Meglevő erőművek

Kéndioxid kibocsátás csökkenése természetes leválasztódással és annak elősegítése tüzelési technikákkal 5/16 © Gács Iván

A száraz mészkőpor befúvás és a LIFAC eljárás működési sémája mészkőpor befúvás 6/16 vízbefecskendezés

SO 2 megkötődése mészkő szemcsében 7/16 © Gács Iván (BME)

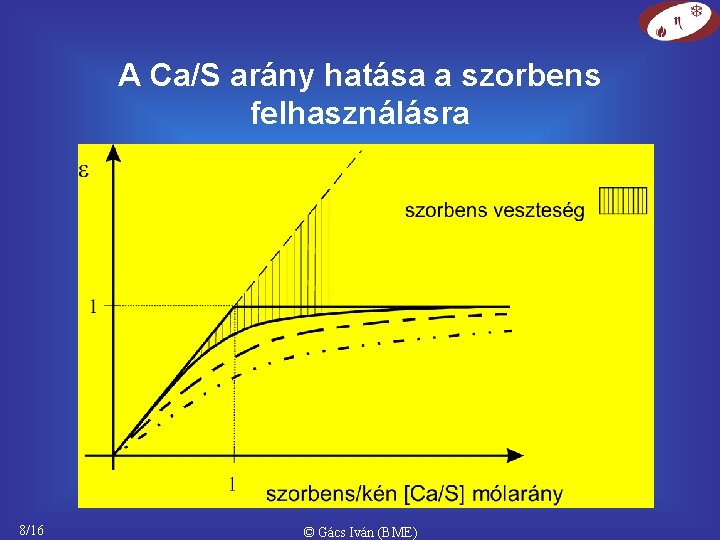

A Ca/S arány hatása a szorbens felhasználásra 8/16 © Gács Iván (BME)

Cirkulációs fluid kazán elvi kapcsolási sémája 9/16 © Gács Iván (BME)

Kénmegkötődés fluidágyas tüzelés során különböző hőmérsékleteken (Beér, 1993). c= cirkulációs fluidágy b= nyugvó (buborékos)

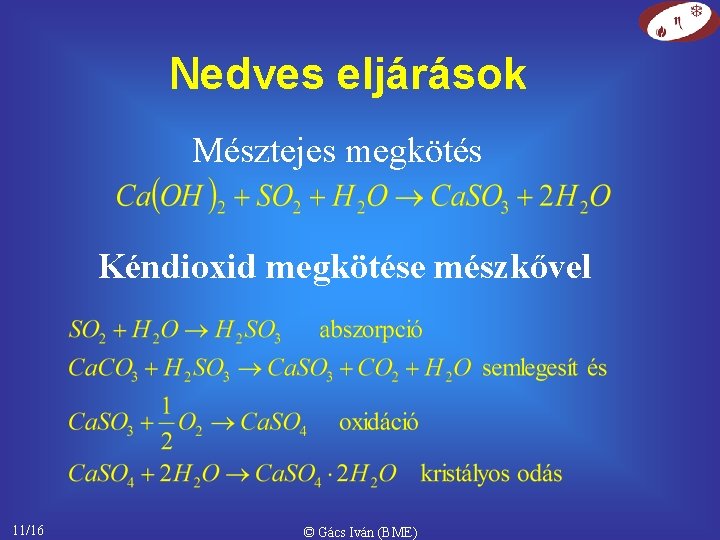

Nedves eljárások Mésztejes megkötés Kéndioxid megkötése mészkővel 11/16 © Gács Iván (BME)

Nedves mészköves kéntelenítés Víz Utómelegítés Tisztított füstgáz Tisztítandó füstgáz Mészkő mosótorony szuszpenzió Ca. CO

Mészköves füstgázmosó rendszer egy lehetséges kapcsolási sémája levegő 13/16 © Gács Iván (BME)

Wellmann-Lord eljárás o Oldás 40… 50 C-on o Regenerálás 100… 120 C-on 14/16 ©

Egy félszáraz eljárás Spray drier: Ca(OH)2 vizes szuszpenzió befecskendezés a füstcsatornába, léghevítő után, reakció,

Száraz eljárások aktívszenes adszorpció Regenerálás: Rheinluft: kb. 400°C-on a kénsav elpárologtatásával Bergbau-Forschung: o kb.

Slides: 16

Download presentation

Energiatermelés és környezet Kénoxidok (kéndioxid és kéntrioxid) keletkezés, kibocsátás, csökkentésének lehetőségei 1/16 1/15 © Gács Iván (BME)

Tüzelőanyagok kéntartalmának összetétele és égése kénoxidok a füstgázban szerves kén szervetlen kén szulfát pirit 2/16 © Gács Iván (BME) hamuban kötött kén

Kén-trioxid képződés aránya 3/16 © Gács Iván (BME)

SO 2 kibocsátási határértékek, mg/m 3 Megengedett koncentráció, mg/m 3 Új erőművek Meglevő erőművek Széntüzelésű erőművek >50 MWt (1) 200… 850 400… 2000 Folyékony tüzelőanyagú erőművek >50 MWt (1) 200… 850 400… 1700 Gáztüzelésű erőművek >50 MWt (1) 5… 35 120 Szén- és lignittüzelés >50 MWt (2) 20… 400 Olajtüzelés >50 MWt (2) 50… 350 Gázturbinák(1) (2) 10/2003. (VII. 11. ) Kv. VM rendelet Integrated Pollution Prevention and Control. BAT for Large Combustion Plant. EC 2005. Szén és gudron tüzelése esetén: 3000… 15000 mg/m 3 4/16 © Gács Iván (BME)

Kéndioxid kibocsátás csökkenése természetes leválasztódással és annak elősegítése tüzelési technikákkal 5/16 © Gács Iván (BME)

A száraz mészkőpor befúvás és a LIFAC eljárás működési sémája mészkőpor befúvás 6/16 vízbefecskendezés (csak LIFAC) © Gács Iván (BME)

SO 2 megkötődése mészkő szemcsében 7/16 © Gács Iván (BME)

A Ca/S arány hatása a szorbens felhasználásra 8/16 © Gács Iván (BME)

Kénmegkötődés fluidágyas tüzelés során különböző hőmérsékleteken (Beér, 1993). c= cirkulációs fluidágy b= nyugvó (buborékos) fluidágy 10/16 © Gács Iván (BME)

Nedves mészköves kéntelenítés Víz Utómelegítés Tisztított füstgáz Tisztítandó füstgáz Mészkő mosótorony szuszpenzió Ca. CO 3 + H 2 SO 3 Ca. SO 3 + H 2 O + CO 2 előmosó SO 2 + H 2 O H 2 SO 3 Utómelegítés lehet: gáztüzelés csapolt gőzzel füstgáz hőjével 12/16 Levegő Gipsz pép oxidálás Ca. SO 3 + ½ O 2 Ca. SO 4 © Gács Iván (BME)

Egy félszáraz eljárás Spray drier: Ca(OH)2 vizes szuszpenzió befecskendezés a füstcsatornába, léghevítő után, reakció, kiszáradás a füstcsatornában, leválasztás a pernyeleválasztóban. Előnyös a zsákos szűrő Fúvókák erős kopása Bonyolult előkészítés Pernye, szulfátok együttes leválasztása 15/16 © Gács Iván (BME)

Száraz eljárások aktívszenes adszorpció Regenerálás: Rheinluft: kb. 400°C-on a kénsav elpárologtatásával Bergbau-Forschung: o kb. 600 C-on 16/16 © Gács Iván (BME)
