ENERGIA(TERMELÉS) ÉS KÖRNYEZET BMEGEENAEK 7 ÉS Nitrogénoxidok BMEGEENAKM 1 (keletkezés és kibocsátás) Előadó: Dr. Kovács Viktória Barbara Előadást kidolgozta és a tárgy korábbi előadója: Dr. Gács Iván Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1|

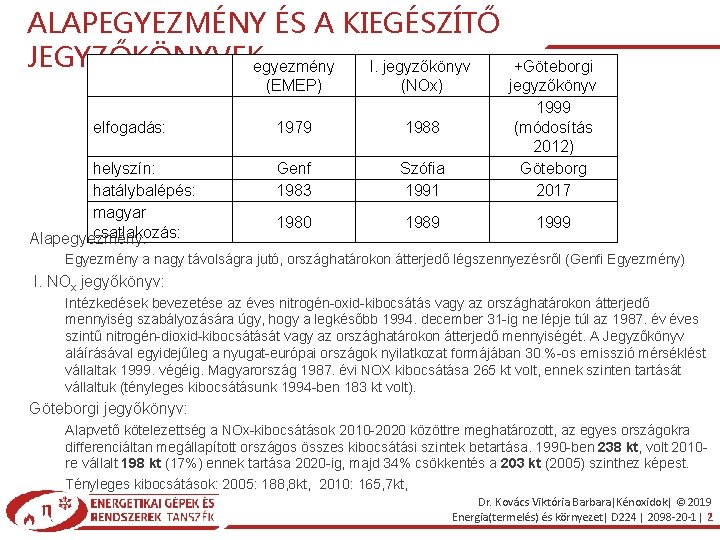

ALAPEGYEZMÉNY ÉS A KIEGÉSZÍTŐ JEGYZŐKÖNYVEKegyezmény I. jegyzőkönyv elfogadás: helyszín: hatálybalépés: magyar csatlakozás: Alapegyezmény: (EMEP) (NOx) 1979 1988 Genf 1983 Szófia 1991 +Göteborgi jegyzőkönyv 1999 (módosítás 2012) Göteborg 2017 1980 1989 1999 Egyezmény a nagy távolságra jutó, országhatárokon átterjedő légszennyezésről (Genfi Egyezmény) I. NOx jegyőkönyv: Intézkedések bevezetése az éves nitrogén-oxid-kibocsátás vagy az országhatárokon átterjedő mennyiség szabályozására úgy, hogy a legkésőbb 1994. december 31 -ig ne lépje túl az 1987. év éves szintű nitrogén-dioxid-kibocsátását vagy az országhatárokon átterjedő mennyiségét. A Jegyzőkönyv aláírásával egyidejűleg a nyugat-európai országok nyilatkozat formájában 30 %-os emisszió mérséklést vállaltak 1999. végéig. Magyarország 1987. évi NOX kibocsátása 265 kt volt, ennek szinten tartását vállaltuk (tényleges kibocsátásunk 1994 -ben 183 kt volt). Göteborgi jegyőkönyv: Alapvető kötelezettség a NOx-kibocsátások 2010 -2020 közöttre meghatározott, az egyes országokra differenciáltan megállapított országos összes kibocsátási szintek betartása. 1990 -ben 238 kt, volt 2010 re vállalt 198 kt (17%) ennek tartása 2020 -ig, majd 34% csökkentés a 203 kt (2005) szinthez képest. Tényleges kibocsátások: 2005: 188, 8 kt, 2010: 165, 7 kt, Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 2

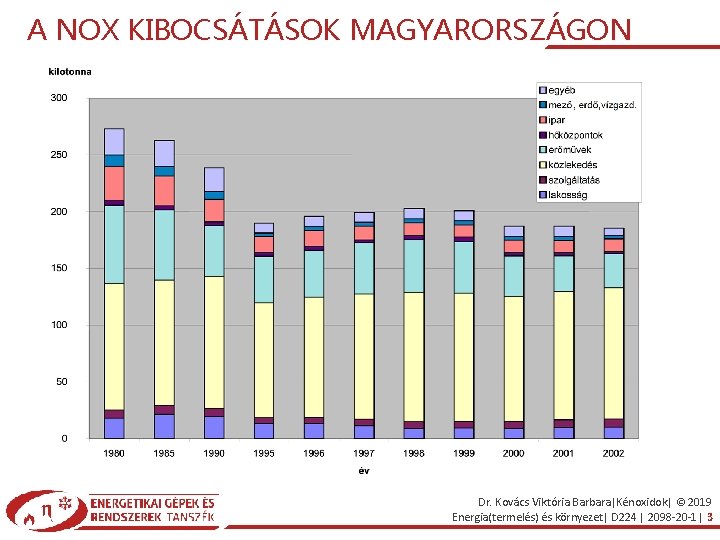

A NOX KIBOCSÁTÁSOK MAGYARORSZÁGON Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 3
110/2013. (XII. 4. ) VM RENDELET… NOx [mg/Nm 3] >50 MWTH Teljes névleges bemenő hőteljesítmény (MWth) Szén, lignit és egyéb szilárd tüzelőanyag Biomassza és Folyékony tőzeg tüzelőanyagok 300 50 ≤ Pth < 100 450 (400) lignitpor égetése esetén 300 (250) 450 (300) 100 ≤ Pth ≤ 300 250 (200) 200 (150) Pth > 300 200 (150) 150 (100) Földgáz Kohógáz, kamragáz vagy finomítási maradékanyagok gázosításából származó alacsony fűtőértékű gázok Egyéb gázok NOx 100 200 (100) I. , III. kat: 2013. január 13. előtt létesítési engedély, 2014. január 7 -ig üzembe helyezés (IV. ) kiv: GT, IC (+53/2017. (X. 18. ) FM rendelet: 140 k. WDr. Kovács Viktória Barbara|Kénoxidok| © 2019 50 MW) Energia(termelés) és környezet| D 224 | 2098 -20 -1| 4
2016/2284 EU IRÁNYELV – EGYES LÉGKÖRI SZENNYEZŐ ANYAGOK NEMZETI KIBOCSÁTÁSAINAK CSÖKKENTÉSÉRŐL Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 5
HU ÁNT 2. SZ. M: TÜZELŐ BERENDEZÉSEK 2016. ÉVRE VONATKOZÓ MEGENGEDETT NOX KIB. Vonatkozó Nox Referencia. A tüzelőberendezésnek a 2016. évi NOx összkibocsátási Üzemeltető Bakonyi Erőmű Zrt. Szám P 2 Berendezés neve T 4 T 5 kazán T 1 gőzkazán T 2 gőzkazán T 4 T 5 T 6 T 7 T 8 T 9 gőzkazán gőzkazán P 1 ISD Power Kft. P 2 P 3 P 4 Budapesti Erőmű Zrt. MVM MIFÜ Miskolci Fűtőerőmű Kft. Gáznemű: 300 folyékony: 450 öldgáz: 75 tüzelőolaj: 120 Újpesti Erőmű 4 gázturbina Újpesti Erőmű 1 Újpesti Erőmű 2 I. III. IV. V. 3. 4. forróvíz kazán földgáz: 3 szénportüzelésű kazán 6 kazán 3 300 1. GT gázturbina 15 75 T 1 T 2 T 3 T 4 T 5 kazán szilárd: 6 folyékony: 3 szilárd: 600 folyékony: 450 kazán gáznemű: 3 gázturbina T 7 gázturbina T 1 T 5 gőzkazán földgáz: 300 P 2 P 3 P 1 151, 76 374, 79 247, 52 földgáz: 15 tüzelőolaj: 15 P 6 Dorogi Erőmű 1255, 73 381, 02 gáznemű: 3 folyékony: 3 gázturbina P 2 -P 3 határértéken belüli kibocsátási részaránya (t/év) szilárd: 6 földgáz: 3 gáznemű: 3 folyékony: 3 Gáznemű: 300 gáznemű: 3 folyékony: 450 folyékony: 3 Kelenföldi Erőmű 5 P 2 Győri Erőmű Kft. ÖSSZEG kibocsátási határérték (mg/Nm 3) szilárd: 600 földgáz: 300 P 14 P 4 Mátrai Erőmű Zrt. oxigéntartalom (%) 389, 21 189, 93 79, 02 126, 48 Földgáz gt. : 15 földgáz: 3 tüzelőolaj: 3 gáznemű: 300 földgáz (gázturbina): 75 földgáz: 300 tüzelőolaj: 450 73, 34 21, 59 44, 95 35, 26 3966, 91 Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 6
HU ÁNT 3. SZ. M: TÜZELŐ BERENDEZÉSEK 2019. ÉVRE VONATKOZÓ MEGENGEDETT NOX Vonatkozó Nox KIB. Üzemeltető Referencia. A tüzelőberendezésnek a 2016. évi NOx összkibocsátási Szám Berendezés neve kibocsátási határérték oxigéntartalom (%) Bakonyi Erőmű Zrt. P 2 T 1 kazán T 2 kazán T 1 gőzkazán T 2 gőzkazán T 4 T 5 T 6 T 7 T 8 T 9 gőzkazán gőzkazán P 1 ISD Power Kft. P 2 P 3 P 4 Budapesti Erőmű Zrt. MVM MIFÜ Miskolci Fűtőerőmű Kft. földgáz: 15 tüzelőolaj: 15 földgáz: 100 kohó/kamragáz: 300 folyékony: 450 öldgáz: 75 tüzelőolaj: 120 P 6 Újpesti Erőmű 4 gázturbina Újpesti Erőmű 1 Újpesti Erőmű 2 I. III. IV. V. 3. 4. forróvíz kazán földgáz: 3 szénportüzelésű kazán 6 kazán 3 200 1. GT gázturbina 15 75 T 1 kazán T 2 kazán szilárd: 6 folyékony: 3 folyékony: 450 kazán gáznemű: 3 földgáz: 100 P 2 Dorogi Erőmű P 3 ÖSSZEG gáznemű: 3 folyékony: 3 gázturbina P 2 Győri Erőmű Kft. szén: 200 biomassza: 250 gáz 100 gáznemű: 3 földgáz: 100 folyékony: 3 kohó/kamragáz: gáznemű: 3 300 folyékony: 3 folyékony: 450 Kelenföldi Erőmű 5 P 2 -P 3 P 1 határértéken belüli kibocsátási részaránya (t/év) szilárd: 6 földgáz: 3 P 14 P 4 Mátrai Erőmű Zrt. (mg/Nm 3) 450, 25 149, 96 324, 98 330, 26 217, 64 389, 98 189, 58 26, 34 96, 88 T 3 T 4 T 5 gázturbina T 7 gázturbina T 1 gőzkazán T 5 gőzkazán Földgáz gt. : 15 földgáz: 3 tüzelőolaj: 3 szilárd: 300 földgáz: 100 biogáz: 300 földgáz (gt): 75 89, 65 7, 43 44, 95 © 2019 földgáz: 100 Dr. Kovács Viktória Barbara|Kénoxidok| 14, 26 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 7 tüzelőolaj: 450 2 871, 06
TÉNYLEGES NOX KIBOCSÁTÁSOK (TONNA (Mg)) A B C D E F G H I J K L M N O P Q R S T U Nemzetgazdasági ág 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 Mezőgazdaság, 30583, 2 29447, 2 31549, 7 30481, 4 29525, 8 27740, 3 29710, 2 30345, 5 29405, 3 27453, 6 28382, 2 28411, 6 27197, 0 30556, 0 30076, 7 31604, 4 31085, 5 31976, 4 erdőgazdálkodás, halászat Bányászat, kőfejtés 486, 2 375, 2 499, 5 681, 6 404, 6 510, 6 549, 8 482, 3 421, 2 548, 6 436, 3 599, 4 472, 0 304, 8 432, 5 385, 0 338, 1 370, 7 Feldolgozóipar 25135, 2 25443, 6 21601, 2 21582, 8 23172, 1 24233, 1 22834, 9 23786, 3 21442, 9 17602, 0 17495, 3 17743, 9 16552, 8 15492, 6 15390, 0 15447, 3 14701, 5 14923, 4 Villamosenergia-, gáz-, 34378, 1 34764, 1 31115, 9 33697, 9 32274, 1 29022, 7 25082, 7 26289, 2 26534, 9 24518, 8 26607, 1 22180, 4 21282, 5 19403, 6 16449, 2 16235, 8 12319, 9 12401, 5 gőzellátás, légkondicionálás Vízellátás; szennyvíz gyűjtése, kezelése, 543, 9 577, 1 619, 7 677, 7 775, 6 909, 8 1036, 4 1069, 8 1092, 7 1067, 8 1048, 3 1063, 8 954, 7 905, 3 927, 5 1028, 8 847, 1 806, 8 hulladékgazdálkodás, szennyeződésmentesítés Építőipar 4311, 1 4463, 4 4591, 1 4440, 5 4969, 0 5424, 6 5876, 7 6050, 7 5942, 3 5077, 0 5074, 2 4181, 5 3872, 0 3968, 0 4560, 5 4796, 6 4504, 8 4233, 0 Kereskedelem, 3846, 2 4283, 6 4682, 4 5160, 5 6035, 4 7176, 6 8071, 5 8474, 1 9313, 3 9389, 2 8963, 9 8750, 4 8440, 5 8406, 9 8963, 8 9907, 0 8556, 2 8085, 2 gépjárműjavítás Szállítás, raktározás 43684, 2 42208, 2 41676, 3 39834, 3 39102, 7 41918, 5 42640, 9 41723, 8 39198, 2 37013, 7 33165, 4 31529, 1 28019, 9 29571, 0 31051, 2 29396, 2 24488, 3 23835, 8 Szálláshely-szolgáltatás, 268, 3 288, 4 288, 1 323, 3 413, 6 431, 3 430, 8 418, 2 424, 7 398, 4 384, 9 326, 3 315, 4 303, 3 315, 9 267, 9 264, 7 vendéglátás Információ, kommunikáció 1376, 5 1413, 4 1443, 6 1485, 4 1671, 1 1856, 3 1916, 7 1856, 2 1827, 5 1772, 5 1623, 9 1514, 4 1388, 2 1319, 9 1313, 6 1406, 9 1202, 2 1140, 0 Pénzügyi, biztosítási 681, 0 688, 9 675, 7 690, 8 809, 3 872, 2 829, 7 711, 8 701, 1 759, 0 754, 7 756, 7 639, 7 582, 0 523, 3 513, 6 444, 2 425, 1 tevékenység Ingatlanügyletek 1061, 9 1076, 3 938, 2 962, 0 1133, 8 1095, 2 1000, 6 859, 8 842, 9 918, 3 973, 1 958, 6 819, 1 818, 8 746, 0 788, 1 726, 6 681, 2 Szakmai, tudományos, 914, 3 910, 0 824, 0 826, 9 971, 9 1038, 5 1074, 3 990, 1 1038, 6 925, 0 938, 9 1009, 7 866, 4 864, 0 829, 3 878, 6 794, 8 762, 4 műszaki tevékenység Adminisztratív és szolgáltatást 832, 7 967, 6 1046, 8 1207, 7 1537, 9 2303, 6 2670, 9 2701, 3 2771, 8 2620, 8 2394, 4 2400, 7 2214, 0 2403, 3 2791, 6 3180, 2 3060, 2 2904, 5 támogató tevékenység Közigazgatás, védelem; 2158, 8 2253, 9 2331, 7 2398, 7 2732, 6 2979, 2 3019, 9 2804, 9 2794, 5 2763, 3 2651, 8 2599, 3 2378, 3 2384, 8 2329, 4 2513, 7 2253, 9 2127, 3 kötelező társadalombiztosítás Oktatás 1127, 7 1121, 3 1063, 8 1087, 6 1162, 3 1146, 7 1025, 9 844, 8 757, 1 718, 5 665, 0 593, 4 502, 3 442, 8 427, 7 463, 6 438, 8 403, 7 Humán-egészségügyi, szociális 676, 2 677, 1 648, 4 705, 3 804, 2 785, 7 707, 9 596, 2 553, 1 576, 4 570, 1 547, 7 515, 9 533, 3 537, 9 593, 1 550, 0 523, 5 ellátás Művészet, szórakoztatás, 143, 3 159, 8 161, 3 145, 1 167, 1 162, 7 141, 3 119, 1 116, 4 111, 8 125, 7 124, 5 105, 2 109, 1 109, 2 120, 1 115, 8 112, 2 szabad idő Egyéb szolgáltatás 298, 6 323, 8 304, 1 312, 1 366, 2 386, 2 377, 4 353, 7 360, 7 379, 8 365, 5 341, 8 309, 5 301, 6 291, 6 336, 5 313, 1 293, 2 Háztartás munkaadói tevékenysége; termék 2, 1 2, 4 2, 1 2, 0 2, 3 1, 9 1, 8 1, 2 0, 9 0, 8 1, 3 1, 1 1, 0 1, 5 előállítása, szolgáltatás végzése saját fogyasztásra Területen kívüli szervezet. . . . . Nemzetgazdaság összesen 152509, 5 151445, 2 146063, 4 146703, 7 148031, 6 149995, 6 149000, 2 150478, 8 145540, 2 134641, 5 132635, 4 125693, 2 116857, 4 118684, 3 118055, 4 119912, 8 107010, 4 106271, 9 Háztartások 38899, 9 38906, 5 36923, 7 39303, 2 37664, 4 38781, 8 35371, 2 34717, 4 34243, 4 35178, 6 33025, 9 30449, 8 30010, 3 28369, 6 28513, 6 28574, 3 28383, 5 28409, 6 Teljes kibocsátás 191409, 4 190351, 8 182987, 2 186007, 0 185695, 9 188777, 5 184371, 5 185196, 2 179783, 6 169820, 1 165661, 3 156143, 0 146867, 7 147053, 8 146569, 0 148487, 1 135393, 9 134681, 5 http: //www. ksh. hu/docs/hun/xstadat_eves/i_ua 031 d. html Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 8
KORÁBBI STATISZTIKAI ADATOK (2013 ELŐTT KÉSZÜLT, TONNA (MG)) http: //www. ksh. hu/docs/hun/xtabla/namea/tablnam 08_2_02 a. html http: //www. ksh. hu/docs/hun/xtabla/namea/tablnam 08_2_02 b. html Különbségek okai: - 2012 -ig az energiaalapú, - 2013 -ban energiaalapú és a leltáralapú - 2014 -től kizárólag leltár alapú, Eurostat levegő kibocsátási számla kézikönyv: CRF és NRF kódokból NACE rev. 2 osztályozás Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 9
NOX KELETKEZÉS Természetes út: – Talaj, felszíni vizek mikro-organizmusai révén – Szerves- és műtrágyák révén – Villámlás Emberi tevékenység : – Közlekedés – Erőművek Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 10
KELETKEZÉS SAJÁTOSSÁGAI többféle NOx létezik (N 2 O (színtelen, édes), NO (mérgező, színtelen, vízben rosszul oldódik), NO 2 (mérgező, barnásvörös, szúrós, vízben jól oldódik) … nem stabilak: N 2 O 3 (f: sötétkék), N 2 O 4(g: színtelen), N 2 O 5 (sz: színtelen)) mindkét kiinduló komponens az égési levegőben is megtalálható, többféle keletkezési mechanizmusa van, minden égésben keletkezik (90 -95%-ban NO!), keletkező mennyiség tüzeléstechnikai jellemzőkkel nagymértékben változtatható, NO légkörben percek alatt NO 2 -vé oxidál Nitrát keletkezik (PAN) hosszú élettartam: regionális … globális hatás Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 11
NOX KÁROS HATÁSAI regionális – fotokémiai szmog (NO), – savas eső (NO, NO 2), globális – Tropopauza és sztratoszferikus ózon bontás (NO ← N 2 O) – fény üvegházhatás (N 2 O és NO 2→O 3 miatt) N 2 O → N 2 + O 90% éra toszf sztra % ~5 +O → N 2 + O 2 ~5% + O 3 fény 2 NO + O 2 → 2 NO 2 → NO + O ↓+O + O 3 → NO 2 + O 2 O 3 2 + RO 2 → RO + NO 2 + HO 2 ↔ NO 2 + OH → HNO 3 2 + H 2 O → HNO 3 + HNO 2 +NO + H 2 O → 2 HNO 2 Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 12
NO KÉPZŐDÉS TÜZELÉS SORÁN I. ZELDOVICH 1946 Termikus (Zeldovich) N 2 + O 2 2 NO Első lépés: O 2 disszociáció feltételek: magas hőmérséklet elegendő O 2 idő Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 13
O 2 ÉS N 2 DISSZOCIÁCIÓJA T FÜGGVÉNYÉBEN NO mennyisége NO Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 14
NOX A LÉGFELESLEGTÉNYEZŐ FÜGGVÉNYÉBEN λ Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 15
NO KÉPZŐDÉS TÜZELÉS SORÁN II. Termikus (Zeldovich) Tüzelőanyag Cn. Hm-N + O 2 H 2 O+CO 2+N CO 2 H 2 O Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 16
TÜZELŐANYAG NITROGÉNJÉNEK KONVERZIÓJA λ Szén (fluid)tüzelésnél döntő N tartalom: 0, 2 -2 m/m% szegény dús Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 17
NO KÉPZŐDÉS TÜZELÉS SORÁN III. FENIMORE 1971 Termikus (Zeldovich) Prompt (Fenimore) Égés Tüzelőanyag C n. H m Cn. Hm-N + O 2 H 2 O+CO 2+N Cmn. H +R Cn H +m. O R 2 2 1 H 2 O+CO 2 R R+N 2 R-N+N R+ O 2 H 2 O+CO 2 H 2 O Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 18
PROMPT NO KELETKEZÉSE A TÜZELÉS SORÁN Láng elején: – – – lokális léghiány (még nem jó a keveredés) gyors felmelegedés (nem minden lángban) szénhidrogén molekula szétesik (krakkolódik) szénhidrogén gyök csak nitrogént talál (dús keverék) átmeneti molekula jön létre, pl. : • az átmeneti molekula általában ennél jóval bonyolultabb • jellemzően: ha a felmelegedés gyorsabb, mint a keveredés • jobb elkeveredéskor: a molekula elég Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 19
AZ ÁTLAGOS FAJLAGOS NOX KÉPZŐDÉS ÉRTÉKEI, G/GJ Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 20
N 2 O KÉPZŐDÉS f(Ttűztér) T opt: 800 -900°C (fluidra jellemző, alacsony) N tartalmú közti termékek (HCN) + kokszon lévő NO Koksz katalizál Főleg a szén illó tartalmából lesz Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 21
Erőművi nitrogén-oxid kibocsátás csökkentési módszerek PRIMER NOX KIBOCSÁTÁSCSÖKKENTŐ ELJÁRÁSOK Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 22
PRIMER NOX CSÖKKENTÉS Keletkezési feltételek kialakulásának gátlása: – – – magas T nagy τ sok O 2 nagy dt/dτ dús keverék katalizátorok termikus Prompt tüzelőanyag Redukáló környezet kialakítása: – CO koncentráció növelés (többfokozatú tüzelés) – elégetlen szén szemcse (többfokozatú tüzelés, fluid) – fluidágyban intenzív szilárd/gáz keveredés (cirkulációs fluid) Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 23
PRIMER NOX CSÖKKENTÉS Égési hőmérséklet csökkentése – adiabatikus égési hőmérséklet csökkentése • levegőhőmérséklet csökkentés (AECO ↑) • λ=1 -től távoli légfelesleg tényező • inert anyag bekeverés – füstgáz recirkuláció (Asug ↓ & Akonv ↑) – tényleges égési hőmérséklet csökkentése • intenzívebb hűtés (fajlagos tűztér terh. csökk. , α ↑ -FBC) • égés elnyújtása (többfokozatú tüz. , lassú bekeverés – spec. égő) • vízbefecskendezés O 2 koncentráció csökkentés – léghiányos égetés (többfokozatú tüz. ) – inert bekeverés Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 24
TÖBBFOKOZATÚ ÉGETÉS VÍZCSÖVES KAZÁNBAN Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 25
TÖBBFOKOZATÚ ÉGETÉS 0, 6< λ <0, 8 λ>1 Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 26
ALACSONY NOX KIBOCSÁTÁSÚ SAROKÉGŐ P: x 100 MW Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 27

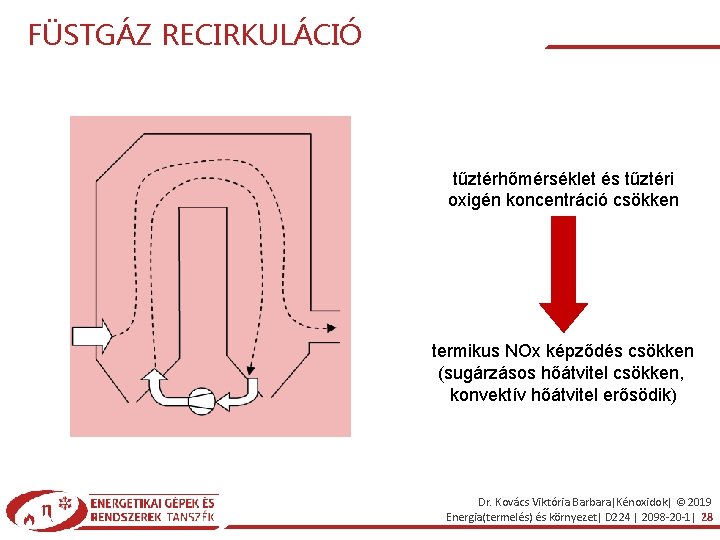

FÜSTGÁZ RECIRKULÁCIÓ tűztérhőmérséklet és tűztéri oxigén koncentráció csökken termikus NOx képződés csökken (sugárzásos hőátvitel csökken, konvektív hőátvitel erősödik) Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 28
NOX SZEGÉNY ÉGŐK λ λ λ Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 29
ELÉRHETŐ NOX EMISSZIÓ CSÖKKENÉS %-BAN NOx szegény égő Sarokégős pakura/gudro szénportüzelé n tüzelés s 10. . . 30% földgáztüzelés 20. . . 40% füstgáz recirkuláció 5. . . 15% 10. . . 35% 20. . . 70% égési levegő hőmérsékletének csökkentése 10. . . 40% 10. . . 30% 10. . . 60% kétfokozatú égetés 10. . . 30% — 30. . . 50% 35. . . 60% 40. . . 70% 50. . . 80% redukáló gázégő együtt Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 30
Erőművi nitrogén-oxid kibocsátás csökkentési módszerek SZEKUNDER NOX KIBOCSÁTÁSCSÖKKENTŐ ELJÁRÁSOK Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 31
SZEKUNDER NOX CSÖKKENTÉSI LEHETŐSÉGEK Száraz eljárások – SCR: szelektív katalitikus redukció (Talacsony +NH 3) – NSCR: nem-szelektív katalitikus redukció (+H 2, CO, Cx. Hy) – SNCR: szelektív nem-katalitikus redukció (T~1000°C +NH 3 +O 2) T<830°C befagy T>1100°C – kombinált SOx/ NOx leválasztás C Bergbau-Forschung eljárás: aktiv koksz katalizátor C 1. 2. NOx + NH 3 → N 2 + H 2 O max 150°C + C regenerálás: 80 -150°C Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 32
SZEKUNDER NOX CSÖKKENTÉSI LEHETŐSÉGEK Nedves eljárás: – kombinált SOx/ NOx leválasztás oxidáció mosás Kimosható Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 33
SZELEKTÍV KATALITIKUS REDUKCIÓ (SCR) Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 34
KATALIZÁTOR Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 35

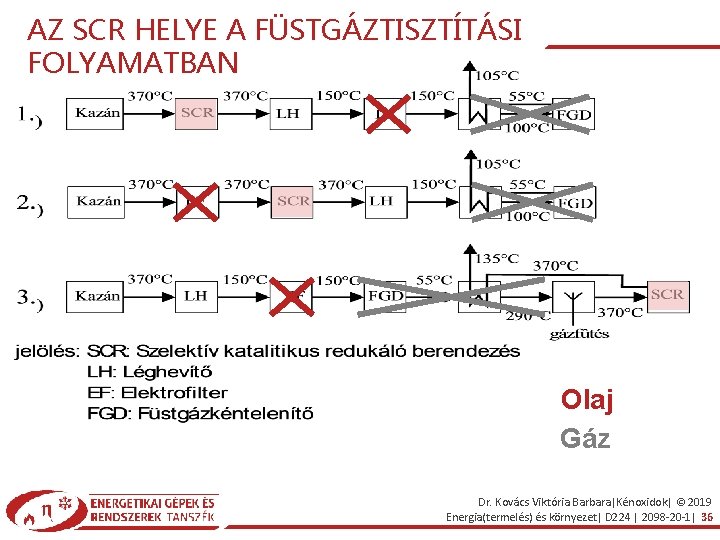

AZ SCR HELYE A FÜSTGÁZTISZTÍTÁSI FOLYAMATBAN Olaj Gáz Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 36
REDUKCIÓ AMMÓNIA IGÉNYE ammónia felesleg εNOx εNO=1 1 Nagyobb katalizátor Kisebb katalizátor ηNH 3=1 ηNH 3<1 ~1. 02 NH 3/NOx mólarány Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 37
KATALIZÁTORON ÁTSZÖKŐ NH 3 f=( ε, KATALIZÁTORMÉRET) 5 ppm (GER) Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 38
MELYIK ERŐMŰBEN MILYEN TECHNOLÓGIA VAN Bakonyi Erőmű Zrt. – nagyobb részt biomassza – faapríték és mezőgazdasági melléktermékek -, kisebb mértékben szén EF ISD Power Kft. – a kohógáz, a kamragáz, a földgáz, a fűtőolaj. NOX traszmissziós modellező rendszere van http: //www. isdpower. hu/dynamic/admr/emissziok. html Budapesti Erőmű Zrt. – Kelenföldi, Kispesti, Újpesti: földgáz X Mátrai Erőmű Zrt. – lignit, biomasszák, kevert hulladék (nedves mészköves fg kéntelenítés 93 -95%, EF {LURGI, HEG} 99, 5 -99, 7% leváasztás, SNCR ), http: //www. mert. hu/hu/levegotisztasag-vedelem MVM MIFÜ Miskolci Fűtőerőmű Kft. – földgáz X Dorogi Erőmű – szén, biomassza, földgáz kell vmi porleválasztó (veszélyeshulladék-égető SARPI Dorog Kft) Győri Erőmű Kft. – földgáz X Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1| 39
KÖSZÖNÖM A FIGYELMET! Dr. Kovács Viktória Barbara|Kénoxidok| © 2019 Energia(termelés) és környezet| D 224 | 2098 -20 -1|
