Energia słoneczna

W tej prezentacji multimedialnej chcemy przedstawić, dlaczego powinniśmy korzystać z odnawialnych źródeł energii, a w szczególności energii słonecznej. Przedstawimy zatem wady i zalety energii słonecznej.

są to Odnawialne źródła energii są to źródła, których używanie wiąże się z długotrwałym ich deficytem - ich zasób odnawia się w krótkim czasie.

docierająca na Ziemię w ciągu Energia słońca docierająca na Ziemię w ciągu 40 minut pokryłaby całoroczne zapotrzebowanie człowieka na nią. Jest ona najbezpieczniejszym źródłem energii z dotychczas poznanych i istniejących. Dlatego ludzie coraz częściej starają się wykorzystywać tę energię. Wykorzystywanie energii słonecznej, to także ochrona środowiska. Zmniejszamy zużycie ropy naftowej i innych niekorzystnych dla środowiska materiałów.

Około 40% promieniowania słonecznego dochodzącego do naszej planety jest odbijane przez atmosferę, 20% jest przez nią pochłaniane, a tylko 40% energii dociera do powierzchni Ziemi. Oświetlenie powierzchni naszej planety nie jest równomierne. Zależy od szerokości geograficznej, pory roku i pory dnia. Obliczono, że jednemu metrowi kwadratowemu powierzchni Ziemi Słońce dostarcza w ciągu dnia na naszej szerokości geograficznej średnio 2, 7 k. Wh energii. Jest to wartość równa energii, jaką uzyskujemy ze spalenia jednej trzeciej litra benzyny.

używa się do Energię słoneczną używa się do ogrzewania domów mieszkalnych zakładając ogniwa fotowoltaiczne zamieniające światło na prąd lub wykorzystując światło do ogrzewania wody w specjalnych zbiornikach umieszczonych na dachach zwanych kolektorami.

Energia słoneczna wykazuje wiele zalet do których należą: -nieograniczone zasoby -wszechobecność dostępu -najmniejszy ujemny wpływ na środowisko i brak emisji szkodliwych substancji -możliwość bezpośredniej konwersji na inne formy energii -łatwy montaż kolektorów

Kolektor czy „solar”? Czym one się różnią?

– urządzenie Kolektor słoneczny – urządzenie do konwersji energii promieniowania słonecznego na ciepło.

Ogniwo słoneczne, zwane potocznie „solarem” to element półprzewodnikowy, w którym następuje przemiana (konwersja) energii promieniowania słonecznego (światła) w energię elektryczną w wyniku zjawiska fotowoltaicznego.

Program priorytetowy dla przedsięwzięcia w zakresie odnawialnych źródeł energii ma na celu osiągnięcie następujących wskaźników: -wskaźniki rezultatu: produkcja energii cieplnej- 356 000 GJ/r(ok. 100 000 MWh/r) -wskaźniki oddziaływania: ograniczenie emisji CO 2 o ok. 35 600 ton/rok

Jak można uzyskać dotację na kolektory słoneczne w ramach NFOŚi. GW?

Informacje ogólne. Od 2010 do 2014 roku istnieje możliwość uzyskania 45% dotacji na instalacje solarne z kolektorami słonecznymi. Dotacja udzielana jest w formie umarzanego w 45% kredytu, którego udzielają Banki Spółdzielcze w całym kraju oraz Bank Ochrony Środowiska. Jednostkowy koszt kwalifikowany nie może przekroczyć 2500 zł brutto w przeliczeniu na 1 m 2 całkowitej powierzchni kolektora.

Kto może uzyskać taką pomoc? - osoby fizyczne posiadające prawo do dysponowania jednorodzinnym lub wielorodzinnym budynkiem mieszkalnym - wspólnoty mieszkaniowe - rolnicy (tylko na gospodarstwo domowe)

Co kwalifikuje się na dofinansowanie? -Koszty projektu budowlano-wykonawczego rozwiązania technologicznego dotyczącego montażu instalacji do przygotowania ciepłej wody użytkowej - Koszty nabycia nowych instalacji kolektorów słonecznych - Koszty zakupów ciepłomierza -Koszty montażu kolektora słonecznego z odpowiednim certyfikatem (jeżeli kolektor nie posiada certyfikatu to i pozostałe koszty nie są kwalifikowane).

Formy dofinansowania. -Dotacja jest częściową spłatą kredytu bankowego realizowana za pośrednictwem banku na podstawie zawartej umowy o współpracy.

Warunki dofinansowania. -Środki z kredytu z dotacją wypłacane są bezgotówkowo. - Wysokość kredytu wynosi do 100% kosztów kwalifikowanych przedsięwzięcia. - Bank ustanawia zabezpieczenie udzielonego kredytu. -Dotacja wypłacana jest po potwierdzeniu przez bank zrealizowania przedsięwzięcia oraz osiągnięcia efektu ekologicznego.

Procedura wyboru przedsięwzięć. -Wnioski o dotację wraz z wnioskami o kredyt rozpatrywane są w trybie ciągłym, według kolejności wpływu. - Spłata części kapitału kredytu następuje poprzez przekazanie dotacji przez NFOŚi. GW na podstawie wystąpienia banku potwierdzającego zrealizowanie przedsięwzięcia.

Plusy programu dopłat do kolektorów wg Grzegorza Wiśniewskigo – prezesa IEO -Dłuższa perspektywa trwania programu stwarza pozytywny bodziec w zakresie kształtowania się polskiego rynku solarnego (wymogi jakościowe instalacji kolektorów, ilość zainteresowanych). -Zwiększenie ilości miejsc pracy w tym sektorze (2 tys. etatów). -Udostępnienie beneficjentom w sumie 300 mln zł. - Złożono już 5 tys. Wniosków, a docelowo ma objąć 50 tys. Gospodarstw domowych.

Czy warto montować kolektory słoneczne w Polsce? Istnieje opinia, iż budowa kolektorów słonecznych w naszym kraju mija się z celem, a jednak nie brakuje chętnych inwestujących w tego typu rozwiązania. Czy zatem montaż kolektorów słonecznych należy do opłacalnych przedsięwzięć w kraju, w którym dni słoneczne należą do rzadkości?

W okresie od marca do października dobrze dobrany system solarny zapewnia nawet 80 -90% zapotrzebowania na ciepłą wodę, a w miesiącach letnich 100%. W zimniejszych miesiącach kolektory potrzebują 2 -3 godzin w ciągu dnia, aby ogrzać wodę o kilka stopni. Największe oszczędności, zwracające się po kilku latach obserwuje się zwłaszcza w domach wielorodzinnych, gdzie zużycie wody jest większe.

Wybierając miejsce na kolektory słoneczne pamiętaj o. . . wytrzymałym dachu. Kolektor wypełniony cieczą ma pewną masę, więc konstrukcja dachu musi mieć odpowiednią wytrzymałość. W przypadku montażu kilku kolektorów może być konieczne wykonanie dodatkowej konstrukcji wsporczej. . swobodnym dostępie dla serwisanta. Często zapomina się o tym, że kolektor to tylko urządzanie i wymaga zapewnienia swobodnego dostępu do niego na wypadek awarii. Taki dostęp serwisowy jest niezbędny i montując kolektor słoneczny, trzeba go uwzględnić.

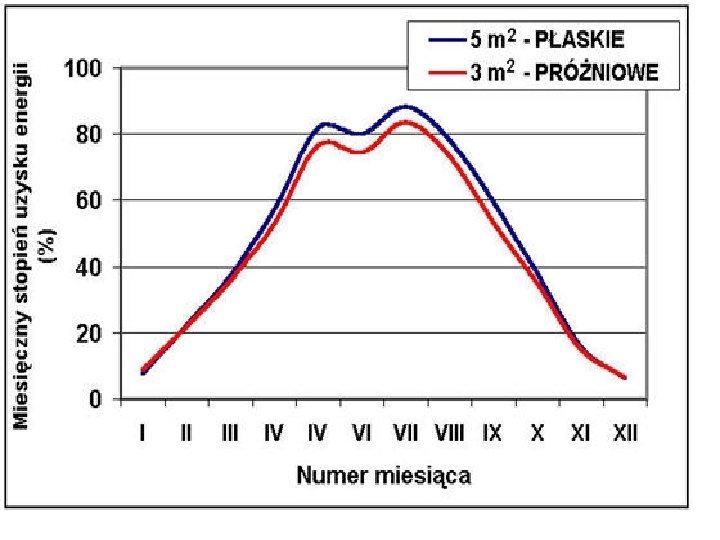

PORÓWNANIE KOLEKTORÓW SŁONECZNYCH

RODZAJE KOLEKTORÓW SŁONECZNYCH: • • PŁASKI PRÓŻNIOWY

PŁASKI KOLEKTOR SŁONECZNY

• Głównym ich zadaniem jest absorbcja światła słonecznego za pomocą płyty miedzianej lub aluminiowej pokrytej specjalną powłoką zwiększającą rejestrowanie promieni słonecznych. Płyta ta zapewnia wysoką trwałość i sprawność kolektora przez długi czas użytkowania. Jako powłokę absorbującą najczęściej wykorzystywany jest czarny chrom używany w starszych generacjach lub tlenek tytanu stosowany w najnowocześniejszych technologiach.

• Po spodniej stronie kolektora płaskiego zamontowane są kanały przepływowe, w których krąży niezamarzająca ciecz doskonale przewodząca ciepło. Całość umieszczona jest w aluminiowej oprawie, która od spodu izolowana jest wełną mineralną lub poliuretanem. Od góry obudowa przykryta jest hartowanym szkłem odpornym na masę zalegającego śniegu lub na gradobicie. Szkło charakteryzuję się wysoką odpornością na niekorzystne warunki atmosferyczne.

SCHEMAT BUDOWY KOLEKTORA PŁASKIEGO a) b) c) d) rama gięta z profilu aluminiowego izolacja cieplna meander miedziany z absorberem przezroczyste przykrycie ze specjalnego szkła solarnego

• Kolektor jest zbudowany jako konstrukcja monoblokowa, zazwyczaj nierozbieralna. Składa się z obudowy nośnej mocującej wszystkie elementy, wykonanej zazwyczaj jako suma elementów z aluminiowo- cynkowej blachy dennej, ramy profilowej z aluminium oraz profilu uszczelniającego bądź spełniającego tą samą funkcję kątownika ozdobnego.

PRÓŻNIOWY KOLEKTOR SŁONECZNY

• Kolektory próżniowe charakteryzują się ok. 30% większym uzyskiem energii w porównaniu z kolektorami płaskimi oraz łatwością przeprowadzania napraw i konserwacji dzięki możliwości wymiany pojedynczych rurek w przypadku ich uszkodzenia. Jedną z podstawowych jest dosyć duża kruchość i skłonność do pękania rur. W przypadku kolektorów „heatpipe” mają one dosyć długi okres rozruchowy, podczas którego następuje podgrzanie rurki z freonem do momentu wytworzenia w niej ciśnienia roboczego.

Kolektory próżniowe CPC lub OPC Produkt zbudowany jest z rur szklanych (swą obudową przypomina termos) Próżnia jest na trwałe zalana szkłem. Wewnątrz rur znajdują się rurki miedziane lub ze stali szlachetnej w kształcie litery U. Budowa kolektora próżniowego CPC lub OPC Kolektor próżniowy zbudowany jest następujących elementów: - zwierciadła, lustra CPC (Paradigma) lub OPC (Euronom) - rur próżniowych z absorberem (vacum tubes) - orurownia z miedzi lub stali - obudowy kolektora.

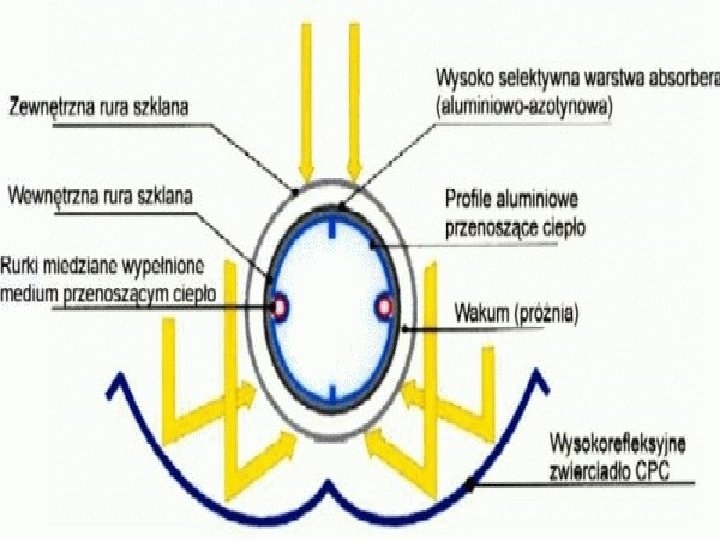

SCHEMAT BUDOWY KOLEKTORA PRÓŻNIOWEGO

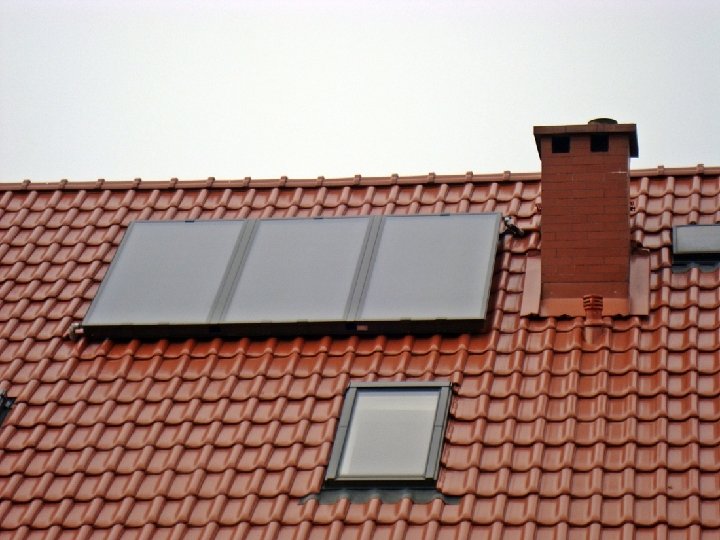

Kolektory w naszej okolicy.

Solar na domku jednorodzinnym w Braniewie.

Solar na domku jednorodzinnym w Braniewie.

Kolektor na domku jednorodzinnym w Lubominie.

Solar przy drodze 51 z Dobrego Miasta do Olsztyna.

Solary w parku w Lubominie.

Prezentacja powstała w ramach projektu Szkoła Pełna Energii koordynowanej przez Centrum Edukacji Obywatelskiej.

Prezentację przygotowali następujący uczniowie klasy IIA Gimnazjum im. Jana Pawła II w Pieniężnie: Bagan Roksana Gruchała Daria Janusz Joanna Kisyk Magda Krysiuk Karolina Kucewicz Igor Kuziuta Mateusz Malko Dominika Pieniężno 2011
