Energia solar cilindro parablica Projecte 4 t ESO

Energia solar cilindro parabòlica Projecte 4 t ESO

Índex General Funcionament. n Elements. n Instal·lació. n Tubs de vidre. n Centrals de cilindre parabòlic. n Projecte de Borges Blanques. n

Funcionament

n Concentració d’uns rajos solars en uns tubs receptors d’alta eficiència tèrmica localitzats en la línea focal del cilindre. n En aquests tubs l’oli sintètic, és escalfat per els rajos solars escalfats a una temperatura de 400 Cº. n L’oli és bombejat pels intercanviadors de calor per conduir el vapor. n La calor es converteix en electricitat en una turbina de vapor convencional. http: //www. psa. es/webesp/areas/cilindroparabolica/images/figura 01. jpg

http: //www. solarmillennium. de/upload/pdf/Andasol 1 -3 spanisch. pdf

Reflector n La superfície especular s’aconsegueix a través de pel·lícules de plata o d’alumini dipositades sobre un suport que els hi dóna rigidesa. http: //www. ecoterra. org/bd_imagenes/0000738. jpg

Elements

Tub absorbidor n Consta de dos tubs concèntrics separats per una capa de buit. Al interior, per on circula el líquid que s’escalfa, és metàl·lic, i l’exterior, de vidre. El líquid de treball que circula per el tub interior és diferent segons la tecnologia. http: //www. sevillapress. com/photos/00005714 -constrain-400 x 400. jpeg

El sistema de seguiment del sol n El més comú consisteix en un sistema que rota els reflectors del cilindre parabòlic del col·lector al voltant d’un eix. http: //blogs. salleurl. edu/robotica/files/2009/07/plantasolar. png

L’estructura mecànica n La funció és donar rigidesa al conjunt d’elements que el componen. http: //www. oni. escuelas. edu. ar/2005/GCBA/803/es/img/073. jpg

Elements: http: //desenchufados. soygik. com/wp-content/uploads/2008/11/esquema-de-funcionamiento. jpg

Instal·lació

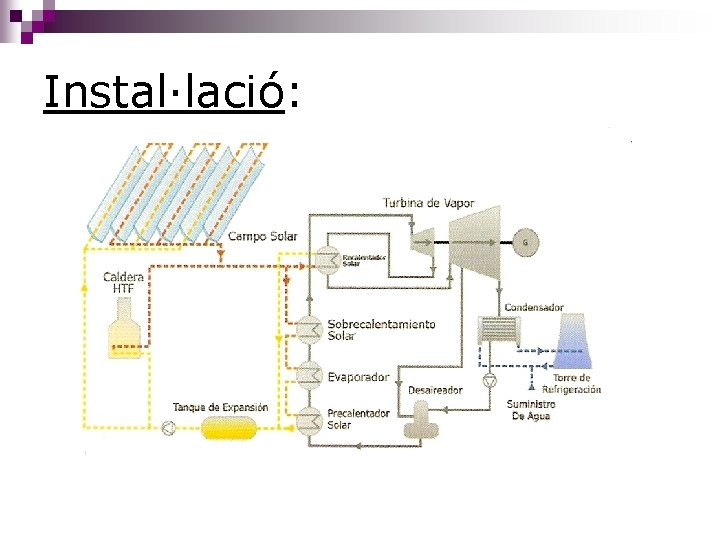

Esquema d’instal·lació: n n La configuració més simple produeix electricitat només durant les hores de sol. Altres mètodes que permeten la gestionabilitat de l’electricitat produïda quan la línia elèctrica no existeix: - Emmagatzematge - Hibridació

Instal·lació:

Tubs de vidre n. Inici n. Funcionament n. Manteniment

El seu inici ¨ Estudis d’Alemanya i Austràlia van experimentar aquesta tecnologia amb èxit. ¨ Aquesta tecnologia ara és utilitzada per països com Alemanya, Angleterra, Canadà i Xina. ¨ La tecnologia que abans era cara és assequible. http: //www. thermosol. com. mx/ingles/img/tubo. De. Vidrio. jpg

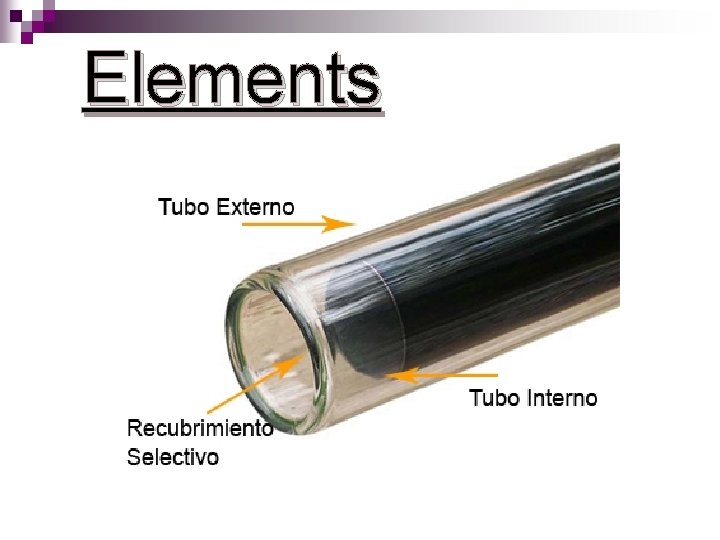

Funcionament ¨ El tub extern es compon per un vidre borosilicat, un vindre molt resistent. ¨ Aquest tub permet que els raig de llum passin a través del tub de vindre interior. ¨ Després l’aire és retirat a l’espai entre els dos tubs de vidre per formar un buit. ¨ Aquest buit elimina la pèrdua de calor per conducció i per convecció. http: //www. lainesinasolar. com/colectoresvacio 03. gif

Manteniment del buit ¨ Un captador de bari està exposat a altes temperatures. ¨ Això fa que la part inferior del tub de buit sigui recobert per una capa pura de bari. ¨ El color plata a la capa de bari també proporciona un indicador visual clar de la situació de buit. ¨ Això fa que sigui fàcil determinar si un tub està funcionant correctament. http: //www. energianueva. com/calef/tubos 2. jpg

Elements

Centrals de cilindres parabòlics • • Les centrals de cilíndres parabòlics a Espanya: - Sanlúcar la Mayor(Solnova 1 i Solnova 3) - Llanos de Calahorra (Andasol, 1, , 2 i 3) Les centrals de cilíndres parabòlics al món: - Nevada Solar One( Las Vegas)

http: //teleobjetivo. org/wp-content/uploads/2008/10/andasol. jpg ANDASOL n Andasol és un complex solar en fase de construcció a Aldeire i La Calahorra. n Consta de tres centrals de cilindres parabòlics, de 50 MW cadascuna, cridades Andasol-1, Andasol-2 i Andasol-3. n Inversió de 260 milions d'euros per a cada planta. n Superades per SEGS VIII i SEGS IX (90 MWe cadascuna) construïdes a Califòrnia. n Subministraran electricitat a 250. 000

ANDASOL 1, 2 i 3 n Centrals termosolars; utilitzen la calor del Sol per a escalfar i evaporar aigua, que després acciona una turbina de vapor. n Cada una ocupa una 510. 000 metres quadrats i genera una potència de 50 MW (178. 000 MWh d'energia a l'any). n Disposen d'un acumulador de calor cadascuna, que permet que les seves turbines de vapor segueixin funcionant quan no hi ha llum solar. n Cost de 260 milions d'euros cadascuna. n Produiran energia per a unes 250. 000 llars.

ANDASOL 1

ANDASOL 2

ANDASOL 3

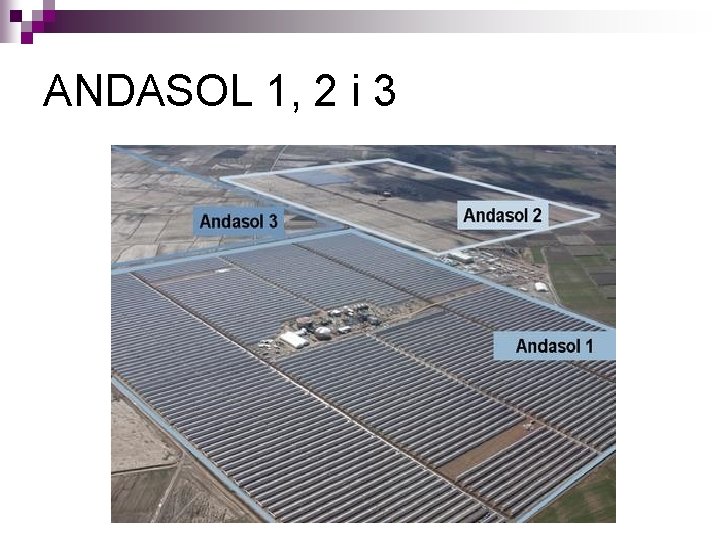

ANDASOL 1, 2 i 3

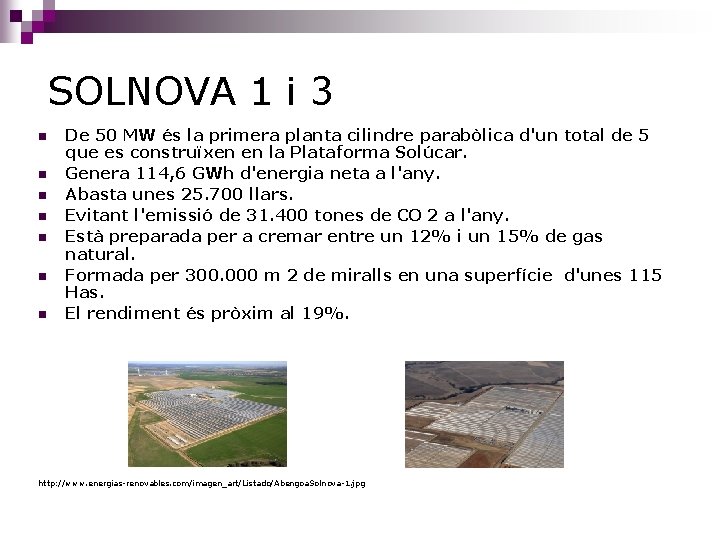

SOLNOVA 1 i 3 n n n n De 50 MW és la primera planta cilindre parabòlica d'un total de 5 que es construïxen en la Plataforma Solúcar. Genera 114, 6 GWh d'energia neta a l'any. Abasta unes 25. 700 llars. Evitant l'emissió de 31. 400 tones de CO 2 a l'any. Està preparada per a cremar entre un 12% i un 15% de gas natural. Formada per 300. 000 m 2 de miralls en una superfície d'unes 115 Has. El rendiment és pròxim al 19%. http: //www. energias-renovables. com/imagen_art/Listado/Abengoa. Solnova-1. jpg

ABENGOA SOLAR n Actualment s’estan desarrollant 50 MW cada una en la plataforma Solúcar, Sanlúcar la Mayor, Sevilla, Espanya. http: //www. treehugger. com/abengoa%20 solar%20 plant-jj-001. jpg

NEVADA SOLAR ONE n Capacitat nominal de 64 MW i capacitat màxima de 75 MW, a partir de juny de 2007. n Inversió de $ 266 milions de dòlars. n Producció d'electricitat: 134 milions de quilowatts hora a l'any. n És la segona planta d'energia solar tèrmica construïda als Estats Units.

PROJECTE A LES BORGES BLANQUES http: //www. sunergygroup. net/imagenes/referencias/high/borgesblanques 1/3. jpg

Cilindre parabòlic a Borges Blanques Abantia juntament amb Emte, és la promotora de la instal·lació n La planta se situarà al costat de les vies de l’AVE i la carretera de Juneda n Tindrà una superfície de 70 hectàries. n

Durant la construcció hi treballaran un centenar de persones, quan ja estigui construït es generaran uns 35 llocs de treball n En total la inversió és de 130 milions d’euros n http: //www. sunedison. es/images/alamosa-mar-de-panales-solares. jpg
