ENERGIA ELECTROMAGNTICA EN TELEDETECCIN Definicin Propiedades Espectro Electromagntico
- Slides: 33
ENERGIA ELECTROMAGNÉTICA EN TELEDETECCIÓN Definición Propiedades Espectro Electromagnético Interacción

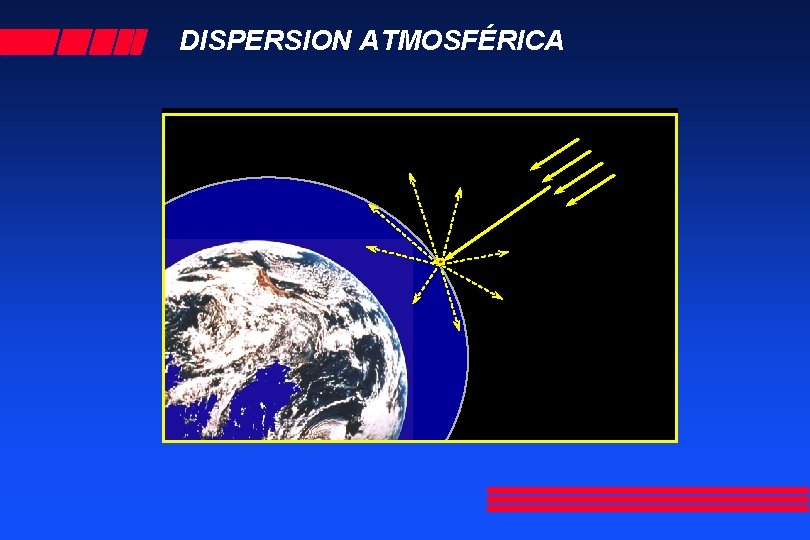

DISPERSION ATMOSFÉRICA
MECANISMOS DE INTERACCIÓN ENTRE ENERGÍA ELECTROMAGNÉTICA Y MATERIA Energía incidente Dispersada Reflejada Emitida Absorbida Transmitida y refractada
ENERGÍA ELECTROMAGNÉTICA La energía electromagnética se refiere a toda la energía que se mueve a la velocidad de la luz en un patrón ondular armónico
PATRON ARMÓNICO Se refiere a ondas que ocurren en intervalos de tiempo iguales
PROPAGACIÓN DE LA ENERGÍA El concepto de onda explica como se propaga la energía
PROPIEDADES Las ondas electromagnéticas pueden ser descriptas en términos de: Velocidad Longitud Frecuencia
VELOCIDAD Es comúnmente referida a la velocidad de la luz (C) 8 C = 3 X 10 m / Seg.
LONGITUD DE ONDA λ La longitud de onda (λ )es la distancia desde cualquier punto sobre un ciclo a la misma posición del próximo ciclo

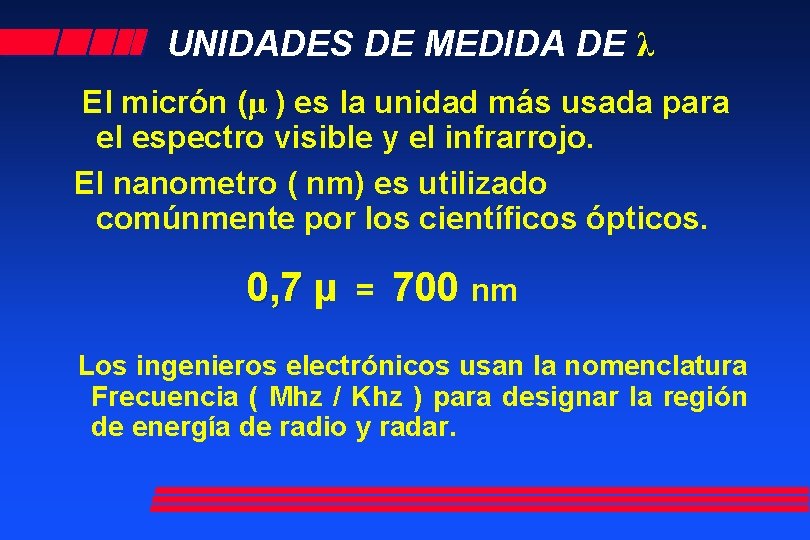

UNIDADES DE MEDIDA DE λ El micrón (μ ) es la unidad más usada para el espectro visible y el infrarrojo. El nanometro ( nm) es utilizado comúnmente por los científicos ópticos. 0, 7 μ = 700 nm Los ingenieros electrónicos usan la nomenclatura Frecuencia ( Mhz / Khz ) para designar la región de energía de radio y radar.
EMISOR UTÓPICO DE RADIACIÓN ELECTROMAGNÉTICA
ENERGÍA ELECTROMAGNÉTICA

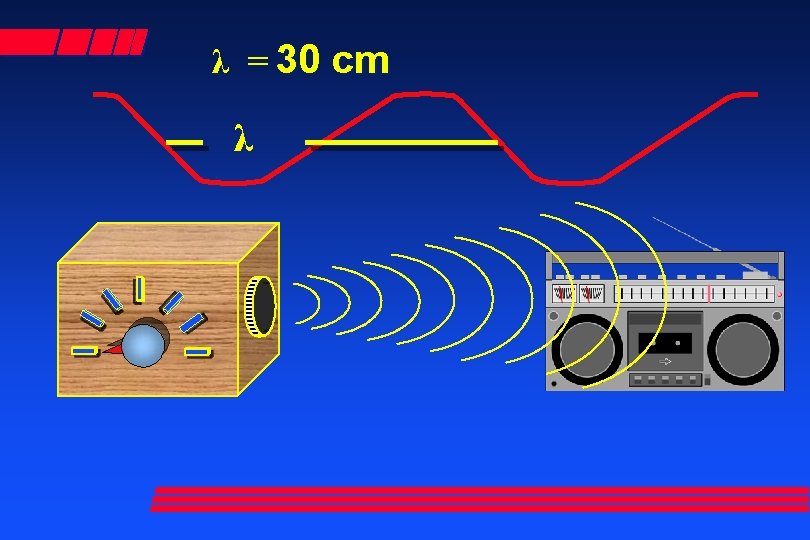

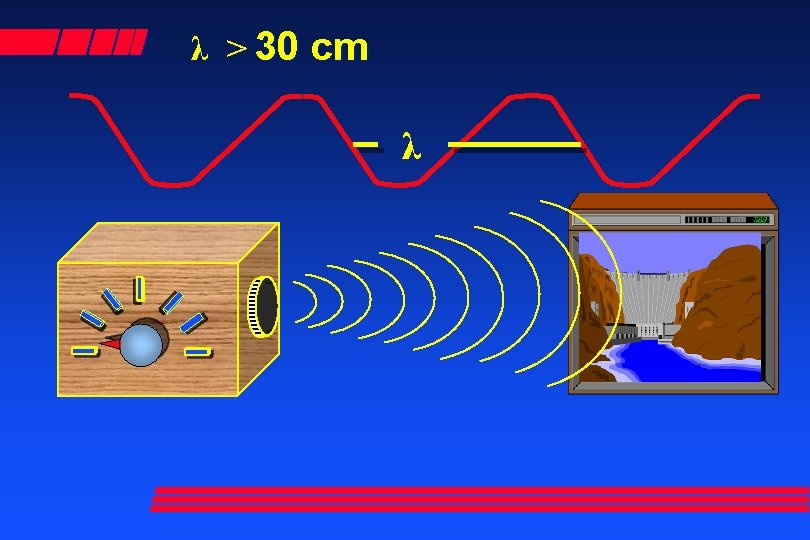

λ = 0, 1 a 30 cm. λ
λ 3 a 5 mm / 8 a 14 mm λ IR Termal
λ = 0, 7 a 3, 0 nm λ IR Fotográfico
λ 0, 6 a 0, 7 nm λ
λ 0, 5 a 0, 6 nm λ

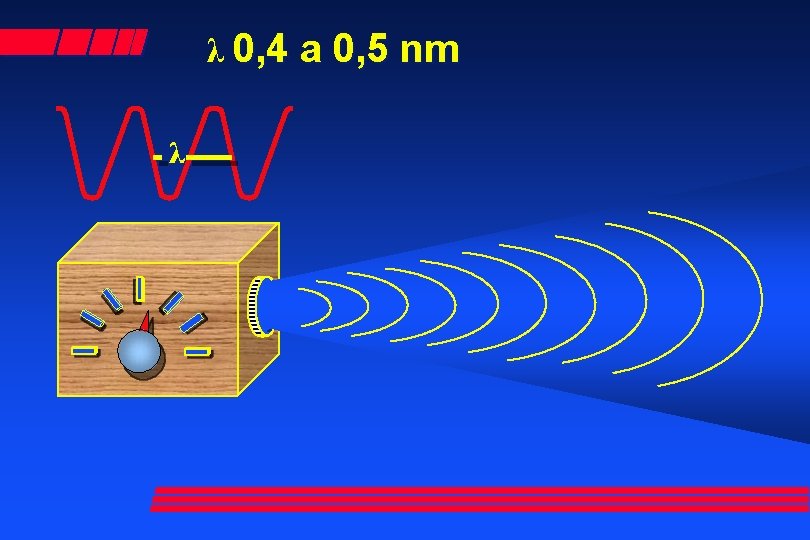

λ 0, 4 a 0, 5 nm λ
λ = 0, 3 a 0, 4 nm λ rayos UV
λ 0, 03 a 3, 0 nm λ rayos x
λ 0, 03 nm λ rayos g
RADIACIÓN Interacción con la materia La radiación electromagnética que choca con la materia (sólido, líquido o gas) se llama : RADIACIÓN INCIDENTE
RADIACIÓN TRANSMITIDA La transmisión a través de medios de diferentes densidades ( por Ej. : aire agua) causa un cambio en la velocidad de la radiación electromagnética. La relación entre las dos velocidades se conoce como índice de refracción

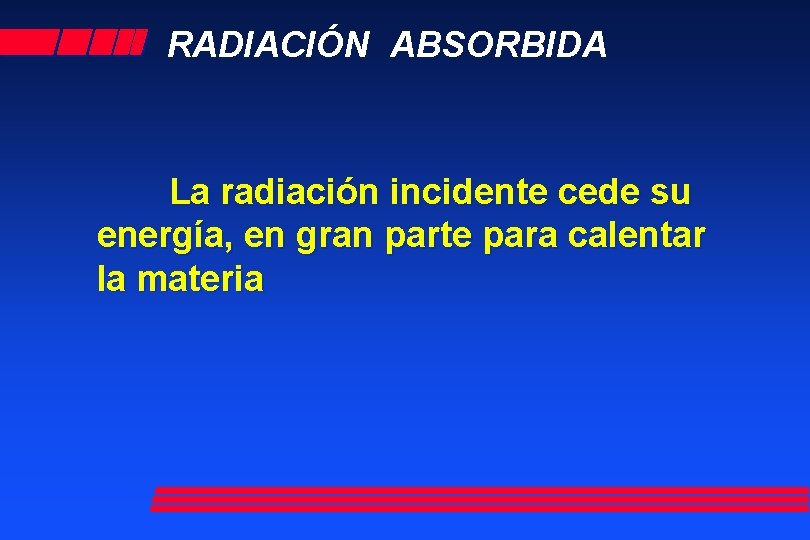

RADIACIÓN ABSORBIDA La radiación incidente cede su energía, en gran parte para calentar la materia
RADIACIÓN EMITIDA Esta radiación es emitida por la sustancia, generalmente con longitudes de onda mayores como función de su estructura y temperatura
RADIACIÓN DISPERSADA La energía se deflecta en todas las direcciones. Superficies con relieve o rugosidades comparables con la longitud de onda de la energía incidente, produce dispersión

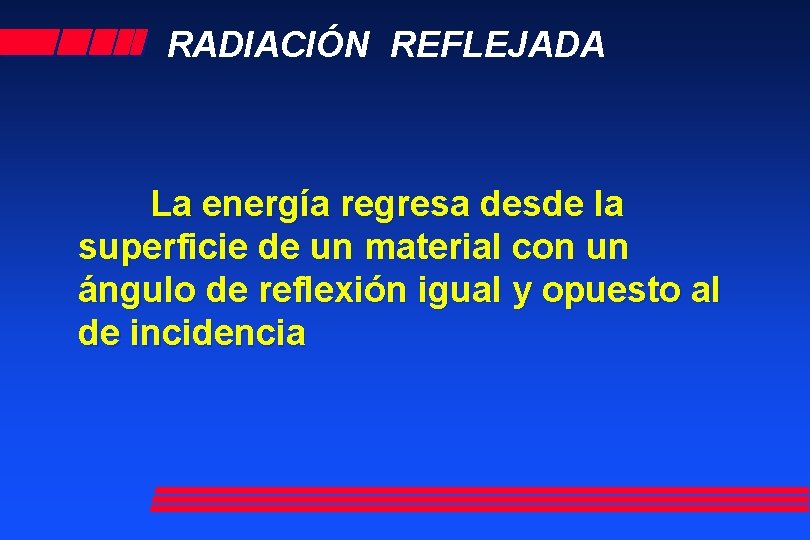

RADIACIÓN REFLEJADA La energía regresa desde la superficie de un material con un ángulo de reflexión igual y opuesto al de incidencia
FENÓMENOS DE SUPERFICIE EMISIÓN DISPERSIÓN REFLECCIÓN Esta interacción esta determinada básicamente por las propiedades de la partícula tal como color y rugosidad

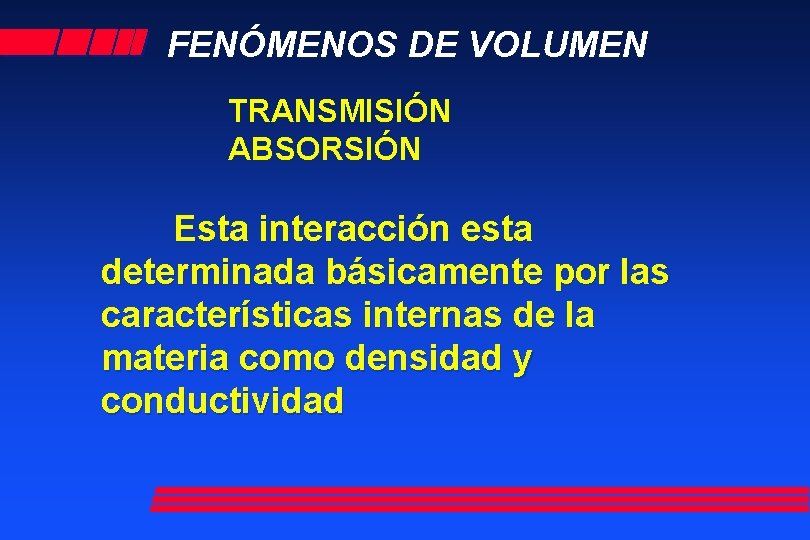

FENÓMENOS DE VOLUMEN TRANSMISIÓN ABSORSIÓN Esta interacción esta determinada básicamente por las características internas de la materia como densidad y conductividad
SUPERFICIE Y VOLUMEN La combinación particular de superficie y volumen en cualquier material, depende de la longitud de onda de la radiación electromagnética y las propiedades específicas de ese material
MATERIA Y ENERGÍA Esta interacción de materia y energía está registrada sobre las imágenes de sensores remotos, a través de la cual se puede interpretar las características de la materia
