ENERGI DAN POTENSIAL LISTRIK Surya Agung Kurnia 135060300111059

ENERGI DAN POTENSIAL LISTRIK Surya Agung Kurnia 135060300111059 1

ENERGI POTENSIAL B qo ds F E A qo Gaya Listrik : Usaha oleh gaya listrik : Perubahan energi potensial : Beda Potensial : 2

Energi Potensial • Membawa muatan positif dari infinity ke bidang muatan positif lain membutuhkan kerja. Pekerjaan dilakukan oleh sumber eksternal yang bergerak muatan ke posisi. Jika sumber dirilis cengkeramannya pada muatan, muatan akan mempercepat, mengubah energi potensial menjadi energi kinetik. • Energi potensial dari sebuah sistem ditemukan dengan mencari pekerjaan yang dilakukan oleh sumber eksternal dalam posisi muatan.

POTENSIAL Beda Potensial : Beda potensial VB - VA sama dengan usaha yang dilakukan untuk memindahkan satuan muatan uji positip dari titik A ke titik B tanpa mengubah energi kinetiknya. ? Potensial pada suatu titik : Satuan Potensial Listrik dalam SI : volt 1 V = 1 J/C Satuan energi di dalam Fisika Atom/Inti : elektron volt Besar perubahan energi elektron (proton) ketika melewati beda potensial sebesar 1 V 1 e. V = 1. 6 x 10 -19 CV = 1, 6 x 10 -19 J 4

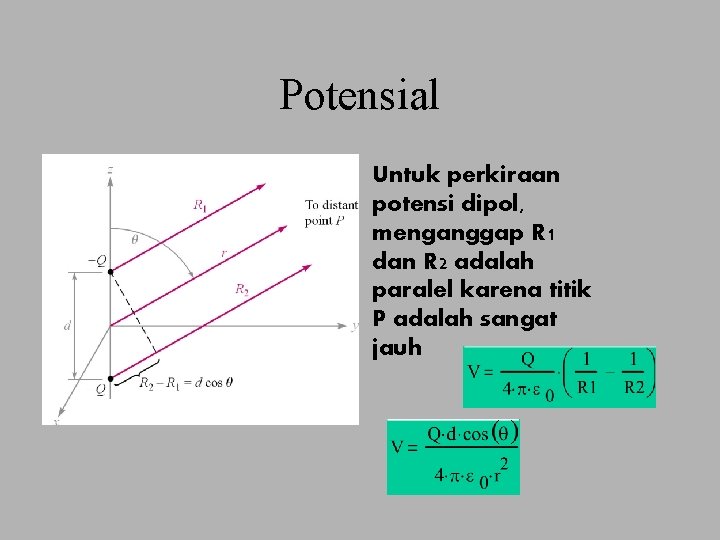

Potensial Untuk perkiraan potensi dipol, menganggap R 1 dan R 2 adalah paralel karena titik P adalah sangat jauh

BEDA POTENSIAL DI DALAM MEDAN LISTRIK HOMOGEN E A B d VB < VA Jika qo bergerak dari A ke B : Muatan positip energi potensialnya berkurang, dipercepat ke kanan. Muatan negatip energi potensialnya bertambah dipercepat ke kiri 6

BAGAIMANA APABILA S TIDAK SEJAJAR E ? E C s A B d Jika muatan uji qo bergerak dari A ke C : = DU(AB) VB - VA = VC - VA BC adalah ekuipotensial VB = VC Bidang ekuipotensial adalah himpunan titik-titik yang tersebar secara kontinyu dan memiliki potensial yang sama. 7

POTENSIAL LISTRIK OLEH MUATAN TITIK B q ds dr { r. B r A q Energi potensial sepasang muatan Potensial oleh beberapa muatan titik q’ r q Usaha untuk membawa muatan q’ dari jauh tak hingga ke titik sejauh r dari muatan q Jumlah potensial oleh masing-masing muatan 8

POTENSIAL LISTRIK OLEH SEBARAN MUATAN KONTINYU P r dq Untuk muatan garis : dq = ldl Q Muatan persatuan panjang Elemen panjang Untuk muatan bidang : dq = sd. A Muatan persatuan luas Elemen luas Untuk muatan ruang : dq = rd. V’ Muatan persatuan volume Elemen volume 9

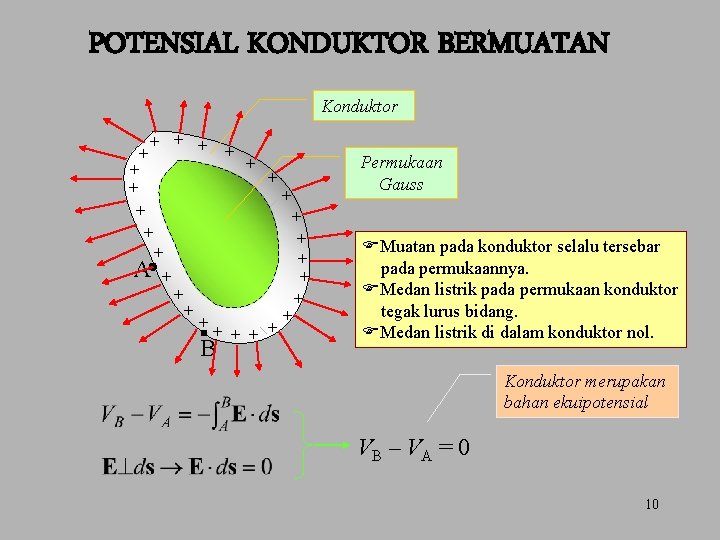

POTENSIAL KONDUKTOR BERMUATAN Konduktor + + + + + A + + + B + + + Permukaan Gauss FMuatan pada konduktor selalu tersebar pada permukaannya. FMedan listrik pada permukaan konduktor tegak lurus bidang. FMedan listrik di dalam konduktor nol. Konduktor merupakan bahan ekuipotensial VB – VA = 0 10

Potensi Bidang Charge Titik • Misalkan V = 0 di tak terhingga • Permukaan ekipotensial: – Permukaan terdiri dari semua titik yang memiliki potensi yang sama

Medan potensial dari muatan titik tunggal A |r - r 1| Q 1 Move A from infinity

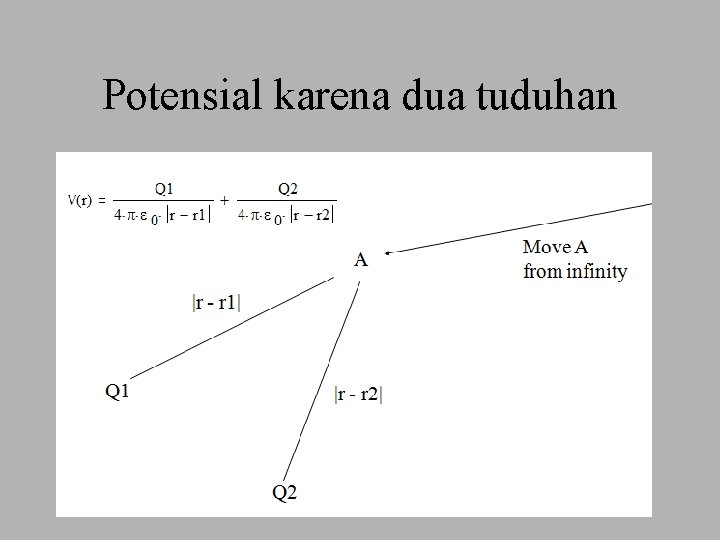

Potensial karena dua tuduhan

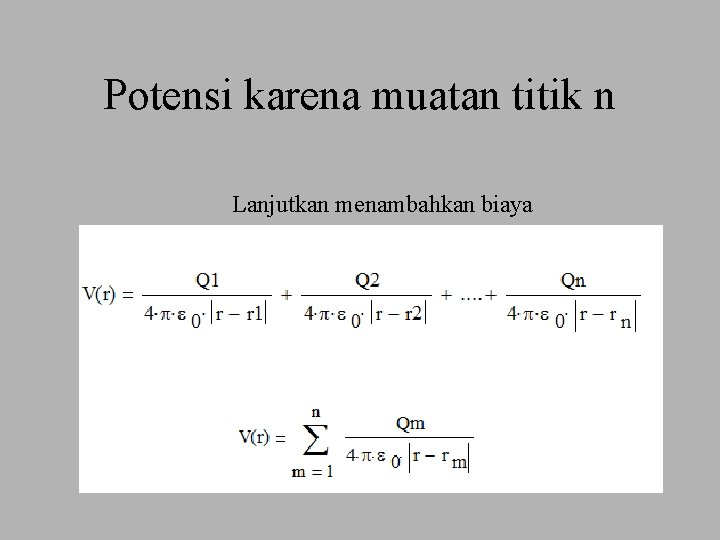

Potensi karena muatan titik n Lanjutkan menambahkan biaya

Berpotensi sebagai muatan titik menjadi tak terbatas

Potensial Untuk perkiraan potensi dipol, menganggap R 1 dan R 2 adalah paralel karena titik P adalah sangat jauh
