Energi dan Potensial Listrik NAMA ADITYA DESTA PRANATA

Energi dan Potensial Listrik NAMA : ADITYA DESTA PRANATA Nim : 135060301111009

GAYA KONSERVATIF Kerja yang dilakukan oleh gaya konservatif memiliki sifat-sifat berikut: 1. Dapat dinyatakan sebagai perbedaan antara nilai awal dan nilai akhir dari energi potensial. 2. Bersifat reversibel (bisa bolak-balik). 3. Tidak tergantung pada lintasan benda tapi pada titik awal dan titik akhir lintasan. 4. Ketika titik awal dan akhir sama, kerja total yang dihasilkan sama dengan nol.

ENERGI POTENSIAL Gaya listrik yang disebabkan oleh sekumpulan muatan yang diam adalah gaya konservatif. Kerja W yang dilakukan oleh gaya listrik tersebut pada sebuah partikel bermuatan yang bergerak dalam medan listrik dapat dinyatakan oleh fungsi energi-potensial U. Wa b = Ua – Ub = –(Ub – Ua) = – U

ENERGI POTENSIAL LISTRIK PADA MEDAN LISTRIK HOMOGEN Sebuah medan listrik homogen yang mengarah ke bawah menggerakkan sebuah gaya ke bawah dengan besar F = q 0 E pada sebuah muatan uji positif q 0. Kerja W yang dilakukan oleh medan listrik homogen adalah hasil kali dari besarnya gaya dan komponen pergeseran d dalam arah gaya tersebut. Wa b = Fd = q 0 Ed Kerja ini positif karena gaya tersebut bergerak dalam arah yang sama seperti pergeseran muatan uji. Kerja ini dapat dinyatakan dengan sebuah fungsi energi potensial U. U = q 0 Ey

ENERGI POTENSIAL LISTRIK PADA MEDAN LISTRIK HOMOGEN

ENERGI POTENSIAL LISTRIK PADA MEDAN LISTRIK HOMOGEN

ENERGI POTENSIAL LISTRIK MUATAN TITIK Energi potensial listrik untuk dua muatan titik q dan q 0 yang terpisah sejauh r adalah U = 1 qq 0 4 o r Energi potensial ini positif jika muatan q dan q 0 mempunyai tanda yang sama, dan energi potensial ini negatif jika mempunyai tanda yang berlawanan.

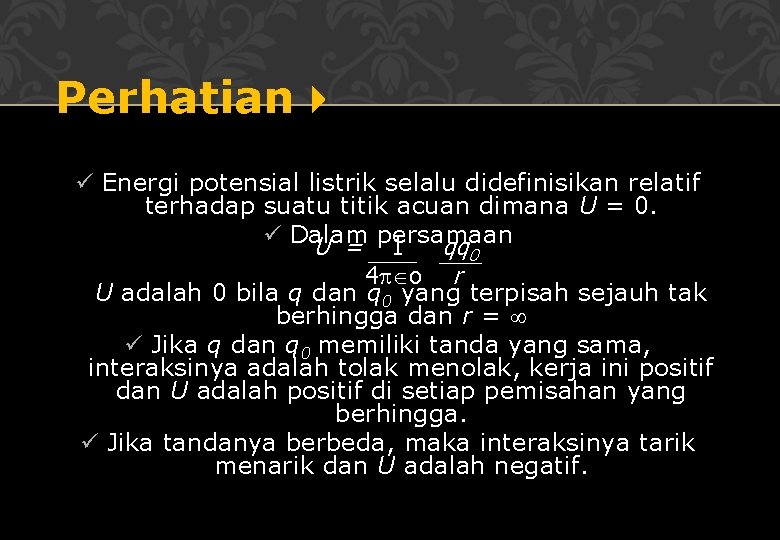

Perhatian ü Energi potensial listrik selalu didefinisikan relatif terhadap suatu titik acuan dimana U = 0. ü Dalam persamaan U = 1 qq 0 4 o r U adalah 0 bila q dan q 0 yang terpisah sejauh tak berhingga dan r = ü Jika q dan q 0 memiliki tanda yang sama, interaksinya adalah tolak menolak, kerja ini positif dan U adalah positif di setiap pemisahan yang berhingga. ü Jika tandanya berbeda, maka interaksinya tarik menarik dan U adalah negatif.

ENERGI POTENSIAL LISTRIK BEBERAPA MUATAN TITIK Energi potensial listrik untuk sebuah muatan titik q 0 dalam medan listrik dari sekumpulan muatan qi diberikan oleh U = q 0 q 1 + q 2 + q 3 +. . . = q 0 qi 4 o r r r 4 o i ri dimana ri adalah jarak dari qi sampai q 0. Jika q 0 berada tak berhingga jauhnya dari semua muatan lainnya, maka U = 0.

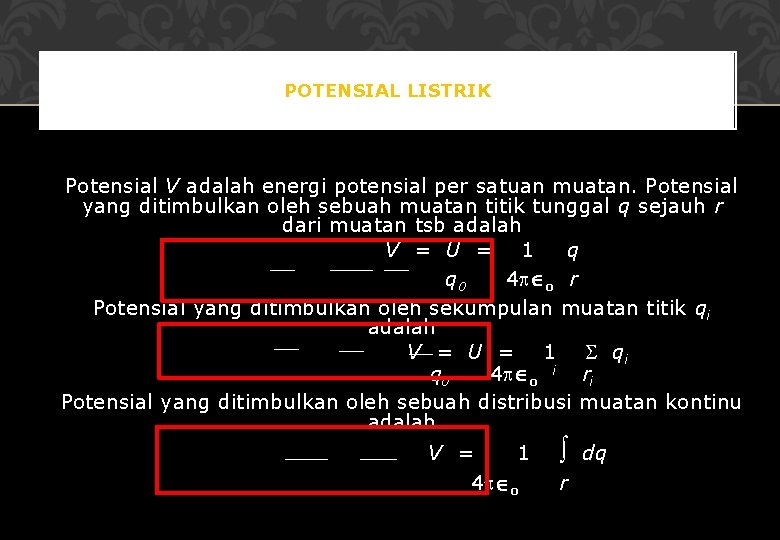

POTENSIAL LISTRIK Potensial V adalah energi potensial per satuan muatan. Potensial yang ditimbulkan oleh sebuah muatan titik tunggal q sejauh r dari muatan tsb adalah V = U = 1 q q 0 4 o r Potensial yang ditimbulkan oleh sekumpulan muatan titik qi adalah V = U = 1 qi q 0 4 o i ri Potensial yang ditimbulkan oleh sebuah distribusi muatan kontinu adalah V = 1 4 o r dq

SELISIH POTENSIAL Selisih potensial di antara dua titik a dan b disebut juga potensial dari a terhadap b, diberikan oleh integral garis dari E: Va - Vb= ab E. dl = ab E cos dl Potensial dapat dihitung baik dengan cara mengintegral - kannya terhadap muatan, atau mula-mula dengan mencari E dan kemudian menggunakan persamaan ab E cos dl

SATUAN Dua himpunan ekuivalen dari satuan untuk besarnya medan listrik adalah volt per meter (V/m) dan newton per coulomb (N/C). Satu volt adalah satu joule per coulomb (1 V = 1 J/C). Elektron volt, yang disingkat e. V, adalah energi yang bersesuaian dengan sebuah partikel dengan muatan yang sama dengan muatan elektron yang bergerak melalui selisih potensial sebesar satu volt. Faktor konversinya adalah 1 e. V = 1, 602 x 10 -19 J.

Strategi Penyelesaian Soal Menghitung Potensial Listrik üJika mencari medan di titik tertentu, maka letakkan titik itu pada permukaan Gaussian üJika distribusi muatan memiliki simetri silinder atau bola, pilihlah permukaan Gaussian itu berturut-turut sebagai sebuah silinder bersumbu atau sebuah bola yang konsentris üJika medan listrik menyinggung sebuah permukaan di setiap titik, maka E⊥= 0 dan integral pada permukaan itu adalah nol üJika E = 0 di tiap-tiap titik pada sebuah permukaan, maka integral itu adalah nol

PERMUKAAN EKUIPOTENSIAL Sebuah permukaan ekuipotensial adalah permukaan yang mempunyai nilai yang sama di tiap-tiap titik. Di sebuah titik dimana sebuah garis medan bersilangan dengan sebuah permukaan ekuipotensial, maka garis medan itu tegak lurus terhadap permukaan ekuipotensial tersebut.

PERMUKAAN EKUIPOTENSIAL Bila semua muatan berada dalam keadaan diam, permukaan sebuah konduktor selalu merupakan sebuah permukaan ekuipotensial, dan semua titik dalam material sebuah konduktor berada potensial yang sama. Bila sebuah rongga di dalam sebuah konduktor tidak mengandung muatan, maka keseluruhan rongga itu adalah sebuah daerah ekuipotensial, dan tidak ada muatan permukaan di manapun pada permukaan rongga itu.

Perhatian üJangan keliru dalam membedakan permukaan ekuipotensial dengan permukaan Gaussian yang dijumpai dalam Bab 23. üPermukaan gaussian hanya mempunyai relevansi bila kita menggunakan hukum Gauss, dan kita dapat memilih sebarang permukaan Gaussian yang nyaman untuk digunakan. üKita tidak bebas memilih permukaan ekuipotensial karena bentuknya ditentukan oleh distribusi muatan.

GRADIEN POTENSIAL Jika potensial itu diketahui sebagai fungsi dari koordinat x, y dan z, maka komponen-komponen dari medan listrik E di setiap titik diberikan oleh Dalam bentuk vektor

TABUNG SINAR-KATODA Tabung sinar katoda menggunakan sebuah berkas sinar elektron yang diciptakan oleh sehimpunan elektroda yang dinamakan meriam elektron. Berkas sinar itu dibelokkan oleh dua himpunan pelat pembelok, kemudian menumbuk sebuah layar pijar (fluorescent screen) dan membentuk sebuah bayangan pada layar itu.
