ENERGETSKA ELEKTRONIKA pretvaranje raspoložive elekrične energije u potrebnu (karakterom, naponom i frekvencijom) osnovne funkcije USMJERIVAČI (karakter) PRETVARAČI (frekvencija, napon)
ROTACIJSKI PRETVARAČI Motorgenerator - dva stroja usmjerivač (ispravljač) asinkroni trofazni motor (sinkroni - veće snage) istosmjerni generator sinkroni trofazni generator istosmjerni motor usmjerivač (izmjenjivač)
Frekvencijski pretvarač Trofazni jednoarmaturni pretvarač sinteza sinkronog i istosmjernog stroja A asinkroni motor - približna f armatura sinkronog i istosmjernog stroja na istom rotoru A sinkroni motor - točna f bolji kolutni motor zajednička osovina sinkrona brzina vrtnje rotora armaturni namoti rotora pomaknuti za 120 ° pobudni namot
Rotacijski komutacijski pretvarač savladava trenje četkica uzrokuje iskrenje transformator prilagodba napona (mala snaga motora) veliki faza k Uk iskrenje valovitost U=
Rotacijski ispravljač s usmjerivačkim ventilima komutacija bez iskrenja širina četkice uža od širine izolacije među lamelama razmak između četkica veći od širine izolacije među lamelama
Rotacijski kontaktni ispravljač tehnološki povoljniji (lakše promjeniti kontakte nego kolektor i četkice) komutacija malih napona (otežano gašenje luka – ograničenje kao i kod drugih istosmjernih strojeva)
USMJERAVANJE STRUJE usmjerivačko djelovanje - mogućnost ionizacije molekula • kombinacija metala • vakuum • plinom ili parama punjene cijevi • elektroliti • poluvodiči ISPRAVLJAČI Neregulirani vrijeme vođenja struje kroz korištenu komponentu nepromjenjivo napon (struju) određuju - izvor napajanja - korišteni spoj - otpor trošila Regulirani vrijeme vođenja struje koroz korištenu komponentu promjenjivo napon (struju) određuju komponente vakuumske diode - punjene plinom ili parama poluvodičke - izvor napajanja - korišteni spoj - otpor trošila - vrijeme vođenja komponente “triode” - vakuumske - punjene plinom ili parama - poluvodičke
Neregulirani ispravljači Poluvalno ispravljanje jednofaznog napona faktor oblika faktor valovitosti Punovalno ispravljanje jednofaznog napona trafo sa srednjim izvodom faktor oblika faktor valovitosti mosni spoj
Poluvalno ispravljanje trofaznog napona faktor oblika faktor valovitosti Punovalno ispravljanje trofaznog napona faktor oblika faktor valovitosti

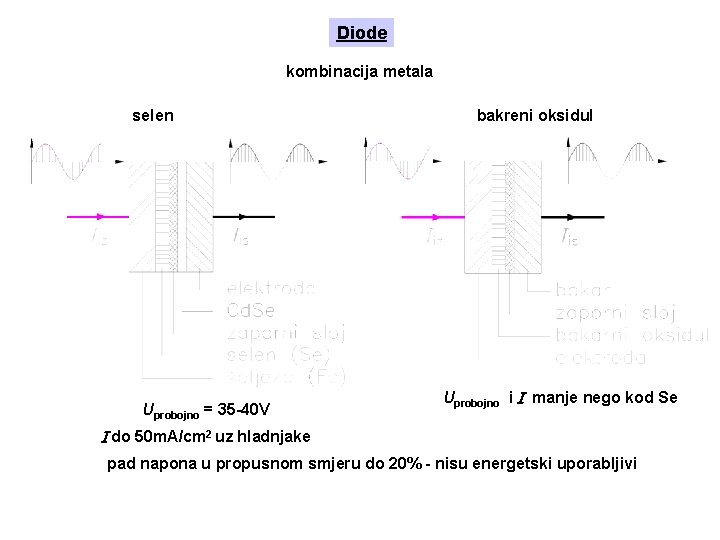

Diode kombinacija metala selen Uprobojno = 35 -40 V bakreni oksidul Uprobojno i manje nego kod Se do 50 m. A/cm 2 uz hladnjake pad napona u propusnom smjeru do 20% - nisu energetski uporabljivi
Živini ispravljači (ignitroni) elektroda za stvaranje katodne mrlje Hg elektrode za stvaranje katodne mrlje Hg
Energetska poluvodička dioda VOĐENJE: mali pad U; velika gustoća I troslojna - (N+ N- ) P+ ZAPOR: veliki probojni U; mala I - zrakom hlađenje - vodom - tekućim plinom struje > 103 A
Regulirani ispravljači Tiristor 0 -180º
FILTRIRANJE ISPRAVLJENOG NAPONA brujanje 100 Hz
STABILIZACIJA NAPONA I STRUJE Stabilizacija napona Z diodom U BE U Ui U i Stabilizacija napona tranzistorima p Stabilizacija struje tranzistorima
REGULACIJA I UPRAVLJANJE ISTOSMJERNOG IZVORA upravljanje tiristorom kod reguliranih izvora u istosmjernom strujnom krugu shematizirani prikaz isklopivih tiristora za istosmjernu struju
IZMJENJIVAČI ISTOSMJERNOG NAPONA U IZMJENIČNI mehanička preklopka i filtriranje f ovisi o brzini preklapanja četiri isklopiva tiristora za istosmjernu struju u mosnom spoju i filtriranje dva isklopiva tiristora za istosmjernu struju i transformator sa srednjim izvodom i filtriranje
PRETVARANJE STRUJE Istosmjerni pretvarači (DC-DC pretvarači) potreban napon veći od raspoloživog napona izvora PEX, mjerna i regulacijska tehnika energetski istosmjerni pretvarači (trofazni)
Izmjenični pretvarači Jednofazni (djelitelji frekvencije) trofazni f 1 f 2
400 k. V 600 MW 450 k. V 250 km 400 k. V ukupno instalirano > 3000 MW
REGULACIJA I UPRAVLJANJE IZMJENIČNOG NAPONA upravljanje i regulacija jednofaznog napona s dva tiristora s diodnom mosnim spojem i jednim tiristorom s tirakom
