Energetika fakulteti Elektronika va mikroelektronika kafedrasi Sath olchash

“Energetika” fakulteti “Elektronika va mikroelektronika” kafedrasi “Sath o’lchash qurilmalari va ularni loyihalash” mavzusidagi Bitiruv malakaviy ishi Talaba: Raxbar: O. A. Toshtemirov 37 -08 EME S. M. Abduraxmonov

Ishlab chiqarish sanoatini rivojlanib borishi hozirgi zamon avtomatika elementlarini ishlab chiqarishga joriy qilish bilan bog’liq. Avtomatika elementlarini qo’llamasdan hozirgi zamon ishlab chiqarishni zamon talabiga mos keluvchi va bozor iqtisodiyoti sharoitida raqobatbardosh qilishni imkoniyati yo’q.

Ushbu bitiruv malakaviy ishda hozirgi zamon avtomatika elementlaridan biri bo’lgan elektron sath o’lchash qurilmalari o’rganilgan va yangi loyihasi taklif etilgan. Bitiruv malakaviy ish to’rt qismdan iborat: 1. Ishlab chiqarish korxonalarida sathni o’lchash qurilmalarini qo’llanilishi. 2. Neft va gaz sanoatida sath o’lchash qurilmalarini qo’llanilishi va ularni avtomatlashtirish. 3. Xavfsizlik texnikasi, mehnat va atrof-muhitning muhofazasi. 4. Xulosa.

Hozirgi zamon sath o’lchash tizimlari Antenaning ishlamaydigan qismi To’lqin tarqatuvchi antena Maxsulotning max. sathi Micropilot FMR 231 datchigining ishlash prinsipi va tuzilishi

Ta’minlash manbai Commubox FXA 191 kompyuterga ulangan holda HART – kommunikator DXR 275 4… 20 m. A SK displey VU 330 Micropilot FMR 231 ning o’lchov liniyasi

Indikator Plotter Doimiy tok manbai FEC 12 qo’shimcha elektron blok sath o’lchash qurilmasining o’lchov sistemasi

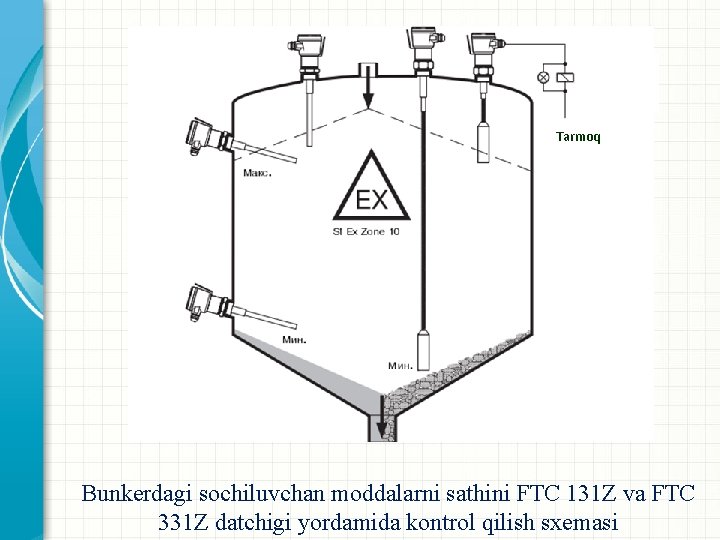

Tarmoq Bunkerdagi sochiluvchan moddalarni sathini FTC 131 Z va FTC 331 Z datchigi yordamida kontrol qilish sxemasi

Niocompact FTC 131 Z va FTC 331 Z datchiklarining yordamida kontrol qilish sxemasi

Boshqaruv sistemasi Ma’lumotlar ombori bilan aloqa Ma’lumotl ar ombori Web-server Global tarmoq Server Tarmoqli printer Server ma’lumotlari Qo’shimcha server Lokal tarmoq Mijoz Fuels. Managerning avtonom ishchi stansiyasi Ma’lumotlar yig’indisi Masofadagi terminal Kontrollerlar Satx o’lchash qurilmalari va boshqariluvchi klaponlar Qurilmada o’rnatilgan asboblar yig’indisi Kompyuter yordamida sathni avtomatlashtirish

RDU – X 2 radiolakatsion sath o’lchash datchigining tashqi ko’rinishi

ADAM – 4017 ning tashqi ko’rinishi

Signal Sath o’lchagichlarning ulanish sxemasi

ADAM 4017 ADAM 4620 Loyihaning struktura sxemasi

TM 4 TM 3 TM 2 TM 1 Kompyuter Sathni avtomatlashtirishning prinsipial sxemasi

Bitiruv malakaviy ishni nihoyasida quyidagi xulosalarni berish mumkin: 1. Bitiruv malakaviy ishida mavjud sath o’lchash qurilmalari to’la tahlil qilindi. 2. Mavjud elektron sath o’lchash qurilmalarini prinsipial sxemasi, ulanish sxemasi va sozlash mexanizmi berildi. 3. Elektron sath o’lchash qurilmalarini kompyuterga ulash tizimi loyihalandi. 4. Taklif etilgan loyihani ishlab chiqarish jarayoniga tadbiq etilishi yoritildi. 5. Sath o’lchash qurilmalarini aniqlilik darajasi tahlil etilib, kerakli mulohazalar berildi.
