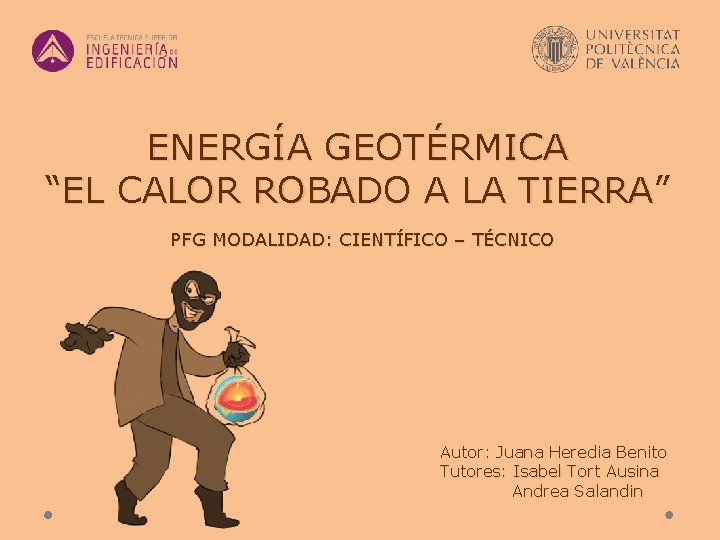

ENERGÍA GEOTÉRMICA “EL CALOR ROBADO A LA TIERRA” PFG MODALIDAD: CIENTÍFICO – TÉCNICO Autor: Juana Heredia Benito Tutores: Isabel Tort Ausina Andrea Salandin

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Termas romanas 1000 a. C. Generador geotérmico 10 Kw (Larderello) 1827 INTRODUCCIÓN A LA GEOTERMIA Planta de Sonoma en “The Geysers” 1960 Esquema planta geotermal Soultz-sous-Forêts 1989 -2008 ANTECEDENTES HISTÓRICOS

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Energía renovable Energía limpia Energía eficiente Energía Continua Energía económica ENERGÍA PARA TODO EL MUNDO CARACTERÍSTICAS SOSTENIBLES

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” • El núcleo (4. 200ºC), sólido en su parte interna y líquido en su parte exterior. • El manto (3. 000ºC a 1. 000ºC) que lo envuelve, de textura plástica hacia el centro, se vuelve sólido hacia la superficie. • La corteza (1000 o. C a 15 -20 o. C) corresponde a la envoltura superficial. DEFINICIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA”

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Yacimientos de alta temperatura 150 -400ºC Yacimientos de media temperatura 70 -150ºC RECURSOS GEOTÉRMICOS Yacimientos de baja temperatura 50 -70ºC Yacimientos de muy baja temperatura 20 -60ºC

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” SISTEMAS GEOTÉRMICOS SEGÚN LA PROFUNDIDAD

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” TIPOS DE CAPTACIÓN Sistema horizontal de poca profundidad Sistema vertical de aguas subterráneas Sistema horizontal de gran profundidad Sistema de aprovechamiento estructural Sistema vertical de sondas Sistema de pozo existente

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” FUNCIONAMIENTO BCG

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Sistema de bombas de calor geotérmico para la estación de Pacífico de Metro de Madrid PROYECTOS EMBLEMÁTICOS

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Aprovechamiento geotérmico en la factoría de EADS en Getafe PROYECTOS EMBLEMÁTICOS

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Instalación de climatización con bomba de calor geotérmica en la ETSII PROYECTOS EMBLEMÁTICOS

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” INSTALACIÓN GEOTÉRMICA EN VIVIENDA UNIFAMILIAR AUTORIZACIONES ADMINISTRATIVAS

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” NORMATIVA MINERA • Ley 22/1973, de 21 de julio, de Minas • Ley 54/1980, de 5 de noviembre, que modifica la Ley 22/1973, de 21 de julio, de Minas. • Real Decreto 863/1985, de 2 de abril, por el que se aprueba el Reglamento General de Normas Básicas de Seguridad Minera. NORMATIVA DE AGUAS • Real Decreto Legislativo 1/2001, de 20 de julio, por el que se aprueba el texto refundido de la Ley de Aguas. • Real Decreto 849/1986, de 11 de abril, por el que se aprueba el Reglamento del Dominio Público Hidráulico. • Real Decreto Legislativo 1/2008, de 11 de enero. Texto refundido de la Ley de Evaluación de Impacto Ambiental de proyectos. NORMATIVA ENERGÉTICA • Real Decreto 1027/2007, de 20 de julio, por el que se aprueba el Reglamento de Instalaciones Térmicas en los Edificios. • Real Decreto 661/2007, de 25 de mayo, por el que se regula la actividad de producción de energía eléctrica en régimen especial. NORMATIVA DE APLICACIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Diseño Datos del edificio - Localización - Superficie a climatizar - Potencia necesaria - Temperatura interior - Sistema de distribución Sistema de captación - Geología - Conductividad del terreno - Superficie disponible METODOLOGÍA DE INSTALACIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Perforaciones Terreno consolidado Formación inestable +Trno consolidado Terreno no consolidado Alternancia de trno consolidado y no consolidado METODOLOGÍA DE INSTALACIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Colectores Descarga colector junto perforación Llenado y fijación de colectores Introducción del colector en la perforación Cierre de perforación METODOLOGÍA DE INSTALACIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Instalación y puesta en marcha BCG Preparación de colectores METODOLOGÍA DE INSTALACIÓN

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” La zona de estudio se sitúa dentro del acuífero 50. 1. 02. 01 Zona Norte. Ibérica. Prebético Valencia-Alicante. Subsistema de Sierra Grosa. Acuífero de Canals. CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Datos de partida: - Vivienda unifamiliar - Demanda de calefacción 30 k. W - Demanda de refrigeración 25 k. W - Funcionamiento 2400 h/año Resultados: - 6 perforaciones verticales - 120 m profundidad perforación - 7 m separación de perforaciones CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Componentes instalación: Bomba de calor CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Esquema suelo radiante CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” Esquema fan coils CASO PRÁCTICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” ANÁLISIS ECONÓMICO

ENERGÍA GEOTÉRMICA: “EL CALOR ROBADO A LA TIERRA” La calidad de los cerramientos un factor muy importante a tener en cuenta en la construcción de un edificio, dado que constituye la base para un uso racional y eficiente de la energía. La utilización de la energía geotérmica, frente a otras fuentes de energía convencionales, es una alternativa para climatización en edificios de tipo residencial. Desde el punto de vista de impacto medioambiental, la utilización de la energía geotérmica resulta más limpia, dado que se reduce la emisión de CO 2 a la atmósfera Resulta muy rentable en términos económicos si se analiza en el contexto de la vida útil del edificio, que se puede estimar en torno a 50 años. Finalmente, la realización de este proyecto ha permitido poner a prueba mi capacidad de trabajo, traducida en tiempo dedicado al mismo. Además debido a que para la realización de este proyecto he necesitado la ayuda de una empresa instaladora de energía geotérmica, he podido tener contacto en primera persona con este campo. Esto ha despertado en mí un mayor interés y no descartaría la posibilidad de continuar mis estudios en la rama de las energías renovables y en concreto la energía geotérmica en el ámbito de la edificación. CONCLUSIONES
