Enduits superficiels ir Jean Crochet 1 CCT Qualiroutes
- Slides: 36
Enduits superficiels ir Jean Crochet 1 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
DÉFINITION L’enduit superficiel est un traitement de surface qui consiste à mettre en place une mosaïque fermée de gravillons (épandus en une ou deux couches monogranulaires) au moyen d’au moins une couche de liant de viscosité appropriée préalablement épandu. 2 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
OBJECTIFS • Étanchéité : Imperméabiliser la surface sous-jacente (empierrement, enrobés, béton). • Amélioration du revêtement : Fixer les gravillons de la couche existante ou renouveler celle-ci. • Adhérence : Rétablir la texture et/ou la rugosité. • Esthétique : Améliorer l’aspect ou créer des zones colorées. 3 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
4 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be

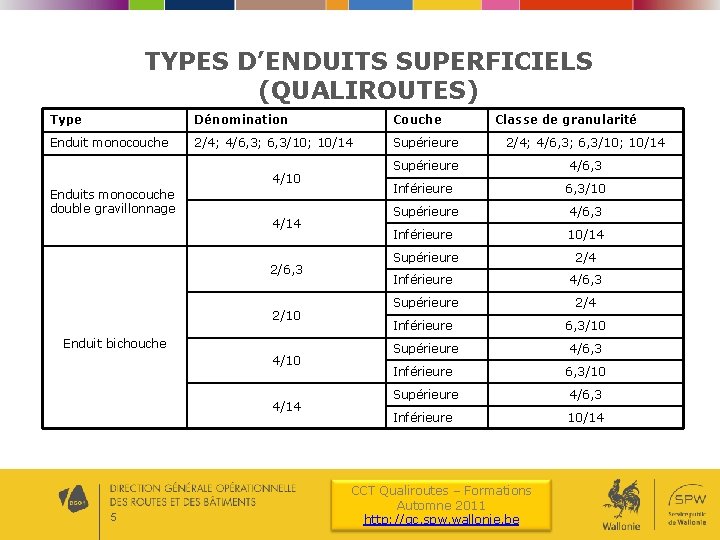

TYPES D’ENDUITS SUPERFICIELS (QUALIROUTES) Type Dénomination Couche Enduit monocouche 2/4; 4/6, 3; 6, 3/10; 10/14 Supérieure 4/6, 3 Inférieure 6, 3/10 Supérieure 4/6, 3 Inférieure 10/14 Supérieure 2/4 Inférieure 4/6, 3 Supérieure 2/4 Inférieure 6, 3/10 Supérieure 4/6, 3 Inférieure 10/14 4/10 Enduits monocouche double gravillonnage 4/14 2/6, 3 2/10 Enduit bichouche 4/10 4/14 5 Classe de granularité CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
ENDUITS MONOCOUCHE 1 liant 2 2. CYLINDRAGE 1. EPANDAGE 6 gravillons CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
ENDUITS MONOCOUCHE À DOUBLE GRAVILLONNAGE 1 liant 2 gros gravillons 3 2. CYLINDRAGE 1. EPANDAGE petits gravillons 7 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
ENDUIT BICOUCHE 1 2 liant gros gravillons 1. EPANDAGE 3 deuxième couche de liant 2. 4 CYLINDRAGE petits gravillons 8 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
DOMAINES D’EMPLOI Site Support Hors agglomération Lisse sans ressuage Trafic Lourd Moyen Léger Bi 4/10 Mono 6, 3/10 Bi 4/14 MDG 4/10 Mono 4/6, 3 MDG 4/14 Mono 6, 3/10 Mono 4/6, 3 Rugueux Hétérogène poreux Bi 4/14 Bi 4/10 Mono 6, 3/10 Mono 4/6, 3 Bi 4/14 Bi 4/10 Bi 2/6, 3 Généralement déconseillé Bi 2/6, 3 9 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
DOMAINES D’EMPLOI Site Support En agglomération Lisse sans ressuage Trafic Lourd Moyen Léger Généralement déconseillé Bi 4/10 Bi 2/6, 3 Mono 6, 3/10 MDG 4/10 Mono 4/6, 3 Mono 6, 3/10 Mono 2/4 Mono 4/6, 3 Mono 2/4 Rugueux Hétérogène poreux 10 Généralement déconseillé Bi 4/10 Bi 2/6, 3 Mono 6, 3/10 Mono 4/6, 3 Mono 2/4 Bi 4/10 Bi 2/10 Bi 2/6, 3 Mono 4/6, 3 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
DOMAINES D’EMPLOI Types de liant Domaine d’emploi Bitume fluxé Monocouche simple et double gravillonnage sur routes à faible trafic Emulsion cationique de bitume Bicouches sur routes à trafic moyen à élevé Bitume modifié (élastomère ou plastomère) fluxé ou en émulsion Supports fissurés et routes à trafic important Résines Zones à fortes sollicitations tangentielles 11 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
PRESCRIPTIONS • Familles d’enduits et catégories de routes • NBN EN 12271 Norme performantielle • Prescriptions du G. 3. 2. du CCT Qualiroutes 12 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
FAMILLES D’ENDUITS SUPERFICIELS ET CATÉGORIES DE ROUTES Famille de produits 1 2 Type d’enduit superficiel Type de liant 5 6 7 R 2 Réseaux I et II Réseau III Enduit monocouche (1) b 1 4 R 1 Catégorie de routes Type de trafic 3 b 2 Enduit bicouche et enduit monocouche double gravillonnage b 1 b 2 Enduit monocouche b 1 b 2 8 Enduit bicouche et enduit monocouche double gravillonnage b 1 b 2 (1) : pas d’application sur le réseau I (2) b 1 (3) b 2 : Emulsions cationiques de bitumes modifiés par des polymères ou bitumes fluxés à base de bitumes polymères 13 : Emulsions cationiques de bitume ou bitumes fluxés CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
NORME NBN EN 12271 ⇒ MARQUAGE CE Évaluation de la conformité à la NBN EN 12271 à démontrer préalablement par : – Une planche test pour essais de type initiaux (TAIT) correspondant à la famille d’enduits concernés ; – Un certificat de maîtrise de la production (FPC). 14 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
NORME NBN EN 12271 ⇒ MARQUAGE CE Planche test pour essais de type initiaux (TAIT) : – Objectif : démontrer que les caractéristiques de l’enduit superficiel sont conformes aux caractéristiques déclarées. – Constitution : section définie de route où un enduit superficiel a été réalisé avec un système de maîtrise de la production, puis soumis à des essais de performance après un an. – Modalités définies à l’annexe C de la NBN EN 12271 et au G. 3. 2. 3. Spécifications du CCT Qualiroutes. 15 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
NORME NBN EN 12271 ⇒ MARQUAGE CE Certificat de maîtrise de la production (FPC) : – Atteste qu’une maîtrise permanente de la production est assurée en interne par le fabricant. – Tous les éléments, spécifications et dispositions adoptés par le fabricant pour assurer cette maîtrise sont consignés de façon systématique sous forme de règles d’actions et de procédures écrites. – Modalités définies dans les annexes A et B de la NBN EN 12271 et au G. 3. 2. 4. du CCT Qualiroutes. 16 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
MARQUAGE CE OBLIGATOIRE Un entrepreneur ne disposant pas du marquage CE attestant la conformité de son produit ne pourra plus réaliser d’enduit superficiel. 17 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
SPÉCIFICATIONS DU CCT QUALIROUTES • Matériaux – Gravillons ; – Liants. • Taux d’épandage – Gravillons ; – Liants. • Évaluation visuelle des défauts • Rugosité 18 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
TAUX D’ÉPANDAGE • Taux d’épandage du liant : – Fixé par l’entrepreneur – Tolérance + 5% – Coefficient de variation transversale < 10% • Taux d’épandage de gravillons : – Fixé par l’entrepreneur – Tolérance + 15% – Coefficient de variation transversale < 15% • Essais suivant NBN EN 12 272 -1 • Caractéristiques applicables pour l’évaluation de la conformité 19 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
20 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
21 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
ÉVALUATION VISUELLE DES DÉFAUTS Caractéristique Coefficient Réseau I Réseaux II et III Ressuage (%) P 1 < 0, 5 < 1 Pelade et arrachement (%) P 2 < 0, 5 Plumage (%) P 3 < 6 Peignage (m) P 4 < 2 < 10 – Essais suivant NBN EN 12 272 -2. – Caractéristiques applicables pour l’évaluation de la conformité (TAIT) et pour les vérifications après exécution. 22 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
23 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
24 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
25 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
26 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
EXÉCUTION DES TRAVAUX • Renseignements préalables ; • Réparations préalables et travaux préparatoires ; • Mise en œuvre ; • Ouverture au trafic. 27 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
RENSEIGNEMENTS PRÉALABLES • Renseignements relatifs à l’enduiseur. • Caractéristiques des matériaux et fiches techniques correspondantes. • Marquage CE des matériaux et de l’enduit : – Données relatives aux planches test (TAIT) ; – Certificat de maîtrise de la production (FPC). En l’absence des documents relatifs au marquage CE, l’entrepreneur ne peut pas commencer les travaux. 28 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
RÉPARATIONS PRÉALABLES ET TRAVAUX PRÉPARATOIRES • Réparations préalables : – – – Flaches et nids de poule ; Zones déformées ; Joints et fissures ; Zones poreuses ; Mises à niveau d’éléments localisés. • Travaux préparatoires : – Nettoyage de la chaussée (débris, terres, déchets, huile, etc. ) ; – Masquage des avaloirs, trapillons, etc. ; – Enlèvement des marquages (si prévu au CSC). 29 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
30 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
31 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
32 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
33 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
34 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
OUVERTURE AU TRAFIC • Après achèvement du cylindrage et rupture de l’émulsion • Phase 1 : – Vitesse limitée à 30 km/h * * 1 heure sur réseau I 3 heures sur réseaux II et III – Voiture pilote sur réseau I – Élimination gravillons non fixés • Phase 2 : – Vitesse limitée à 50 km/h * * 1 semaine sur réseau I 2 semaines sur réseaux II et III – Élimination gravillons non fixés 35 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
36 CCT Qualiroutes – Formations Automne 2011 http: //qc. spw. wallonie. be
