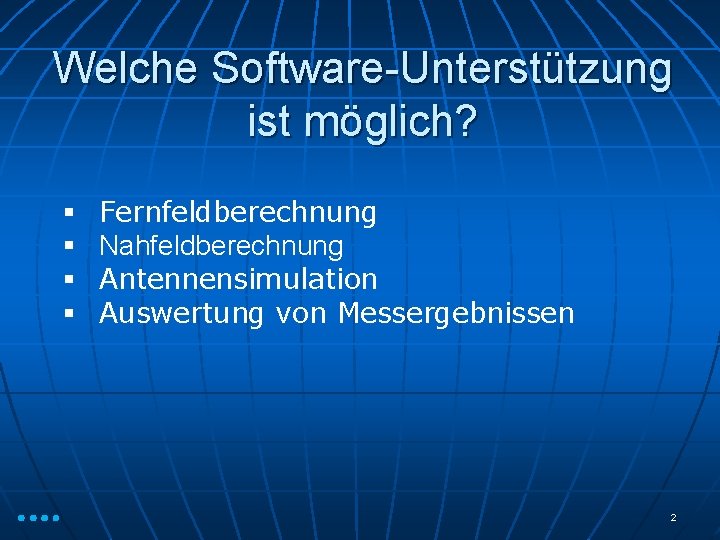

Welche Software-Unterstützung ist möglich? § § Fernfeldberechnung Nahfeldberechnung Antennensimulation Auswertung von Messergebnissen 2

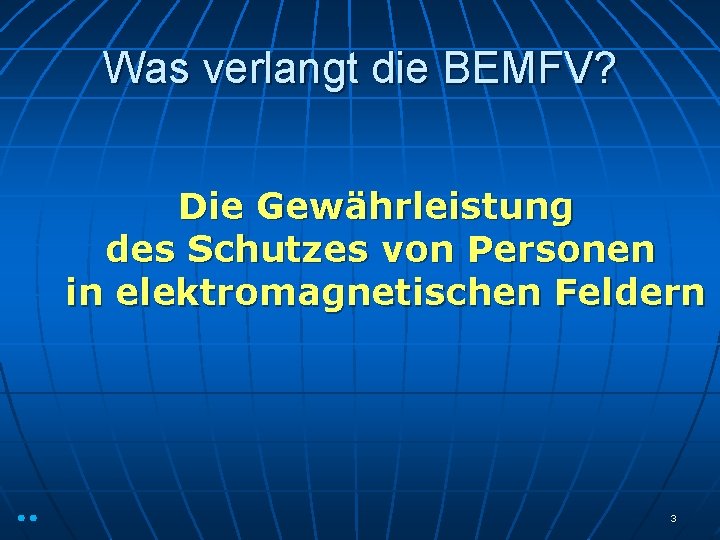

Was verlangt die BEMFV? Die Gewährleistung des Schutzes von Personen in elektromagnetischen Feldern 3

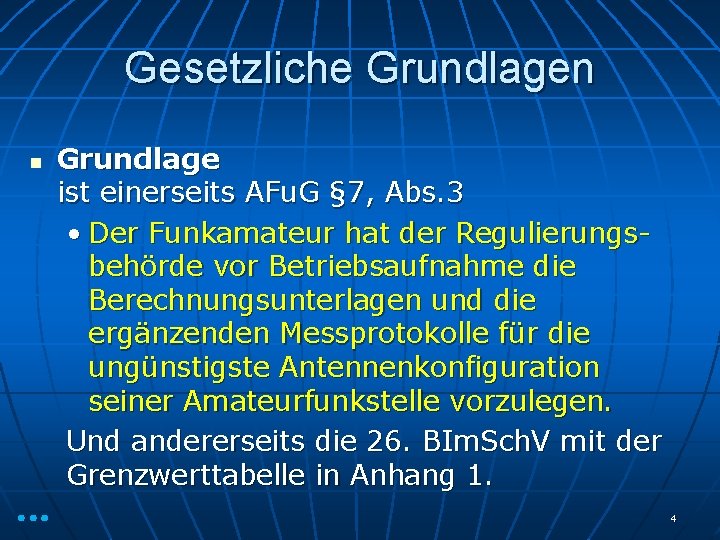

Gesetzliche Grundlagen n Grundlage ist einerseits AFu. G § 7, Abs. 3 • Der Funkamateur hat der Regulierungsbehörde vor Betriebsaufnahme die Berechnungsunterlagen und die ergänzenden Messprotokolle für die ungünstigste Antennenkonfiguration seiner Amateurfunkstelle vorzulegen. Und andererseits die 26. BIm. Sch. V mit der Grenzwerttabelle in Anhang 1. 4

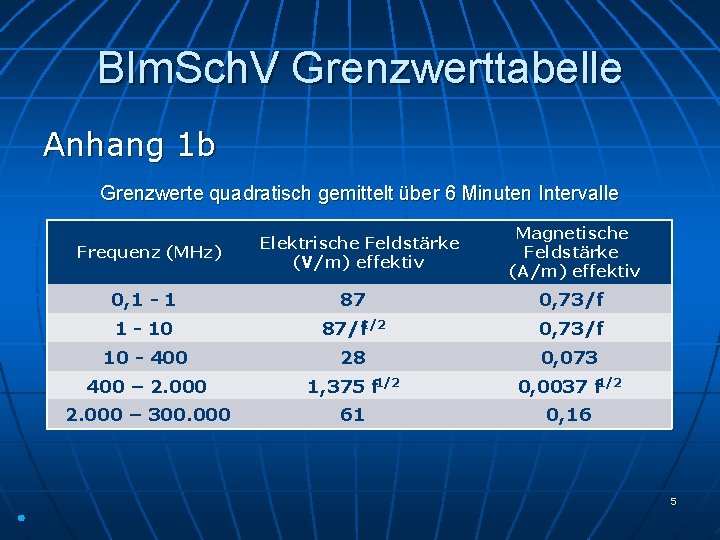

BIm. Sch. V Grenzwerttabelle Anhang 1 b Grenzwerte quadratisch gemittelt über 6 Minuten Intervalle Frequenz (MHz) Elektrische Feldstärke (V/m) effektiv Magnetische Feldstärke (A/m) effektiv 0, 1 - 1 87 0, 73/f 1 - 10 87/f 1/2 0, 73/f 10 - 400 28 0, 073 400 – 2. 000 1, 375 f 1/2 0, 0037 f 1/2 2. 000 – 300. 000 61 0, 16 5

Die Formel d = EGrenzwert = Tabelle PEIRP = isotrope Strahlung Sicherheitsabstand Grenzwert aus der zeitlich gemittelte 6

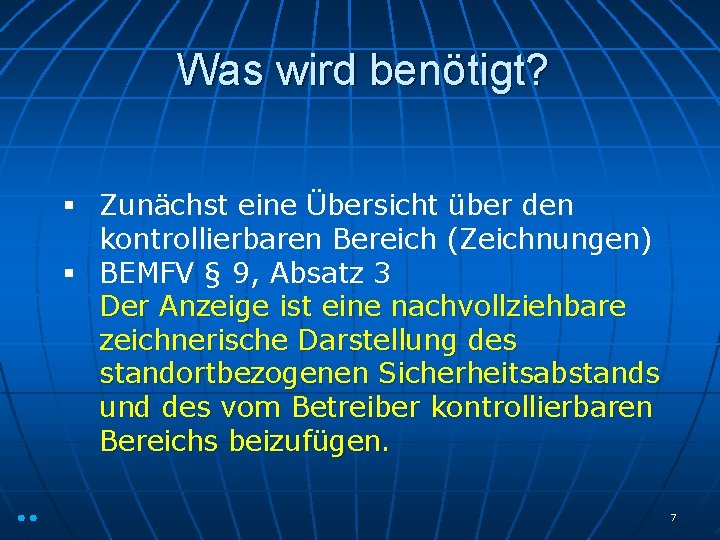

Was wird benötigt? § Zunächst eine Übersicht über den kontrollierbaren Bereich (Zeichnungen) § BEMFV § 9, Absatz 3 Der Anzeige ist eine nachvollziehbare zeichnerische Darstellung des standortbezogenen Sicherheitsabstands und des vom Betreiber kontrollierbaren Bereichs beizufügen. 7

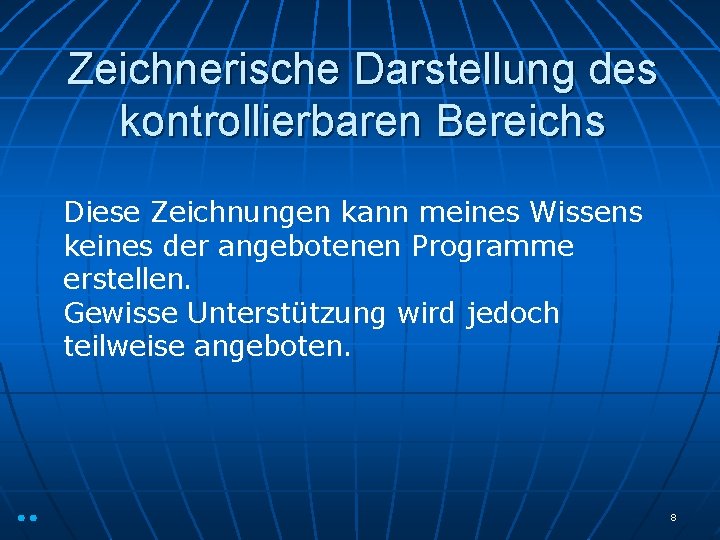

Zeichnerische Darstellung des kontrollierbaren Bereichs Diese Zeichnungen kann meines Wissens keines der angebotenen Programme erstellen. Gewisse Unterstützung wird jedoch teilweise angeboten. 8

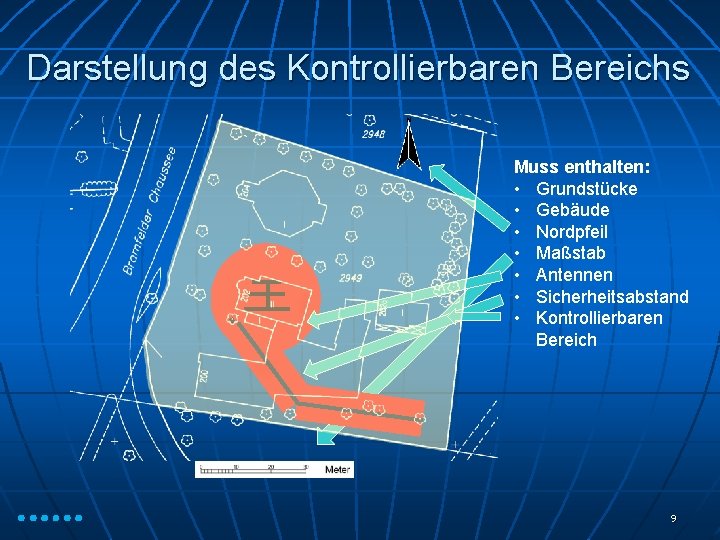

Darstellung des Kontrollierbaren Bereichs Muss enthalten: • Grundstücke • Gebäude • Nordpfeil • Maßstab • Antennen • Sicherheitsabstand • Kontrollierbaren Bereich 9

Seitenansicht BEMFV § 9 Abs. 3 Bauzeichnung oder Skizze mit Bemaßung 10

Rechnerisch oder messtechnisch? BEMFV § 9, Absatz 2 Der Betreiber hat den zur Einhaltung der Grenzwerte erforderlichen Sicherheitsabstand rechnerisch oder messtechnisch auf der Grundlage der Norm DIN EN 50413 (Ausgabe August 2009) zu ermitteln und in nachvollziehbarer Form zu dokumentieren. 11

Rechnerisch Programmauswahl n n n Wattwächter Watt 32 Quick Watt NEC Antennensimulationsprogramme Excel Rechenblatt, z. B. von DL 8 DWW 12

Wattwächter 13

Wattwächter n n n n Kostenfreies BNetz. A Programm zur Bewertung von Amateurfunkstellen ohne Installation auf jedem Betriebssystem lauffähig (Java) Berechnung von Schutzabständen Sicherheitsabstände werden bezogen auf den Einspeisepunkt der Antenne Fern- und Nahfeldberechnung Umfangreiche Kabel- und Antennenbibliothek 3 D Simulation des Feldstärkeverlaufs Weitgehende Erstellung der BEMFV Formulare 14

Die Arbeit mit Watt. Wächter Assistent Modus Die Dateneingabe bei Watt. Wächter Antennenposition Senderdaten Kabeldaten 15

Die Arbeit mit Watt. Wächter Assistent Modus Auswahl von Feldbereich, Berechnungshöhe, Berechnungsgröße und Schutzbereich Antennenposition Senderdaten Kabeldaten Berechnung 16

Watt 32 17

Watt 32 n n n n Kostenfrei für DARC Mitglieder Installation auf Windows Rechner erforderlich Berechnung von Schutzabständen, Fern- und bedingt auch Nahfeldberechnung (Wiesbeck) Umfangreiche Kabel- und Antennenbibliothek 10 W EIRP Modus Rückrechnung auf max. 750 Watt PEP Messmodul zur Auswertung von Messergebnissen Weitgehende Erstellung der BEMFV Formulare 18

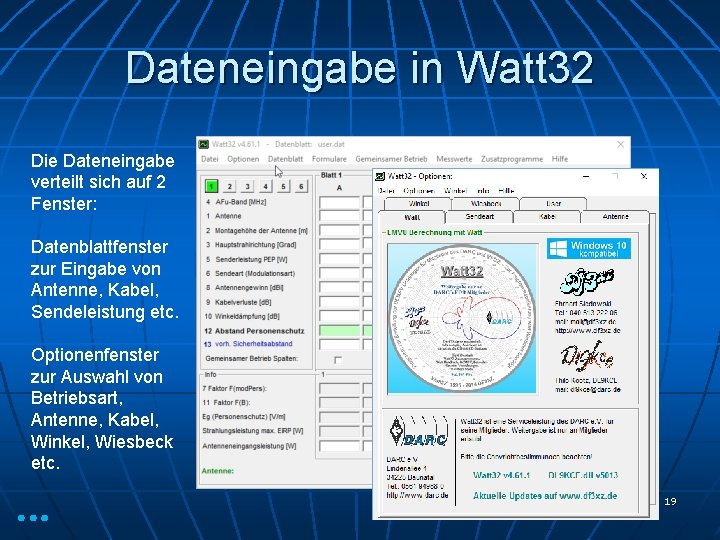

Dateneingabe in Watt 32 Die Dateneingabe verteilt sich auf 2 Fenster: Datenblattfenster zur Eingabe von Antenne, Kabel, Sendeleistung etc. Optionenfenster zur Auswahl von Betriebsart, Antenne, Kabel, Winkel, Wiesbeck etc. 19

Winkeldaten in Watt 32 Beispiel: 2 m Flexa Yagi gestockt , 750 W Ausgabe als Tabelle Diagramm Höhenschnitt (Seitenansicht) Entfernung an Cursorposition 20

Das Messmodul in Watt 32 n Erfassung und Auswertung von Feldstärkemessungen Auswertung Messungen Auswahl desder Messgerätes 21

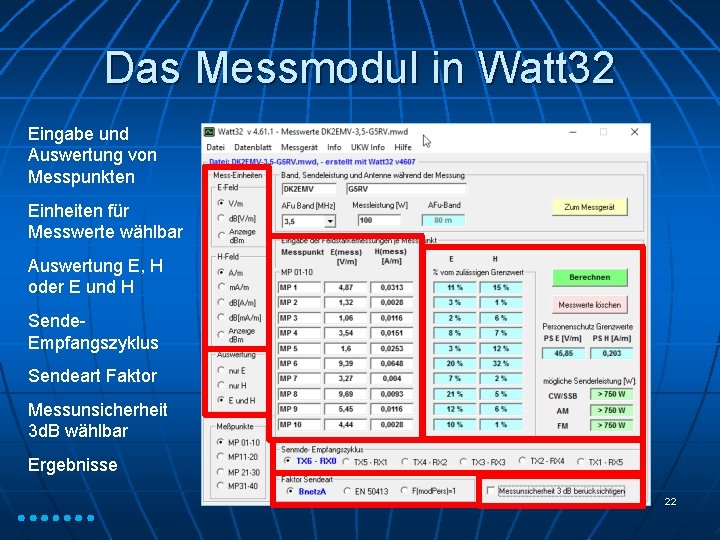

Das Messmodul in Watt 32 Eingabe und Auswertung von Messpunkten Einheiten für Messwerte wählbar Auswertung E, H oder E und H Sende. Empfangszyklus Sendeart Faktor Messunsicherheit 3 d. B wählbar Ergebnisse 22

Quick. Watt 23

Quick. Watt n n n Kostenfrei für DARC Mitglieder Keine Installation erforderlich Berechnung von Schutzabständen Fern- und bedingt auch Nahfeldberechnung (Wiesbeck) Umfangreiche Kabel- und Antennenbibliothek 10 W EIRP Modus Quick. Watt arbeitet mit denselben Daten wie Watt 32, berechnet jedoch immer nur eine Konfiguration und füllt auch die BEMFV Formulare nicht aus. Zu diesem Programm von Thilo Kootz gibt es weitere Module, z. B. Feld 32 zur Messwert Erfassung und Auswertung. 24

Dateneingabe in Quick. Watt Antennenauswahl Betriebsart Kabel 25

Seitenansicht in Quick. Watt Maßstäbliche Darstellung der Strahlungskeule 26

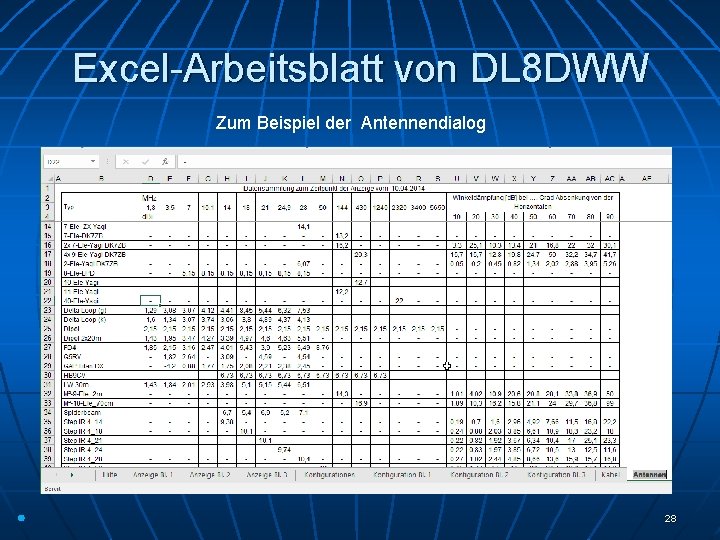

Excel-Arbeitsblatt von DL 8 DWW n n n Kostenfrei Keine Installation erforderlich Berechnung von Schutzabständen Fernfeldberechnung Kleine Kabel- und Antennenbibliothek (Tabellen) Diese Excel Tabelle bietet nicht den Komfort der drei zuvor beschriebenen Programme. Kabel- und Antennendaten sind in geringem Umfang vorhanden, die Werte müssen aber z. T. händisch in das Datenblatt übernommen werden. 27

Excel-Arbeitsblatt von DL 8 DWW Zum Beispiel der Antennendialog 28

Watt 32 vs DL 8 DWW Gleiche Antenne Gleiche Leistung Antennengewinn Kabelverluste Sicherheitsabstand Strahlungsleistung 29

Antennen Modellierungs-Software n n Diese Software dient zur Modellierung und Analyse von Antennen. Für die Erstellung der BEMFV Unterlagen ist sie nur bedingt geeignet. Für die Simulation der Feldverteilung muss zunächst die mechanische Konstruktion der Antenne bekannt sein. Die Antenne wird zur Berechnung in mehrere kleine Segmente zerlegt. Die Datenausgabe kann sowohl tabellarisch, als auch grafisch in verschiedenen Modi erfolgen. 30

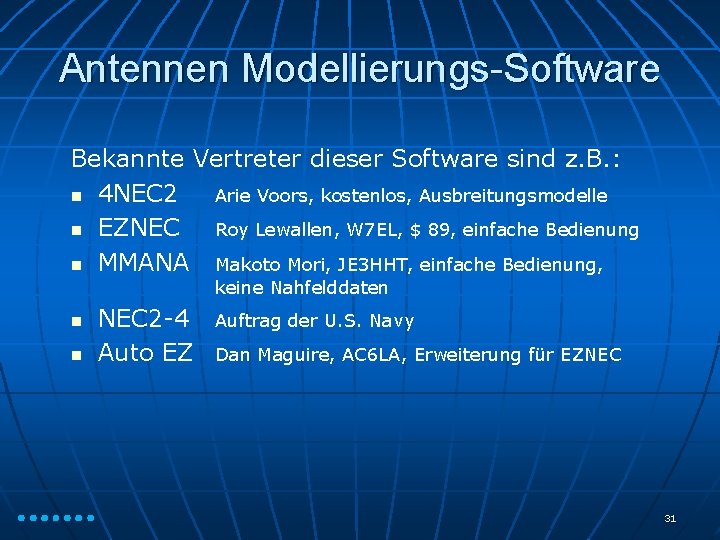

Antennen Modellierungs-Software Bekannte Vertreter dieser Software sind z. B. : n 4 NEC 2 Arie Voors, kostenlos, Ausbreitungsmodelle n EZNEC Roy Lewallen, W 7 EL, $ 89, einfache Bedienung n MMANA Makoto Mori, JE 3 HHT, einfache Bedienung, keine Nahfelddaten n n NEC 2 -4 Auto EZ Auftrag der U. S. Navy Dan Maguire, AC 6 LA, Erweiterung für EZNEC 31

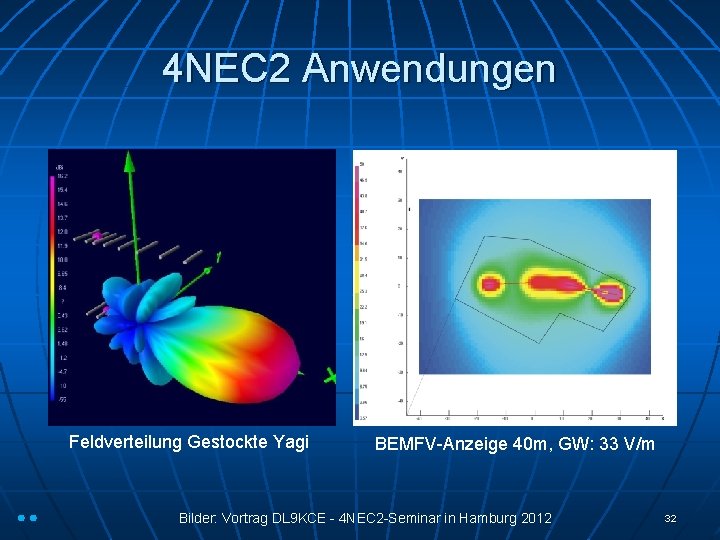

4 NEC 2 Anwendungen Feldverteilung Gestockte Yagi BEMFV-Anzeige 40 m, GW: 33 V/m Bilder: Vortrag DL 9 KCE - 4 NEC 2 -Seminar in Hamburg 2012 32

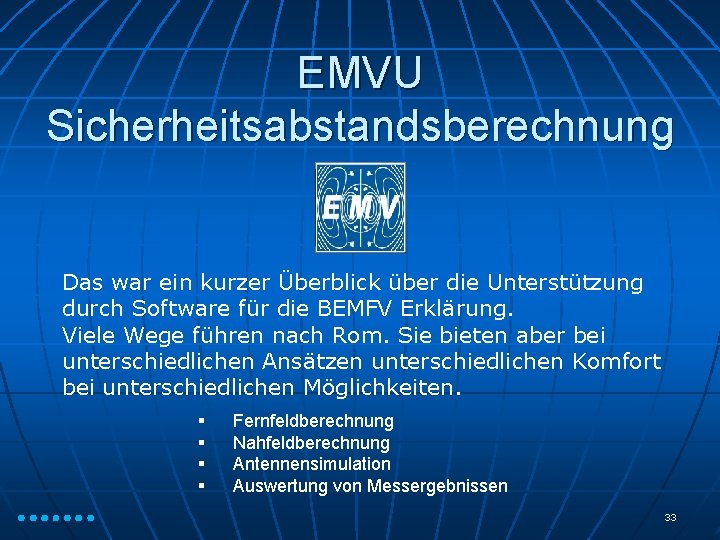

EMVU Sicherheitsabstandsberechnung Das war ein kurzer Überblick über die Unterstützung durch Software für die BEMFV Erklärung. Viele Wege führen nach Rom. Sie bieten aber bei unterschiedlichen Ansätzen unterschiedlichen Komfort bei unterschiedlichen Möglichkeiten. § § Fernfeldberechnung Nahfeldberechnung Antennensimulation Auswertung von Messergebnissen 33
