Emissiemetingen - volgens SCIOS scope 6 VITO Werkgroep Lucht en LABSdag 22 september 2017

Emissiemetingen - volgens SCIOS scope 6 VITO Werkgroep Lucht en LABSdag 22 september 2017 Wim Burgers Rijkswaterstaat - Info. Mil

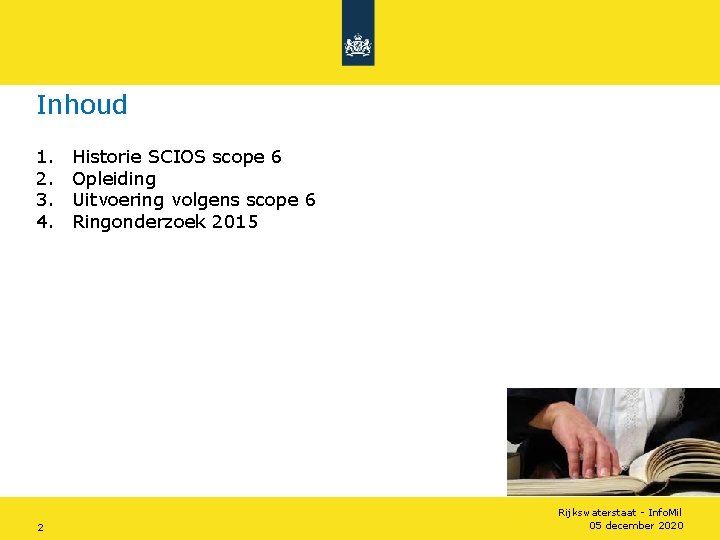

Inhoud 1. 2. 3. 4. 2 Historie SCIOS scope 6 Opleiding Uitvoering volgens scope

Inhoud 1. 2. 3. 4. 2 Historie SCIOS scope 6 Opleiding Uitvoering volgens scope 6 Ringonderzoek 2015 Rijkswaterstaat - Info. Mil 05 december 2020

Historie SCIOS scope 6 1998 Bees B stelt emissie-eisen aan middelgrote ketels en WKK’s

Historie SCIOS scope 6 1998 Bees B stelt emissie-eisen aan middelgrote ketels en WKK’s 2000 Naleving meetverplichting blijft achter Combineren met verplichte keuring volgens SCIOS (SCIOS = stichting die certificatieegeling beheert) • Aardgasgestookte installaties tot 7, 5 MWth onder scope 6 2001 1 e versie technisch document 8 voor NOx-meting vastgesteld Scope 6 : gelijkwaardig aan regeling meetmethoden Bees B • Emissiemetingen op basis van elektrochemische cellen • Opleiding meettechnici onder SCIOS-certificering • Regelmatige actualisatie TD 8 • Geen formele status 2010 Bees B Bems: accreditatie of SCIOS certificatie • Stookinstallaties tot 50 MWth in niet-complexe inrichtingen 3 Rijkswaterstaat - Info. Mil 05 december 2020

Historie SCIOS scope 6 2010 Platform Kwaliteit Luchtmetingen: project gelijkwaardigheid • Monstername (implementatie NEN-EN

Historie SCIOS scope 6 2010 Platform Kwaliteit Luchtmetingen: project gelijkwaardigheid • Monstername (implementatie NEN-EN 15259 papier) • Nul- en spancontroles (eens per 3 -maanden of 10 metingen; niet op locatie) • Ontbreken driftcorrecties • Geen deelname aan ringtest Aanpassing en actualisatie Technisch Document 8 2011 Nieuwe opleiding 2013 Bems Activiteitenbesluit • Scope 6: alle stookinstallaties <50 MWth gestookt op standaard brandstoffen met name aardgas 4 Rijkswaterstaat - Info. Mil 05 december 2020

Historie SCIOS scope 6 2015 Uitbreiding scope 6 • Cx. Hy: gelijkwaardigheid in ringtest

Historie SCIOS scope 6 2015 Uitbreiding scope 6 • Cx. Hy: gelijkwaardigheid in ringtest • Stof: uitvoering volgens handleiding met Tüv gekeurd meetinstrument 2015 Eerste ringonderzoek georganiseerd 2016 Standaard hulpmiddel te bestellen bij VVM 2017 Tweede ringonderzoek 2018 Implementatie Europese richtlijn middelgrote stookinstallaties (MCPD) in Activiteitenbesluit • Verhoging meetfrequentie (1 -20 MW 1 x/3 jaar; >20 MW 1 x/jaar) – Nieuw vanaf 2018 – Bestaand >5 MW vanaf 2025 – Bestaand 1 -5 MW vanaf 2030 5 Rijkswaterstaat - Info. Mil 05 december 2020

Opleiding (1) SCIOS certificatie • Persoonscertificatieregeling • Kennis- en bekwaamheidseisen verplichting tot opleiding Nieuwe

Opleiding (1) SCIOS certificatie • Persoonscertificatieregeling • Kennis- en bekwaamheidseisen verplichting tot opleiding Nieuwe opleiding • 2011 Kiwa-Gastec opleiding verouderd; geen andere opleiding • Kiwa-Gastec geen eigen meetdienst gebrek expertise • Nieuwe 2 -daagse cursus (samenwerking VVM en Kiwa-Gastec) • Theorie, praktijk en examen • Standaard hulpmiddel voor uitvoering/uitwerking metingen • Inmiddels tien cursussen (6 -10 deelnemers per cursus) • 75% slaagt in één keer voor examen • Circa 70 opgeleide meettechnici 6 Rijkswaterstaat - Info. Mil 05 december 2020

Opleiding (2) 7 Rijkswaterstaat - Info. Mil 05 december 2020

Opleiding (2) 7 Rijkswaterstaat - Info. Mil 05 december 2020

Opleiding (3) 8 Rijkswaterstaat - Info. Mil 05 december 2020

Opleiding (3) 8 Rijkswaterstaat - Info. Mil 05 december 2020

Uitvoering volgens scope 6 9 Rijkswaterstaat - Info. Mil 05 december 2020

Uitvoering volgens scope 6 9 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - opzet • Scope 6 certificering verplicht tot ringonderzoek • 30 september

Ringonderzoek 2015 - opzet • Scope 6 certificering verplicht tot ringonderzoek • 30 september 2015 1 e ringonderzoek bij VITO • 18 deelnemers met 7 verschillende typen analysers met elektrochemische cellen • Aantonen dat wordt voldaan onzekerheidseis AB • Onzekerheidseis 20% ELV bij 3 vol% O 2 (SO 2, NOx, Cx. Hy) • Ringonderzoek = exclusief monstername schoorsteen afwijking <14% meetwaarde • <10% afwijking geen • 10 -14% eigen onderzoek naar mogelijke oorzaak • >14% kritische afwijking overleg met certificerende instantie + nader onderzoek naar mogelijke oorzaak en correctieve maatregel 10 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - resultaten NOx bij aardgasstook 11 Rijkswaterstaat - Info. Mil 05 december

Ringonderzoek 2015 - resultaten NOx bij aardgasstook 11 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - Resultaten NOx bij biomassa- en oliestook • Systematisch lagere gemeten NOx-concentraties

Ringonderzoek 2015 - Resultaten NOx bij biomassa- en oliestook • Systematisch lagere gemeten NOx-concentraties NOx-meting in rookgas met SO 2 alleen toegestaan met SO 2 -cel 12 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - Resultaten SO 2 bij biomassa- en oliestook 13 Rijkswaterstaat - Info.

Ringonderzoek 2015 - Resultaten SO 2 bij biomassa- en oliestook 13 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - Resultaten Cx. Hy bij aardgasstook • VITO concentratie op basis van

Ringonderzoek 2015 - Resultaten Cx. Hy bij aardgasstook • VITO concentratie op basis van verdunning methaan systematische fout met FID ingeregeld op propaan • Volgende ringonderzoek met propaan 14 Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2015 - Samenvatting • • • 15 NOx-metingen bij aardgasstook – 16 van

Ringonderzoek 2015 - Samenvatting • • • 15 NOx-metingen bij aardgasstook – 16 van 18 binnen 14% criterium NOx-metingen in aanwezigheid van SO 2 – vereist SO 2 -cel voor goede resultaten SO 2 -metingen – 3 van 4 deelnemende instanties binnen 14% criterium Cx. Hy-metingen – 3 van 4 deelnemende instanties resultaten binnen 14% criterium Volgende ringonderzoek – Toetsing door VITO op basis van concentraties bij ref-condities – Cx. Hy aanbieding als propaan Rijkswaterstaat - Info. Mil 05 december 2020

Ringonderzoek 2017 - Resultaten NOx 58 van 63 resultaten binnen 14% criterium 7 deelnemers

Ringonderzoek 2017 - Resultaten NOx 58 van 63 resultaten binnen 14% criterium 7 deelnemers • 5 x NOx bij aardgasstook + 2 x NOx bij alle brandstoffen • 1 deelnemers 3 x uitval op abs(afwijking) > 14% 16 Rijkswaterstaat - Info. Mil 05 december 2020
