Семейство EMC VPLEX Система виртуализации хранилищ данных Дмитрий Шишин EMC Россия dmitry. shishin@emc. com © Copyright 2011 EMC Corporation. All rights reserved. 1

Разновидности VPLEX Local Внутри ЦОДа © Copyright 2011 EMC Corporation. All rights reserved. VPLEX Metro Access. Anywhere для синхронных расстояний (FC, задержка 5 мс) VPLEX Geo Access. Anywhere для асинхронных расстояний (IP WAN, задержка 50 мс) 7

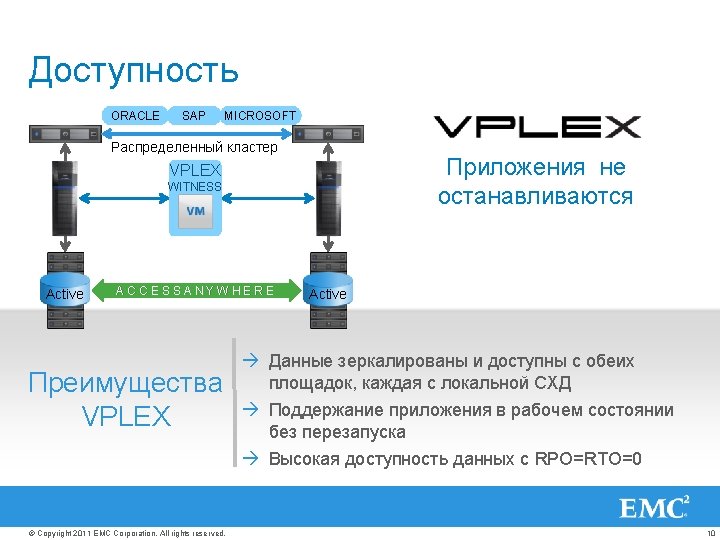

Доступность: VPLEX Witness + Cross. Cluster Connect ЦОД 1 ЦОД 2 • Подходит для коротких расстояний (<1 мс) • Host Multipathing на оба ЦОДа VPLEX WITNESS • Меньше сценариев failover для серверов Active Access. Anywhere Active © Copyright 2011 EMC Corporation. All rights reserved. 12

Oracle RAC поверх VPLEX Metro ЦОД 1 ЦОД 2 • Высокодоступен • Легок в установке VPLEX • Производителен WITNESS • Масштабируем Active Access. Anywhere © Copyright 2011 EMC Corporation. All rights reserved. Active • Не монополизирует VPLEX 14

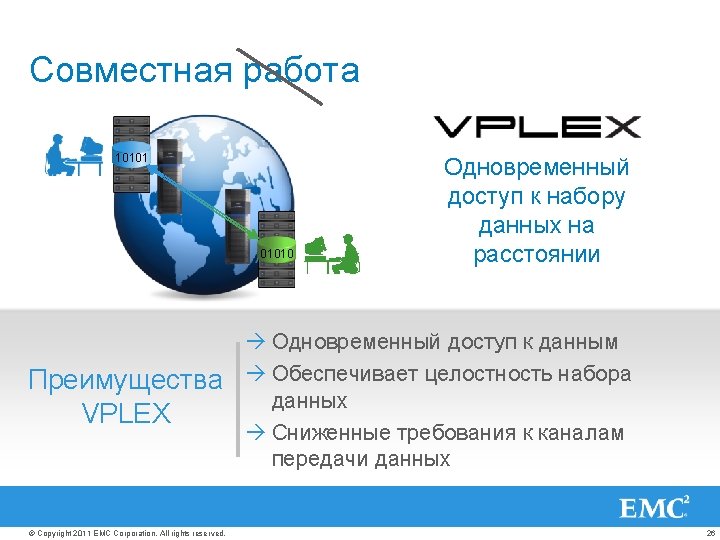

Распределенное редактирование видео Шанхай Пекин VPLEX Access Anywhere © Copyright 2011 EMC Corporation. All rights reserved. 27

Варианты VPLEX кластера Начальная конфигурация (1 блок) Расширенная конфигурация (2 блока) Максимальная конфигурация (4 блока) 2 контроллера 16 Fibre Channel порта 72 ГБ кэш 4 контроллера 32 Fibre Channel порта 144 ГБ кэш 8 контроллеров 64 Fibre Channel порта 288 ГБ кэш SPS CABLE MANAGEMENT SPS FC SWITCH B MANAGEMENT SERVER SPS ENGINE 3 SPS FC SWITCH B UPS B FC SWITCH A UPS A MANAGEMENT SERVER ENGINE 2 CABLE MANAGEMENT SPS SPS ENGINE 1 CABLE MANAGEMENT SPS SPS QUAD-ENGINE DUAL-ENGINE SINGLE-ENGINE 4 CABLE MANAGEMENT SPS Начинайте с малого и спокойно расширяйтесь © Copyright 2011 EMC Corporation. All rights reserved. 34
