EMC elkvalitet och EMConSite Math Bollen STRI AB
EMC, elkvalitet och EMC-on-Site Math Bollen STRI AB Ludvika, Sweden 1

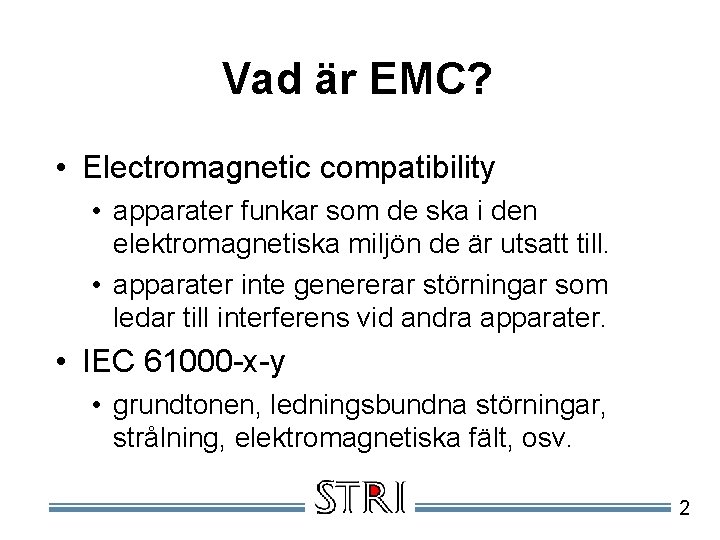

Vad är EMC? • Electromagnetic compatibility • apparater funkar som de ska i den elektromagnetiska miljön de är utsatt till. • apparater inte genererar störningar som ledar till interferens vid andra apparater. • IEC 61000 -x-y • grundtonen, ledningsbundna störningar, strålning, elektromagnetiska fält, osv. 2
Kraftsystemet generering överföringsnät generering distributionsnät laster 3
Kraftsystemet elnätet (nätbolag) kunderna 4
Elkvalitet Nätet Spänningskvalitet Strömkvalitet Elkvalitet Kunden 5
EMC och Elkvalitet • Spänningskvalitet • apparater funkar som de ska i den elektromagnetiska miljön de är utsatt till. • Strömkvalitet • apparater inte genererar störningar som ledar till interferens vid andra apparater. • Elkvalitet handlar om EMC mellan kraftsystemet och kundernas utrustning. 6
Hur nå man EMC? immunitetsnivå Störnivån ökar gränsvärde för immunitet kompatibilitetsnivå emissionsgräns emissionsnivå 7
Ledningsbundna störningar • Kompatibilitetsnivån bestäms av befintliga nivåer i nätet. • Man antar ett visst antal apparater. • Emmission bestäms under noggrann definierat förhållande (”certified tests”). • Om utrustning klarar testen då antas det att det finns en hög sannolikhet till EMC. 8
Befintliga standarder • Variationer i grundtonsamplitud • Vågformsdistorsion up till 2 k. Hz • kompatibilitetsnivåer; spänningskarakteristiker och planeringsnivåer. • emissionsgränser. • immunitetsgränser. • Över 2 k. Hz • ingenting. 9
EMC-on-Site • Högfrekvent distorsion i lågspänningsnät • 2 -150 k. Hz • elnätskommunikation • spänning, ström, impedans • Kan det finnas interferens även om alla apparater klarar normen? 10

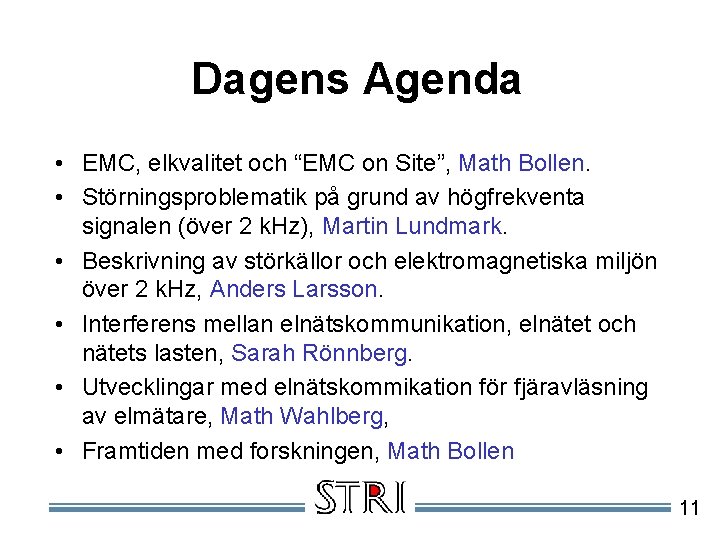

Dagens Agenda • EMC, elkvalitet och “EMC on Site”, Math Bollen. • Störningsproblematik på grund av högfrekventa signalen (över 2 k. Hz), Martin Lundmark. • Beskrivning av störkällor och elektromagnetiska miljön över 2 k. Hz, Anders Larsson. • Interferens mellan elnätskommunikation, elnätet och nätets lasten, Sarah Rönnberg. • Utvecklingar med elnätskommikation för fjäravläsning av elmätare, Math Wahlberg, • Framtiden med forskningen, Math Bollen 11
