Em có nhận xét gì cách lắp đặt mạch điện trong hai hình sau

Em có nhận xét gì cách lắp đặt mạch điện trong hai hình sau ? HÌNH 1 HÌNH 2

Thứ 5 ngày 04 tháng 6 năm 2020 Tiết 26 - Bài 11 LẮP

Thứ 5 ngày 04 tháng 6 năm 2020 Tiết 26 - Bài 11 LẮP ĐẶT D Y DẪN CỦA MẠNG ĐIỆN TRONG NHÀ. Khi thiết kế và lắp đặt mạng điện trong nhà người ta thường chú ý đến những vấn đề gì? - Điều kiện môi trường lắp đặt dây dẫn. - Yêu cầu kĩ thuật của đường dây dẫn điện. - Yêu cầu của người sử dụng.

Lắp đặt mạng điện trong nhà có 2 kiểu: + Lắp đặt nổi. +

Lắp đặt mạng điện trong nhà có 2 kiểu: + Lắp đặt nổi. + Lắp đặt ngầm.

Tiết 29 Bài 11 LẮP ĐẶT D Y DẪN CỦA MẠNG ĐIỆN TRONG NHÀ.

Tiết 29 Bài 11 LẮP ĐẶT D Y DẪN CỦA MẠNG ĐIỆN TRONG NHÀ. 1 - Mạng điện lắp đặt kiểu nổi. Quan sát mạng điện trên và cho biết thế nào là mạng điện lắp đặt kiểu nổi?

Tiết 29 Bài 11 LẮP ĐẶT D Y DẪN CỦA MẠNG ĐIỆN TRONG NHÀ.

Tiết 29 Bài 11 LẮP ĐẶT D Y DẪN CỦA MẠNG ĐIỆN TRONG NHÀ. 1 - Mạng điện lắp đặt kiểu nổi: Mạng điện lắp đặt kiểu nổi là dây dẫn được lắp đặt nổi và dọc theo trần nhà, cột, dầm xà…Trên các vật cách điện. a- Các vật cách điện:

Lắp dây dẫn nổi trên Mạng trong nhà puli sứđiện hoặc thông lắp đặt

Lắp dây dẫn nổi trên Mạng trong nhà puli sứđiện hoặc thông lắp đặt nổi như thế dụng hiện nay là luồn nào vớiống vậtcách liệu điện. cách trong điện ? Puli sứ Ống nhựa

Dây được luồn trong ống cách điện nhằm mục đích gì? - Đảm bảo

Dây được luồn trong ống cách điện nhằm mục đích gì? - Đảm bảo mỹ thuật. - Tránh được tác động xấu của môi trường đến dây dẫn. - Kể tên. Các cácvật vậtcáchđiệnlà: dùng puli sứ, máng trong mạng điệncách lắp điện kiểu và nổi? gỗ, ống các phụ kiện phù hợp.

- Có mấy loại ống thông dụng? Đó là những loại nào?

- Có mấy loại ống thông dụng? Đó là những loại nào?

Có 3 loại (Ống PVC, ống bọc tôn, ống bọc kẽm, bên trong có

Có 3 loại (Ống PVC, ống bọc tôn, ống bọc kẽm, bên trong có lót cách điện, đường kính thường dùng: 16; 20; 25; 32; 40 và 50 mm, chiều dài 2 – 3 m). Sử dụng phổ biến hiện nay là ống tròn và ống chữ nhật.

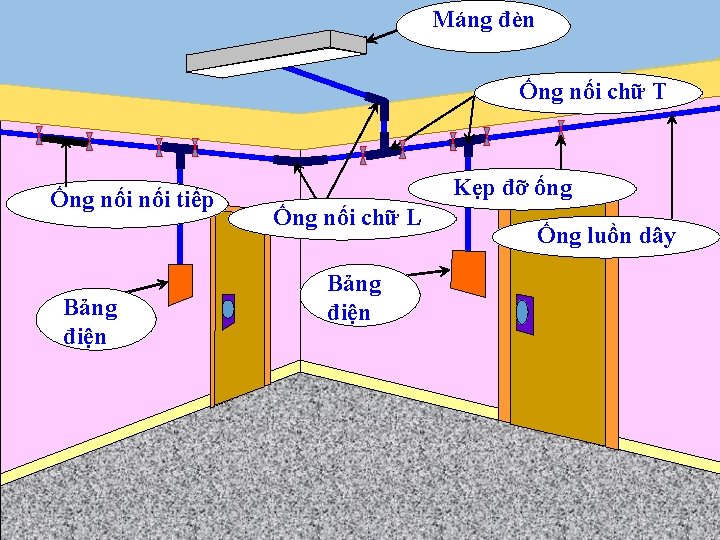

1 2 5 3 4 7 7 Thảo luận: Chỉ ra các vật liệu,

1 2 5 3 4 7 7 Thảo luận: Chỉ ra các vật liệu, phụ kiện ở hình trên? 6

Máng đèn Ống nối chữ T Ống nối tiếp Bảng điện Kẹp đỡ ống

Máng đèn Ống nối chữ T Ống nối tiếp Bảng điện Kẹp đỡ ống Ống nối chữ L Bảng điện Ống luồn dây

Quan sát hình và cho biết: Ống nối chữ T dùng để làm gì?

Quan sát hình và cho biết: Ống nối chữ T dùng để làm gì?

- Ống nối chữ T • Dùng để phân nhánh dây dẫn mà không

- Ống nối chữ T • Dùng để phân nhánh dây dẫn mà không sử dụng mối nối rẽ.

Quan sát hình và cho biết: Ống nối chữ L dùng để làm gì?

Quan sát hình và cho biết: Ống nối chữ L dùng để làm gì?

- Ống nối chữ L • Dùng khi nối hai ống luồn dây vuông

- Ống nối chữ L • Dùng khi nối hai ống luồn dây vuông góc với nhau.

Quan sát hình và cho biết: Ống nối tiếp dùng để làm gì?

Quan sát hình và cho biết: Ống nối tiếp dùng để làm gì?

- Ống nối tiếp • Dùng để nối tiếp hai ống luồn dây với

- Ống nối tiếp • Dùng để nối tiếp hai ống luồn dây với nhau

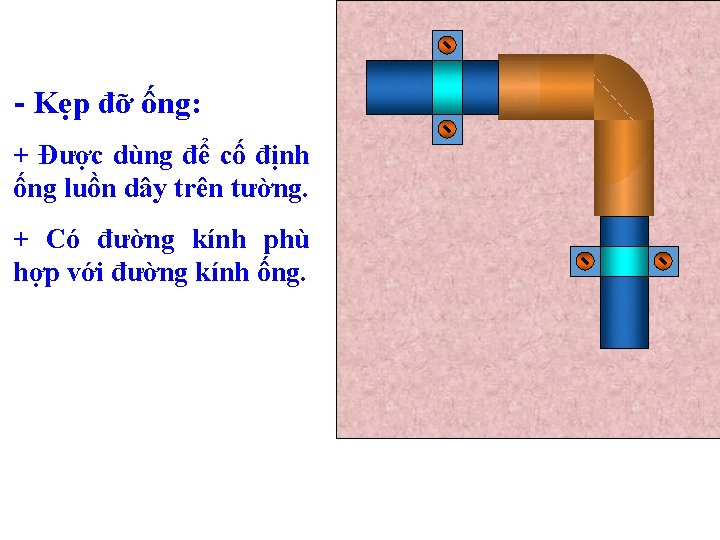

Quan sát hình và cho biết: Kẹp đỡ ống dùng để làm gì? Đường

Quan sát hình và cho biết: Kẹp đỡ ống dùng để làm gì? Đường kính của nó như thế nào?

- Mạng điện trong lớp học được lắp đặt nổi hay ngầm? - Mạng

- Mạng điện trong lớp học được lắp đặt nổi hay ngầm? - Mạng điện gia đình em được lắp đặt nổi hay ngầm? - Hãy mô tả cách đi dây và lắp đặt các thiết bị đóng cắt và bảo vệ của mạng điện theo kiểu nổi?

Cách lắp đặt: -Dây dẫn được lồng trong ống cách điện đặt nổi theo

Cách lắp đặt: -Dây dẫn được lồng trong ống cách điện đặt nổi theo trần nhà, tường, cột… - Dây dẫn được nối đến bảng điện, thiết bị đóng cắt và bảo vệ của mạng điện được đặt nổi ra bên trên.

* Ưu điểm: em, điện đặtmôi kiểutrường đến -Tránh. Theo được tácmạng động xấulắp

* Ưu điểm: em, điện đặtmôi kiểutrường đến -Tránh. Theo được tácmạng động xấulắp của nổi có những ưu điểm gì? dây dẫn. - Dễ lắp đặt, sửa chữa. - Không phụ thuộc vào quá trình xây dựng. - Giá thành thấp.

Quan sát hình trên, hãy cho biết mạng điện có bảo đảm an toàn,

Quan sát hình trên, hãy cho biết mạng điện có bảo đảm an toàn, thẩm mỹ của mạng điện lắp đặt dây dẫn kiểu nổi hay không? Vì sao?

CỦNG CỐ 1 - Thế nào là lắp đặt mạng điện theo kiểu nổi?

CỦNG CỐ 1 - Thế nào là lắp đặt mạng điện theo kiểu nổi? Nêu ưu *điểm Mạngchính điện lắp kiểu là dây dẫn được lắp đặt nổi và củađặt cách lắpnổi này? dọc theo trần nhà, cột, dầm xà…Trên các vật cách điện. Đảm bảo được yêu cầu kỹ thuật và tránh được tác động xấu của môi trường đến dây dẫn điện. 2 - Kể tên các loại vật liệu cách điện lắp đặt trong mạng điện kiểu nổi? Có mấy loại ống thông dụng? Đó là những *loại Cácnào? vật cách điện là: puli sứ, máng gỗ, ống cách điện và các phụ kiện phù hợp. Có 3 loại: Ống PVC, ống bọc tôn, ống bọc kẽm. 3 - Các vật liệu, phụ kiện cần thiết cho việc lắp đặt dây dẫn điện luồn trong ống cách điện PVC gồm những loại gì? * Gồm: Ống nối chữ T, ống nối chữ L, ống nối tiếp và kẹp đỡ ống.

DẶN DÒ: - Học thuộc bài (phần 1 - Mạng điện lắp đặt kiểu

DẶN DÒ: - Học thuộc bài (phần 1 - Mạng điện lắp đặt kiểu nổi và phần a- Các vật cách điện) - Trả lời các câu hỏi cuối bài. - Xem trước phần: b) Một số yêu cầu kĩ thuật của mạng điện lắp đặt dây dẫn kiểu nổi; phần 2) Lắp đặt mạch điện kiểu ngầm.
