OEHMESYSTEME Produkte und Lösungen im Bereich: Kälte, Klima, Lüftung, Heizsysteme und integrierte Systeme. sowie Kälte-Klima-Werkzeuge. Eigenes Programmierbüro. Unsere Partner sind:
Crailsheim am Autobahnkreuz A 6/A 7

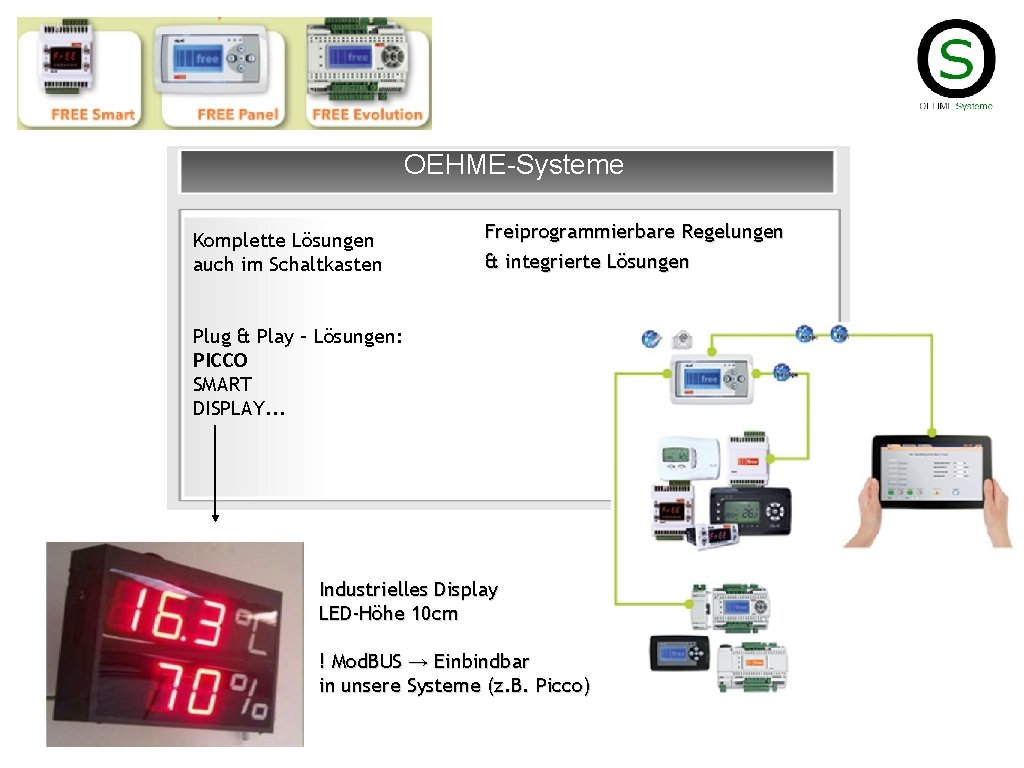

OEHME-Systeme Komplette Lösungen auch im Schaltkasten Freiprogrammierbare Regelungen & integrierte Lösungen Plug & Play – Lösungen: PICCO SMART DISPLAY. . . Industrielles Display LED-Höhe 10 cm ! Mod. BUS → Einbindbar in unsere Systeme (z. B. Picco)
Evo. Web (8 -DIN) Neu-entwickeltes Gehäuse Vorstellung des “PICCO“ PICCO Das Gegenstück zu Thermomax, preislich ähnlich, jedoch mit wesentlich mehr Funktionen. Datalogger, Homepage, RS 485, USB Super-einfach und intuitiv zu bedienen. Es ist “alles” bereits voreingestellt. Entsteht in drei Etappen: Evo. Web, die technische Daten: PICCO-1 Datalogger, 6 x NTC-Fühler, 1 x AL-Relais, USB gemäß HACCP (12830) + USB! PICCO-2 + Ethernetmodul (Homepage, E-Mail) PICCO-3 + RS 485 (Modbus für XR 77 CX, ID 985, . . ca. 5 Typen)
Entwicklungsstufe 1 des “PICCO“ PICCO Datalogger, Homepage, RS 485, USB PICCO-1 Meßdaten und Alarme werden gespeichert. 6 x NTC-Fühler (HACCP, 12830) 1 x Alarm-Relais (z. B. Hochtemp. -Alarm) USB zum Downloaden der Temperaturen (txt-Format) Im Schaltkasten und alles auf Klemmen geführt und Leitungsschalter 10 A.

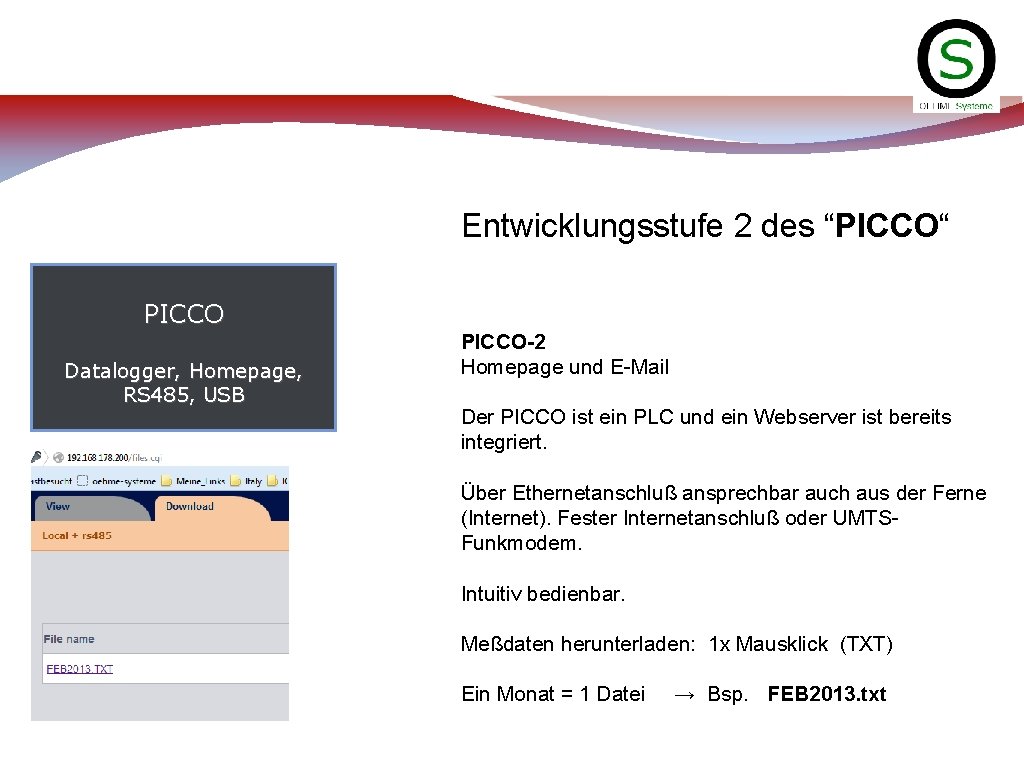

Entwicklungsstufe 2 des “PICCO“ PICCO Datalogger, Homepage, RS 485, USB PICCO-2 Homepage und E-Mail Der PICCO ist ein PLC und ein Webserver ist bereits integriert. Über Ethernetanschluß ansprechbar auch aus der Ferne (Internet). Fester Internetanschluß oder UMTSFunkmodem. Intuitiv bedienbar. Meßdaten herunterladen: 1 x Mausklick (TXT) Ein Monat = 1 Datei → Bsp. FEB 2013. txt

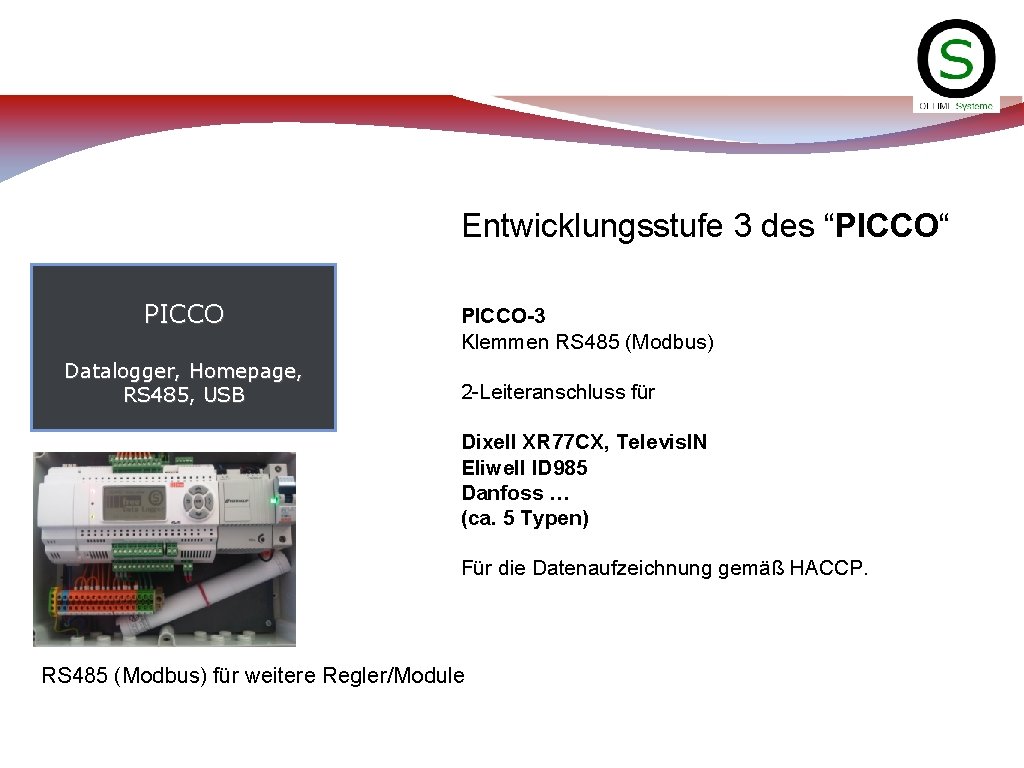

Entwicklungsstufe 3 des “PICCO“ PICCO Datalogger, Homepage, RS 485, USB PICCO-3 Klemmen RS 485 (Modbus) 2 -Leiteranschluss für Dixell XR 77 CX, Televis. IN Eliwell ID 985 Danfoss … (ca. 5 Typen) Für die Datenaufzeichnung gemäß HACCP. RS 485 (Modbus) für weitere Regler/Module
RS 485 Entwicklungsstufe 3 des “PICCO“ PICCO-3 Klemmen RS 485 (Modbus) z. B. Televis. IN für je weitere 5 x Temperaturen Externe Erweiterung um weitere Temperaturen oder auch andere analoge Eingänge (Feuchte, Druck, ppm, . . ) oder dig. Eingänge.
Artikelnummer “PICCO“ PICCO Datalogger, Homepage, RS 485, USB Nur EINE Artikelnummer, nachdem alle Entwicklungsstufen durchlaufen sind: Art. Nr. “PICCO” Entwicklungsstufen: Der PICCO als Datalogger (USB-Stick → TXT). Danach zusätzlich mit Homepage und E-Mail (Ethernet). Runterladen der Daten via Internet. Danach noch RS 485 (Modbus-Anbindung).
Internet-Download: JAN 2013. TXT FEB 2013. TXT MRZ 2013. TXT Doppelklicken zum Runterladen Ist zusätzlich auf USB-Stick gespeichert!
Artikelnummer “PICCO“ Nur EINE Artikelnummer, nachdem alle Entwicklungsstufen durchlaufen sind: Art. Nr. “PICCO” Entwicklungsstufen: Der PICCO als Datalogger (USB-Stick → TXT). Danach zusätzlich mit Homepage und E-Mail (Ethernet). Runterladen der Daten via Internet. Danach noch RS 485 (Modbus-Anbindung).
UMTS-Modem mit “PICCO“ PICCO Der “PICCO” kann ins Ethernet-Netzwerk und Internet eingebunden werden. Datalogger, Homepage, RS 485, USB Alternativ kann über Ethernetkabel ein UMTS-Modem angeschlossen werden. Am Ethernet-Modul Anschluß mit UMTS-Modem - für direkten Internetzugang - WLAN - E-Mail - Versand
GSM-Modem mit “PICCO“ Der “PICCO” kann über dessen Alarm-Relais mit dem dig. Eingang des Modem STD 32 verbunden werden. Schickt eine vordefinierte SMS-Nachricht bei Alarm. PICCO Datalogger, Homepage, RS 485, USB Keine Software erforderlich! Es reicht eine Standard-SIM-Karte aus (Prepaid. Vodafone). Eine SMS-Nachricht an das Modem STD 32 senden, mit gewünschten SMS-Empfänger (bis 5) und Alarm-Text. Alarm-Relais Sammelalarm Digitaler Eingang GSM-Modem mit 2 x dig. Eingängen
Bei größeren Systemen Televis. Go Webserver, 160 GB, Homepage, RS 485, USB Televis. Go Großes Fernwartungs- und Aufzeichnungssystem OEHME-Systeme entwickelt die Treiber (Option): 2 -Leiteranschluss für Kimo Cool Expert (demnächst) EBM-Pabst (EC-Ventilatoren) Dixell, Eliwell, Danfoss, . . (viele Typen möglich) Aufzeichnung, Alarmierung, Fernprogrammierung, . . .
Display für “PICCO“ PICCO Datalogger, Homepage, RS 485, USB Hochauflösendes Display: LCD-Grafikdisplay 128 x 64 Pixel Man kann bis zu 2 weitere Displays an das PICCO anschließen (EVK 1000, ca. 100 m verlängerbar): Anschluß für externe Displays
Menü des “PICCO“ PICCO Datalogger, Homepage, RS 485, USB Ethernet. Modul Intuitive Menü-Struktur des “PICCO” 6 x Temp. -Fühler in EINEM Fenster. Kann auch noch anders gestaltet werden.
Menü des “PICCO“ PICCO Datalogger, Homepage, RS 485, USB Vorteil dieser Darstellung: 6 x Temp. In EINEM Fenster Nachteil: Namen können im PICCO-Display nicht einzeln vergeben werden. Alternative: EINE Zeile pro Temp. fühler, dann sind jedoch max. 3 Temp. fühler auf einen Blick sichtbar. Vorteil: Jedoch über Internet (PC-Oberfläche) sind die Namen frei wählbar und dann auch in der TXT-Datei.
Menü des “PICCO“

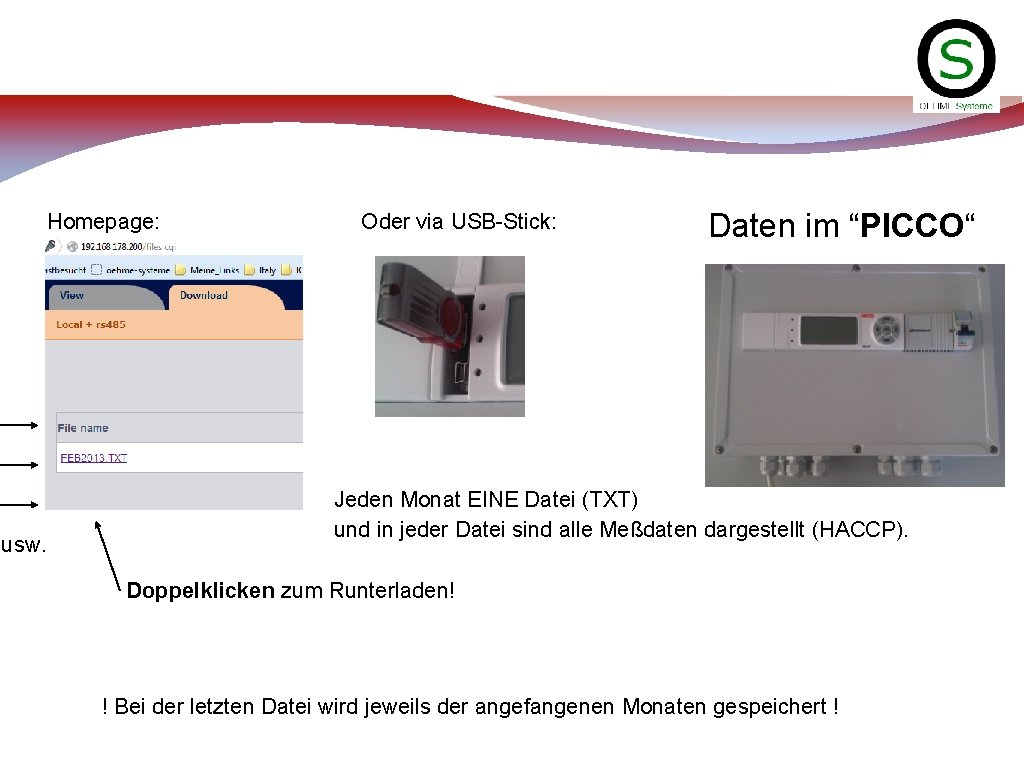

Homepage: usw. Oder via USB-Stick: Daten im “PICCO“ Jeden Monat EINE Datei (TXT) und in jeder Datei sind alle Meßdaten dargestellt (HACCP). Doppelklicken zum Runterladen! ! Bei der letzten Datei wird jeweils der angefangenen Monaten gespeichert !
Daten im “PICCO“ Andere Möglichkeit: Via USB-Stick herunterladen (TXT - Format). Keine Software erforderlich! Hier aufklappen, danach kann man einen handelsüblichen USB-Stick einstecken. Zum Herunterladen der Meßdaten. ! Bei der letzten Datei wird jeweils der angefangenen Monaten gespeichert !
RS 485 zum “PICCO“ PICCO Televis. IN 5 Temperaturen 6 Temperaturen 1 Alarm-Relais USB Weitere Temperaturen aufzeichnen: RS 485 -Vernetzung mit weiteren Reglern und Modulen. Maximal 5 verschiedene Typen, auch verschiedener Hersteller (Modbus!). DIXELL usw.
Vielen Dank für Ihre Aufmerksamkeit !
