Elettronica dei Sistemi Wireless LM Ingegneria Elettronica a
- Slides: 32
Elettronica dei Sistemi Wireless LM Ingegneria Elettronica a. a. 2011/2012
Perché trasmissioni numeriche? Materiale tratto da Agilent Technologies: Digital Modulation in Communications Systems An Introduction Application Note 1298
Tradeoff “complessità vs. efficienza spettrale” Agilent Technologies: Digital Modulation in Communications Systems An Introduction Application Note 1298

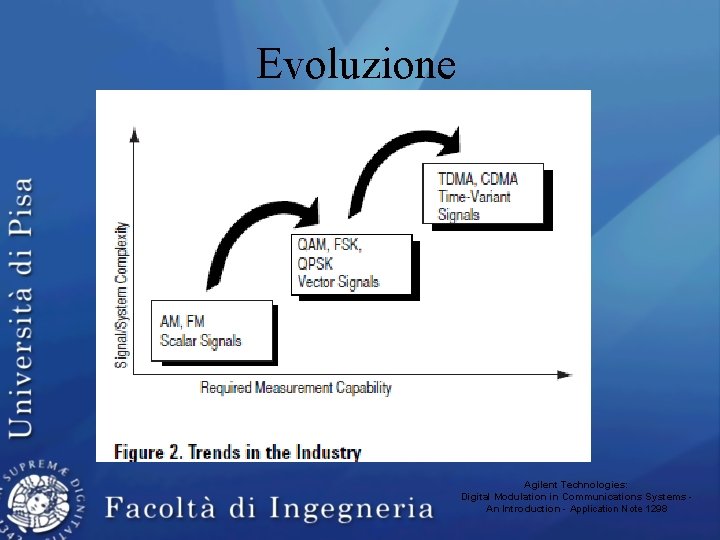

Evoluzione Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Modulazioni di fase e di ampiezza Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298

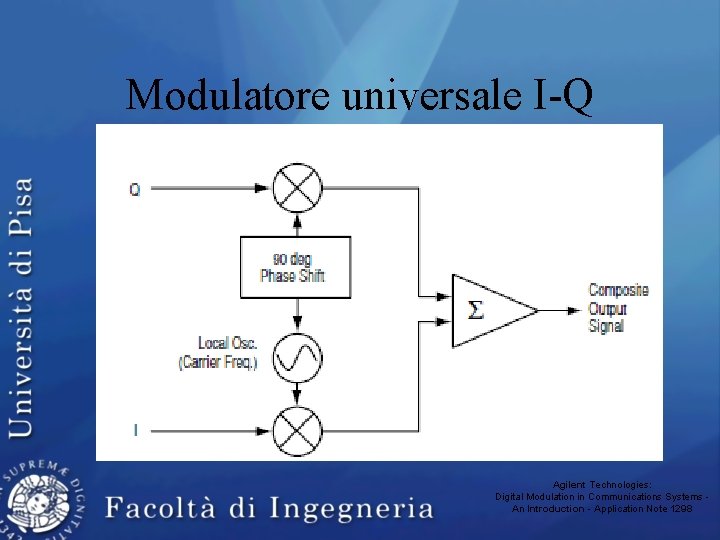

Modulatore universale I-Q Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298

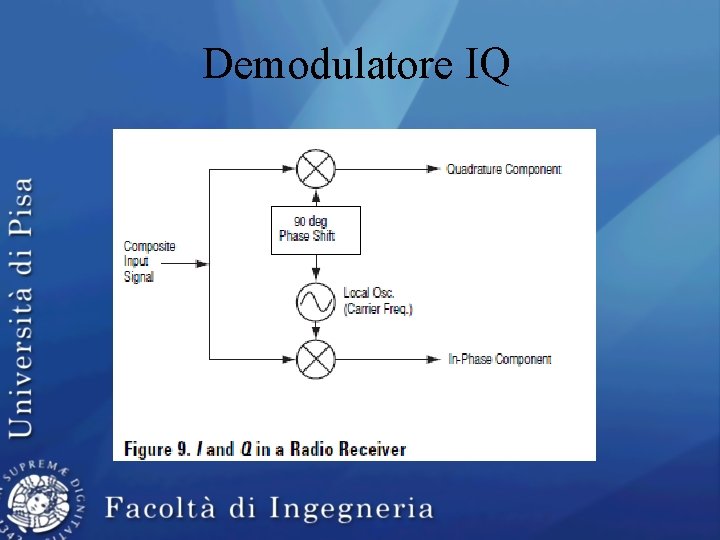

Demodulatore IQ
Modulazioni digitali più diffuse e loro applicazioni 16 VSB= 16 level vestigial sideband
Costellation e vector diagram Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Tradeoff Complessità del ricevitore Immunità ai disturbi Efficienza spettrale Potenza di trasmissione BER
Contromisure • Codifica differenziale (l’informazione è contenuta nella variazione della grandezza tra l’istante Tn e l’istante Tn-1 •

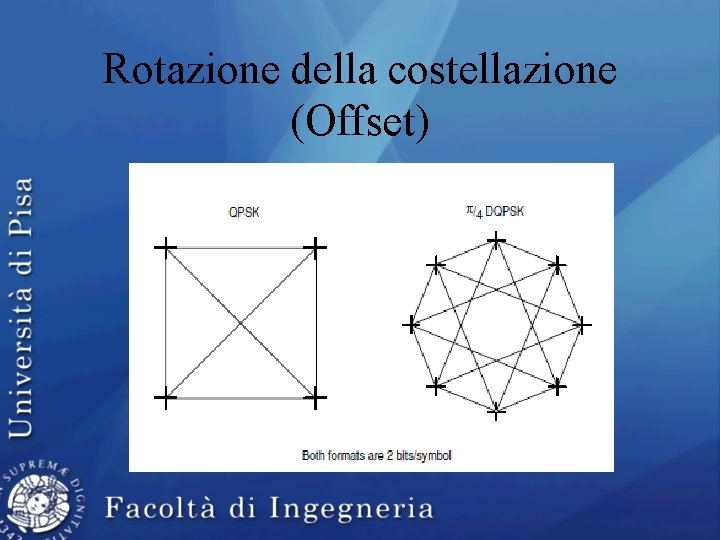

Rotazione della costellazione (Offset)
Transizioni di simbolo: effetti sull’inviluppo Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Mantenere l’inviluppo costante
Modulazioni a inviluppo costante e non

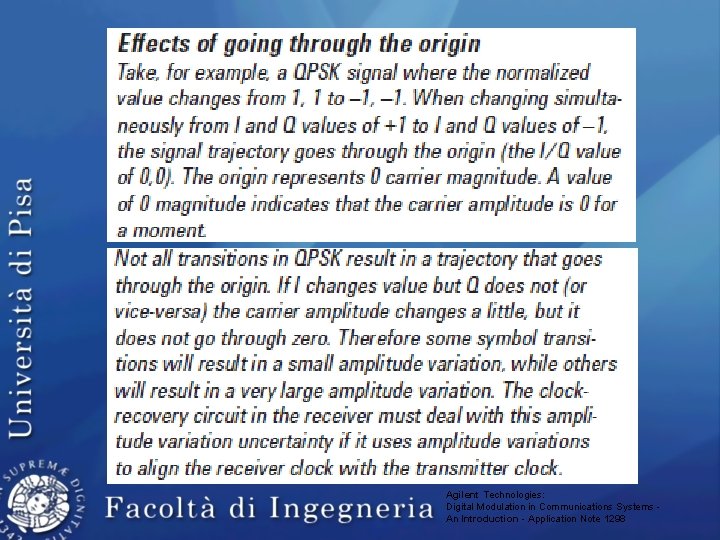

Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Formazione dell’Impulso e Filtraggio • Vantaggi – Riduzione della banda occupata – Eliminazione dell’ISI • Svantaggi – Sovracampionamento e complessità – Overshoot – Aumento della potenza – Inviluppo variabile
Tipologie di filtri • Nyquist – Raised cosine (Coseno rialzato) – Eliminazione ISI (con jitter nullo) • Non Nyquist – Gaussiano – Riduzione lobi secondari – Non eliminazione ISI (ideale) – Maggiore tolleranza al jitter

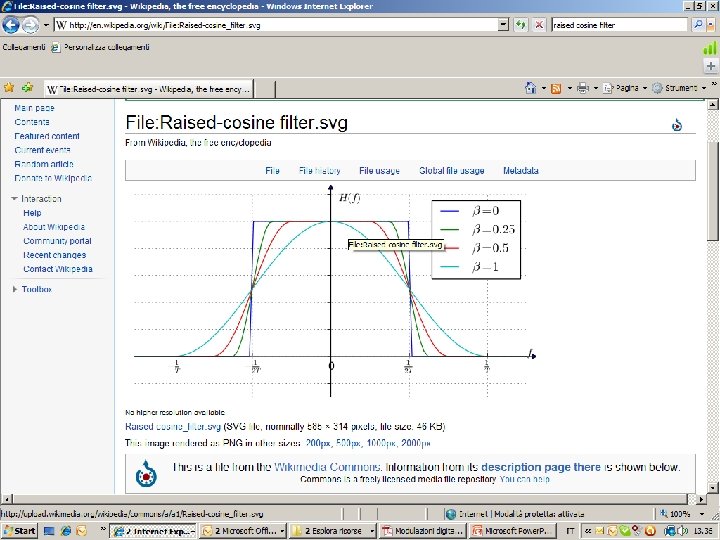

Filtro di Nyquist
Effetto della limitazione in banda del canale Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Filtro Gaussiano
Considerazioni riassuntive • Per risparmiare banda usare filtri di Nyquist • Ma realizzare filtri selettivi è costoso, ingombrante power consuming • I filtri selettivi di Nyquist richiedono un elevato controllo del jitter • I filtri selettivi causano overshoot, ovvero consumo di potenza (fino a 6 d. B), non linearità
Sistema numerico di telecomunicazione: trasmettitore n Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Sistema numerico di telecomunicazione: ricevitore Agilent Technologies: Digital Modulation in Communications Systems An Introduction - Application Note 1298
Modulazioni Numeriche Analisi del segnale
Diversi modi di analizzare il segnale
Diagramma ad occhio
FINE
